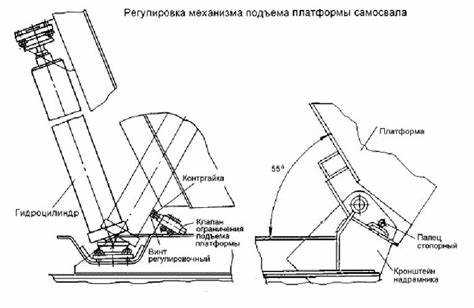

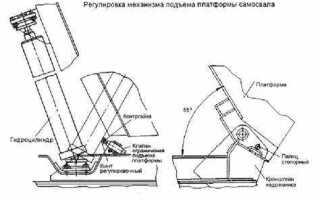

Распределитель гидросистемы КамАЗа, в стандартной комплектации, рассчитан на управление различными гидравлическими функциями, включая подъем и опускание самосвального кузова. Однако в ряде случаев заводской узел требует доработки: либо из-за износа, либо при установке нестандартного оборудования. Переделка распределителя позволяет добиться более точного управления, сократить потери давления и повысить безопасность при эксплуатации.
Наиболее распространённый вариант доработки – установка дополнительного секционного распределителя с приоритетом на подъем кузова. Это особенно актуально при использовании кузова с увеличенным объемом или нестандартной кинематикой подъема. При переделке важно правильно рассчитать сечение каналов, подобрать уплотнители, совместимые с рабочим давлением до 200 бар, и установить предохранительный клапан, рассчитанный на 180–190 бар во избежание разрушения гидролиний.
Перед началом работ необходимо отключить двигатель, стравить давление в системе и слить гидравлическое масло. Затем демонтируется штатный распределитель, проверяются гидролинии на наличие загрязнений и износа. Устанавливаемый узел должен быть совместим по посадочным размерам и соединениям. Важно соблюдать правильную ориентацию входа и выхода давления, а также направление потока к цилиндру подъема кузова.
Дополнительно рекомендуется установка обратного клапана на линии подачи, чтобы избежать самопроизвольного опускания кузова при стоянке. Завершив монтаж, проводится промывка системы, заливается свежее масло, после чего проверяется работоспособность при холостом ходе и под нагрузкой. При правильной переделке распределитель работает стабильно, не допускает рывков, обеспечивает надежный контроль подъема даже при низких температурах.
Выбор подходящего распределителя для модернизации
Для переделки распределителя на КамАЗе под управление подъемом кузова необходимо учитывать рабочие характеристики гидросистемы и совместимость компонентов. Неправильный выбор распределителя может привести к утечкам, перегреву и нестабильной работе механизма.
- Подберите распределитель с рабочим давлением не ниже 200 бар. Для КамАЗа с гидроцилиндром подъема кузова требуется запас прочности, так как при полной нагрузке давление может превышать номинальные значения.
- Пропускная способность – от 60 до 100 л/мин. Недостаточный поток приведет к медленному подъему и повышенной нагрузке на насос.
- Выбирайте распределитель с фиксацией рычага в крайнем положении. Это необходимо для устойчивой работы в режиме подъема, особенно при одновременном выполнении нескольких операций.
- Убедитесь в наличии функции аварийного сброса давления. При заклинивании цилиндра это позволит избежать разрушения гидролинии.
- Количество секций – не менее двух. Одна для подъема кузова, вторая – на возможное дополнительное оборудование, например, гидроотбойник или насос отбора мощности.
- Монтажная совместимость. Распределитель должен соответствовать по размерам креплений и типу соединений (чаще всего РГС-50 или М22х1,5).
Оптимальные модели для модернизации: Р80-3/1-222, Р160-3/1-444, а также итальянские аналоги типа Galtech Q75. Перед установкой проверьте соответствие гидравлической схемы и настройку предохранительных клапанов.
Необходимые инструменты и материалы для переделки
Распределитель гидравлический с ручным управлением – предпочтительно модель Р80 или аналогичная, с возможностью установки в систему КАМАЗ. Убедитесь в наличии секции с фиксацией для управления подъёмом кузова.
Комплект гидравлических шлангов высокого давления с внутренним диаметром не менее 12 мм и резьбовыми соединениями под тип резьбы М22×1.5 или М27×2 в зависимости от конфигурации распределителя и гидроцилиндра.
Фитинги и переходники – угловые, прямые и тройники под резьбу, соответствующую выходам распределителя и входам цилиндра. Обязательно использовать оцинкованные или латунные элементы с уплотнительными кольцами.
Кронштейн для крепления распределителя – изготовляется индивидуально под раму КАМАЗа. Толщина металла – не менее 6 мм. Приварные соединения обязательны, болтовое крепление – через усиленные площадки.
Ручка управления – металлическая, с жёсткой фиксацией, длиной не менее 40 см для удобства доступа из кабины или сбоку от рамы. Допускается использование тяг с шарнирами при удалённом расположении.
Гидравлическое масло – марки РОСНЕФТЬ Гидравлик HLP 46 или аналог с температурным диапазоном до -40°C. Объём подбирается в зависимости от длины магистралей и объёма цилиндра (обычно 15–20 литров).
Уплотнительные материалы – фум-лента, анаэробный герметик средней фиксации (например, Loctite 542), резиновые кольца ГОСТ 9833–73.
Инструмент: гаечные ключи рожковые и накидные от 17 до 36 мм, трубный ключ, съёмник шлангов, угловая шлифмашина, сварочный аппарат с электродами УОНИ 13/55, дрель с коронками для металла, штангенциркуль для точного подбора соединений.
Дополнительно: набор стяжек, хомутов для фиксации магистралей, металлический защитный рукав для шлангов, перчатки с защитой от масла, ветошь для очистки соединений.
Демонтаж старого распределителя с гидросистемы КамАЗа
Перед началом работ необходимо полностью сбросить давление в гидросистеме. Для этого заглушить двигатель, установить кузов в нижнее положение и при необходимости прокачать гидролинии вручную, чтобы убедиться в отсутствии остаточного давления.
Открутить крепления распределителя к раме. Обычно используется четыре болта с гайками на 17 или 19. Работы удобнее проводить с помощью торцевого ключа с трещоткой. При наличии коррозии применить проникающую смазку и дать время для воздействия.
Отсоединить напорный и сливной гидравлические шланги. Предварительно подготовить емкость не менее 5 литров для сбора вытекающего масла. Применять пластиковые заглушки или пробки, чтобы исключить попадание загрязнений в шланги и магистрали.
Удалить управляющие тросики или тяги от кабины до распределителя, если они присутствуют. Проверить целостность наконечников – при износе рекомендуется замена для обеспечения точного управления новым распределителем.
Изъять старый распределитель из посадочного места. Осмотреть раму и крепежную площадку на предмет повреждений и трещин. При обнаружении дефектов провести сварочные или восстановительные работы до установки нового узла.
Очистить все присоединительные поверхности от загрязнений, остатков масла и старых прокладок. Использовать технический очиститель и безворсовую ткань. Подготовить места под новые уплотнители и крепеж заранее.
Изменение схемы подключения гидролиний к новому распределителю
Перед установкой нового распределителя необходимо уточнить количество секций и расположение входных и выходных портов. Большинство новых моделей имеют маркировку «P» – подача, «T» – слив, «A» и «B» – рабочие линии. На КамАЗе подъем кузова осуществляется через одну рабочую секцию, поэтому важно правильно определить, какая пара портов отвечает за направление движения гидроцилиндра.
Подача давления подключается от гидронасоса к порту «P». Линия обратки идет от порта «T» к сливу в бак. Рабочие порты «A» и «B» соединяются с магистралью, ведущей к подъемному цилиндру. Важно: при неправильном подключении возможно самопроизвольное опускание кузова или резкое срабатывание клапанов.
На старом распределителе часто применялась параллельная схема, а в новом может быть реализована последовательная. Это требует обязательной проверки внутреннего байпаса. Если распределитель не поддерживает внутреннюю перепускную магистраль, необходимо установить дополнительный перепускной клапан между «P» и «T», чтобы избежать избыточного давления при нейтральном положении рычага.
При использовании распределителя с фиксированным положением рукоятки (фиксация в крайнем положении), следует проверить наличие гидрозамка в цепи, особенно при удержании кузова в верхнем положении. Без этого элементы системы могут испытывать постоянное давление, что приведет к ускоренному износу манжет и утечкам.
Для подключения применяйте армированные рукава с давлением не ниже 210 бар. Все соединения герметизируются через фторопластовые прокладки или ленту ФУМ. После монтажа распределителя обязательно проверьте направление потока при каждом положении рукоятки – ошибка на этом этапе может привести к разрушению цилиндра или пробою шлангов.
Установка дополнительного рычага управления подъемом
Для установки дополнительного рычага управления подъемом кузова на КамАЗе необходимо внедрить механическую или пневматическую систему, позволяющую дублировать штатное управление распределителем. Чаще всего используется механическая схема с тягой, соединенной с основным золотником.
Первым этапом демонтируется облицовка кабины в районе расположения штатного рычага. На кронштейне рядом с водительским сиденьем монтируется дополнительный рычаг с упором и фиксатором положения. Длина тяги подбирается в зависимости от расстояния до распределителя – стандартно 800–1100 мм, диаметр стержня – не менее 10 мм для исключения прогиба под нагрузкой.
Тяга должна иметь два шарнирных наконечника: один – для соединения с рычагом, второй – с сектором привода распределителя. Обязательно предусмотреть регулировочную муфту для точной настройки хода. После установки проверяется полный цикл перемещений: подъем, фиксация, опускание.
Если используется пневматический дублирующий рычаг, дополнительно монтируется пневмоклапан (например, типа ПУ-16), подключаемый к магистрали 6-8 бар. Управляющая кнопка устанавливается на панели кабины, подключение выполняется через тройник с запорным клапаном во избежание утечек.
После монтажа обязательно провести испытание системы под нагрузкой. При некорректной работе – настроить длину тяг и углы наклона рычага. Смазка всех подвижных соединений обязательна для предотвращения заклиниваний.
Проверка герметичности соединений и устранение утечек
Для обеспечения надежной работы распределителя при подъеме кузова на Камазе необходимо провести проверку герметичности всех соединений. Утечка гидравлической жидкости или воздуха может привести к неисправности системы, снижению мощности и выходу из строя компонентов.
Первым шагом в проверке является осмотр всех фитингов, соединений и шлангов на наличие видимых повреждений или признаков утечек. Важно обратить внимание на участки, где шланги соединяются с трубопроводами и распределителем. Если на этих участках появляются масляные пятна или следы влаги, это может быть признаком утечки.
Для более точной диагностики применяют метод прослушивания. Включив систему и подняв кузов, можно использовать специальный слуховой прибор или просто внимательно прислушиваться к участкам соединений на наличие шума, характерного для утечек воздуха или жидкости.
Для устранения утечек применяются несколько методов. Если утечка происходит из-за повреждения трубопровода или шланга, их нужно заменить. Убедитесь, что новые шланги и трубопроводы соответствуют требованиям по давлению и температуре, которые могут возникать в системе.
Если герметичность нарушена на стыке соединений, следует проверить степень затяжки фитингов. Часто утечка возникает из-за недостаточной затяжки. В этом случае необходимо использовать моментный ключ для точной затяжки и избежать перенапряжения соединений, что может привести к повреждениям резьбы.
При наличии утечек из распределителя или клапанов потребуется их разборка для проверки целостности прокладок и уплотнителей. Если прокладки изношены, их следует заменить на новые, соответствующие спецификациям производителя.
Для проверки герметичности на более высоких давлениях, можно использовать аэрозольные смеси с мыльной водой, которые распыляются на соединения. При наличии утечек на поверхности появятся пузырьки. Этот метод помогает точно выявить проблемные участки, даже если утечка крайне мала.
После устранения утечек рекомендуется провести тестирование системы в рабочем режиме, чтобы убедиться, что герметичность восстановлена полностью и все элементы функционируют корректно.
Пошаговая настройка распределителя для стабильного подъема кузова
Для обеспечения стабильной работы системы подъема кузова на Камазе необходимо правильно настроить распределитель, который управляет подачей масла в гидросистему. Рассмотрим ключевые шаги настройки.
- Проверка состояния гидросистемы
- Регулировка давления в системе
- Настройка распределителя по объему потока
- Проверка работы клапанов распределителя
- Корректировка скорости подъема
- Проверка герметичности
- Тестирование системы в реальных условиях
Перед началом настройки важно убедиться в исправности всей гидравлической системы, включая насос, фильтры и соединения. Засоры или утечки могут нарушить стабильность работы распределителя.
Для нормального подъема кузова необходимо правильно настроить давление в гидросистеме. Используйте манометр для проверки давления в линии подачи масла, которое должно соответствовать рекомендованным значениям, указанным в технической документации Камаза. Обычно оно составляет около 150-180 бар.
Регулировка объема потока масла на распределителе также критична для стабильно работающего подъема кузова. Для этого необходимо настроить регулятор потока, расположенный на распределителе, таким образом, чтобы поток масла соответствовал нуждам гидравлического цилиндра.
Распределитель оснащен несколькими клапанами, которые регулируют поток масла в различные участки системы. Их работа должна быть проверена на соответствие нормам. Если клапан не срабатывает должным образом, необходимо отрегулировать его или заменить, если он поврежден.
Для корректной работы подъема кузова важно настроить клапан, регулирующий скорость подъема. Слишком быстрый подъем может привести к перегрузке системы, а слишком медленный – к недостаточной эффективности. Настройте клапан так, чтобы скорость подъема соответствовала нормам эксплуатации.
После регулировок необходимо проверить герметичность всех соединений и клапанов. Используйте специальные жидкости или манометр, чтобы убедиться в отсутствии утечек масла, которые могут снизить эффективность работы системы.
После настройки распределителя проведите тестирование системы в реальных условиях работы. Убедитесь, что кузов поднимается и опускается стабильно, без рывков и посторонних шумов. В случае возникновения нестабильности проведите дополнительные регулировки.
Правильная настройка распределителя позволяет обеспечить стабильную работу подъема кузова, минимизируя риск поломок и продлевая срок службы гидравлической системы.
Вопрос-ответ:
Как можно переделать распределитель на Камазе для подъема кузова?
Для переделки распределителя на Камазе для подъема кузова необходимо выполнить несколько шагов. Первоначально нужно подобрать новый распределитель, который будет подходить по размерам и характеристикам для вашего грузовика. Затем нужно выполнить демонтаж старого распределителя и установить новый с учетом особенностей подъема кузова. Также потребуется регулировка гидросистемы, чтобы обеспечить правильную работу подъемного механизма.
Что нужно учитывать при замене распределителя на Камазе для подъема кузова?
При замене распределителя на Камазе для подъема кузова важно учитывать несколько факторов. Во-первых, нужно точно подобрать распределитель, соответствующий типу кузова и требуемой мощности подъема. Во-вторых, необходимо проверять состояние гидравлической системы, чтобы избежать утечек и обеспечить нормальную работу. Кроме того, стоит обратить внимание на качество новых комплектующих, чтобы избежать быстрого износа или поломок.
Какие инструменты и материалы могут понадобиться для переделки распределителя на Камазе?
Для переделки распределителя на Камазе потребуется несколько инструментов. В первую очередь, вам понадобятся ключи и отвертки для демонтажа старого распределителя. Также может понадобиться гидравлический насос для регулировки давления в системе. Кроме того, потребуется новое оборудование: сам распределитель, резинотехнические изделия, шланги, фильтры и уплотнительные кольца для предотвращения утечек.
Как правильно настроить распределитель на Камазе после его замены?
После замены распределителя на Камазе нужно правильно настроить систему. Это включает в себя проверку давления и потока жидкости в гидравлической системе, чтобы удостовериться, что подъем кузова происходит плавно и без рывков. Также необходимо проверить, чтобы распределитель корректно реагировал на команды с пульта управления, и убедиться, что все соединения герметичны. Регулировка давления должна проводиться согласно техническим данным для вашего автомобиля.
