Неправильное подключение аккумуляторных батарей на грузовиках КамАЗ приводит к выходу из строя генератора, перегреву проводки и короткому замыканию. В классической схеме используется два последовательно соединённых аккумулятора по 12 В, формируя сеть на 24 В. Важно не перепутать полярность и порядок соединения, особенно при замене одной из батарей.
Порядок подключения: сначала соединяются «плюс» первого аккумулятора с «минусом» второго, затем свободный «минус» подключается к массе, а «плюс» второго – к основному плюсовому кабелю. Только при соблюдении этой схемы обеспечивается стабильная работа стартерной и генераторной систем.
Перед началом работ обязательно отключите массу – это исключит случайное замыкание. Не используйте батареи с различной степенью заряженности или разной ёмкостью: разбаланс напряжений ускорит износ элементов и приведёт к просадке тока в пусковой момент.
Подготовка аккумуляторов к установке: заряд, плотность, маркировка
Перед установкой аккумуляторов на КамАЗ необходимо убедиться в их полной готовности к эксплуатации. Несоблюдение подготовки приводит к преждевременному износу и сбоям в электрической системе.
- Заряд: уровень заряда должен составлять не менее 12,6 В для полностью заряженного элемента. Проверка производится мультиметром. Напряжение ниже 12,2 В требует обязательной зарядки с контролем тока не более 10% от ёмкости аккумулятора.
- Плотность электролита: для кислотных аккумуляторов – в пределах 1,27–1,29 г/см³ при температуре 20 °C. Измерение ареометром по каждой банке отдельно. Разница более 0,01 г/см³ между банками недопустима. При отклонениях – корректировка электролита или зарядка с выравниванием.
- Маркировка: проверяется дата выпуска – аккумуляторы старше 6 месяцев без эксплуатации желательно подвергнуть контрольному циклу заряд–разряд. Обязательно сверяется полярность, номинальная ёмкость и соответствие типоразмера стандарту КамАЗа (обычно 6СТ-190 или 6СТ-225).
Также необходимо осмотреть клеммы на отсутствие окисления, трещин и подтёков. Крышки банок должны быть плотно закрыты. Все подготовительные операции выполняются в проветриваемом помещении при температуре не ниже +10 °C.
Проверка и очистка контактных площадок и проводов
Перед подключением аккумулятора необходимо оценить состояние контактных площадок на клеммах, проводах и стартере. Наличие окислов, нагара или следов перегрева существенно снижает проводимость и вызывает перегрев соединений. Особое внимание уделяется массам – на КамАЗе часто страдает контакт с рамой.
Очистку выполняют механически: используйте щётку по металлу, надфиль или наждачную бумагу с зернистостью не крупнее P120. Не допускается повреждение поверхности медных наконечников – зачистку производят вдоль волокон. После снятия загрязнений протрите поверхности спиртом или ацетоном для удаления остатков влаги и масел.
Не подключайте аккумулятор, если обнаружены следы оплавления изоляции, обугливание наконечников или посторонние включения в зоне контакта. После завершения всех работ соединения рекомендуется обработать токопроводящей смазкой, например, ЦИАТИМ-221 или «Контактол», для предотвращения окисления в будущем.
Правильная схема соединения двух аккумуляторов на КамАЗ
КамАЗ оборудован 24-вольтовой электрической системой, поэтому используется последовательное соединение двух 12-вольтовых аккумуляторов. Правильное подключение обеспечивает стабильный запуск двигателя и защищает электрику от перегрузок.
Плюсовую клемму первого аккумулятора необходимо соединить с минусовой клеммой второго. Свободная минусовая клемма первого аккумулятора подключается к массе автомобиля, а свободная плюсовая клемма второго – к главному плюсовому кабелю, идущему к стартеру и электрооборудованию.
Для соединения используется перемычка сечением не менее 35 мм², допускается до 50 мм² при эксплуатации в условиях низких температур. Длина кабелей должна быть минимально возможной, чтобы снизить потери напряжения.
Контакты тщательно зачищаются и обжимаются. Недопустимо наличие окислов, слабых соединений и незафиксированных проводов. Перед установкой проверяется напряжение каждого аккумулятора – оно должно быть идентичным с точностью до 0,1 В, чтобы избежать дисбаланса тока при соединении.
Категорически запрещено подключать оба аккумулятора параллельно, так как это нарушает напряжение системы и может привести к выходу из строя стартерного реле, ЭБУ и других компонентов. Также недопустимо менять порядок подключения: сначала подключаются кабели к аккумуляторам, затем к автомобилю.
Очередность подключения клемм и ошибки при установке
Нельзя устанавливать аккумуляторы без отключения массы – это приводит к короткому замыканию при случайном касании инструментом токоведущих частей. Частая ошибка – перепутать полярность при установке: в системе с двумя АКБ это вызывает выход из строя реле-регулятора, ЭБУ и силовых предохранителей. Нельзя соединять аккумуляторы параллельно – на КамАЗе предусмотрена последовательная схема. Несоблюдение этой схемы приводит к снижению напряжения и перегреву кабелей стартера.
После подключения обязательно проверяют напряжение на клеммах: в состоянии покоя оно должно быть около 25,4–25,8 В. Отклонения говорят о неправильном соединении или неисправности одного из аккумуляторов.

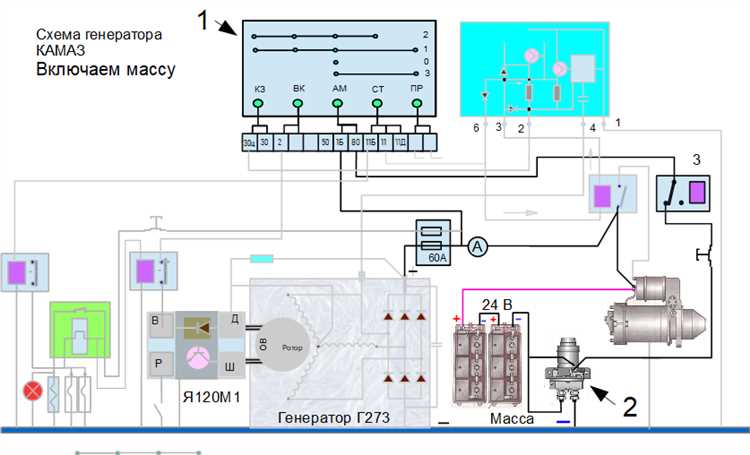

Проверка напряжения после подключения и запуск двигателя
Сразу после подключения аккумуляторной батареи необходимо измерить напряжение на клеммах мультиметром. Нормальное значение для полностью заряженного аккумулятора – 12,6–12,8 В. Падение ниже 12,4 В свидетельствует о недостаточном заряде или внутреннем сопротивлении батареи.
До запуска двигателя включите габариты и повторно проверьте напряжение. Если оно резко падает ниже 12 В, возможен износ аккумулятора или плохой контакт массы. Контроль затяжки клемм обязателен: слабое соединение вызывает падение напряжения при нагрузке.
После запуска двигателя значение должно вырасти до 13,8–14,4 В – это свидетельство работы генератора и исправности реле-регулятора. Если напряжение остаётся прежним или превышает 14,7 В, проверьте предохранители, силовую проводку и исправность реле-регулятора. Отклонения могут указывать на перезаряд, что ведёт к закипанию электролита.
Наблюдайте за напряжением в течение 5–10 минут работы двигателя. При стабилизации ниже 13,5 В есть риск недостаточной зарядки при движении. Проверьте натяжение ремня генератора и отсутствие загрязнения контактных соединений. Напряжение должно оставаться стабильным при включении фар и других потребителей.
Требования к креплению аккумуляторов и защита от замыканий
При подключении аккумулятора на КамАЗ необходимо строго соблюдать требования к его креплению и защите от замыканий для обеспечения безопасной и надежной работы электрической системы автомобиля.
Крепление аккумулятора должно быть выполнено так, чтобы аккумулятор не перемещался в процессе эксплуатации. Это предотвратит возможные механические повреждения как самого аккумулятора, так и кабелей. Для крепления используются специальные зажимы, которые обеспечивают фиксированность аккумулятора в рамке, а также амортизирующие элементы для минимизации вибраций.
Важно, чтобы крепежные элементы были выполнены из материала, устойчивого к коррозии, и имели защиту от воздействия высоких температур, которые могут возникнуть при перегреве системы зарядки. Проверьте затяжку болтов крепления, она не должна быть слишком слабой, чтобы избежать сдвига аккумулятора, но и не слишком сильной, чтобы не повредить корпус аккумулятора.
Защита от замыканий – ключевая мера безопасности при подключении аккумулятора. Необходимо гарантировать, что кабели и клеммы не имеют механических повреждений, а их соединения защищены от попадания влаги и грязи. Используйте изоляционные крышки на клеммах для предотвращения случайных коротких замыканий. Также, в случае подключения аккумулятора, избегайте контактирования положительной и отрицательной клемм через металлические предметы, что может привести к замыканию.
Все кабели должны быть защищены от возможного механического воздействия, а места их подключения должны быть изолированы от других металлических частей автомобиля. Использование кабельных каналов или специальных защитных оболочек поможет предотвратить случайные замыкания при вибрации или повреждениях в процессе эксплуатации.
При установке аккумулятора необходимо строго следовать указаниям производителя относительно положения клемм, чтобы исключить возможность замыкания на кузов или другие элементы автомобиля. Обратите внимание на регулярную проверку креплений и изоляции, особенно в условиях эксплуатации в суровых климатических зонах.
Вопрос-ответ:
Какие шаги нужно выполнить при подключении аккумулятора на КамАЗ, чтобы избежать ошибок?
При подключении аккумулятора на КамАЗ важно следовать нескольким основным шагам, чтобы избежать возможных ошибок. Во-первых, необходимо отключить зажигание и убедиться, что все электрические приборы машины выключены. После этого начинать подключение следует с клеммы «минус», чтобы избежать короткого замыкания при случайном прикосновении к металлическим частям машины. После закрепления минусовой клеммы, можно переходить к подключению плюсовой. Очень важно правильно затянуть клеммы, чтобы избежать их ослабления и плохого контакта.
Что делать, если при подключении аккумулятора на КамАЗ возникает искрение?
Искрение при подключении аккумулятора может возникнуть из-за нескольких причин. Во-первых, это может быть связано с неправильным подключением клемм, особенно если плюс и минус перепутаны. Также искры могут появляться из-за плохого контакта или коррозии на клеммах. Чтобы избежать этой проблемы, перед подключением аккумулятора нужно проверить клеммы на наличие загрязнений и окислов, а также внимательно следить за последовательностью подключения. Если искры все же возникают, стоит обратиться к специалисту для проверки системы зарядки.
Как правильно проверить заряд аккумулятора после подключения на КамАЗ?
После подключения аккумулятора на КамАЗ важно убедиться в его исправности. Для этого можно использовать мультиметр для измерения напряжения на клеммах аккумулятора. Если напряжение составляет около 12,5-13,5 вольт, то аккумулятор заряжен правильно. Если напряжение ниже, это может указывать на недостаточный заряд, и аккумулятор стоит зарядить. Также стоит проверить систему зарядки автомобиля, чтобы удостовериться, что она функционирует должным образом и не оставляет аккумулятор разряженным.
Почему важно соблюдать последовательность при подключении аккумулятора на КамАЗ?
Соблюдение правильной последовательности при подключении аккумулятора на КамАЗ важно, чтобы избежать коротких замыканий и повреждения электрической системы. Если начинать с подключения плюсовой клеммы, а затем переходить к минусовой, это может привести к замыканию, особенно если инструмент случайно коснется металлических частей кузова. Правильная последовательность — сначала подключить минусовую клемму, а затем плюсовую. Это поможет предотвратить возможность искрения и других неприятных последствий.
