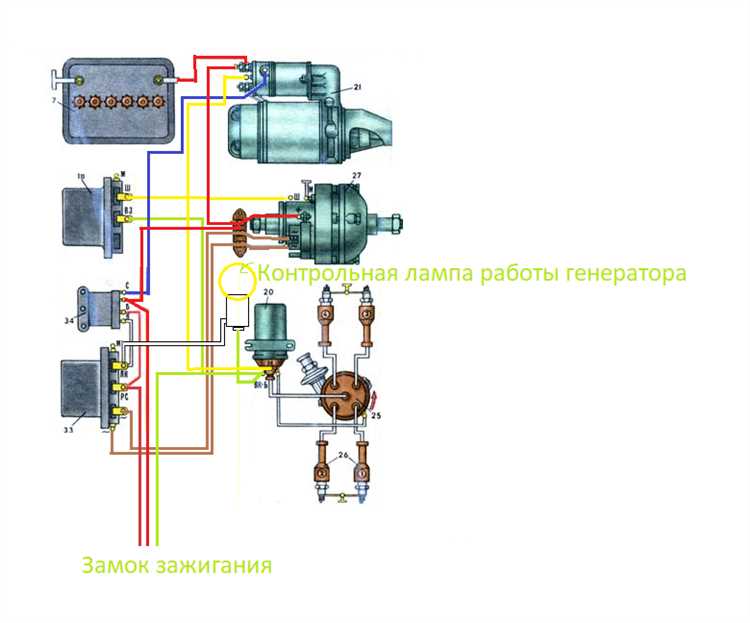

Подключение генератора через лампочку на ЛУАЗ – это практическое решение для контроля работы генератора и аккумулятора. Лампочка в цепи выполняет функцию индикатора, который сигнализирует о проблемах в зарядке аккумулятора. Это довольно простая, но эффективная схема, которая позволяет вовремя заметить неисправности и принять меры до того, как они приведут к более серьезным последствиям.
Основной принцип подключения заключается в том, что лампочка работает как индикатор напряжения, подаваемого генератором. Когда двигатель работает, генератор вырабатывает электричество, и если все в порядке, лампочка будет выключена. При падении напряжения ниже определенного уровня, например, при неисправности генератора или недостаточной зарядке аккумулятора, лампочка начинает гореть, предупреждая водителя о проблеме.
Рекомендации: перед подключением лампочки убедитесь, что генератор исправен, а провода не имеют повреждений. Также стоит обратить внимание на параметры используемой лампочки – она должна быть достаточно яркой, чтобы ее было видно в любых условиях освещенности. Не забудьте проверить все соединения после завершения монтажа, чтобы избежать возможных коротких замыканий.
Проверка состояния генератора перед подключением
Перед подключением генератора на ЛУАЗ важно убедиться в его работоспособности, чтобы избежать повреждений электросистемы. Для этого следует выполнить несколько ключевых проверок.
Первым делом необходимо визуально осмотреть генератор на наличие внешних повреждений. Особое внимание стоит уделить корпусу и креплениям. Все элементы должны быть целыми, без трещин или износа. Также проверяется состояние ремня генератора: он не должен быть изношен, потрескавшимся или ослабленным.
Важно проверить работу диодного моста. Для этого следует измерить напряжение на выходных контактах генератора при работающем двигателе. Если напряжение составляет 13,8–14,4 В, то диодный мост исправен. В случае, если напряжение меньше, возможно повреждение диодов, что требует замены моста.
При подключении генератора через лампочку необходимо убедиться, что лампочка правильно подключена и исправна. Лампочка служит индикатором работы генератора: при его нормальной работе она должна погаснуть через несколько секунд после запуска двигателя. Если лампочка не гаснет, это сигнализирует о проблемах с зарядной системой.
После всех проверок можно подключать генератор, убедившись, что он работает в нормальном режиме и не вызывает напряжения в сети, превышающего рабочие параметры.

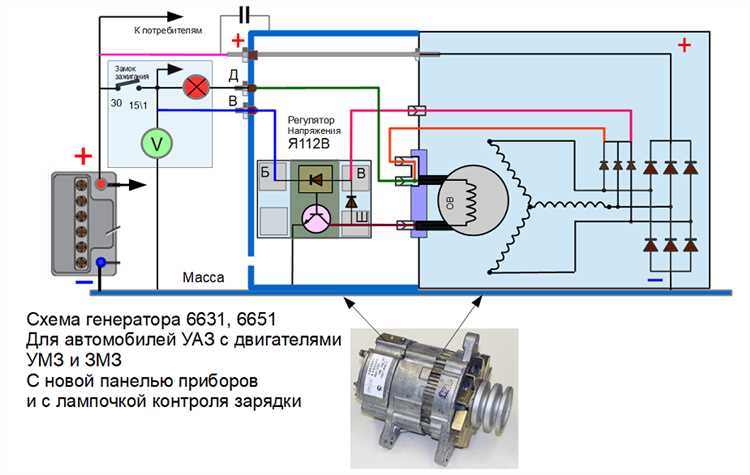

Подготовка проводки и установка лампочки-индикатора
1. Отключите аккумулятор автомобиля. Это предотвратит возможность короткого замыкания во время работы.
3. Подготовьте проводку. Для подключения используйте провода с сечением не менее 0,5 мм² для минимизации потерь напряжения и улучшения проводимости. Провода должны быть защищены от механических повреждений и воздействия внешней среды. Используйте изоляторы и защитные трубки для предотвращения износа изоляции проводов.
4. Установите лампочку в приборную панель или в другое удобное место. Для этого нужно выбрать подходящий монтажный блок или корпус, который соответствует стандартам автомобиля. Важно, чтобы лампочка была видимой и легко доступной для проверки.
6. Завершив подключение, проверяйте целостность проводки и надежность крепления лампочки. Проверьте лампочку, включив зажигание. Она должна загореться при включении зажигания и погаснуть при работающем двигателе, если генератор исправен.
7. Если лампочка не загорается или горит постоянно, проверьте правильность подключения проводки и работу самого генератора. Важно исключить возможные замыкания или повреждения проводки, которые могут повлиять на функционирование системы.

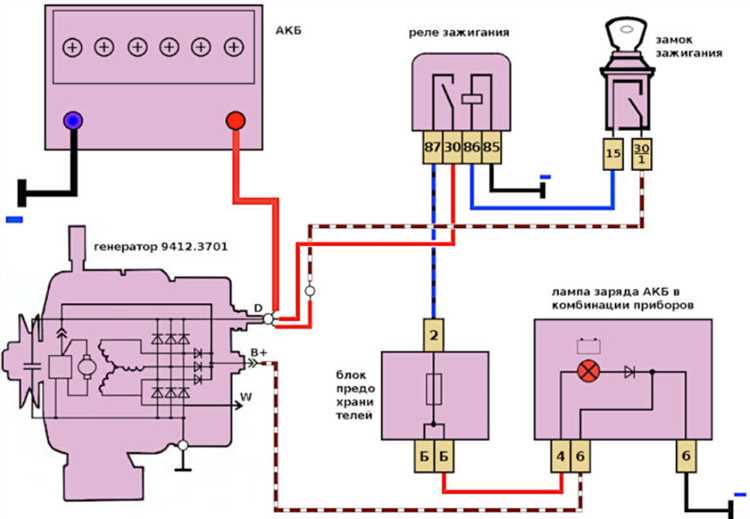

Правильное подключение контактов генератора
Для обеспечения надежной работы генератора на ЛУАЗ важно правильно подключить все его контакты. Ошибки в подключении могут привести к неэффективной зарядке аккумулятора или даже повреждению элементов системы. Рассмотрим основные моменты, на которые стоит обратить внимание при подключении.
- Контакт «S» (статор): Этот контакт соединяется с обмоткой статора генератора. Он передает напряжение на выход. При подключении важно обеспечить хорошее соединение с проводом, который затем идет к регулятору напряжения.
- Контакт «B» (выходное напряжение): Подключается к аккумулятору или к цепи зарядки. Провод должен быть достаточно толстым, чтобы выдерживать ток, который генератор будет передавать на аккумулятор.
- Контакт «L» (лампочка зарядки): Этот контакт подключается к лампочке на приборной панели. При выключенном двигателе лампочка будет гореть, указывая на отсутствие зарядки. Когда двигатель работает, лампочка должна погаснуть, сигнализируя о нормальной работе генератора.
- Контакт «F» (регулятор напряжения): Этот контакт соединяется с регулятором напряжения. Он регулирует силу тока, поступающего в обмотки возбуждения генератора, и напрямую влияет на напряжение на выходе генератора.
Правильное подключение этих контактов гарантирует стабильную работу генератора, минимизируя риск повреждения оборудования или низкой эффективности зарядки. Убедитесь, что провода надежно закреплены, а изоляция не повреждена.

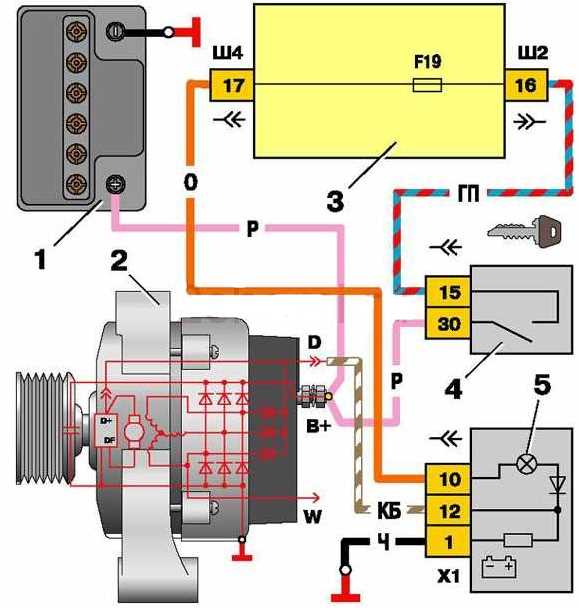

Выбор и монтаж предохранителей в цепи
Для цепи генератора на ЛУАЗ лучше всего подходят предохранители с номиналом 15-20 А. Это оптимальный диапазон для защиты от перегрузок, при этом они не будут слишком чувствительными к обычным пиковым токам при запуске двигателя. Если цепь включает в себя дополнительные элементы, например, дополнительные устройства или усиленные фары, номинал предохранителя можно увеличить до 25 А, но это следует делать с осторожностью.
Монтаж предохранителей должен происходить в удобном для доступа месте, чтобы при необходимости можно было быстро заменить сгоревший элемент. Предпочтительно устанавливать предохранители вблизи источника питания (генератора или аккумулятора), но при этом так, чтобы они не подвергались воздействию высоких температур и механических повреждений. Оптимальное место – под капотом, в защитной коробке или на распределительном блоке, если таковой имеется в конструкции.
Особое внимание следует уделить качеству предохранителей. Рекомендуется использовать оригинальные или проверенные брендовые изделия, так как низкокачественные предохранители могут не сработать при перегрузке или коротком замыкании, что приведет к повреждению проводки или других компонентов системы.
При монтаже предохранителей необходимо соблюдать правильную полярность и учитывать направление тока в цепи. Важно не забывать о надёжных и качественных соединениях, чтобы избежать перегрева контактов. Также следует избегать использования предохранителей, номинал которых значительно выше рекомендованного, поскольку это может ослабить защиту всей цепи.

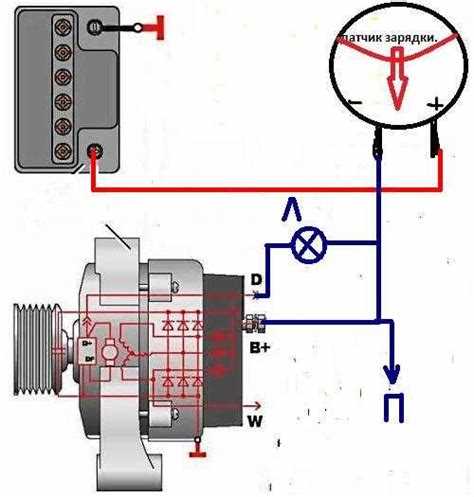

Настройка лампочки на индикацию работы генератора
Правильная настройка лампочки индикации работы генератора на ЛУАЗ позволяет своевременно выявить неисправности в системе зарядки. Лампочка сигнализирует о включении и выключении зарядного тока, что важно для диагностики состояния генератора и аккумулятора.
Процесс подключения лампочки включает несколько ключевых этапов, начиная с выбора подходящей лампы и заканчивая корректной настройкой электрической цепи.
- Для установки лампочки используйте 12-вольтовую лампу накаливания с сопротивлением 2-3 Ом. Такой тип лампы лучше всего подходит для индикации на малых автомобилях.
- Подключение выполняется через реле, которое будет включать лампочку при отсутствии напряжения на генераторе.
Процесс настройки:
- Подключите один провод от лампочки к контакту «+» аккумулятора. Второй провод необходимо подключить к выходу генератора (обмотка возбуждения).
- Лампочка должна загораться при включении зажигания, но при этом двигатель не работает. Это означает, что цепь зарядки не активирована, и лампа сигнализирует о необходимости проверки работы генератора.
- Когда двигатель запущен, и генератор начинает генерировать напряжение, лампочка должна погаснуть. Если лампа не гаснет, значит, зарядка не идет, и это указывает на возможную неисправность генератора или цепи зарядки.
- Если лампа не загорается при включении зажигания, проверьте целостность проводки и работоспособность самой лампы. Также убедитесь, что генератор подает ток на возбуждающую обмотку.
Для точности работы можно использовать мультиметр для проверки напряжения на контактах. Убедитесь, что при запущенном двигателе на выходе генератора должно быть около 13,5-14,5 В.
- Обратите внимание на возможные перебои в подаче питания, если лампочка мигает или не гаснет при работающем двигателе.
- Для лучшей долговечности лампочки рекомендуется использовать схемы с защитой от перепадов напряжения и перегрузок.

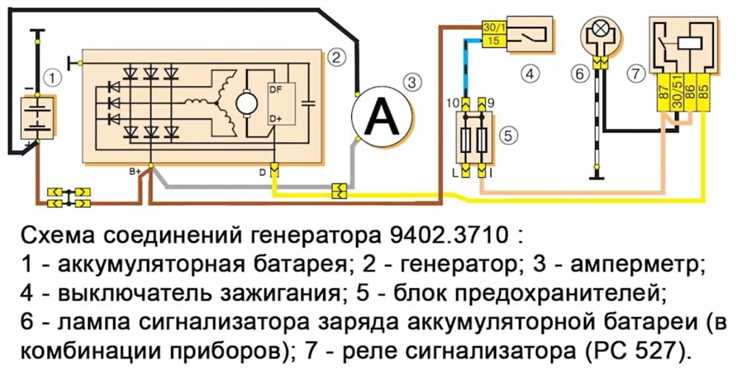

Проверка функционирования системы после подключения
После подключения генератора через лампочку на ЛУАЗ важно провести проверку работоспособности всей электрической системы. Для этого начните с визуального осмотра всех соединений. Убедитесь, что кабели подключены надежно и нет ослабленных контактов, которые могут привести к плохому контакту или короткому замыканию.
Первым шагом запускайте двигатель и следите за работой лампочки. Лампочка должна загореться сразу после включения зажигания и погаснуть при запуске двигателя. Если она продолжает гореть, возможно, проблема в системе зарядки, например, неисправен регулятор напряжения или генератор не вырабатывает необходимое напряжение.
Для более точной диагностики используйте вольтметр для измерения напряжения на клеммах аккумулятора при работающем двигателе. Напряжение должно быть в пределах 13,8–14,4 В. Если оно ниже 13,8 В, это может свидетельствовать о недостаточной зарядке аккумулятора, что требует проверки генератора и его компонентов.
Если при включении двигателя лампочка не загорается, проверьте ее исправность, а также состояние проводки, особенно в местах соединений с генератором. Важно убедиться, что контакты на лампочке не окислились и не имеют повреждений.
После всех проверок, если система работает корректно, двигатель заряжается нормально, а лампочка гаснет, можно считать, что подключение выполнено правильно. В случае отклонений следует провести дополнительные проверки или заменить поврежденные элементы системы.

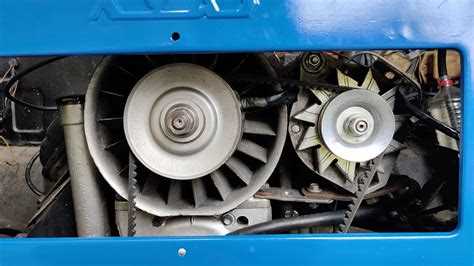

Общие ошибки при подключении и способы их устранения
Часто используют лампочку с неподходящей мощностью. Если лампа слишком мощная (например, 10 Вт и выше), это создаёт избыточную нагрузку на цепь возбуждения, особенно в момент включения зажигания. При слабой лампе (менее 1 Вт) генератор может не запуститься. Рекомендуемая мощность – 1,5–3 Вт.
Некорректное соединение контактов в переходной колодке между генератором и щитком приборов приводит к отсутствию возбуждения или к ложному срабатыванию лампы. Следует использовать проверенные схемы, а контакты предварительно прозванивать мультиметром на целостность.
Часто пренебрегают качеством массы генератора. Окислившиеся болты крепления или слабый контакт с «массой» ЛУАЗа вызывают нестабильную работу генератора и самопроизвольное загорание лампы при повышенных оборотах. Решение – зачистка площадки и установка дополнительного провода массы на корпус генератора.
При установке диодной контрольной лампы возникает обратный ток через обмотку возбуждения, что мешает правильному отключению генератора. Использовать следует только обычные лампы накаливания, либо устанавливать шунтирующий диод параллельно лампе (катод к «плюсу» зажигания).
Вопрос-ответ:
Можно ли подключить генератор на ЛУАЗ через лампочку без дополнительных реле и проводки?
Да, такой способ возможен и часто используется в полевых условиях или при упрощённой проводке. Суть в том, что лампочка (обычно на 2–3 Вт) подключается между выводом возбуждения генератора (обычно маркируется как «D+») и плюсовым контактом замка зажигания. При включении зажигания через неё подаётся ток на обмотку возбуждения генератора, и он начинает работать после запуска двигателя. После запуска, если генератор исправен, напряжение на обоих концах лампочки выравнивается, и она гаснет. Это простой способ обойтись без реле-регулятора или контроллера, но он подходит только для старых генераторов с внешним возбуждением.
Какую именно лампочку лучше использовать для подключения генератора на ЛУАЗ?
Обычно применяют сигнальные лампы накаливания на 12 В мощностью от 1,5 до 3 Вт. Подойдёт, например, штатная контрольная лампа заряда аккумулятора с панели приборов. Светодиодные индикаторы использовать нежелательно, так как они пропускают слишком малый ток и могут не дать нужного возбуждения генератору. Если в цепь всё же ставится светодиод, его нужно дополнять резистором или шунтом, но такой способ сложнее в реализации.
Почему генератор не возбуждается, даже если лампочка подключена правильно?
Причин может быть несколько. Во-первых, лампочка может быть перегоревшей или иметь плохой контакт. Во-вторых, генератор может иметь внутренние неисправности — например, стерлись щётки, нарушен контакт с кольцами или неисправна обмотка возбуждения. Также стоит проверить, подаётся ли напряжение на один конец лампочки при включенном зажигании и есть ли связь второго конца с генератором. Наконец, иногда встречаются генераторы, которым нужно больше тока возбуждения, чем может дать обычная сигнальная лампа — в таком случае помогает установка резистора параллельно лампочке.
Можно ли так подключать генератор постоянно или это временное решение?
Такое подключение можно использовать на постоянной основе, особенно если вы переделываете проводку на ЛУАЗе под более простую и понятную схему. Многие владельцы старых автомобилей намеренно упрощают систему, чтобы облегчить ремонт и диагностику. Однако важно следить за тем, чтобы лампочка исправно загоралась при включении зажигания и гасла после запуска двигателя. Это будет вашим индикатором, что генератор работает как надо.
