Как подключить генератор на луаз

На автомобилях ЛуАЗ, особенно ранних моделей 969 и 969М, штатная система электроснабжения рассчитана на маломощный генератор постоянного тока типа Г-221 или аналогичный. Однако для стабильной работы современных потребителей тока – дополнительных фар, радиостанции, подогрева сидений – этого генератора недостаточно. Часто владельцы заменяют его на более мощный генератор переменного тока от ВАЗ или ГАЗ с встроенным регулятором напряжения.

При замене генератора рекомендуется удалить старый внешний реле-регулятор типа РР-380 или РР-330, чтобы исключить дублирование функций и возможные конфликты в работе системы. Все соединения следует выполнять через обжатые клеммы и обязательно проверять сопротивление «массы» между корпусом генератора и кузовом автомобиля – не более 0,2 Ом.

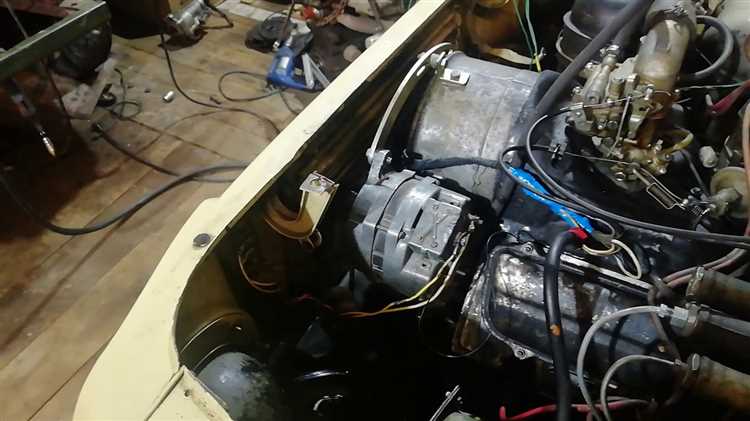

Выбор подходящего генератора для установки на ЛуАЗ

Заводской генератор Г-222, установленный на большинстве моделей ЛуАЗ, имеет мощность 350 Вт и работает с 12-вольтовой системой. При установке дополнительного оборудования – лебёдки, светодиодных фар, аудиосистем – его мощности недостаточно. Оптимальная альтернатива – генератор от ВАЗ-2108 или ВАЗ-2109, обеспечивающий до 800 Вт при напряжении 14 В.

Важно учитывать направление вращения. Все генераторы ВАЗ вращаются вправо, что соответствует направлению работы коленвала двигателя ЛуАЗа. При установке генератора с инжекторного автомобиля потребуется отключение функции возбуждения через ЭБУ – заменить его на обычную лампу контроля заряда в цепи D+.

Не рекомендуется использовать генераторы мощностью свыше 1 кВт, так как штатный привод не рассчитан на высокий крутящий момент. Это приводит к преждевременному износу ремня и опор двигателя. Оптимальное решение – генератор на 80–90 А с эффективной вентиляцией и встроенным регулятором напряжения.

Необходимые инструменты и комплектующие для подключения

Для подключения генератора на ЛуАЗ своими руками потребуется следующий перечень инструментов и деталей:

Подготовка штатной электропроводки к установке генератора

Перед установкой генератора необходимо оценить состояние штатной электропроводки ЛуАЗа. Особое внимание уделяется главному питающему проводу, идущему от генератора к аккумулятору, – он должен быть рассчитан на ток до 60 А. При установке генератора повышенной мощности штатный кабель сечением менее 6 мм² подлежит замене на медный провод сечением не менее 10 мм².

Штатное реле-регулятор, рассчитанное на старый генератор типа Г221, отключается. Проводка, шедшая к нему, демонтируется или изолируется, чтобы исключить паразитные токи. Обязательно проверить массу кузова – сопротивление между минусом аккумулятора и корпусом двигателя должно быть менее 0,1 Ом. При необходимости прокладывается отдельный медный провод сечением не менее 10 мм² между корпусом генератора и массой аккумулятора.

Проводка к контрольным приборам (лампа зарядки, амперметр) дорабатывается: если ранее амперметр подключался в разрыв плюсового провода, при установке генератора с током более 40 А его удаляют или заменяют вольтметром. Провод от генератора к замку зажигания рекомендуется защитить плавким предохранителем на 60 А, установленным вблизи аккумулятора.

Снятие старого генератора и установка нового на крепления

Перед демонтажем отключить клемму «минус» аккумулятора. Ключом на 13 ослабить гайку натяжного болта генератора. Сдвинуть генератор внутрь, ослабляя ремень. Снять ремень с шкива. Далее открутить нижний болт крепления генератора к кронштейну блока двигателя – потребуется ключ на 17. Осторожно извлечь генератор, удерживая его рукой, чтобы не повредить соседние элементы.

Отключить проводку: разъединить клеммы возбуждения и силовой контакт «В+», зафиксированный гайкой на шпильке корпуса. Проверить состояние проводов – наличие трещин, окислов, повреждённой изоляции.

Перед установкой нового генератора убедиться в соответствии крепёжных точек и размеров посадочных мест. Очистить места контакта на кронштейне и блоке от коррозии. Установить генератор на нижнюю опору, ввести болт, не затягивая полностью. Зафиксировать верхнюю проушину на натяжной планке болтом с шайбой. Надеть ремень, отрегулировать его натяжение до прогиба не более 10 мм при нагрузке пальцем. Затянуть оба болта крепления.

Подключить проводку в той же последовательности: сначала возбуждение, затем силовой контакт, прочно затянув гайку. Проверить плотность соединений. Подключить аккумулятор. После запуска двигателя убедиться в отсутствии посторонних шумов и правильной зарядке – напряжение на клеммах должно быть в пределах 13,8–14,4 В.

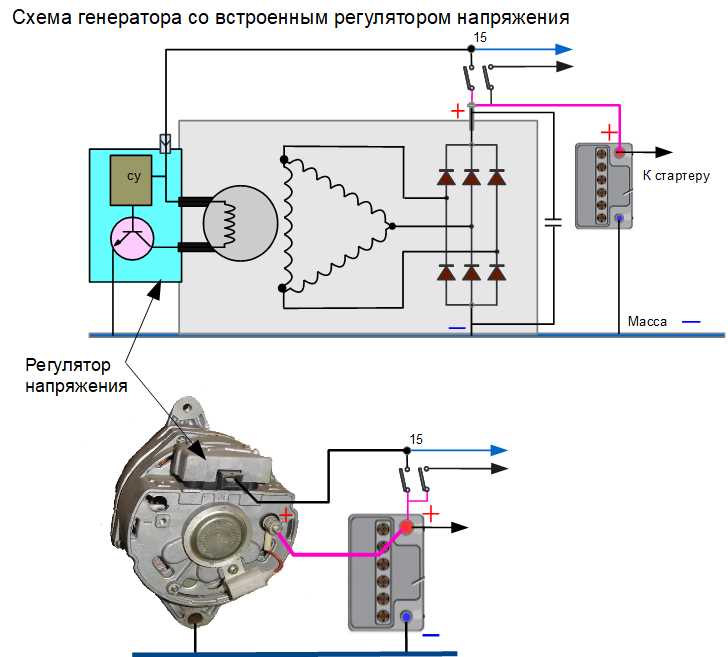

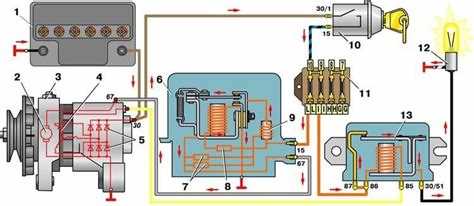

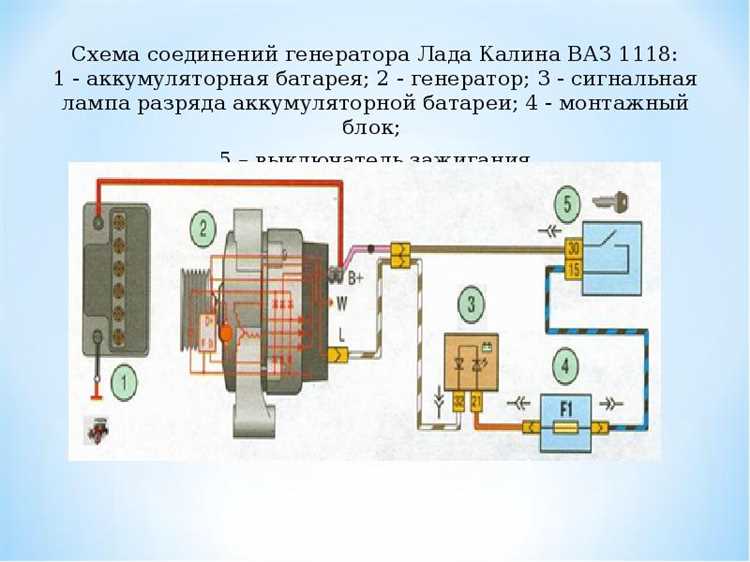

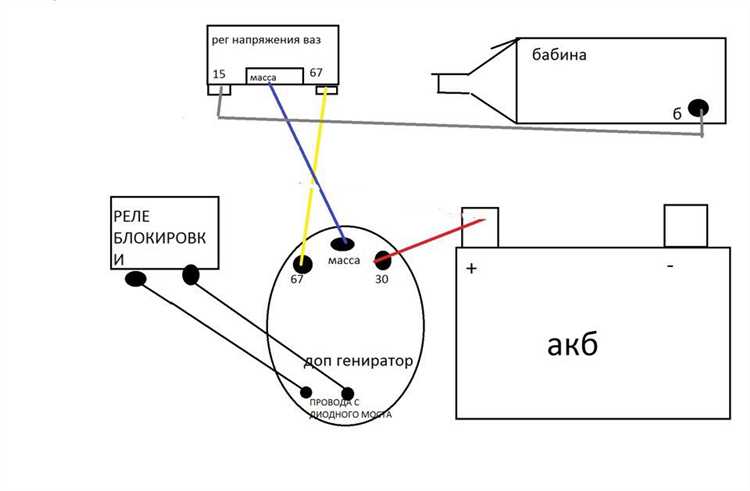

Схема подключения генератора к аккумулятору и реле-регулятору

• Корпус генератора соединяется с массой кузова надёжным проводом сечением не менее 4 мм². Болт крепления должен быть зачищен до металла для исключения потерь напряжения.

Реле-регулятор лучше располагать в салоне или под капотом, вдали от нагрева и влаги. Все соединения необходимо опрессовать, изолировать и закрепить, чтобы исключить вибрационные повреждения. Перед пуском обязательно проверяется сопротивление изоляции и отсутствие короткого замыкания.

Проверка работы генератора после подключения на холостом ходу

После подключения генератора на ЛуАЗ необходимо проверить его работу на холостом ходу. Для этого, включите двигатель и дайте ему поработать на низких оборотах, не добавляя газа. Используйте мультиметр для измерения напряжения на аккумуляторе.

Нормальное рабочее напряжение должно быть в пределах 13.8–14.4 В. Если показатель ниже 13.5 В, это может свидетельствовать о недостаточной зарядке аккумулятора, а если выше 14.5 В – о перегрузке системы зарядки.

Если напряжение на аккумуляторе стабильно в пределах нормы, это подтверждает правильность работы генератора и зарядной системы. Важно также проверить отсутствие нестабильных колебаний напряжения, так как они могут указывать на неисправности в регуляторе напряжения или других компонентах генератора.

Обратите внимание на звуки работы генератора. Если слышны посторонние шумы или скрежет, это может указывать на неисправности в подшипниках или на плохой контакт в системе подключения. В таком случае следует немедленно провести диагностику и устранить неисправности.

Если на холостых оборотах генератор не вырабатывает необходимое напряжение, возможно, проблема заключается в регуляторе напряжения, обмотках генератора или контактах проводки. Рекомендуется провести дополнительные проверки или заменить неисправные элементы.

Решение типичных проблем после самостоятельной установки

После установки генератора на ЛуАЗ своими руками могут возникнуть несколько проблем, которые часто встречаются у новичков. Важно понимать их причины и способы устранения, чтобы избежать дополнительных затрат и времени на ремонт.

1. Не работает зарядка аккумулятора

• Проверьте, правильно ли подключены провода к генератору. Убедитесь, что контакт с клеммами надежный и нет коррозии.
• Измерьте напряжение на выходе генератора. Оно должно быть в пределах 13,5–14,5 В. Если напряжение ниже, возможно, неисправен регулятор напряжения.
• Проверьте состояние ремня генератора. Он должен быть натянут на нужное усилие, иначе генератор не будет развивать нужную мощность.

2. Шум или вибрации генератора

• Проверьте крепление генератора. Возможно, он установлен с перекосом или ослаблены крепежные болты, что вызывает вибрацию.
• Осмотрите подшипники генератора на износ. Если они изношены, необходимо заменить подшипники или генератор в сборе.
• Проверьте ремень. Если ремень слишком старый или имеет повреждения, его следует заменить на новый, подходящий по размеру.

3. Плавление проводки или искрение

• Неправильная изоляция проводов может привести к короткому замыканию. Убедитесь, что все провода защищены от механических повреждений и имеют нужный диаметр.
• Проверьте исправность предохранителей и реле, которые могут быть повреждены при перегрузке.
• Убедитесь, что система заземления работает корректно. Плохое заземление может вызвать искрение и повреждение электрики.

4. Генератор не выключается при выключении зажигания

• Проверьте работу диода на выходе генератора. Он должен полностью блокировать зарядку после выключения двигателя.
• Проверьте цепь возбуждения генератора. Неисправность проводки или плохой контакт может привести к постоянному возбуждению и ненадлежащей работе генератора.

5. Низкая эффективность зарядки при высоких оборотах двигателя

• Проверьте натяжение ремня. Если ремень слишком ослаблен, он не будет передавать достаточное усилие на генератор при высоких оборотах.
• Измерьте напряжение при различных оборотах двигателя. Оно должно увеличиваться с ростом оборотов. Если этого не происходит, возможно, повреждены компоненты генератора.

Решение этих проблем требует тщательной диагностики и правильных действий по устранению неисправностей. В случае сложностей рекомендуется проконсультироваться с профессиональными механиками, чтобы избежать повреждения генератора и других компонентов автомобиля.

Вопрос-ответ:

Как правильно подключить генератор на ЛуАЗ?

Для правильного подключения генератора на ЛуАЗ важно соблюдать несколько шагов. Сначала необходимо убедиться, что генератор соответствует модели автомобиля и мощности. Следующий этап — подключение проводов: плюсовой провод от генератора идет к аккумулятору, а минусовой — к массе автомобиля. Также важно правильно установить ремень генератора, чтобы обеспечить стабильную работу. Проверить напряжение на выходе генератора можно с помощью мультиметра.

Что делать, если генератор не заряжает аккумулятор на ЛуАЗ?

Если генератор на ЛуАЗ не заряжает аккумулятор, проверьте несколько возможных причин. Во-первых, это может быть проблема с ремнем генератора, который может быть ослаблен или поврежден. Во-вторых, проверьте проводку и соединения на наличие коррозии или ослабленных контактов. Также стоит проверить состояние самого генератора и его щеток. Если все это в порядке, возможно, требуется заменить регулятор напряжения или даже сам генератор.

Как подключить регулятор напряжения к генератору на ЛуАЗ?

Регулятор напряжения на генераторе ЛуАЗ подключается между генератором и аккумулятором. Обычно регулятор имеет три контакта: два для подключения проводов к генератору и аккумулятору, а третий — для подключения к массе автомобиля. Важно соблюдать правильную полярность при подключении проводов. После установки регулятора проверьте работу системы с помощью мультиметра: напряжение на аккумуляторе должно быть около 13.5-14.5 В при работающем двигателе.

Какие инструменты понадобятся для подключения генератора на ЛуАЗ?

Для подключения генератора на ЛуАЗ вам понадобятся основные инструменты: ключи для снятия и установки ремня, отвертки для подключения проводов, мультиметр для проверки напряжения, а также набор инструментов для демонтажа старого генератора (если необходимо). Также полезно иметь в наличии гаечные ключи для работы с аккумулятором и проводами.

Как избежать перегрева генератора на ЛуАЗ при подключении?

Перегрев генератора на ЛуАЗ может быть вызван несколькими факторами. Чтобы избежать этого, важно правильно установить и натянуть ремень генератора, чтобы избежать его пробуксовки. Следите за состоянием вентиляционных отверстий на генераторе и убедитесь, что они не заблокированы. Также проверяйте состояние проводки и контактов, чтобы избежать коротких замыканий, которые могут привести к перегреву. Если генератор работает с повышенной нагрузкой, может потребоваться улучшение системы охлаждения автомобиля.

Как правильно подключить генератор на ЛуАЗ своими руками?

Для правильного подключения генератора на ЛуАЗ необходимо выполнить несколько важных шагов. Первым делом стоит убедиться, что выбран генератор подходящей мощности для вашего автомобиля. Далее следует подключить основные провода: провод от аккумулятора, провод от регулятора напряжения и соединение с системой зажигания. Важно соблюсти полярность, чтобы избежать короткого замыкания. Используйте качественные разъемы и обжимные клеммы для надежного контакта. Также стоит проверить состояние ремня генератора, чтобы избежать его повреждения при эксплуатации.
