Подключение проводки ЛУАЗ к двигателю ВАЗ требует точного понимания схем обеих систем. Учитывая, что штатный двигатель ЛУАЗ (например, МеМЗ-969) существенно отличается по конструкции и компоновке от силовых агрегатов ВАЗ (2101–2107, 2108 и др.), необходимо адаптировать электроцепи, особенно в зонах зажигания, питания и запуска двигателя.
Стартер ВАЗ подключается через втягивающее реле. Питание подаётся толстым проводом напрямую от аккумулятора, а управляющий провод – через контакт замка зажигания «старт». При этом необходимо обеспечить надёжную массу между двигателем и кузовом ЛУАЗ, иначе возможны перегревы и падение напряжения при пуске.
Щиток приборов ЛУАЗ также потребует частичной переработки, особенно при использовании панели от ВАЗ. Контрольные лампы, указатель температуры и тахометр требуют согласования по сопротивлению и сигналу, в частности, датчик температуры от ВАЗ может иметь другую характеристику сопротивления, чем штатный у ЛУАЗ.
Подбор схемы подключения с учётом модификации двигателя ВАЗ
Выбор схемы подключения зависит от конкретной модели двигателя ВАЗ, установленного на ЛУАЗ. Например, для карбюраторных моторов (2101–2107) применяется классическая схема с контактной системой зажигания или коммутатором типа 13.3734. Необходимо учитывать размещение катушки зажигания, генератора и стартера: у двигателей 2101–2103 они имеют иную ориентацию относительно двигателя 2106 или 2107.

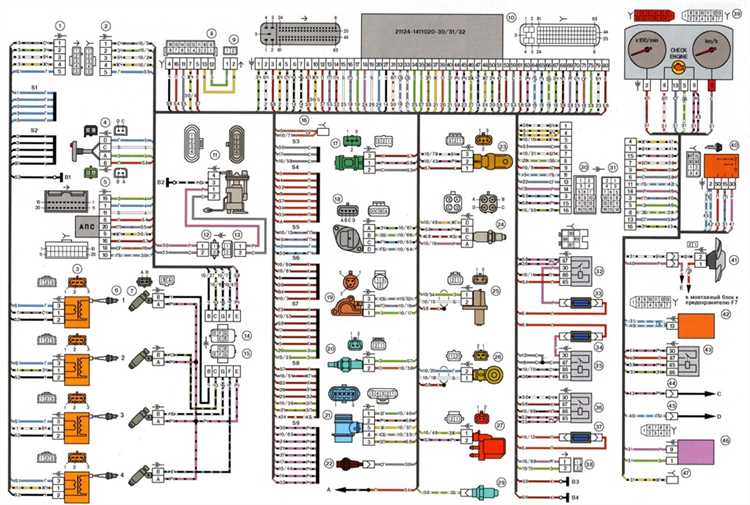

Если используется инжекторный двигатель (например, ВАЗ-21083, 2111, 2112), потребуется подключение к ЭБУ (блоку управления двигателем). В этом случае схема должна включать контроллер (Январь, Микас, Bosch), датчики положения коленвала, дроссельной заслонки, температуры ОЖ, лямбда-зонд. Учитывается наличие диагностической колодки и реле управления топливным насосом.
Для двигателей с модулем зажигания (например, 2111–21124) не требуется коммутатор – катушка подключается напрямую к ЭБУ. Здесь важно правильно развести провода питания, сигнальные линии и «массу», избегая наводок и замыканий. Прямое соединение штатной проводки ЛУАЗа с ЭБУ недопустимо – требуется промежуточная коса, адаптированная под конкретный тип контроллера.
Устанавливая двигатель с другой схемой питания (инжектор вместо карбюратора), необходимо предусмотреть отдельный жгут проводки на систему зажигания и питания, а также согласование со штатной электрикой ЛУАЗ. При установке ВАЗ-2106 часто остаётся родная система зажигания с незначительными доработками, в то время как при переходе на 2112 необходимо полностью заменить часть цепей, включая питание ЭБУ и его заземление.
Рекомендация: перед началом работ следует изучить электросхему конкретной модификации двигателя ВАЗ, идентифицировать тип системы зажигания и учесть наличие электронного управления. Без этого невозможно корректно подключить силовую и сигнальную проводку.
Совместимость разъёмов и адаптация штатной проводки Луаз
При установке двигателя ВАЗ на ЛУАЗ возникает необходимость адаптации штатной электропроводки, особенно в области разъёмов системы зажигания, питания и датчиков. Штатные разъёмы ЛУАЗ не соответствуют конструкции и распиновке компонентов двигателя ВАЗ, что требует замены либо модификации разъёмов.
Разъём катушки зажигания ВАЗ имеет стандартное трёхконтактное подключение: «+» от замка зажигания, управляющий сигнал с коммутатора и масса. На ЛУАЗ используется иная схема – с одиночной катушкой и контактной системой. Необходимо удалить штатный разъём и подвести провода напрямую к катушке ВАЗ, соблюдая схему подключения 2108–2109.
Коммутатор ВАЗ (например, 131.3734) требует подключения шести проводов. Из штатной проводки ЛУАЗ пригоден только провод «15» (зажигание). Остальные необходимо прокладывать заново: от датчика Холла, массы, питания и выхода на катушку. Подключение выполняется по заводской схеме ВАЗ, используя клеммники или пайку с термоусадкой.
Датчик температуры ВАЗ работает с другим сопротивлением, чем приборная панель ЛУАЗ. При использовании штатного датчика возможны искажения показаний. Рекомендуется установить переходной резистор или использовать совместимый датчик с характеристиками под указатель ЛУАЗ.
Щиток приборов ЛУАЗ требует частичной перекоммутации, особенно для тахометра (если установлен) и контрольных ламп. Импульс тахометра ВАЗ берётся с катушки зажигания (контакт «1»). При отсутствии штатного тахометра возможна установка внешнего с независимым питанием.
Реле и предохранители ЛУАЗ не рассчитаны на изменённую электрическую нагрузку. Рекомендуется использовать отдельный блок предохранителей для цепей зажигания и питания двигателя, подключённый через реле с управлением от замка зажигания.
Для упрощения подключения желательно использовать монтажный блок от ВАЗ-2108, обеспечивающий унифицированную распиновку разъёмов и защиту цепей.
Порядок подключения генератора ВАЗ к электросети Луаз
Для установки генератора ВАЗ на Луаз необходимо использовать генератор с встроенным регулятором напряжения (например, 37.3701). Это исключает необходимость в штатном внешнем реле-регуляторе Луаз.
Провод с клеммы «30» генератора подключается напрямую к плюсовой клемме аккумулятора через предохранитель на 60 А. Это обеспечивает заряд батареи и питание бортовой сети.
Если на генераторе присутствует контакт «67» (для диагностики), он не используется в стандартной схеме подключения.
Массу генератора необходимо обеспечить через корпус – он должен надёжно контактировать с «массой» кузова. При необходимости прокладывается дополнительный провод «минус» от корпуса генератора к массе кузова или аккумулятора.
Перед первым запуском важно проверить надёжность всех соединений, особенно на предмет окисления и слабого контакта. Неправильное подключение может вызвать перегорание диодов или регулятора.
Особенности подключения стартера ВАЗ к штатной проводке

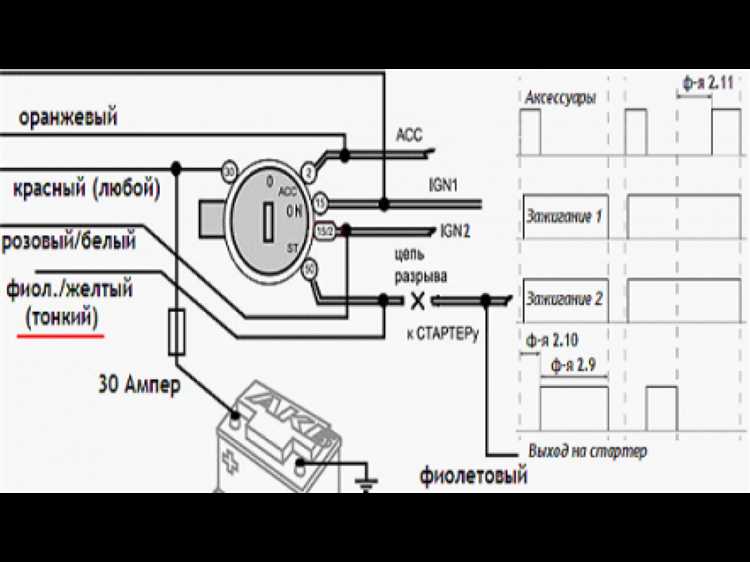

При установке двигателя ВАЗ на ЛУАЗ стартер подключается к штатной проводке через контактную группу замка зажигания и реле втягивающего. Основное отличие – необходимость адаптации силовых и управляющих цепей под характеристики стартера ВАЗ.
Клемма “30” на стартере подключается напрямую к положительной клемме аккумулятора медным проводом сечением не менее 16 мм². Контакт “50” соединяется с выходом реле стартера, которое, в свою очередь, управляется цепью от замка зажигания.
Если в ЛУАЗ изначально не предусмотрено реле стартера, его необходимо установить для исключения перегрузки контактной группы замка. Реле подбирается на ток не менее 30 А. Управляющий провод от замка зажигания подключается к управляющему входу реле (обычно контакт “85”), а “86” – на массу.
Корпус стартера обязательно соединяется с массой кузова проводом сечением от 10 мм². Надёжность соединения критична для корректной работы стартера и предотвращения потерь тока.
При использовании стартера с встроенным втягивающим реле и без промежуточного реле в схеме необходимо обеспечить чистый контакт в замке зажигания, так как пусковой ток втягивающего достигает 20–25 А. В противном случае возможен перегрев и выход из строя контактной группы.
Разъёмы и соединения должны быть герметичны и рассчитаны на токовую нагрузку стартера. Использование старых или окисленных клемм приводит к падению напряжения и нестабильному запуску двигателя.
Установка и соединение датчиков двигателя ВАЗ с приборкой Луаз
Для корректной работы приборной панели ЛуАЗ при установке двигателя ВАЗ необходимо правильно подключить датчики температуры, давления масла и тахометра.
Датчик температуры ОЖ от ВАЗ (например, 6.3828) не совместим по сопротивлению с указателем ЛУАЗ. Используй штатный датчик ЛуАЗа (ММ111), ввернутый в резьбовое отверстие ГБЦ ВАЗ – резьба М16×1,5. Если посадочное место не подходит, установи переходник.
Датчик давления масла от ВАЗ (ММ358) не подходит по характеристикам. Используй оригинальный луазовский с резьбой М10×1 или подбери аналогичный с совпадающими характеристиками сигнала. Подключи его напрямую к соответствующему проводу, ведущему на панель ЛУАЗ. Масса – через корпус.
Питание датчиков подаётся от бортовой сети 12 В через замок зажигания. Провода от датчиков прокладывай отдельно от силовых кабелей, избегая наводок. Все соединения выполняй через пайку или герметичные клеммы, исключив скрутки.
Подключение системы зажигания ВАЗ к цепям питания Луаз
Для подключения системы зажигания ВАЗ к цепям питания Луаз необходимо учесть несколько ключевых аспектов: корректное подключение проводки, соответствие напряжений и правильная установка компонентов. Процесс делится на несколько этапов, каждый из которых требует внимательности.
Первым шагом является подготовка проводки. Система зажигания ВАЗ работает от 12 В, что совпадает с напряжением бортовой сети Луаз. Следовательно, можно использовать стандартные провода и компоненты, рассчитанные на эту мощность. Однако важно убедиться, что сечение проводов соответствует нагрузке. Для подключения к катушке зажигания ВАЗ требуется провод с сечением не менее 1,5 мм² для предотвращения перегрева проводки.
Для подключения питания катушки зажигания необходимо использовать провод от аккумулятора Луаз, предварительно установив в цепь предохранитель. Предохранитель должен иметь номинал 10-15 А, чтобы защитить цепь от перегрузок и коротких замыканий. Провод от аккумулятора подключается к плюсовому контакту катушки зажигания.

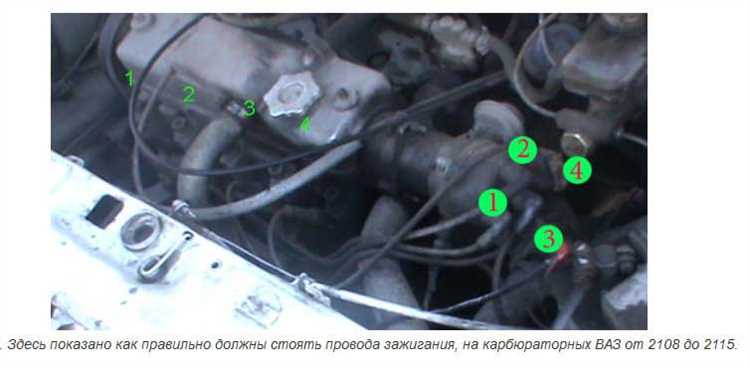

Затем следует подключение распределителя зажигания ВАЗ. Важно обеспечить надежное соединение контактов распределителя с проводами катушки зажигания. Провод от катушки зажигания подключается к центральному контакту распределителя, который затем распределяет искры по свечам через высоковольтные провода. Важно обеспечить хорошее качество соединений, чтобы избежать пропусков искры.
После этого необходимо подключить датчик положения коленчатого вала (если используется). Он должен быть подключен к соответствующему входу на блоке управления зажиганием ВАЗ. Подключение датчика напрямую связано с правильной работой системы зажигания, поскольку неправильное подключение может привести к сбоям в работе двигателя.
На последнем этапе проверяется работа системы. Включите зажигание и проверьте наличие искры на свечах зажигания. При правильном подключении система должна работать стабильно, без перебоев.
Особое внимание стоит уделить заземлению. Хорошее заземление катушки зажигания и распределителя зажигания поможет избежать помех и нестабильной работы системы. Заземляющий провод должен быть подключен к кузову Луаз или к батарее, чтобы обеспечить надежный контакт.
Решение проблемы различий в массе и плюсовых шинах
При подключении проводки Луаз к двигателю ВАЗ возникает необходимость учёта различий в массе и плюсовых шинах. Эти отличия могут привести к нестабильной работе системы и даже повреждениям компонентов. Рассмотрим способы решения этой проблемы.
Первое, что нужно учесть – это разные схемы подключения массы в автомобилях Луаз и ВАЗ. В Луаз масса чаще всего идёт через кузов, в то время как на ВАЗ используется отдельный провод для подключения массы от двигателя к кузову. Чтобы избежать проблем, следует выполнить следующие шаги:
- Использование качественного заземления. Важно подключить массу от двигателя ВАЗ к кузову, а затем соединить её с массой Луаз. Для этого можно использовать провод сечением не менее 4 мм², чтобы обеспечить стабильное соединение.
- Монтаж дополнительного проводного заземления от кузова Луаз к точке подключения массы на двигателе ВАЗ. Это обеспечит минимизацию потерь и стабильное заземление всей системы.
Кроме того, подключение плюсовых шин также должно быть выполнено с учётом различий. На ВАЗ плюсовая шина идет от генератора, а на Луаз – от аккумулятора напрямую в систему. Чтобы избежать проблем с перегрузкой и коротким замыканием, соблюдайте следующие рекомендации:
- Для подключения плюсовых проводов используйте провода сечением не менее 6 мм², чтобы исключить возможные потери напряжения и нагрев проводки.
- Проверьте, чтобы соединения плюсовых шин на обоих автомобилях были надежными и защищены от коррозии. Для этого используйте специальные герметики или изоленты высокого качества.
- Не забудьте установить дополнительную защиту от короткого замыкания, например, предохранители или реле, чтобы минимизировать риск повреждений.
Таким образом, правильное подключение массы и плюсовых шин от Луаз к двигателю ВАЗ требует внимания к деталям, чтобы обеспечить стабильную работу системы и предотвратить возможные повреждения проводки и компонентов.
Проверка работоспособности после подключения и устранение ошибок
Основные шаги для проверки:
- Проверка заземления: Проверьте правильность подключения заземляющих проводов. Неправильно подключенное или отсутствующее заземление может привести к сбоям в работе системы.
- Тестирование датчиков: Убедитесь в правильности работы датчиков двигателя. Для этого можно использовать диагностический сканер, чтобы проверить их показания и выявить возможные неисправности.
- Проверка системы зажигания: После подключения важно проверить работу системы зажигания. Затруднения с запуском могут свидетельствовать о неисправности проводки, катушки зажигания или распределителя.
- Проверка работы стартерной системы: Проверьте, как стартер реагирует на включение зажигания. Если стартер не крутит двигатель, проверьте проводку и реле, а также целостность соединений.
После того как все основные проверки выполнены, можно начать тестирование на автомобиле. Во время тестирования прислушивайтесь к возможным ошибкам в работе двигателя, таким как нестабильный холостой ход или пропуски зажигания. Обратите внимание на следующее:
- Двигатель должен стабильно работать на холостых оборотах, без скачков и провалов.
- Набор оборотов должен быть плавным, без задержек или перебоев.
- При старте автомобиля не должно быть странных звуков, связанных с проводкой или соединениями.
Устранение ошибок:
- Неисправность системы зажигания: Проверьте катушку зажигания и распределитель, возможно, требуется их замена или регулировка.
- Неисправность датчиков: Если показания датчиков отклоняются от нормы, проверяйте их проводку, а также состояние датчиков. В случае износа замените датчики.
- Проблемы с заземлением: Проверьте все заземляющие соединения, возможно, потребуется дополнительная фиксация или очистка контактных мест.
- Нестабильная работа двигателя: Проверьте состояние проводки на предмет повреждений, также стоит обратить внимание на индикаторы на приборной панели, которые могут указать на проблемы с электросистемой.
Регулярная диагностика после подключения проводки поможет избежать длительных и сложных неисправностей, своевременно устраняя проблемы на начальном этапе.
Вопрос-ответ:
Какие особенности подключения проводки Луаз к двигателю ВАЗ?
Подключение проводки Луаз к двигателю ВАЗ требует внимания к особенностям обеих систем. Важно правильно соединить провода, чтобы избежать коротких замыканий и переполюсовок. Провода должны быть проложены так, чтобы не подвергать их перегреву или механическим повреждениям. Особое внимание стоит уделить системе зажигания и подключению датчиков, которые могут различаться по типу между Луаз и ВАЗ. Важно проверить схемы электрических соединений для обоих автомобилей, так как они могут не совпадать по цветовой маркировке проводов и функциям отдельных компонентов.
Нужно ли менять проводку полностью, чтобы установить двигатель ВАЗ в Луаз?
Не обязательно менять проводку целиком, если система подключения правильно адаптирована. Можно использовать адаптеры или переходники для подключения основных систем двигателя ВАЗ к проводке Луаз. Однако, в случае несоответствия разъемов и типов соединений, потребуется переделка части проводки, особенно в области датчиков, зажигания и подачи топлива. Также важно проверить совместимость зарядной системы и генератора, так как они могут отличаться по выходным характеристикам.
Как правильно подключить систему зажигания двигателя ВАЗ к проводке Луаз?
Для правильного подключения системы зажигания двигателя ВАЗ к проводке Луаз, нужно следовать точным схемам подключения, поскольку у ВАЗ система зажигания может отличаться по типу от Луаз. Прежде всего, нужно правильно подключить катушку зажигания, распределитель и датчики, контролирующие процесс искрообразования. Провода для подключения зажигания должны быть проложены таким образом, чтобы не возникали помехи, и их нужно защитить от воздействия высокой температуры.
Какие проблемы могут возникнуть при подключении проводки Луаз к двигателю ВАЗ?
При подключении проводки Луаз к двигателю ВАЗ возможны несколько проблем. Одна из них — несовпадение разъемов и цветовой маркировки проводов. Это может привести к ошибкам в подключении и в итоге — к неработающим системам. Также могут возникнуть проблемы с системой зарядки, если генератор ВАЗ имеет другую мощность, чем в Луаз. В некоторых случаях потребуется корректировка проводки для правильной работы системы управления двигателем, а также системы зажигания. Важно внимательно проверять каждый этап подключения, чтобы избежать поломок.
Какой инструмент понадобится для подключения проводки Луаз к двигателю ВАЗ?
Для подключения проводки Луаз к двигателю ВАЗ понадобится несколько инструментов. Во-первых, стандартный набор инструментов для работы с проводкой: пассатижи, обжимка для разъемов, изолента, термоусадочные трубки. Также может понадобиться мультиметр для проверки целостности проводов и правильности подключения. Если требуется прокладывать новые линии питания или сигнальные проводники, пригодятся также инструменты для зачистки проводов и соединения их с разъемами. Для более сложных манипуляций — например, если нужно переделывать элементы системы зажигания — может понадобиться также осциллограф для диагностики работы системы.»
