Как подключить реле 5 контактное камаз 9813777

Реле с артикулом 9813777 применяется в электросхеме грузовых автомобилей КамАЗ для управления мощными потребителями через маломощные управляющие цепи. Это пятиконтактное реле, конструктивно совместимое с типом 752.3747, используется в цепях включения света, вентиляции, звуковых сигналов и других нагрузок, требующих коммутации тока свыше 10 А.

Пятиконтактная конфигурация включает контакты: 85 и 86 – управляющая обмотка; 30 – общий вход питания; 87 – нормально разомкнутый контакт; 87а – нормально замкнутый контакт. При подаче напряжения на катушку между 85 и 86 происходит переключение между контактами 87а и 87, замыкая цепь на выходе.

Для корректной работы реле КамАЗ 9813777 необходимо обеспечить стабильное напряжение питания в диапазоне 12–14,5 В и применять провод сечением не менее 1,5 мм² для силовых цепей. При монтаже следует избегать перегрева контактов и окисления клемм – это основная причина отказов в эксплуатации.

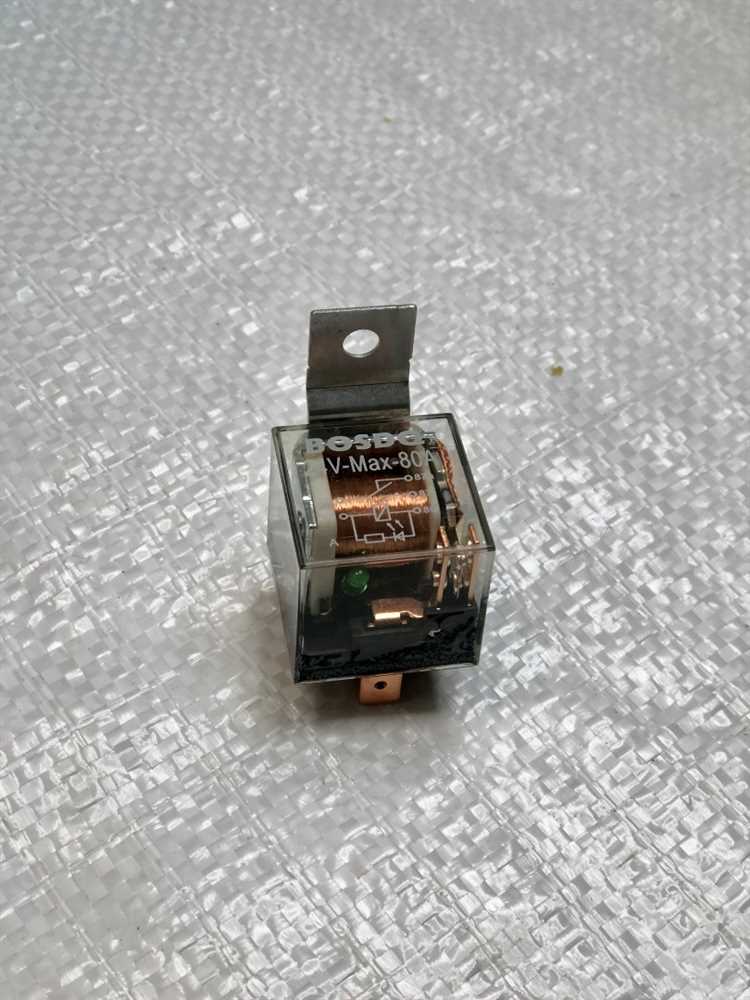

Назначение реле 5 контактного КамАЗ 9813777 в электрической цепи

Реле 5 контактное КамАЗ 9813777 используется для управления нагрузками с высоким током, такими как фары, электровентиляторы, обогреватели и звуковые сигналы. Оно обеспечивает коммутацию силовых цепей с минимальной нагрузкой на управляющую цепь, продлевая срок службы кнопок и переключателей в кабине водителя.

Контактная группа включает две силовые клеммы (30 и 87), одну переключающую (87а) и две управляющие (85 и 86). При подаче напряжения на управляющие контакты катушка реле замыкает цепь между 30 и 87, одновременно размыкая 30 и 87а. Это позволяет реализовать как простое включение, так и автоматическую смену режимов работы электрооборудования.

Использование реле 9813777 целесообразно при необходимости защиты токоведущих элементов от перегрева, стабилизации работы исполнительных устройств и минимизации потерь напряжения в цепи. Его применение особенно критично в условиях повышенной вибрации и перепадов температур, характерных для эксплуатации грузовиков КамАЗ.

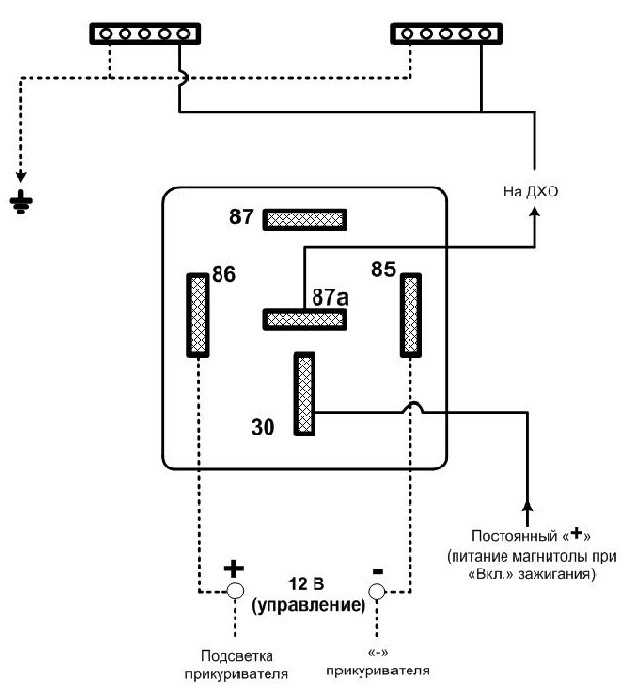

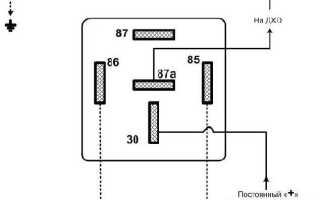

Распиновка контактов реле КамАЗ 9813777 с пояснениями

Контакт 30 – это общий вход питания. Сюда подаётся напряжение от аккумулятора или другого источника, которое далее будет переключаться на выходной контакт.

Контакты 85 и 86 – управляющая обмотка реле. На контакт 85 обычно подаётся масса, а на 86 – управляющий плюс с выключателя, датчика или блока управления. При наличии напряжения на этих контактах срабатывает электромагнит и замыкает силовые контакты.

Контакт 87 – нормально разомкнутый выход. После срабатывания реле питание с контакта 30 переходит сюда. Этот контакт используют для включения нагрузки при подаче управляющего сигнала.

Контакт 87a – нормально замкнутый выход. В отсутствии управляющего сигнала напряжение с 30 подаётся именно на этот контакт. После срабатывания реле цепь между 30 и 87a размыкается.

Важно соблюдать правильную ориентацию при подключении. Ошибки в распиновке могут привести к отказу оборудования или короткому замыканию. При замене реле необходимо удостовериться в идентичности маркировки и конфигурации контактов.

Необходимые инструменты и материалы для подключения реле

Для корректного подключения реле 5-контактного КамАЗ 9813777 потребуется подготовить строго определённый набор инструментов и материалов. Наличие каждого из них критически важно для обеспечения надёжного соединения и предотвращения перегрева контактов.

Перед началом работ убедитесь в отсутствии напряжения в системе. Контакты 85 и 86 предназначены для управляющей цепи, 30 – вход питания, 87 – выход на нагрузку, 87а – нормально замкнутый контакт. Маркировка должна соответствовать схеме, приведённой производителем.

Подключение реле в цепь ближнего света фар КамАЗ

Для подключения 5-контактного реле типа 9813777 в цепь ближнего света фар КамАЗ необходимо учитывать номинальные токи нагрузки, конфигурацию проводки и особенности электросхемы автомобиля. Реле используется для разгрузки штатного переключателя и обеспечения стабильного питания фар напрямую от аккумулятора через реле.

• Контакт 30 – подключается к плюсовой клемме аккумулятора через предохранитель номиналом 15–20 А. Используется провод сечением не менее 2,5 мм².
• Контакт 87 – соединяется с питающим проводом ближнего света. Рекомендуется использовать отдельную линию до распределительной колодки фар, избегая соединений через старую проводку.
• Контакт 85 – подключается к массе кузова или минусовой клемме аккумулятора. Контактное соединение должно быть надёжным, с предварительной зачисткой места контакта.
• Контакт 86 – соединяется с управляющим проводом, идущим от переключателя света фар. Этот сигнал активирует реле при включении ближнего света.
• Контакт 87а – не используется в данной схеме, его можно изолировать термоусадкой или колпачком.

После установки реле необходимо проверить напряжение на фарах при включенном ближнем свете. Напряжение должно быть близким к напряжению аккумулятора (не ниже 12,5 В при работающем двигателе). Это обеспечит максимальную яркость фар и продлит срок службы ламп. Все соединения должны быть выполнены с применением обжимных наконечников и защищены термоусадкой или герметичными соединителями для предотвращения коррозии.

Использование реле 9813777 для управления вентилятором охлаждения

Пятиконтактное реле КамАЗ 9813777 эффективно применяется для управления электрическим вентилятором системы охлаждения двигателя, особенно при установке дополнительного охлаждения на грузовиках и спецтехнике. Реле рассчитано на ток до 30 А, что позволяет подключать мощные вентиляторы напрямую, без необходимости в дополнительных промежуточных реле.

• Контакт 30 – подаётся постоянный «плюс» от аккумулятора через предохранитель номиналом 30 А. Рекомендуется использовать термопредохранитель, чтобы избежать перегрева провода при коротком замыкании.
• Контакт 87 – выход на вентилятор. Подключается к положительной клемме электромотора вентилятора. Второй контакт вентилятора соединяется с массой.
• Контакт 85 – подключается к термодатчику или к управляющему выходу ЭБУ, который замыкается на массу при достижении заданной температуры.
• Контакт 86 – подаётся «плюс» от замка зажигания, чтобы реле не работало при выключенном зажигании.
• Контакт 87а – остаётся незадействованным, так как используется схема с нормально разомкнутыми контактами.

Монтаж выполняется с использованием реле-блока с разъёмом, исключающим нагрев и потерю контакта. Все соединения должны быть обжаты и заизолированы термоусадкой. Не допускается использование скруток. Вентилятор должен быть установлен через виброизоляционные прокладки, чтобы снизить шум и вибрацию.

В системах с двумя вентиляторами допускается параллельное подключение обоих моторов к одному реле, если их суммарный ток не превышает 30 А. При превышении рекомендуется использовать два реле, управляемые от одного термодатчика через диодную развязку.

После установки требуется обязательная проверка температуры срабатывания, тока потребления и стабильности работы реле при длительной нагрузке.

Ошибки при подключении и способы их диагностики

При подключении реле КамАЗ 9813777 часто встречаются следующие ошибки:

1. Неправильная идентификация контактов. Один из основных источников проблем – путаница при подключении проводов к контактам реле. Важно точно следовать схеме подключения, так как реле имеет определенную маркировку для каждого контакта. Ошибка в подключении может привести к срабатыванию не того устройства или к полному отказу работы системы. Для диагностики этого необходимо использовать мультиметр для проверки наличия напряжения на каждом контакте согласно схеме.

2. Плохой контакт в разъемах. Некачественное соединение проводов в разъеме реле может вызвать неустойчивую работу устройства. Этот дефект можно выявить с помощью визуального осмотра разъемов на наличие следов окисления или повреждений. Для диагностики рекомендуется провести тест с помощью мультиметра на проверку сопротивления между контактами. Если сопротивление превышает норму, необходимо очистить разъемы или заменить поврежденные контакты.

3. Перегрузка цепи. Ошибки при расчете допустимой мощности, к которой подключается реле, могут привести к перегрузке цепи. Для устранения этой проблемы нужно проверить номинальные характеристики реле и соответствие потребляемой мощности. Дополнительное измерение тока с помощью амперметра поможет определить, соответствует ли ток нормам для данной модели реле.

4. Использование несоответствующих проводников. Важно использовать проводники, соответствующие требованиям по сечению и материалу. Ошибка в выборе проводов может привести к их перегреву и короткому замыканию. Для диагностики можно провести замер температуры проводов во время работы системы или измерить сопротивление проводки.

5. Несоответствие заземления. Отсутствие или неправильное подключение заземления – частая ошибка. Отсутствие стабильного заземления может привести к нестабильной работе реле или его повреждению. Проверка осуществляется с помощью измерения сопротивления между заземляющим контактом и корпусом автомобиля.

Диагностика этих ошибок поможет избежать сложных поломок и обеспечит стабильную работу системы подключения реле КамАЗ 9813777.

Проверка работоспособности реле после подключения

После установки реле КамАЗ 9813777 необходимо провести проверку его работоспособности. Для этого первым шагом будет подключение проводки согласно схеме, предоставленной производителем. Убедитесь, что все контакты правильно закреплены, а соединения надежно заизолированы. Неверное подключение может привести к короткому замыканию или неправильной работе устройства.

Проверьте, что на управляющем контакте реле (катушка) появляется питание, соответствующее номинальному значению. Для реле КамАЗ 9813777 оно обычно составляет 12 В. Если напряжение на катушке не соответствует норме, реле не будет работать должным образом. В этом случае стоит проверить источник питания и соединения.

Также важно проверить работу реле при высоких и низких температурах, чтобы убедиться в его стабильности в различных условиях эксплуатации. Для этого можно симулировать температурные колебания, подавая реле на мороз или оставляя его в теплом помещении и наблюдая за его реакцией при включении.

Если реле не переключается должным образом или не отвечает на сигнал, проверьте его катушку на обрыв с помощью омметра. Если катушка исправна, но реле все равно не работает, стоит заменить его на новое или провести дополнительную диагностику электрической схемы.

Также рекомендуется в процессе эксплуатации периодически проверять контактные соединения реле, так как из-за вибрации или перепадов температур они могут ослабевать или корродировать, что снижает эффективность работы устройства.

Снятие и замена реле 5 контактного КамАЗ 9813777 своими руками

Для замены реле 5 контактного КамАЗ 9813777 необходимо подготовить набор инструментов: ключи, отвертки, изолента и новый элемент реле. Процесс включает в себя несколько этапов, которые следует выполнить строго по порядку для обеспечения корректной работы системы.

Первый этап – отключение аккумулятора. Это обязательная мера безопасности, чтобы исключить вероятность короткого замыкания и повреждения электрооборудования. Отключив минусовую клемму, приступайте к следующему шагу.

Реле обычно расположено в блоке управления рядом с предохранителями. Для удобства лучше снять крышку блока, если она присутствует. Найдите реле 5 контактное, ориентируясь на маркировку на корпусе.

Перед снятием реле, тщательно осмотрите его на наличие повреждений или следов перегрева. Если реле не поддается снятию вручную, используйте подходящий инструмент, чтобы аккуратно извлечь его из гнезда.

После снятия старого реле необходимо проверить контакты на повреждения. Если на контактах или в месте установки есть загрязнения, их следует очистить с помощью изопропилового спирта или специального очистителя для контактов.

Установите новое реле, убедившись, что оно соответствует маркировке 9813777 и правильно вставлено в разъем. Убедитесь, что все контакты плотно сидят и нет зазоров. После установки подсоедините аккумулятор.

После установки реле проверите его работу. Включите зажигание и проверьте, функционирует ли оборудование, связанное с реле. Если возникнут проблемы с контактом, повторно проверьте правильность установки реле и чистоту контактов.

Процесс замены реле не требует специальных знаний, но важно соблюдать осторожность и внимательно следить за каждым шагом, чтобы избежать поломок и повреждений.

Вопрос-ответ:

Как правильно подключить реле КамАЗ 9813777 с 5 контактами?

Для подключения реле КамАЗ 9813777 нужно учитывать правильность соединений каждого контакта. Реле имеет пять контактов: два из которых предназначены для питания катушки реле, один для подключения управления, а два остальных — для подключения нагрузки. Первым шагом нужно подключить два контакта катушки к источнику питания с учетом полярности. Затем один из оставшихся контактов подключается к управляющему сигналу, а два контакта для нагрузки соединяются с соответствующими проводами, которые будут управлять подключаемыми устройствами.

Какая роль у каждого контакта в реле КамАЗ 9813777?

Реле КамАЗ 9813777 с пятью контактами служит для управления цепями. Два контакта предназначены для подключения катушки реле, через которые подается напряжение для активации реле. Один контакт используется для подключения управляющего сигнала, который активирует реле. Оставшиеся два контакта служат для соединения с внешними устройствами или цепями, которые реле должно замкнуть или разомкнуть, в зависимости от сигнала на управляющем контакте.

Что будет, если неправильно подключить реле КамАЗ 9813777?

Неправильное подключение реле КамАЗ 9813777 может привести к его неисправности или неправильной работе подключенных устройств. Если катушка реле подключена с нарушением полярности, оно может не сработать или выйти из строя. Неверное подключение контактов для нагрузки также приведет к тому, что цепь будет либо не замкнута, либо замкнута неправильно, что нарушит работу всей системы. Поэтому важно строго соблюдать схему подключения.

Как можно проверить работоспособность реле КамАЗ 9813777?

Для проверки реле КамАЗ 9813777 можно использовать мультиметр, проверив сопротивление катушки реле. Для этого нужно измерить сопротивление между контактами катушки — оно должно быть в пределах нормы, обычно от 60 до 100 Ом. Также можно проверить работу реле путем подачи управляющего сигнала и замера напряжения на контактах нагрузки. При правильном подключении, реле должно замкнуть контакты и подать напряжение на подключенные устройства.

Какие ошибки могут возникнуть при подключении реле КамАЗ 9813777?

Основными ошибками при подключении реле КамАЗ 9813777 могут быть: перепутанные контакты катушки и управляющего сигнала, неверное подключение к цепи нагрузки (например, замкнутые или разомкнутые контакты), а также использование неправильного источника питания для катушки реле. Такие ошибки могут привести к неисправности самого реле или неправомерной работе всей электрической схемы. Важно всегда проверять схему подключения и корректность всех соединений перед включением.

Как правильно подключить реле 5-контактное КамАЗ 9813777?

Для подключения реле КамАЗ 9813777 необходимо соблюдать несколько простых шагов. На реле 5 контактов: два из которых для питания (30 и 87), два для управления (85 и 86), и один для подключения нагрузки (87а). Контакты 85 и 86 используются для подачи сигнала на катушку реле, которая активирует переключение между контактами 87 и 87а. Контакт 30 подключается к источнику питания, а контакт 87 — к цепи нагрузки, которая будет подключаться к электрооборудованию автомобиля. Также важно соблюдать полярность при подключении управления и нагрузки для обеспечения надежной работы устройства. Прежде чем подключать реле, рекомендуется убедиться, что все провода и контакты очищены от загрязнений и коррозии.
