Установка стартера 362А на ЛуАЗ 969М требует точного понимания электрической схемы автомобиля и особенностей самого устройства. Стартер 362А представляет собой мощный электромотор с втягивающим реле, рассчитанный на работу в 12-вольтовой системе. Его установка возможна без значительных переделок, но требует аккуратного подхода к подключению питания и заземления.

Прежде чем приступить к монтажу, необходимо отключить аккумулятор, чтобы исключить короткое замыкание. Плюсовой провод сечением не менее 16 мм² подводится от аккумулятора к основной клемме стартера. Заземление осуществляется через корпус – важно очистить точку крепления от краски и ржавчины для обеспечения надёжного контакта.

Управляющий провод от замка зажигания подключается к контактной группе втягивающего реле. На ЛуАЗ 969М чаще всего используется замок старого образца с отдельным выходом на стартер, поэтому дополнительное реле не требуется. Однако, если проводка модернизировалась, может потребоваться установка промежуточного реле для стабилизации тока запуска.

Особое внимание следует уделить креплению корпуса стартера. Крепёжные отверстия на двигателе УМЗ-969 легко совмещаются с фланцем 362А, но рекомендуется использовать шайбы и стопорные гайки, чтобы избежать разбалтывания от вибраций. После монтажа необходимо провести пробный запуск, проверив напряжение на клеммах и отсутствие искрения.

Выбор подходящего стартера 362а для установки на ЛуАЗ 969М

Для установки стартера 362а на ЛуАЗ 969М критично учитывать тип двигателя – штатно устанавливался МеМЗ-967 с фланцевым креплением. Стартера 362 серии имеют несколько модификаций, различающихся по длине вала, количеству зубьев на бендиксе и конфигурации крепёжных ушей. Подходящий вариант – СТ362А1 с редуктором и бендиксом на 9 зубьев, рассчитанный на венец диаметром 250 мм.

Диаметр посадочного фланца стартера должен быть 78 мм, а расстояние между крепёжными отверстиями – 105 мм. Важно выбирать стартер с втягивающим реле, расположенным под углом, чтобы не упирался в элементы кузова или раму. Мощность не менее 1,5 кВт обеспечит уверенный запуск в холодное время года.

Оптимальным считается стартер с металлическим корпусом редуктора и защитой втягивающего реле от влаги. Модели с обозначением «Р» (редукторные) предпочтительны – они легче, экономичнее и обеспечивают больший крутящий момент при пуске. Проверяйте совместимость бендикса с маховиком: число и шаг зубьев должны совпадать с заводским венцом МеМЗ-967.

Не рекомендуется использовать модификации без редуктора или с длинным якорем – они требуют доработок по месту и могут зацеплять элементы моторного отсека. Перед покупкой желательно провести примерку корпуса стартера к колоколу коробки, особенно если ранее проводились переделки сцепления или маховика.

Необходимые инструменты и материалы для подключения стартера

Для корректной установки и подключения стартера 362а на ЛуАЗ 969М потребуется подготовить точный набор инструментов и расходных материалов. От их качества напрямую зависит надёжность соединений и срок службы системы запуска.

• Ключи рожковые и накидные: размеры 10, 13, 17 и 19 мм – для демонтажа старого стартера и установки нового.
• Трещотка с головками: удобно использовать при ограниченном доступе к крепежу стартера и клеммам на корпусе.
• Отвёртка крестовая средней длины – для работы с клеммными колодками и крепёжными элементами проводки.
• Паяльник 60–100 Вт с оловом и флюсом – для надёжной фиксации концов проводов и клемм, исключая плохой контакт.
• Обжимной инструмент (кримпер) – необходим для установки медных кабельных наконечников на силовые провода.
• Изолента ПВХ и термоусадочная трубка – для дополнительной защиты соединений от влаги и коррозии.
• Провода сечением не менее 16 мм² – силовой кабель от аккумулятора к стартеру, выдерживающий пусковые токи до 200 А.
• Медные кольцевые наконечники под болт М8 или М10 – подбираются по диаметру силовых клемм стартера и массы.
• Реле стартера (если отсутствует в схеме) – желательно типа 90.3708 или аналогичное, с рабочим током не ниже 30 А.
• Массовый провод сечением не менее 16 мм² – для надёжного соединения корпуса стартера с кузовом или двигателем.
• Щётка по металлу и контактная паста – для зачистки и обработки посадочных мест под болты массы и клеммы питания.

Перед началом работ необходимо отключить аккумуляторную батарею и убедиться в наличии всех перечисленных элементов. Это исключит необходимость остановки процесса установки и снизит риск повреждения оборудования.

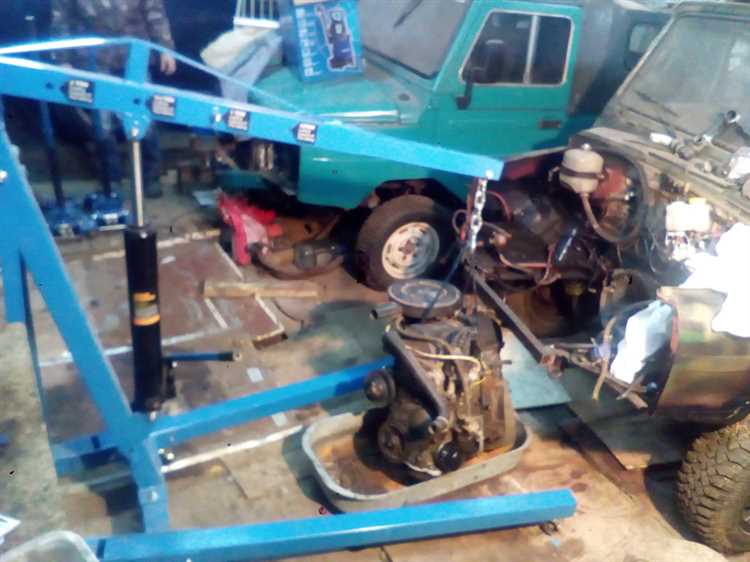

Подготовка двигателя и места установки стартера 362а

Перед установкой стартера 362а на ЛуАЗ 969М необходимо тщательно подготовить как двигатель, так и место его крепления. Начните с проверки состояния крепежных элементов и очищения рабочего пространства от грязи и коррозии.

1. Убедитесь, что на двигателе отсутствуют следы коррозии и повреждения, особенно в местах крепления стартера. Эти участки должны быть свободны от ржавчины и грязи, так как это может повлиять на установку и надежность крепления устройства. При необходимости, используйте щетку или шлифовальную бумагу для очистки от окислов.

2. Отключите аккумулятор, чтобы избежать короткого замыкания при работе с электропроводкой и стартером. Также убедитесь в отсутствии напряжения в цепи, прежде чем начать монтаж.

3. Проверьте посадочное место стартера на блоке двигателя. На ЛуАЗ 969М место крепления стартера должно быть ровным и не иметь повреждений, так как это обеспечит правильное расположение стартера и минимизирует вибрации в процессе его работы. Проверьте, чтобы резьбовые отверстия не были повреждены или забиты грязью.

4. При установке стартера 362а важно учесть положение его клемм и проводки. Позиционируйте стартер таким образом, чтобы его провода не были в опасности от перегиба или перетирания. Убедитесь, что стартер не мешает другим элементам двигателя, особенно в районе радиатора и системы охлаждения.

5. Подготовьте крепежные болты, чтобы они соответствовали размерам и стандартам, предусмотренным для стартеров 362а. Использование неподобающих болтов или шайб может привести к ослаблению крепления и неправильной работе устройства.

6. При установке стартера также важно обратить внимание на его положение относительно маховика. Убедитесь, что стартер правильно совмещен с зубчатым венцом маховика для предотвращения неэффективного пуска и излишнего износа.

После завершения подготовительных работ, можно приступать к установке стартера, тщательно следя за точностью всех манипуляций.

Снятие старого стартера и проверка посадочного гнезда

Для начала работы отключите аккумулятор, чтобы избежать короткого замыкания при манипуляциях с электрической частью стартера. Затем найдите стартер, который находится на правой стороне двигателя, крепится на два болта. Убедитесь, что двигатель холодный, чтобы избежать ожогов.

Используйте ключ на 13 мм для ослабления и удаления крепежных болтов, удерживающих стартер. После того как болты сняты, аккуратно отсоедините стартер от двигателя, избегая повреждений проводки и контактов.

Следующим шагом проверьте посадочное гнездо. Оно должно быть свободным от грязи, коррозии и других загрязнений. Для этого используйте чистую ткань или щетку, чтобы удалить остатки масла или грязи. Осмотрите внутреннюю часть гнезда на наличие трещин или износа, так как это может привести к неправильной посадке нового стартера или его неисправности.

Для проверки правильности посадки гнезда, вставьте новый стартер в монтажное место и проверьте, чтобы он легко и без зазоров сел в посадочное отверстие. Если есть проблемы с посадкой, это может означать, что посадочное место повреждено, и потребуется его дополнительная обработка или замена.

Перед установкой нового стартера убедитесь, что посадочное гнездо не имеет дефектов, и оно идеально подходит для нового устройства. Это предотвратит возможные проблемы с установкой и эксплуатацией нового стартера.

Механическая установка стартера 362а на двигатель ЛуАЗа

Для правильной установки стартера 362а на двигатель ЛуАЗа необходимо учесть особенности конструкции и расположения элементов автомобиля. Стартёр 362а предназначен для установки на рядные четырехцилиндровые двигатели, и его монтаж требует точного соблюдения последовательности шагов.

Первоначально необходимо обеспечить доступ к месту установки. Для этого снимите защитный кожух, если он имеется, и отсоедините аккумулятор для предотвращения короткого замыкания. После этого нужно ослабить крепежные болты старого стартера, чтобы освободить место для нового устройства.

Шаг 1: Установка корпуса стартера. Разместите стартер в посадочном месте на блоке двигателя. Убедитесь, что все направляющие втулки и отверстия точно совпадают. Прокачайте стартер, чтобы не повредить соединительные элементы.

Шаг 2: Крепление стартера. Закрутите болты крепления стартера в штатные отверстия. Используйте ключи с моментом затяжки, указанным в инструкции. Нельзя допускать ослабления крепежных элементов, так как это может привести к повреждениям или вибрациям во время работы стартера.

Шаг 3: Подключение проводов. Подсоедините электрические провода к стартеру. Начинайте с провода, подающего питание, затем подключите провод от выключателя зажигания. Проверьте, чтобы все соединения были надежными и не имели коррозии.

Шаг 4: Проверка работы. После установки и подключения всех проводов проверьте работу стартера. Включите зажигание и прокачайте стартер несколько раз, наблюдая за его поведением. Убедитесь, что стартер вращается без посторонних шумов и сопротивлений.

Проверьте, что стартер установлен на уровне с маховиком, и не имеет люфта. Если стартер не запускается или вращается с усилием, проверьте правильность подключения проводки и крепления.

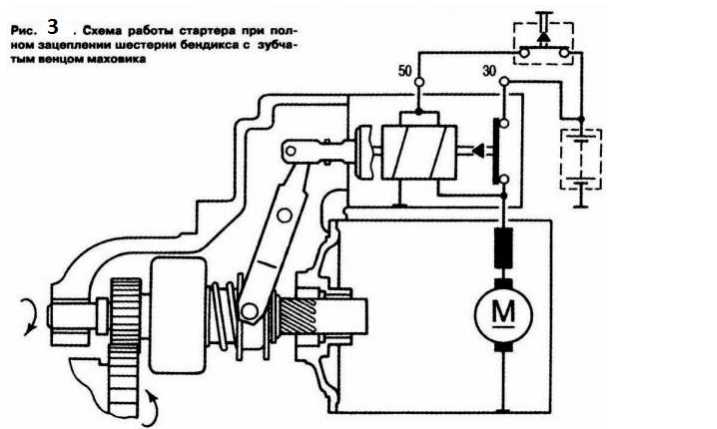

Схема электрического подключения стартера 362а к бортовой сети

Для правильного подключения стартера 362а к бортовой сети автомобиля ЛуАЗ 969М необходимо соблюдать последовательность и точность подключения проводов и контактов. Следующие шаги помогут вам правильно выполнить подключение.

Основные элементы схемы:

• Провод от аккумулятора – толстый провод от аккумулятора, который подает напряжение на стартер. Обычно он подключается к клемме «С» (система).
• Провод от кнопки стартера – тонкий провод, соединяющий кнопку запуска с соленоидом стартера для активации механизма.
• Массирование стартера – корпус стартера должен быть подключен к общему корпусу автомобиля для создания надежного контакта массы.
• Провод от генератора – соединение с генератором для корректной работы системы зарядки.

Процесс подключения:

1. Подключите провод от положительной клеммы аккумулятора к клемме «С» на стартере.
2. На стартере найдите клемму для подключения сигнального провода. Подключите тонкий провод, который идет от кнопки запуска или реле.
3. Убедитесь, что провод массы от стартера надежно соединен с кузовом автомобиля. Это необходимо для нормальной работы электрической системы.
4. При подключении провода от генератора убедитесь, что соединение выполнено в соответствии с техническими характеристиками, чтобы избежать перегрузки.
5. Проверьте надежность всех соединений, чтобы избежать коротких замыканий и неисправностей в цепи.

После выполнения всех подключений тщательно проверьте систему на наличие утечек тока и работоспособность стартера. Также рекомендуется использовать подходящие по диаметру провода для минимизации потерь энергии и улучшения работы электрической системы.

Проверка контактов, массы и качества соединений

Перед установкой стартера 362А на ЛуАЗ 969М важно тщательно проверить все контакты, соединения и массы. Некачественная проводка или слабый контакт могут привести к неправильной работе устройства или даже к его повреждению.

Первым шагом является осмотр контактов на стартере. Убедитесь, что они не повреждены и не имеют следов коррозии. Для этого используйте чистящую жидкость или мягкую щетку. Если контакты сильно загрязнены, очистите их с помощью мелкой шкурки или металлической щетки, избегая повреждений самой поверхности.

Особое внимание стоит уделить проводам, соединяющим стартер с аккумулятором и замком зажигания. Проводка должна быть без излишних изгибов, разрывов и повреждений изоляции. Места подключения проводов к клеммам следует тщательно очищать, а затем проверять на надежность затяжки. Слабый контакт может привести к перегреву и быстрому выходу из строя оборудования.

Для проверки массы необходимо убедиться, что провод, соединяющий кузов с аккумулятором, находится в хорошем состоянии и не имеет окислений. Если масса не будет работать должным образом, стартер не получит нужного тока. Проверьте место крепления массы на кузове, оно должно быть чистым и надежно закрепленным. Окисленные участки нужно зачистить до металлического блеска и, если требуется, заменить соединительный болт.

Каждое соединение следует проверять на качество контакта с помощью мультиметра. Напряжение на клеммах стартера должно быть в пределах номинала, если напряжение ниже, это может свидетельствовать о плохом соединении или недостаточной массе. Также можно слегка подтянуть болты на клеммах, чтобы улучшить контакт.

При проверке проводов обратите внимание на их сопротивление. Для этого замерьте сопротивление между проводами и клеммами стартерной системы. Оно должно быть минимальным. Если сопротивление слишком высокое, провода необходимо заменить или зачистить их контакты.

Пробный запуск двигателя и устранение возможных неисправностей

После подключения стартера 362А на ЛуАЗ 969М важно выполнить пробный запуск двигателя, чтобы убедиться в правильности монтажа и отсутствии неисправностей. Перед запуском следует тщательно проверить все соединения проводов и контактов, особенно на стартере и аккумуляторе. Убедитесь, что на аккумуляторе достаточно заряда, а кабели надежно закреплены, без признаков коррозии.

Первоначально проверьте положение трансмиссии – она должна находиться в нейтральном положении. Включите зажигание, и после этого кратковременно нажмите на кнопку стартера. Если стартер не работает, проверьте проводку на наличие повреждений и перекрученных проводов. Недостаточное питание может быть причиной отказа в работе стартера, поэтому стоит проверить состояние аккумулятора и его заряд. Также возможна проблема с реле или предохранителями, которые следует проверить и при необходимости заменить.

Если стартер начинает крутить двигатель, но он не запускается, проверьте систему подачи топлива. Убедитесь, что бензин поступает в карбюратор, а топливный насос работает исправно. Также важно проверить свечи зажигания: если они загрязнены или изношены, двигатель может не запуститься. Прочистите свечи или замените их на новые, чтобы устранить возможную проблему.

Если двигатель запускается, но сразу же глохнет, возможны проблемы с системой зажигания или подачей топлива. Проверьте настройку системы зажигания, в частности, момент зажигания, а также состояние топливного фильтра. Также стоит проверить, не перекрыты ли воздухозаборники, что может привести к недостаточной подаче воздуха в двигатель.

В случае, если стартер не останавливается после запуска двигателя, необходимо отключить аккумулятор и проверить работу реле, а также наличие возможных коротких замыканий в системе управления стартером.

Для успешного запуска двигателя необходимо убедиться в отсутствии утечек масла и охлаждающей жидкости, а также в правильной работе всех датчиков. Регулярно проверяйте уровень жидкостей и следите за состоянием всех компонентов для предотвращения дальнейших неисправностей.

Вопрос-ответ:

Как правильно подключить стартер 362А на ЛуАЗ 969М?

Для подключения стартера 362А на ЛуАЗ 969М необходимо следовать пошаговой инструкции. Сначала убедитесь, что аккумулятор отключен. Затем подсоедините главный провод от аккумулятора к клемме «плюс» стартера. После этого подключите клемму «минус» к корпусу автомобиля или к отдельному проводнику, соединенному с землей. Убедитесь в надежности всех соединений, чтобы избежать коротких замыканий.

Какие инструменты понадобятся для подключения стартера 362А?

Для подключения стартера 362А на ЛуАЗ 969М потребуется минимальный набор инструментов. Вам понадобятся отвертки для работы с клеммами, ключи для крепления проводов, а также мультиметр для проверки целостности электрической цепи. Важно использовать изолированные инструменты, чтобы предотвратить поражение электрическим током.

Какие ошибки могут возникнуть при подключении стартера 362А на ЛуАЗ 969М?

Основные ошибки, которые могут возникнуть при подключении стартера 362А, включают неправильное подключение проводов (например, перепутанные «плюс» и «минус»), слабые контакты, что может привести к плохому контакту и недостаточной мощности для старта. Также часто бывает, что не проверяют на исправность аккумулятор перед подключением. Важно тщательно проверить все соединения и убедиться, что стартер и аккумулятор исправны.

Как проверить работоспособность подключенного стартера 362А на ЛуАЗ 969М?

После подключения стартера 362А на ЛуАЗ 969М можно проверить его работоспособность следующим образом: включите зажигание и нажмите на кнопку пуска. Если стартер работает правильно, двигатель должен завестись. При этом обратите внимание на странные шумы или запах гари — они могут указывать на неисправность стартера или неправильное подключение.

Можно ли установить стартер 362А на другие автомобили, кроме ЛуАЗ 969М?

Стартер 362А был предназначен для ЛуАЗ 969М, однако теоретически его можно установить и на другие автомобили, если они имеют аналогичные параметры и особенности подключения. Важно учитывать мощность и крепежные элементы, соответствующие конкретной модели автомобиля. Перед установкой на другой автомобиль рекомендуется проконсультироваться с автослесарем для проверки совместимости.

Как правильно подключить стартер 362А на ЛуАЗ 969М?

Для подключения стартера 362А на ЛуАЗ 969М необходимо соблюдать несколько ключевых шагов. Во-первых, отключите аккумулятор, чтобы избежать короткого замыкания. Затем убедитесь, что стартер установлен на своем месте и закреплен с помощью болтов. После этого подключите провода: к клемме «С» (пусковая клемма) подсоедините провод, идущий от аккумулятора, а к клемме «М» (управляющая) — провод от кнопки стартера или от реле. Также важно правильно подключить шнур с заземлением, чтобы избежать проблемы с проводкой. После подключения убедитесь в надежности всех соединений, чтобы стартер работал корректно. После завершения работы можно подключить аккумулятор и проверить стартер на функционирование.
