Тахометр на КамАЗ – не просто прибор для отображения оборотов двигателя, а важный элемент, позволяющий водителю контролировать нагрузку на мотор и избегать его перегрева или износа. Заводские комплектации не всегда оснащены точными или удобными для восприятия тахометрами, поэтому установка современного устройства – логичный шаг для повышения эффективности эксплуатации.

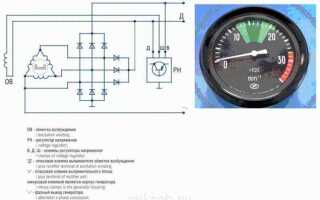

Для подключения тахометра потребуется доступ к сигнальному проводу с датчика частоты вращения, который обычно расположен на коробке передач или в районе маховика. На моделях КамАЗ с механическим приводом датчика следует использовать преобразователь импульсов в электрический сигнал. В случае с двигателями, оснащёнными электронным управлением, подключение можно реализовать напрямую к выходу ЭБУ.
Необходимый инструмент: мультиметр, изоляционная лента, клеммы, паяльник, термоусадка, отвертки и ключи. Также потребуется схема электропроводки конкретной модели КамАЗа – например, у 6520 и 43118 есть отличия в прокладке жгутов и расположении разъемов.

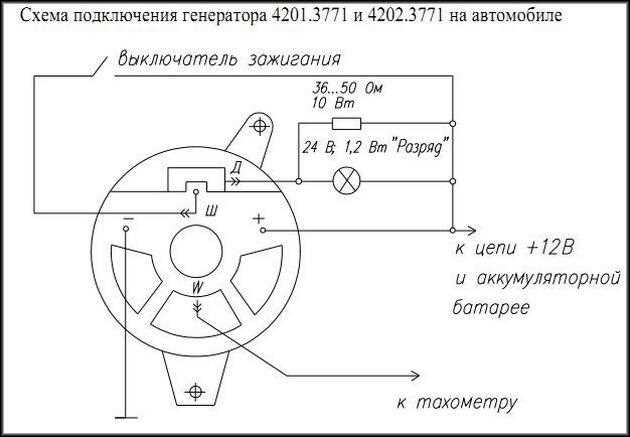

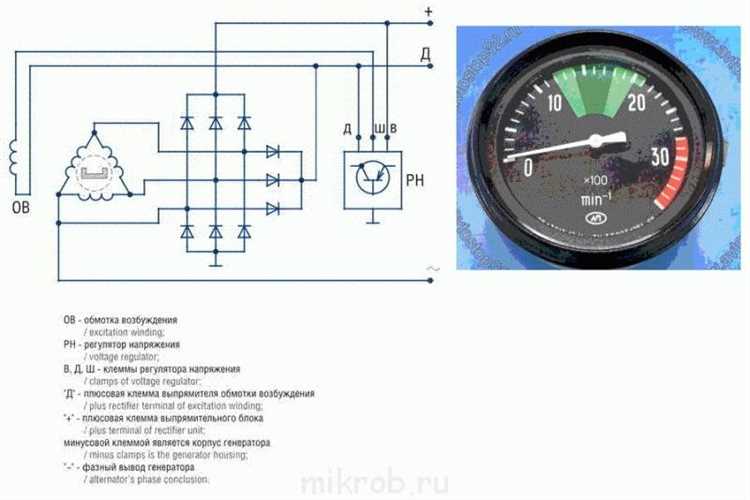

Важно: питание тахометра подключается через зажигание (клемма 15), масса – к кузову (клемма 31), а сигнальный провод – к выходу с датчика (обычно маркируется как W или S). Неправильное подключение может привести к неверным показаниям или поломке прибора.
После подключения важно откалибровать тахометр. Большинство современных моделей имеют встроенный режим настройки под количество импульсов на оборот – для КамАЗов это обычно 2 импульса на оборот, но точное значение зависит от типа используемого датчика.
Выбор подходящего типа тахометра для КамАЗа
Для более современных моделей с электронными блоками управления двигателем предпочтительнее использовать тахометры, поддерживающие сигнал с датчиков положения коленчатого вала (ДПКВ). Эти приборы обеспечивают высокую точность показаний и совместимы с цифровыми интерфейсами.
Устаревшие механические тахометры на тросике могут применяться только в тех случаях, если конструкция двигателя допускает установку тросового привода, что характерно для ранних моделей. Однако такие приборы менее надёжны, требуют регулярной смазки и чувствительны к изгибу троса.
Перед покупкой необходимо проверить диапазон измерений тахометра – он должен соответствовать максимальным оборотам конкретного двигателя. Например, для двигателей КамАЗ-740 актуален диапазон до 3000 об/мин, в то время как для новых модификаций может потребоваться прибор с верхним пределом 3500–4000 об/мин.
Также стоит учитывать наличие подсветки, совместимость по питанию (12 В или 24 В), а в случае установки в нестандартную приборную панель – габаритные размеры корпуса тахометра. Выбор следует делать только среди проверенных брендов: DAAZ, АВТОПРИБОР, либо импортные аналоги, поддерживающие работу в условиях повышенной вибрации и пыли.
Необходимые инструменты и материалы для установки
Для самостоятельного подключения тахометра на КамАЗ потребуется следующий набор инструментов и расходников, обеспечивающих точность и надежность монтажа.
- Цифровой мультиметр – для проверки напряжения, целостности цепей и определения сигнальных проводов.
- Набор отверток с изолированными ручками – для демонтажа панели приборов и подключения к клеммам тахометра.
- Паяльник с тонким жалом и припой с флюсом – для качественного соединения проводов и исключения окисления контактов.
- Термоусадочные трубки разных диаметров – для изоляции паяных соединений и предотвращения короткого замыкания.
- Кусачки и стриппер – для зачистки и обрезки проводов без повреждения жил.
- Изолента ПВХ и тканевая автоизоляция – для закрепления и дополнительной защиты проводки.
- Провода с сечением 0,75–1 мм², многожильные – для подключения сигнального и питающего кабеля тахометра.
- Клеммы «мама-папа» или кольцевые – для быстросъемного подключения к штатной проводке.
- Дополнительный предохранитель на 1–3 А с держателем – для защиты тахометра от перепадов напряжения.
- Тахометр, совместимый с дизельными двигателями КамАЗ – желательно со встроенной настройкой количества импульсов на оборот.
Все соединения следует выполнять после отключения аккумуляторной батареи. При использовании универсального тахометра необходимо уточнить тип сигнала с генератора или контроллера ЭБУ, если он установлен.

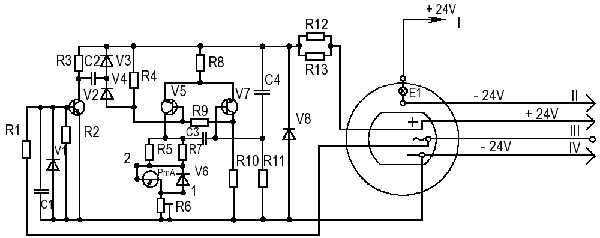

Определение точки подключения сигнального провода тахометра
При использовании ЭБУ (электронного блока управления) на современных моделях КамАЗов возможно получение сигнала с контакта, обозначенного как «тахосигнал» или «RPM». Конкретное расположение зависит от модели ЭБУ и схемы распиновки. Перед подключением необходимо свериться с технической документацией блока.
Сигнальный провод должен быть экранированным для минимизации помех. Прокладку выполнять вдали от высоковольтных проводов и элементов зажигания. Подключение производить через клемму, пайку или специализированый разъём, исключающий окисление контактов.

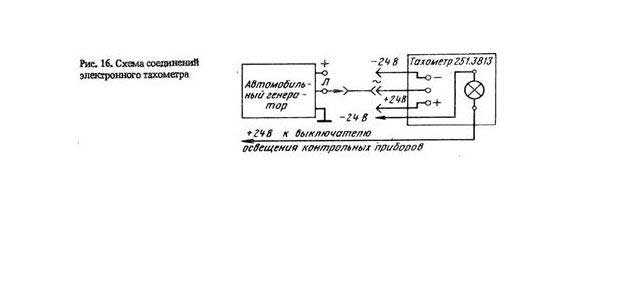

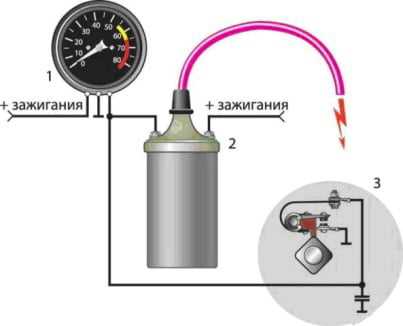

Пошаговое подключение тахометра к электросхеме КамАЗа
1. Отключить аккумуляторную батарею для предотвращения короткого замыкания. Проверить отсутствие напряжения на клеммах бортовой сети.
2. Найти штатный разъем датчика частоты вращения. На большинстве моделей КамАЗ он расположен на коробке передач или на генераторе, в зависимости от конструкции. Датчик должен быть индукционного типа с выходом сигнала на тахометр.
3. Протянуть сигнальный провод от датчика до места установки тахометра. Использовать экранированный кабель длиной не более 3 метров для защиты от помех. Зачистить концы и обжать клеммы.
6. Подключить “массу” тахометра к надежной точке заземления на кузове. Контакт должен быть зачищен от краски и ржавчины, болт хорошо затянут.
7. Установить тахометр в приборную панель, зафиксировать крепежом. Проверить надежность соединений, проложить провода так, чтобы исключить трение и перегрев.
8. Включить зажигание, запустить двигатель. Проверить показания тахометра на холостом ходу и при увеличении оборотов. При необходимости провести калибровку с использованием сервисного режима или подстройкой потенциометра на корпусе прибора.
Настройка тахометра под параметры двигателя
Для корректной работы тахометра на КамАЗе необходимо задать точное количество импульсов на один оборот коленчатого вала. Большинство дизельных двигателей КамАЗ оснащены датчиком, установленным на маховике, который формирует определённое количество импульсов за один оборот. Например, если на венце маховика 116 зубьев, то датчик будет формировать 116 импульсов.
Перед настройкой необходимо узнать технические характеристики конкретного двигателя. Для модели КамАЗ-740 значение обычно составляет 116 импульсов. Это число вводится в память тахометра, если он цифровой и имеет программируемый режим. Для аналоговых моделей используется подбор резисторов или переключение DIP-переключателей, если такие имеются.
После подключения необходимо выполнить калибровку. Запустите двигатель и сравните показания тахометра с эталонным устройством, например, диагностическим сканером или заводским прибором. Если отклонение превышает 5%, внесите корректировки, изменив коэффициент импульсов.
В некоторых моделях тахометров предусмотрен режим автокалибровки – при удержании кнопки в течение 10 секунд устройство входит в режим настройки. Далее, на холостом ходу и при определённой частоте оборотов (например, 1500 об/мин) тахометр автоматически подстраивается под сигнал с датчика.
После настройки закрепите прибор, проверьте надёжность контактов и проведите тест-драйв с постоянным контролем показаний. При необходимости повторите точную подстройку коэффициента до достижения совпадения с фактическими оборотами двигателя.
Проверка работы тахометра и устранение возможных сбоев
Для того чтобы тахометр на КамАЗе работал корректно, необходимо проводить регулярную проверку его работы. В первую очередь стоит обратить внимание на показания прибора, сравнив их с оборотами двигателя, которые можно оценить визуально, например, по звуку работы мотора. Нормальные значения оборотов для КамАЗа – 800–1000 об/мин на холостом ходу и до 2500 об/мин при максимальной нагрузке.
Проверка подключения тахометра: При первом запуске стоит убедиться, что тахометр правильно подключен. Важно проверить соединения проводов: если они ослаблены или повреждены, прибор не будет работать. Если тахометр не включается, проверьте контактные соединения и заземление устройства.
Неисправности тахометра: Основные проблемы, с которыми могут столкнуться владельцы КамАЗов, это полное отсутствие показаний или нестабильные значения на экране. Часто такие проблемы связаны с повреждением датчика оборотов или проводки. Для диагностики можно использовать мультиметр, чтобы проверить сопротивление на выходе датчика. Если оно не соответствует номинальному, датчик подлежит замене.
Ошибки в показаниях: Если тахометр показывает неверные обороты, причиной может быть ошибка в калибровке устройства или неисправность самого тахометра. Для устранения такой проблемы рекомендуется провести калибровку тахометра в сервисном центре или самостоятельно, если это возможно по инструкции. В случае неисправности прибора его заменяют на новый, учитывая модель КамАЗа и тип тахометра.
Устранение сбоя в сигнале тахометра: Если тахометр работает с перебоями или не реагирует на изменение оборотов двигателя, стоит проверить проводку на наличие повреждений и замыкания. Также возможно, что неисправен сам датчик, который передает сигнал на прибор. Для тестирования датчика можно подключить его к исправному тахометру и проверить работоспособность.
Замену датчика оборотов следует проводить, если на тахометре отображаются «зависшие» или неверные значения. Для замены нужно аккуратно открутить старый датчик, установить новый и подключить его к системе с соблюдением всех инструкций.
После устранения неисправностей следует повторно проверить работу тахометра на разных режимах работы двигателя, чтобы удостовериться в правильности его показаний. Если проблемы продолжают возникать, рекомендуется обратиться в сервис для более глубокой диагностики и ремонта.
Вопрос-ответ:
Как правильно подключить тахометр на КамАЗ, если у меня нет опыта в электрике?
Для начала важно понять, какой тип тахометра вы хотите установить, так как различные модели могут требовать разные подключения. В большинстве случаев вам потребуется подключить тахометр к бортовой сети автомобиля, что включает в себя подключение к датчику оборотов двигателя. Начните с того, чтобы найти место для установки устройства, обычно это место на приборной панели. Затем подключите провод от тахометра к соответствующему разъему на датчике оборотов или на распределительном щите. Если тахометр имеет дополнительную настройку для работы с конкретной моделью двигателя, обязательно ознакомьтесь с инструкцией. Помните, что если вы не уверены в своих силах, лучше обратиться к специалисту для выполнения подключения.
Что нужно для самостоятельной установки тахометра на КамАЗ?
Для установки тахометра на КамАЗ своими руками вам понадобятся несколько инструментов и материалов: сам тахометр, комплект проводки, возможно, переходник для подключения к датчику оборотов двигателя, а также инструменты для работы с проводкой (например, отвертки, изолента, клеммные колодки и зажимы). Если тахометр предполагает установку на приборную панель, подготовьте также крепежные элементы. Важно также иметь схему подключения тахометра, чтобы избежать ошибок при монтаже. Убедитесь, что двигатель выключен перед началом работы для вашей безопасности. Также заранее проверьте работу тахометра после подключения, чтобы убедиться в его правильной настройке и функционировании.
Какие проблемы могут возникнуть при подключении тахометра на КамАЗ?
При подключении тахометра могут возникнуть различные проблемы. Одной из наиболее частых является неправильное подключение проводки, что может привести к некорректной работе устройства или даже повреждению электросистемы автомобиля. Также возможны проблемы с настройкой тахометра под конкретную модель двигателя. В некоторых случаях тахометр может не показывать точные данные, если неправильно установлен датчик оборотов. Чтобы избежать подобных ситуаций, рекомендуется заранее изучить инструкцию устройства и схемы подключения для вашей модели КамАЗа. Кроме того, стоит проверить, нет ли в машине проблем с бортовой сетью, таких как перебои в напряжении или неисправные предохранители.
Как можно проверить правильность работы тахометра после установки на КамАЗ?
После того как тахометр установлен и подключен, необходимо проверить его работу. Один из самых простых способов – это запустить двигатель и посмотреть на показания тахометра. При увеличении оборотов двигателя стрелка или цифры на дисплее тахометра должны изменяться пропорционально частоте вращения коленвала. Если тахометр не показывает изменения, проверьте, правильно ли подключены все провода и не нарушена ли связь с датчиком оборотов. Также можно использовать диагностическое оборудование для проверки сигналов с тахометра и сопоставления их с реальными показателями работы двигателя. Если показания все еще не соответствуют действительности, возможно, потребуется откалибровать тахометр или заменить датчик оборотов.
