Для замены старого генератора на ЗАЗ 968 на более современный вазовский модель можно использовать генератор от автомобилей ВАЗ, например, от ВАЗ 2106. Это решение имеет несколько преимуществ: улучшенная мощность, надежность и доступность запчастей. Однако для корректной установки потребуется соблюсти несколько важных этапов, чтобы избежать проблем в работе электрооборудования.
Первым шагом будет демонтаж старого генератора и подготовка места для нового устройства. Обратите внимание на то, что крепление генератора ВАЗ отличается от оригинального крепления ЗАЗ 968. Потребуется изготовить адаптер или использовать переходные элементы, чтобы новый генератор надежно закрепился. Также стоит проверить совместимость шкивов: возможно, придется заменить шкив на генераторе или подобрать новый ремень.
После подключения всех проводов стоит проверить работу генератора на холостых оборотах и при нагрузке. Это позволит убедиться, что напряжение на аккумуляторе поддерживается в пределах нормы, и система зарядки работает без перебоев. Если напряжение слишком высокое или низкое, потребуется регулировка регулятора напряжения.
Таким образом, подключение вазовского генератора на ЗАЗ 968 требует точности и внимательности на каждом этапе. С правильной установкой вы получите более надежную и эффективную систему зарядки на своем автомобиле.
Подготовка к установке: выбор подходящего генератора для ЗАЗ 968
Основными критериями для выбора генератора являются:
- Мощность генератора. Для ЗАЗ 968 оптимально использовать генератор мощностью около 45-55 А. Это обеспечит достаточную мощность для работы всех систем автомобиля, включая освещение и электроприборы, при минимальных потерях энергии.
- Тип крепления. Генераторы от автомобилей ВАЗ, как правило, имеют стандартное крепление, но необходимо удостовериться, что крепежная система соответствует установочной площадке на ЗАЗ 968. Важно обратить внимание на тип и положение кронштейнов, а также на способ крепления ремня.
- Напряжение на выходе. Генератор должен вырабатывать 14 В для обеспечения стабильной работы аккумулятора и электрической системы. Убедитесь, что выбранная модель генератора соответствует этому стандарту.
При замене родного генератора на аналогичный, например, с модели ВАЗ, важно учитывать несколько моментов:
- Размеры корпуса. Некоторые генераторы от ВАЗ могут иметь немного другие размеры, поэтому нужно заранее проверить габариты и убедиться, что генератор легко устанавливается в отведенное для него место на ЗАЗ 968.
- Технические характеристики. Некоторые генераторы могут отличаться по току зарядки, особенно при разных оборотах двигателя. Убедитесь, что генератор будет обеспечивать требуемый ток в любом режиме работы двигателя.
Для ЗАЗ 968 можно использовать генераторы от моделей ВАЗ 2101-2107, которые хорошо совместимы по крепежным параметрам и обеспечивают необходимую мощность. Важно помнить, что установка генератора требует точного соблюдения всех технических условий, иначе может возникнуть перегрузка системы или проблемы с зарядкой аккумулятора.
Как правильно снять старый генератор с ЗАЗ 968
Перед началом работы отключите аккумуляторную батарею. Это предотвратит случайные короткие замыкания при работе с проводкой.
1. Ослабьте натяжение ремня генератора. Для этого ослабьте болт крепления генератора и ось натяжителя. После этого вы сможете снять ремень с шкива генератора.
2. Отключите электрические соединения. Сначала отсоедините провод с отрицательным контактом от генератора, затем снимите провод с положительным контактом. Для этого используйте ключ на 10 мм. Убедитесь, что провода не касаются металлических частей автомобиля.
3. Снимите крепежные болты генератора. Обычно для этого нужно открутить два болта – один удерживает генератор в нижней части, второй в верхней. Для этого используйте ключи на 13 мм и 17 мм в зависимости от креплений.
4. Осторожно извлеките генератор. Внимательно следите, чтобы не повредить шкив или другие компоненты, которые могут быть рядом. Если генератор не выходит свободно, аккуратно поднимите его с помощью рычага, при этом избегайте применения чрезмерной силы.
5. Проверьте состояние крепежных элементов и ремня. Если они изношены или повреждены, замените их до установки нового генератора.

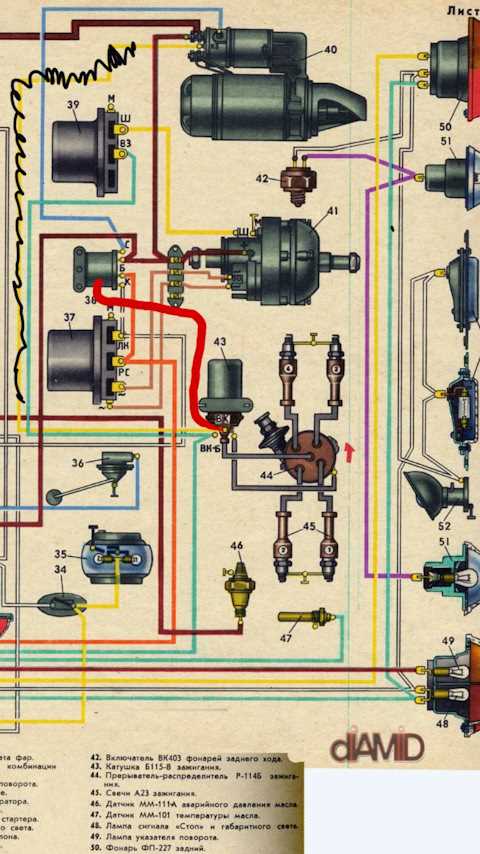

Подключение проводки к вазовскому генератору на ЗАЗ 968
Подключение проводки к вазовскому генератору на ЗАЗ 968 требует внимательности, поскольку схема подключения отличается от оригинальной установки на этом автомобиле. Следует точно соблюдать порядок подключения для обеспечения правильной работы системы заряда.
Для начала необходимо правильно подготовить генератор. Вазовский генератор, как правило, оснащен тремя основными клеммами: «B» – для подключения аккумулятора, «D+» – для сигнала генератора, и «R» – для возбуждения. Важно помнить, что неправильное подключение этих клемм может привести к неисправности работы генератора или даже повреждению системы.
Подключение начинается с клеммы «B». К ней нужно подключить толстый провод от аккумулятора, который будет передавать заряд в бортовую сеть автомобиля. Провод должен быть достаточного сечения для пропуска необходимого тока. Чаще всего используется провод сечением 4 мм².
Следующий шаг – подключение клеммы «D+». Эта клемма отвечает за контроль работы генератора. На ЗАЗ 968 её подключают к проводке, которая идет к приборной панели, где находится индикатор зарядки аккумулятора. Это позволяет отслеживать состояние заряда аккумулятора и вовремя заметить возможные неисправности генератора.
Клемма «R» используется для подачи тока на систему возбуждения генератора. Этот провод идет от контактной группы на стартере или от включателя зажигания. Подключение этой клеммы необходимо для правильной работы регулятора напряжения в генераторе.
После подключения проводки важно проверить качество контактов. Плохой контакт на любой из клемм может привести к нестабильной работе генератора и неэффективной зарядке аккумулятора. Проверьте все соединения на прочность, а также при необходимости используйте изоляционные материалы для защиты проводки от коротких замыканий.
После того как проводка подключена, можно перейти к проверке работы генератора. Включите зажигание и запустите двигатель. При этом индикатор на приборной панели должен погаснуть, что свидетельствует о правильной работе системы заряда. Если индикатор не гаснет, нужно проверить подключение клеммы «D+» или наличие напряжения на клемме возбуждения.

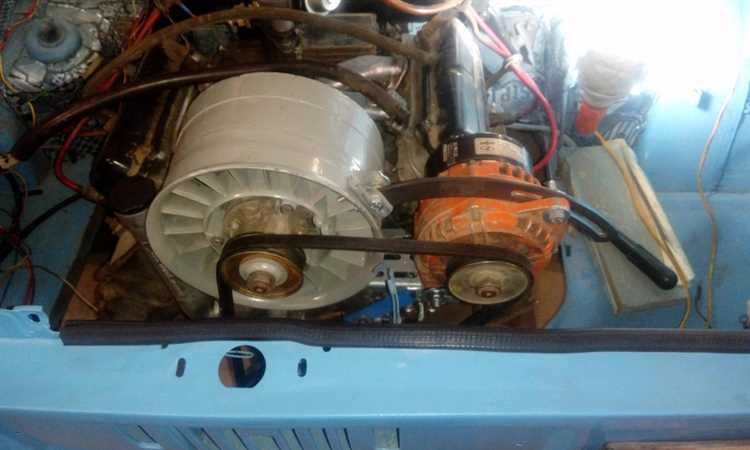

Крепление генератора на штатное место в ЗАЗ 968
Для установки вазовского генератора на ЗАЗ 968 необходимо правильно закрепить его на штатном месте. Операция требует точности, так как генератор должен быть правильно выровнен для обеспечения стабильной работы электрической системы автомобиля.
1. Начнем с подготовки места для установки. В ЗАЗ 968 генератор крепится на правую сторону двигателя, рядом с корпусом блока цилиндров. Очистите место установки от грязи и старых крепежных элементов.
2. На корпусе двигателя есть специальные кронштейны для крепления генератора. Для установки вазовского генератора на место потребуется использовать кронштейны, подходящие по размеру и форме. Важно, чтобы они точно совпадали с отверстиями на генераторе и блоке двигателя.
3. Используйте новые болты с шайбами для крепления генератора. Болты должны быть с классом прочности не ниже 8.8 для предотвращения их ослабления во время эксплуатации. Рекомендуется зафиксировать крепежные элементы моментом затяжки 20–25 Нм для обеспечения надежной установки.
4. На правой части генератора установите регулирующую планку для натяжения ремня. Она должна быть расположена таким образом, чтобы обеспечить правильное натяжение ремня, что влияет на производительность генератора и предотвращает его перегрузку.
5. После установки генератора и закрепления его на кронштейне, проверьте его положение относительно других элементов двигателя. Генератор должен быть выровнен параллельно оси двигателя, без перекосов. Это обеспечит стабильную работу натяжного механизма и минимизирует износ ремня.
6. В завершение закрепите ремень генератора. Он должен быть натянут так, чтобы при нажатии на середину ремня пальцем, его прогиб не превышал 10 мм. Это важно для предотвращения скольжения ремня и обеспечения нормальной генерации электроэнергии.
Важно: Проверьте систему на наличие возможных вибраций и шумов после установки. При необходимости подтяните крепежи и ремень для достижения оптимальной работы генератора.
Проверка работы системы зарядки после подключения генератора
После подключения вазовского генератора на ЗАЗ 968 необходимо выполнить проверку работы системы зарядки. Это важный шаг, чтобы убедиться в правильности подключения и функционирования всех компонентов системы.
- Проверка напряжения на аккумуляторе: Используйте мультиметр для измерения напряжения на клеммах аккумулятора. При заведённом двигателе напряжение должно быть в пределах 13,8–14,4 В. Если напряжение ниже 13,8 В, возможно, генератор не заряжает аккумулятор или есть проблема с проводкой.
- Тестирование нагрузки: Включите несколько электрооборудований автомобиля, например, фары, обогреватель и кондиционер. Проверьте, меняется ли напряжение на аккумуляторе. Оно должно оставаться стабильным, если система зарядки работает правильно.
- Проверка ремня генератора: Осмотрите ремень на наличие признаков износа или ослабления. Он должен быть достаточно натянут, чтобы передавать нужное усилие на генератор. Если ремень слишком слаб, это приведет к снижению мощности зарядки.
- Проверка контактов: Обратите внимание на крепление проводов генератора, а также на контакты регулятора напряжения. Они должны быть чистыми и плотно закрепленными. Плохой контакт может привести к нестабильной работе системы зарядки.
Эти шаги помогут выявить любые проблемы с подключением генератора и его работой, что позволит предотвратить возможные неисправности в будущем.
Устранение возможных проблем при подключении генератора
При подключении генератора от ВАЗ к ЗАЗ 968 могут возникать несколько распространённых проблем, которые важно учитывать для правильной установки и работы системы.
1. Не работает зарядка аккумулятора. Это может быть вызвано неисправным ремнем генератора или неправильным его натяжением. Проверьте натяжение ремня – оно должно быть в пределах 8-12 мм при нажиме на ремень. Если натяжение нормальное, проверьте исправность щеток и контактных колодок. Если они изношены или загрязнены, их необходимо заменить.
2. Перегрев генератора. Основной причиной перегрева является плохое охлаждение устройства. Убедитесь, что вентиляционные отверстия генератора не заблокированы и проводка не мешает нормальному воздушному потоку. Также проверьте напряжение на выходе генератора – если оно выше нормы (14,4 В), это может быть признаком неисправности регулятора напряжения.
3. Плохой контакт проводки. Проверьте все соединения проводов на генераторе. Плохой контакт может привести к нестабильной работе генератора. Все клеммы должны быть плотно закреплены, а изоляция проводки не должна быть повреждена. Использование герметичных клемм значительно снижает вероятность попадания влаги и коррозии.
4. Нестабильное напряжение на выходе генератора. Это может быть связано с проблемами в регуляторе напряжения. Если напряжение колеблется, проверьте работу регулятора и его контакты. Также возможна неисправность обмоток генератора, если они имеют короткое замыкание или обрыв.
Каждая из этих проблем требует внимательного подхода и точной диагностики. Рекомендуется использовать мультиметр для проверки работы всех элементов цепи и генератора в целом. Регулярное техническое обслуживание и своевременная замена изношенных деталей помогут избежать большинства из этих проблем в будущем.
Вопрос-ответ:
Как правильно подключить вазовский генератор на ЗАЗ 968?
Для подключения вазовского генератора на ЗАЗ 968 потребуется выполнить несколько этапов. В первую очередь, необходимо снять старый генератор и убедиться в исправности крепежных элементов и проводки. Затем новый генератор монтируется на место старого, учитывая его крепления и расположение выводов. Необходимо подключить провода к выводам генератора, обеспечив надежное соединение. Важно соблюдать полярность при подключении проводов — «+» к аккумулятору, «-» к земле. После установки проверяется работоспособность системы зарядки.
Нужно ли изменять крепления генератора при установке на ЗАЗ 968?
Да, для установки вазовского генератора на ЗАЗ 968 могут потребоваться изменения в креплениях. Стандартные крепления, которые использовались для старого генератора, могут не подойти для нового. В таком случае, нужно либо найти адаптер, либо подогнать крепления под новый генератор, чтобы он правильно встал на место. Иногда требуется изготовление или доработка монтажных пластин, чтобы обеспечить правильное положение генератора и избежать его повреждения во время работы.
Какие инструменты потребуются для установки вазовского генератора на ЗАЗ 968?
Для установки генератора на ЗАЗ 968 вам понадобятся стандартные инструменты, такие как гаечные ключи, отвертки, плоскогубцы и возможно, разводной ключ для подгона крепежных элементов. Также может понадобиться мультиметр для проверки работы генератора и зарядной системы. Важно заранее подготовить набор инструментов и убедиться, что все соединения надежно затянуты перед запуском двигателя.
Как проверить исправность нового генератора после установки?
После установки нового генератора на ЗАЗ 968 нужно выполнить несколько простых проверок. Во-первых, запустите двигатель и проверьте, загорится ли лампочка зарядки на приборной панели. Если лампочка не горит и напряжение на аккумуляторе стабильно, генератор работает исправно. Для более точной проверки можно измерить напряжение на клеммах аккумулятора с помощью мультиметра. Напряжение должно быть в пределах 13.8-14.4 В при работающем двигателе, что указывает на корректную работу генератора.
Что делать, если новый генератор не заряжает аккумулятор на ЗАЗ 968?
Если новый генератор не заряжает аккумулятор, возможны несколько причин. Во-первых, стоит проверить все проводки на наличие повреждений или плохих соединений, особенно на клеммах генератора и аккумулятора. Также стоит проверить ремень генератора — он не должен быть ослаблен. Если с проводкой и ремнем все в порядке, возможно, проблема в самом генераторе, и его стоит проверить в сервисе. В некоторых случаях неисправности могут быть связаны с регулятором напряжения или диодным мостом, что также потребует диагностики и ремонта.
