Механизм подъема кабины на КамАЗ 5490 оборудован гидравлическим приводом и требует точного соблюдения последовательности действий. Любое отклонение от регламента может привести к поломке запорных механизмов или повреждению гидравлики. Перед началом работ необходимо убедиться, что автомобиль стоит на ровной площадке, стояночный тормоз затянут, двигатель заглушен.
На КамАЗ 5490 используется односторонний гидроцилиндр с ручным насосом, который расположен под кабиной, рядом с рамой. Основные элементы механизма подъема: гидронасос с рычагом, гидроцилиндр, запорный клапан и предохранительная скоба. Перед началом подъема необходимо вручную откинуть фиксатор кабины, расположенный с правой стороны под передним бампером.
Все операции выполняются с соблюдением техники безопасности. Категорически запрещено проводить подъем без фиксации кабины в верхнем положении. Для удержания кабины в поднятом состоянии применяется штатная распорка, которая устанавливается автоматически при достижении крайнего верхнего положения. Проверка герметичности гидролинии проводится до начала работ, при наличии течи подъем выполнять нельзя.
Процесс занимает не более 10–15 минут при наличии опыта. Инструкция, приведенная ниже, включает все этапы от подготовки до возврата кабины в исходное положение с учетом специфики модели 5490. Это позволяет безопасно и эффективно проводить доступ к моторному отсеку для обслуживания и ремонта.
Проверка состояния гидросистемы перед подъемом кабины
Перед началом подъема кабины КамАЗ 5490 необходимо тщательно осмотреть элементы гидросистемы на наличие повреждений и утечек. Особое внимание уделяется состоянию гидроцилиндра, шлангов высокого давления и соединительных фитингов. Любые следы масла на внешних поверхностях указывают на потенциальную неисправность.
Проверьте уровень рабочей жидкости в бачке гидросистемы. Уровень должен находиться между отметками MIN и MAX. При недостатке жидкости подъем кабины будет невозможен или произойдёт с перегрузкой насоса. Используйте только рекомендованное заводом-изготовителем гидравлическое масло.
Оцените состояние обратного и предохранительного клапанов. При залипании или загрязнении возможна потеря давления, что приведет к самопроизвольному опусканию кабины. Клапаны должны работать плавно, без рывков.
Проверьте ручной насос, если он предусмотрен конструкцией. При качании рукоятки давление должно нарастать без провалов. При ощутимом сопротивлении в начале хода, но слабом напоре на выходе возможна неисправность поршня или уплотнений.
Все соединения обязаны быть затянуты с контролем момента. Наличие люфта или ослабленных гаек недопустимо. Осмотрите крепления насоса и цилиндра к раме – отсутствие трещин и деформаций обязательно.
Перед подъемом прокачайте систему, сделав 2–3 пробных движения насосом без нагрузки. Это позволит убедиться в целостности магистралей и отсутствии завоздушивания.
Выбор безопасной площадки и фиксация автомобиля
Перед началом подъёма кабины КамАЗ 5490 необходимо установить автомобиль на ровной, твёрдой поверхности с уклоном не более 3°. Оптимально – бетонная или асфальтированная площадка без масляных пятен, наледи и рыхлого покрытия. Работы на уклоне, на мягком грунте или вблизи колей небезопасны и недопустимы.
Перед фиксацией выключите двигатель, установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз. Отключите питание, повернув массу в положение «выкл». Под задние колёса уложите противооткатные упоры – не менее двух, строго под углом к поверхности колеса. Рекомендуемый размер упоров – не менее 200×150×150 мм, материал – резина или плотная древесина без трещин.
Фиксация передней оси не требуется, так как при подъёме кабины нагрузка распределяется на заднюю часть рамы. Важно убедиться, что пневмосистема не под давлением – при необходимости стравите воздух до 0 бар. Проверка герметичности тормозной системы обязательна: при утечке воздуха фиксатор стояночного тормоза может сработать нестабильно.
Не допускается подъём кабины в условиях ограниченного пространства – минимальное свободное пространство перед кабиной должно составлять не менее 2 метров. Это необходимо для полного откидывания кабины и свободного доступа к узлам двигателя.
Отключение питания и сброс давления в системе
Перед началом подъёма кабины КамАЗ 5490 необходимо полностью отключить питание автомобиля. Для этого поверните ключ зажигания в положение «0» и извлеките его из замка. Далее отключите клемму «минус» от аккумуляторной батареи, чтобы исключить риск короткого замыкания при работе с гидросистемой.
После отключения питания перейдите к сбросу давления в гидравлической системе подъема кабины. Откройте технический отсек, в котором установлен насос ручного подъема. Осмотрите предохранительный клапан сброса давления – он расположен рядом с насосом, как правило, в виде винта с головкой под шестигранник.
Плавно поверните клапан против часовой стрелки на 1–2 оборота. Услышите характерный звук выхода остаточного давления. После полной стабилизации давления закрутите клапан обратно, не применяя излишнего усилия. Убедитесь, что на линии нет утечек и система полностью разгерметизирована.
При наличии пневматической поддержки кабины также потребуется сбросить давление в пневмолиниях. Для этого нажмите на клапан сброса воздуха, расположенный на ресивере, до полного выхода давления. Убедитесь, что манометр показывает ноль. Только после этого можно безопасно переходить к следующему этапу работ.

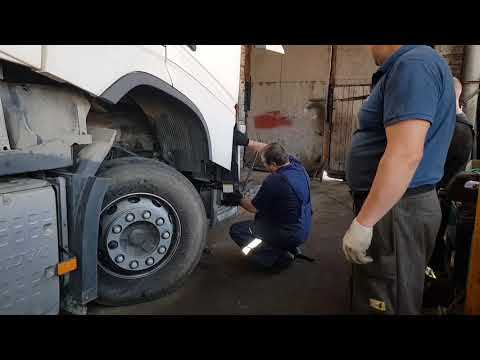

Разблокировка замков фиксации кабины
Перед началом подъёма кабины КамАЗ 5490 необходимо точно и корректно выполнить процедуру разблокировки замков фиксации. Это исключает повреждение механизмов и обеспечивает безопасность дальнейших действий.
- Заглушите двигатель, включите стояночный тормоз, установите клинья под колёса задней оси.
- Откройте левую боковую обшивку кабины – доступ к приводу фиксатора располагается за ней.
- Найдите рукоятку механического разблокиратора замка, она соединена тягой с механизмом фиксации. Убедитесь в её целостности и подвижности.
- Потяните рукоятку вверх и удерживайте её в крайнем положении. Усилие должно быть ощутимым, но без рывков.
- Проверьте – замок должен освободить защёлку, слышен характерный щелчок. Если щелчка нет – осмотрите состояние троса, возможно закисание или износ фиксатора.
Если кабина не разблокировалась вручную, проверьте пневматическую систему:
- Подключите пневмосистему тягача к источнику воздуха, обеспечьте давление не менее 7,5 бар.
- Активируйте электропневматический клапан разблокировки – он управляется кнопкой в кабине или внешним переключателем (в зависимости от модификации).
- Убедитесь в срабатывании клапана – характерное шипение и снятие напряжения с замков.
После успешной разблокировки допускается переход к следующему этапу – подъёму кабины домкратом. Повторный осмотр замков после каждого подъёма обязателен.
Порядок работы с ручным или электрическим насосом
Перед началом подъема убедитесь, что стояночный тормоз затянут, двигатель заглушен, кабина разблокирована, ключ зажигания извлечён. Установите упор под задние колёса.
Ручной насос: откройте защитный кожух над насосом. Убедитесь, что запорный вентиль (находится рядом с насосом) повернут в положение «открыто». Вставьте рычаг в приёмное гнездо насоса. Качайте плавно, до появления усилия. Давление в гидросистеме начнет поднимать кабину. Не прерывайте процесс до полного подъема – ориентируйтесь по механическому фиксатору кабины, он должен чётко зафиксироваться в верхнем положении.
Для опускания кабины поверните запорный вентиль против часовой стрелки. Убедитесь, что рычаг извлечён. Кабина должна опускаться равномерно под собственным весом. При необходимости слегка придерживайте движение, избегая рывков.
Электрический насос: проверьте целостность проводки и предохранителей. Установите ключ в положение «подъем кабины». Кнопка управления обычно находится на панели рядом с водительским сиденьем или снаружи на блоке насоса. Нажмите и удерживайте кнопку – подъём будет происходить автоматически. Следите за работой гидравлики: при посторонних звуках или утечке масла немедленно прекратите работу.
Для опускания используйте ту же кнопку с переключением режима на «спуск». Кабина должна плавно вернуться в исходное положение. По завершении проверьте фиксацию кабины и отсутствие утечек в системе.
Фиксация кабины в поднятом положении
Для безопасной и надежной фиксации кабины КамАЗ 5490 в поднятом положении следует соблюдать несколько ключевых этапов:
- Использование фиксирующих стоек – после того как кабина будет поднята до необходимой высоты, установите фиксирующие стойки. Это обеспечит неподвижность кабины в течение всего процесса обслуживания. Стоек должно быть как минимум две, размещенные с обеих сторон кабины для равномерного распределения нагрузки.
- Проверка механизма подъема – перед фиксацией убедитесь в исправности гидравлической системы подъема. Все соединения должны быть плотными, без утечек. Гидроцилиндры должны быть в хорошем состоянии, без повреждений и износа, чтобы избежать внезапного сползания кабины.
- Контроль за положением кабины – в момент подъема кабины следите за ее уровнем. Кабина должна подниматься вертикально, без наклонов в сторону. Это минимизирует риск падения или перекоса при фиксации.
- Резервные фиксаторы – для дополнительной безопасности используйте резиновые или металлические подпорки, которые могут предотвратить падение кабины в случае неисправности основного механизма подъема. Подпорки должны быть установлены под ближайшими точками опоры на кузове.
- Закрепление в обеих точках – фиксация должна осуществляться как с передней, так и с задней части кабины. Это гарантирует стабильность положения, исключая возможность смещения или падения.
- Проверка после фиксации – после установки фиксирующих элементов обязательно проверяйте стабильность положения кабины, легким толчком или проверкой, чтобы удостовериться в отсутствии люфта или движения.
Применение этих рекомендаций позволяет надежно зафиксировать кабину в поднятом положении и обеспечить безопасность работы с ней.
Действия при отказе механизма подъема кабины
При отказе механизма подъема кабины КамАЗ 5490 необходимо выполнить несколько шагов для диагностики и устранения проблемы.
Первое – проверьте уровень масла в гидравлической системе. Низкий уровень может привести к недостаточной мощности насоса, что препятствует подъему кабины. Для этого откройте крышку гидробака и при необходимости долейте масло до требуемого уровня.
Если уровень масла в норме, следующим шагом будет проверка гидравлических шлангов и соединений на наличие повреждений или утечек. В случае утечки масла необходимо заменить поврежденные шланги или уплотнения.
Проверьте состояние гидравлического насоса. Если насос не запускается или работает с перебоями, возможно, он нуждается в ремонте или замене. Для диагностики насоса используйте манометр для измерения давления в системе. Нормальное рабочее давление должно соответствовать данным из технической документации.
Необходимо также проверить работу электрической системы подъема кабины. Проверьте предохранители, реле и проводку на наличие коротких замыканий или повреждений. Если все в порядке, но кабина не поднимается, возможно, неисправен сам мотор подъема. Его следует проверить на работоспособность и при необходимости заменить.
В случае, если механизм подъема кабины продолжает отказывать, рекомендуется проверить состояние самого механизма подъема, в том числе гидроцилиндра. Внутренние повреждения, такие как износ поршня или утечка сальников, могут привести к тому, что гидроцилиндр не будет работать должным образом. В таком случае потребуется его демонтаж и ремонт или замена.
После устранения неисправности проведите тестирование системы подъема кабины, чтобы убедиться в ее исправности. Убедитесь, что кабина поднимается плавно, без посторонних звуков и с должной скоростью.
