ЗАЗ 110557 оснащён системой впрыска топлива с лямбда-регулированием, что делает корректный выбор датчика кислорода критически важным для стабильной работы двигателя. Заводской лямбда-зонд имеет резьбу M18×1.5 и устанавливается в выпускной коллектор. Основные параметры при подборе – количество проводов, тип разъёма и длина шлейфа.
Для большинства версий ЗАЗ 110557 используется универсальный четырёхпроводный датчик с нагревателем. Два провода – на подогрев (обычно белые), остальные – сигнальный (чёрный) и масса (серый). При замене рекомендуется учитывать сопротивление нагревателя, которое должно быть в пределах 3,5–6 Ом.
Оригинальный датчик для системы МЕ17.9.7 – Bosch 0 258 986 602. Альтернативой может быть Denso DOX-0150 или аналогичные по параметрам модели. При использовании универсальных зондов необходимо надёжное соединение проводов пайкой – скрутки и клеммы вызывают ложные сигналы ЭБУ.
Также важно учитывать длину кабеля – она должна соответствовать штатному датчику (около 400 мм), чтобы исключить натяжение провода или перегибы. Установка нестандартных моделей с другим количеством проводов требует перепрошивки ЭБУ, что для ЗАЗ 110557 экономически нецелесообразно.

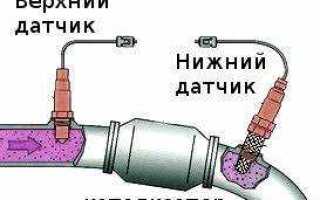

Где расположен датчик кислорода на ЗАЗ 110557 и как к нему получить доступ
Датчик кислорода на ЗАЗ 110557 установлен в выпускном коллекторе, ближе к месту соединения с приёмной трубой. Его резьбовое соединение ввернуто непосредственно в коллектор, что позволяет контролировать состав выхлопных газов до попадания в систему нейтрализации.
Для доступа к датчику необходимо демонтировать защиту двигателя, если она установлена. После этого автомобиль поднимается домкратом или устанавливается на подъёмник. Работу удобно выполнять с ямы, так как датчик расположен снизу двигателя с правой стороны по ходу движения.
Порядок действий:
1. Обесточьте аккумулятор для исключения короткого замыкания.
2. Отсоедините разъём проводки от датчика, предварительно освободив фиксатор.
3. Используйте специальную головку на 22 мм с прорезью под провод для выкручивания датчика. При закисании соединения примените проникающую смазку и подождите 5–10 минут.
Важно: установка нового датчика выполняется только на холодный двигатель. Перед ввинчиванием на резьбу следует нанести термостойкий антипригарный состав, исключая зону чувствительного элемента.
После замены подключите разъём, восстановите крепление защиты (если демонтировалась) и выполните сброс ошибок ЭБУ при наличии активного кода неисправности.

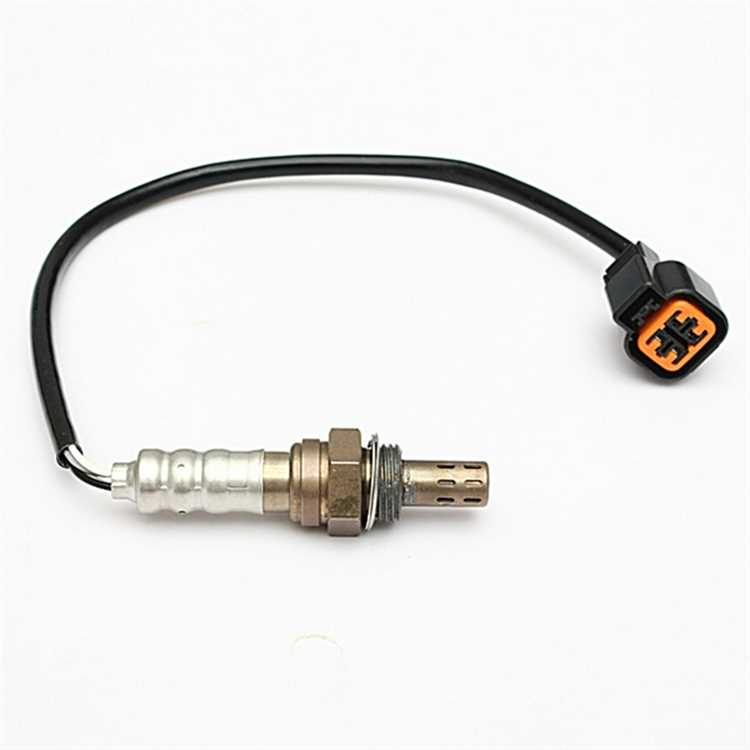

Какой тип датчика кислорода установлен с завода на ЗАЗ 110557
С завода устанавливается датчик с нагревательным элементом, что позволяет быстрее выйти на рабочую температуру (около 300–350 °C), минимизируя фазу прогрева. Резьба – M18x1,5, длина кабеля – около 30–40 см, разъём – прямоугольный, совместимый с электронным блоком управления автомобиля.
Изначально применялись изделия под маркировкой BOSCH 0 258 006 537 или их аналоги от Siemens и Denso. При подборе важно учитывать не только количество контактов, но и совместимость разъёма, длину провода и рабочее напряжение нагревателя (12 В).
Совместимы ли универсальные датчики с системой впрыска ЗАЗ 110557
ЗАЗ 110557 оснащён системой распределённого впрыска топлива с контролем состава смеси по сигналу лямбда-зонда. Заводской датчик кислорода работает в диапазоне напряжений 0,1–0,9 В и имеет 4-проводную схему подключения: два провода нагревателя и два сигнальных. Для замены можно использовать универсальные датчики, но при соблюдении ряда условий.
- Универсальный датчик должен иметь 4 провода: два белых (нагрев), серый (масса) и чёрный (сигнал).
- Сопротивление нагревателя должно быть в пределах 6–10 Ом, иначе возможны ошибки блока управления.
- Длина корпуса и тип резьбы – M18x1.5 – должны соответствовать штатному посадочному месту.
- Перед установкой необходимо точно спаять или обжать провода, соблюдая полярность. Сигнальные линии запрещено удлинять, это вызывает искажения.
- При выборе предпочтение лучше отдавать брендам, указанным в оригинальных каталогах (Bosch, Denso). Некачественные аналоги часто работают с задержкой, нарушая регулировку смеси.
Также стоит учитывать, что ЭБУ ЗАЗ чувствителен к скорости реакции датчика. Универсальные модели с керамическим элементом на базе циркония работают корректно только при прогреве, поэтому важно наличие встроенного нагревателя. Без него мотор может расходовать топливо с превышением нормы.
На что обращать внимание при выборе замены: разъемы, длина провода, параметры
Длина провода: оптимальная длина провода составляет от 350 до 400 мм. Более короткий не позволит корректно уложить жгут без натяжения, что приведёт к его износу или обрыву. Слишком длинный – создаст риск перегибов и перегрева на участках около выпускного коллектора. Следует выбирать зонд с длиной провода, максимально близкой к оригиналу.
Параметры: рабочее сопротивление нагревателя должно находиться в пределах 4–8 Ом. Выходной сигнал при прогретом двигателе – от 0,1 до 0,9 В. Наличие встроенного нагревателя – обязательное условие. Для ЗАЗ 110557 требуется узкополосный (однополосный) зонд на основе диоксида циркония с изменяемым напряжением, реагирующим на содержание кислорода в выхлопе. Несоответствие параметров вызовет ошибки ЭБУ и перерасход топлива.
Как проверить старый датчик кислорода перед заменой
Для ЗАЗ 110557 штатно применяется одно- или двухпроводной датчик кислорода без подогрева. Проверку начинают с визуального осмотра. Корпус не должен иметь трещин, оплавлений или следов нагара. Обрыв провода или загрязнение контактов указывает на необходимость замены.

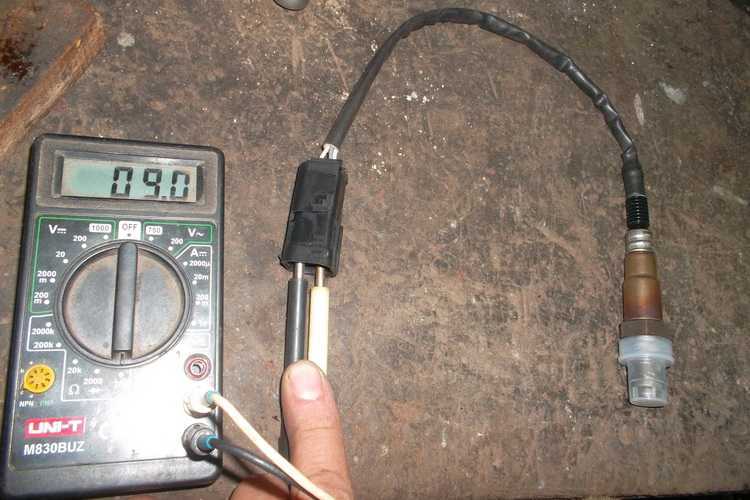

Подключите мультиметр в режиме измерения напряжения (до 1 В) к сигнальному проводу датчика. Прогрейте двигатель до рабочей температуры. При стабильной работе двигателя напряжение должно колебаться от 0,1 до 0,9 В с частотой не менее двух колебаний в секунду. Отсутствие колебаний или стабильно низкое напряжение ниже 0,2 В указывает на обеднённую смесь или неисправность датчика.
Для проверки реакции на изменение состава смеси создайте вакуумную утечку – например, отсоедините вакуумный шланг. Напряжение должно резко упасть. При обогащении смеси (кратковременная подача топлива вручную или сброс вакуума) сигнал должен быстро вырасти. Медленная реакция или отсутствие изменения напряжения – признак деградации элемента.
При наличии диагностического разъёма подключите OBD-сканер. В разделе данных о лямбда-зонде ищите параметр «O2 Sensor Voltage». Его поведение должно соответствовать вышеописанным характеристикам. При наличии ошибок P0130–P0135 требуется дополнительная проверка цепей питания и массы.
Особенности установки нового датчика: резьба, уплотнитель, крутящий момент
При установке нового датчика кислорода для ЗАЗ 110557 необходимо учитывать несколько важных факторов, таких как тип резьбы, выбор уплотнителя и правильный крутящий момент. Неправильное выполнение этих шагов может привести к утечкам выхлопных газов и снижению эффективности работы датчика.
Резьба датчика кислорода в большинстве случаев на ЗАЗ 110557 имеет стандартный размер 18×1.5 мм. Важно тщательно проверить состояние резьбы как на датчике, так и в месте установки. Загрязнение резьбы может вызвать трудности при установке и привести к повреждению элементов. Рекомендуется использовать резьбовое герметизирующее средство для предотвращения возможных утечек.
Уплотнитель должен быть подходящего типа и размера, чтобы обеспечить герметичность соединения. В большинстве случаев используется металлический уплотнитель, который обеспечивает надежное сцепление и устойчивость к температурным перепадам. При установке нового датчика необходимо убедиться, что старый уплотнитель полностью удален, а новый установлен правильно. Это предотвратит возможные утечки выхлопных газов.
Крутящий момент для затяжки датчика кислорода должен быть в пределах 35-45 Нм. Превышение рекомендованного крутящего момента может привести к повреждению резьбы или уплотнителя, что сделает установку неэффективной. Также следует избегать недостаточной затяжки, так как это может вызвать утечку газов. Для точности рекомендуется использовать динамометрический ключ.
Вопрос-ответ:
Как выбрать правильный датчик кислорода для ЗАЗ 110557?
Для выбора датчика кислорода для ЗАЗ 110557 важно учитывать несколько факторов. В первую очередь, нужно обратить внимание на тип и производителя датчика. Он должен соответствовать марке и модели автомобиля, а также учитывать спецификации двигателя и системы управления. Также стоит обратить внимание на параметры, такие как сопротивление и срок службы датчика. Выбирайте модели, которые легко установить и не требуют дополнительных адаптаций в системе автомобиля.
Какие признаки указывают на неисправность датчика кислорода на ЗАЗ 110557?
Неисправность датчика кислорода на ЗАЗ 110557 может проявляться в различных симптомах. Одним из наиболее очевидных признаков является ухудшение работы двигателя, например, его нестабильная работа на холостом ходу. Также могут появиться проблемы с разгонами или повышенным расходом топлива. На панели приборов может загореться индикатор неисправности двигателя. В таких случаях следует немедленно проверить датчик кислорода.
Как проверить датчик кислорода на ЗАЗ 110557?
Для проверки датчика кислорода на ЗАЗ 110557 можно воспользоваться мультиметром, чтобы измерить его сопротивление. Сначала необходимо определить тип датчика: лямбда-зонд может быть одно- или двухпроводным. Включите зажигание, но не запускайте двигатель, затем проверьте сопротивление датчика на разных режимах работы двигателя. Также можно использовать диагностический сканер для считывания кодов ошибок с ЭБУ. Если результат проверки показывает отклонения от нормы, это может свидетельствовать о неисправности датчика.
Сколько прослужит датчик кислорода на ЗАЗ 110557?
Средний срок службы датчика кислорода на ЗАЗ 110557 составляет около 100 000 км пробега. Однако, это может зависеть от условий эксплуатации автомобиля, качества топлива и частоты технических осмотров. Если автомобиль эксплуатируется в агрессивных условиях или часто подвергается перегрузкам, срок службы датчика может быть короче. Важно регулярно проверять его состояние, чтобы избежать неприятных последствий для работы двигателя.
Как заменить датчик кислорода на ЗАЗ 110557?
Для замены датчика кислорода на ЗАЗ 110557 потребуется несколько шагов. Сначала отсоедините аккумулятор, чтобы избежать короткого замыкания. Затем снимите старый датчик, открутив его с выпускного коллектора или катализатора. При установке нового датчика убедитесь, что он правильно подключен и затянут. После установки рекомендуется провести диагностику работы двигателя, чтобы убедиться, что новый датчик работает корректно. Это можно сделать с помощью сканера или простого теста на ходу.
