Установка генератора от автомобиля ВАЗ на ЛУАЗ требует корректного сопряжения узлов электропроводки, так как штатные схемы подключения отличаются. Наиболее распространённым вариантом является использование генератора от ВАЗ-2108 или ВАЗ-2109, оснащённого встроенным регулятором напряжения, что упрощает монтаж.
Первый шаг – демонтаж штатного генератора ЛУАЗа и проверка совместимости креплений. Генератор ВАЗ требует переделки кронштейнов крепления: необходимо изготовить проставки или изменить угол установки, чтобы шкив генератора точно совпал с плоскостью ремня коленчатого вала. Часто требуется укоротить или удлинить натяжной рычаг.
Если генератор оснащён встроенным регулятором напряжения, штатный внешний регулятор от ЛУАЗ необходимо исключить из схемы. Контакт, ранее идущий на регулятор с замка зажигания, подключается к «D+». Все соединения должны быть выполнены через обжатые клеммы, исключая скрутки. Массу следует обеспечить надежным болтовым соединением к блоку двигателя.
Перед пуском двигателя необходимо проконтролировать натяжение ремня и отсутствие замыканий. После запуска – убедиться в наличии зарядного тока на клемме «B+» (не менее 13.8 В при 2000 об/мин).
Выбор подходящего генератора ВАЗ для установки на ЛУАЗ
Генератор от ВАЗ-2108 (Г-222) выдаёт до 55 А, его достаточно для стандартной электросети ЛУАЗа. Если планируется использование дополнительного оборудования – лебёдки, подогрева сидений, мощной аудиосистемы – лучше установить генератор от ВАЗ-2110 (на 80 А), так как у него увеличенный выходной ток и усиленная конструкция. При установке генераторов с большим током необходимо убедиться, что сечение проводов соответствует повышенной нагрузке.
Для корректной установки нужно заменить штатный кронштейн крепления или доработать его сваркой или болтовыми соединениями. Приводной шкив часто требует замены на шкив от оригинального генератора ЛУАЗа или доработки по посадочному диаметру. Также важно соблюсти соосность шкива с коленвалом, иначе возможен преждевременный износ ремня и подшипников.
Рекомендуется выбирать генераторы производства «КЗАТЭ», «ДААЗ» или «Прамо», так как они показывают стабильные характеристики и устойчивы к перегреву. При покупке важно проверить целостность диодного моста, регулятора напряжения и отсутствие люфта ротора. Не рекомендуется использовать генераторы с разборной задней крышкой на защёлках – они хуже переносят вибрации ЛУАЗа.

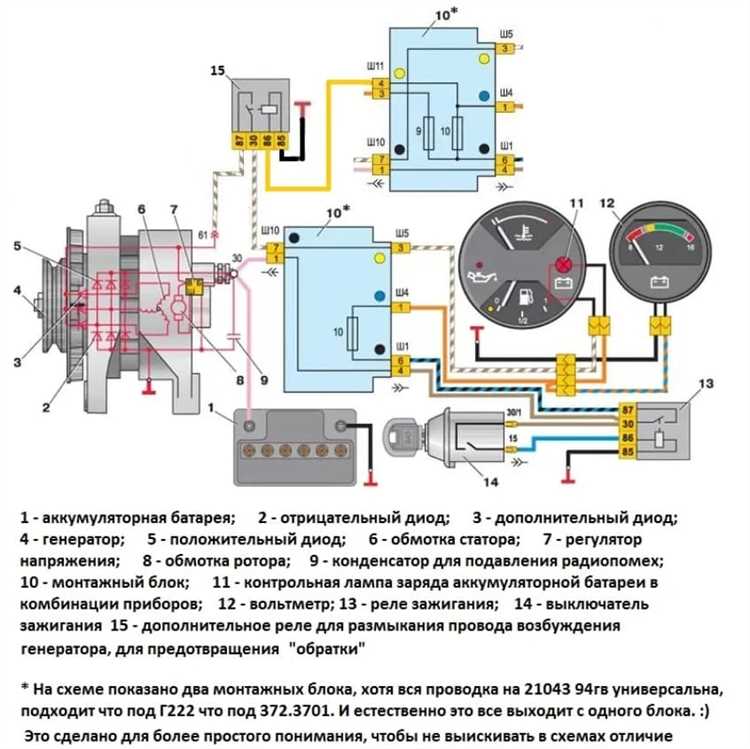

Подготовка креплений и установка генератора на двигатель ЛУАЗ
Перед началом работы демонтируйте штатный генератор ЛУАЗа и проверьте резьбы в головке блока. При необходимости нарежьте резьбу М8х1.25. Новые отверстия под шпильки генератора ВАЗ сверлятся строго перпендикулярно плоскости крепления, отклонение недопустимо.
Для выравнивания по шкиву требуется установка дистанционных втулок. Их длина подбирается опытным путем, ориентируясь на совпадение ремня по одной линии. Используйте клиновой ремень 10×900, подходящий для стандартного генератора ВАЗ 2101-2107. Непараллельность шкивов приведет к быстрому износу ремня и повышенной нагрузке на подшипники генератора.
Нижнее крепление желательно усилить с использованием шпильки М10 и контргайки с обратной стороны. Верхний натяжной кронштейн можно адаптировать из штатного ВАЗовского, подогнав его по длине и углу. Если штатная система натяжения не подходит, изготовьте новую из полосовой стали толщиной 4 мм, с возможностью регулировки натяжения не менее 20 мм.
После механической установки проверьте легкость вращения генератора и отсутствие перекосов. Перед подключением убедитесь в надежной фиксации всех болтов и совпадении осей шкивов. Только после этого переходите к электроподключению.

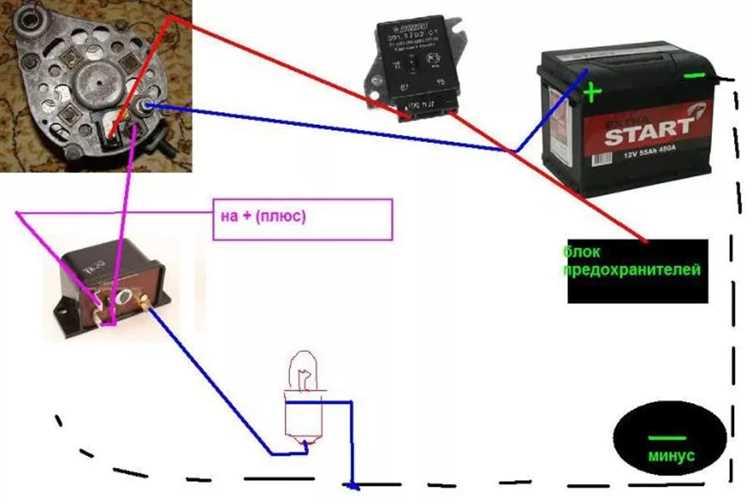

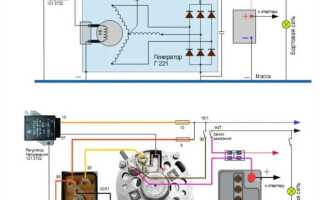

Схема подключения генератора ВАЗ к штатной проводке ЛУАЗ
Корпус генератора надёжно заземляется на массу двигателя. Контакт должен быть очищен от краски и ржавчины, соединение выполняется болтом с гровером или шайбой Гровера для устойчивости к вибрации.
После подключения проверяется работа контрольной лампы: она должна загораться при включении зажигания и гаснуть после запуска двигателя. Напряжение на клеммах аккумулятора при работающем моторе должно быть 13,8–14,2 В.

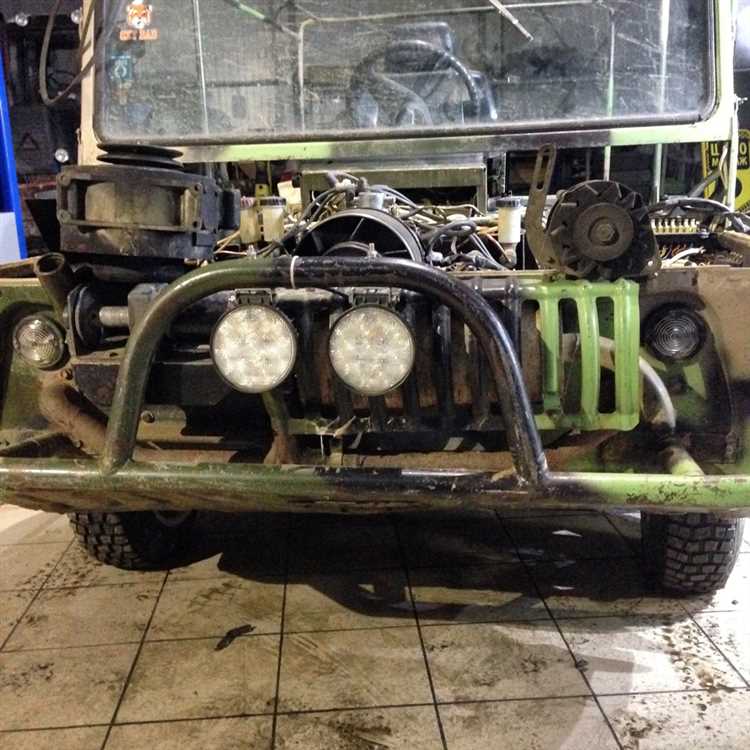

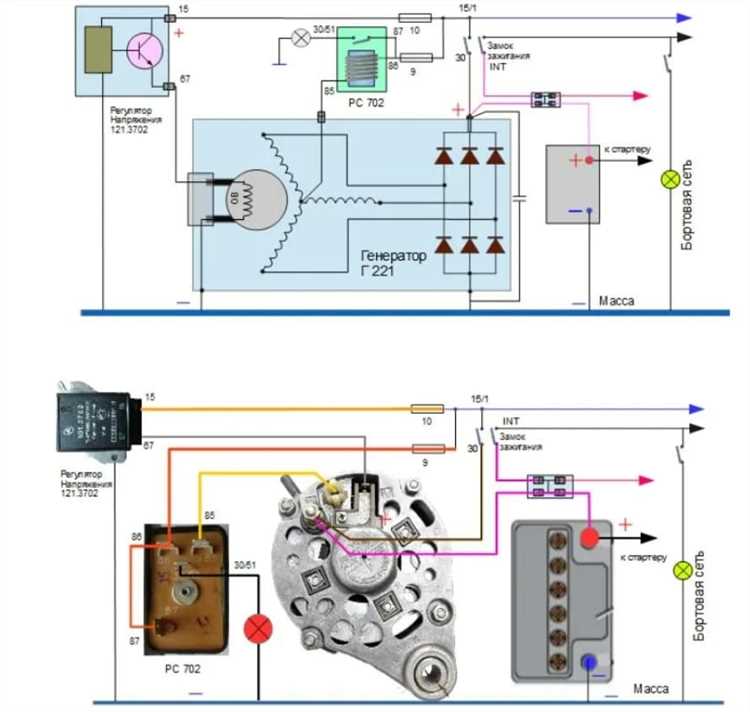

Особенности подключения регулятора напряжения ВАЗ к ЛУАЗ
При установке генератора от ВАЗ на ЛУАЗ необходимо учитывать различия в конструкции электросистем. Особенно важно правильно подключить внешний регулятор напряжения, так как ошибки приведут к нестабильной работе генератора или выходу из строя аккумулятора.
- Рекомендуется использовать транзисторный регулятор напряжения типа 9402.3702 или аналогичный, предназначенный для работы с генератором Г-222.
- Регулятор должен быть установлен в защищённом от влаги месте, предпочтительно в моторном отсеке на штатном кронштейне или на кузове с обязательным контактом «массы».
- Провод «Ш» (возбуждение) от генератора подключается к клемме «Ш» на регуляторе. При отсутствии маркировки – это обычно провод с разъёмом под маленькую клемму.
- Провод «В» с регулятора подключается к замку зажигания (контакт, на котором появляется +12В при включении зажигания). Это обеспечивает подачу питания на регулятор.
- Провод «Д» (контрольная лампа) подключается к соответствующей лампе на щитке приборов. При включении зажигания и до запуска двигателя лампа должна гореть, после запуска – гаснуть.
Масса регулятора должна быть надёжно соединена с кузовом. Плохой контакт по «минусу» – распространённая причина нестабильного напряжения. Также стоит проверить сопротивление между клеммами «Ш» и «масса» генератора – оно должно быть в пределах 4–12 Ом при исправной обмотке возбуждения.
При замене щёток генератора убедитесь, что они подходят по длине и не заедают. Неправильная работа щёточного узла приведёт к сбоям в возбуждении и нестабильному напряжению.
После подключения рекомендуется проконтролировать напряжение на аккумуляторе при работающем двигателе. В диапазоне 13.8–14.5 В система работает корректно. Если напряжение выходит за пределы – регулятор неисправен или неправильно подключён.

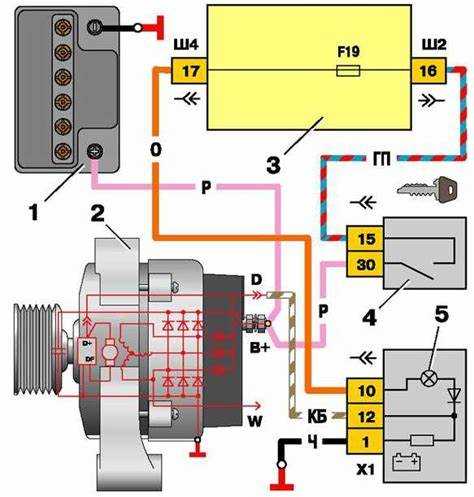

Проверка совместимости шкивов и натяжителя ремня
Перед установкой генератора ВАЗ на ЛУАЗ необходимо оценить диаметр и профиль шкивов обоих агрегатов. Шкив генератора ВАЗ обычно имеет диаметр 50–60 мм и рассчитан на клиновой ремень профиля А или 10×1000. Шкив коленвала ЛУАЗ может отличаться по диаметру, что повлияет на передаточное число и натяжение ремня.
Несовпадение диаметров более чем на 10% приведёт к неправильной нагрузке на подшипники генератора и перегреву ремня. Если шкив генератора меньше, чем требуется, следует заменить его на совместимый с шкивом двигателя. Подходит, например, шкив от генератора Г222, если диаметр коленвала около 130 мм.
Натяжной механизм ЛУАЗ рассчитан на штатное расположение генератора. При установке ВАЗовского устройства возможны несоосности и дефицит длины штатного натяжителя. Рекомендуется использовать регулируемую планку длиной не менее 150 мм с прорезью под болт для точной настройки. Крепление должно обеспечивать жёсткую фиксацию без деформации корпуса генератора при натяжении.
Ремень должен быть установлен с прогибом 8–10 мм при нажатии усилием 10 кгс в средней точке между шкивами. При использовании более длинного ремня подбирается ролик-натяжитель от ГАЗ или УАЗ, устанавливаемый на отдельный кронштейн. Его ось должна располагаться в одной плоскости с ремнём, чтобы избежать износа граней шкивов.

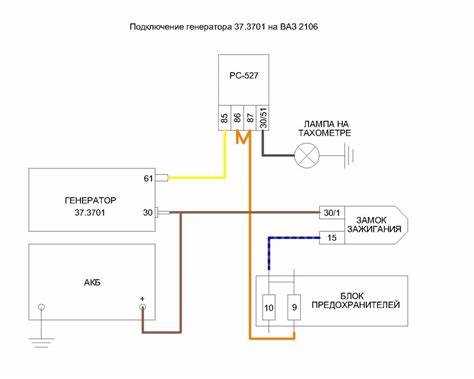

Распиновка разъёмов и порядок подключения проводов
При подключении генератора ВАЗ к проводке ЛУАЗ важно правильно выполнить распиновку разъёмов, чтобы избежать проблем с зарядкой аккумулятора и работой электрооборудования. Разъём генератора состоит из нескольких контактов, каждый из которых отвечает за свою функцию.
Разъём генератора ВАЗ обычно включает три основных контакта: фазный провод (обычно фиолетовый), контакт на «массу» (черный или коричневый) и провод регулятора напряжения (желтый или красный). Описание каждого из них:
1. Фазный провод (фиолетовый): Этот провод соединяет генератор с системой зарядки и должен быть подключен к положительному контакту аккумулятора через предохранитель. На выходе с генератора этот провод передаёт ток в бортовую сеть автомобиля, обеспечивая зарядку аккумулятора. При подключении убедитесь, что контакт не имеет повреждений, чтобы избежать короткого замыкания.
2. Контакт «масса» (черный или коричневый): Провод, соединяющий корпус генератора с общей массой автомобиля. Он обеспечивает заземление устройства. Ошибки в подключении могут привести к отсутствию заряда аккумулятора или сбоям в работе электрической системы автомобиля.
3. Провод регулятора напряжения (желтый или красный): Этот провод управляет напряжением, которое генератор вырабатывает. Провод подключается к регулятору напряжения и должен быть правильно зафиксирован. Неправильное подключение может привести к перегрузке системы и поломке генератора.
Важно использовать качественные изоляционные материалы для всех проводов, а также тщательно проверять соединения на отсутствие коррозии. При подключении проводки также стоит учитывать полярность и правильно соединять фазы, чтобы избежать повреждения электрических компонентов.
Для обеспечения надежной работы системы зарядки необходимо внимательно следить за состоянием проводки и разъёмов, избегая механических повреждений и воздействия влаги.
Диагностика работы генератора после подключения
После завершения подключения генератора ВАЗ к проводке ЛУАЗ необходимо провести несколько проверок для уверенности в правильности работы системы. Диагностика должна включать в себя измерение напряжения, проверку цепей и анализ возможных неисправностей.
Основные этапы диагностики:
-
Для начала включите двигатель и измерьте напряжение на выходе генератора с помощью мультиметра. Напряжение должно быть в пределах 13,8–14,4 В. Если оно ниже, это может свидетельствовать о проблемах с регулятором напряжения или самом генераторе.
- Проверка зарядки аккумулятора:
Измерьте напряжение на клеммах аккумулятора при работающем двигателе. Если оно составляет около 14 В, генератор функционирует правильно. Напряжение ниже 13 В говорит о недостаточной зарядке аккумулятора, что может указывать на неисправности в генераторе или его регуляторе. - Проверка работы индикатора на приборной панели:
Включите зажигание и проверьте, чтобы индикатор зарядки на приборной панели погас. Если он продолжает гореть, это сигнализирует о неисправности системы зарядки. - Проверка цепей и контактов:
Осмотрите все соединения проводки от генератора до аккумулятора, включая контакты и заземление. Обратите внимание на возможные окисления, ослабленные или поврежденные провода, которые могут привести к неправильной работе системы. - Прослушивание работы генератора:
Во время работы двигателя обратите внимание на посторонние шумы или трение от генератора. Это может указывать на проблемы с подшипниками или другими механическими частями генератора. - Проверка работы диодов:
Регулярная диагностика и своевременное устранение неисправностей генератора обеспечат стабильную работу системы зарядки и увеличат срок службы электрооборудования автомобиля.
Вопрос-ответ:
Как правильно подключить генератор ВАЗ к проводке ЛУАЗ?
Для подключения генератора ВАЗ к проводке ЛУАЗ необходимо учесть несколько важных моментов. Во-первых, нужно правильно соединить выводы генератора с проводами автомобиля. Обычно на генераторе есть три основных вывода: для подключения к аккумулятору, для подключения к контроллеру напряжения и для заземления. Для надежности стоит использовать качественные клеммы и провести проверку проводки на наличие повреждений. Важно убедиться, что проводка имеет достаточный диаметр для обеспечения необходимого тока, чтобы избежать перегрева и повреждений системы.
Какой тип проводки подходит для подключения генератора ВАЗ к ЛУАЗу?
Для подключения генератора ВАЗ к ЛУАЗу необходимо использовать проводку, выдерживающую необходимые токовые нагрузки. Лучше всего использовать медные провода с сечением от 2,5 до 6 мм² в зависимости от мощности генератора. Это обеспечит хорошую проводимость и минимальные потери. Также важно использовать провода с хорошей изоляцией, чтобы они не подвергались воздействию внешних факторов, таких как высокая температура или влага.
Как можно проверить работоспособность подключения генератора к проводке ЛУАЗ?
После подключения генератора к проводке важно проверить его работоспособность. Для этого можно использовать мультиметр. Сначала проверяется напряжение на аккумуляторе. Оно должно быть в пределах 13,5–14,5 В при работающем двигателе. Затем проверяется напряжение на выводах генератора. Если напряжение на выводах генератора увеличивается до 14 В и стабильно поддерживается, значит, подключение выполнено правильно. Важно также убедиться, что все соединения надежны и не имеют коррозии.
Какие проблемы могут возникнуть при подключении генератора ВАЗ к ЛУАЗу?
При подключении генератора ВАЗ к ЛУАЗу могут возникнуть несколько проблем. Одной из наиболее распространенных является неправильное подключение проводки, что может привести к коротким замыканиям или некорректной работе генератора. Также стоит учитывать, что если проводка имеет повреждения или несоответствующий диаметр, это может привести к перегреву проводов или недостаточной зарядке аккумулятора. В некоторых случаях могут возникнуть проблемы с контроллером напряжения, который не будет корректно управлять зарядкой. Поэтому важно тщательно проверять все соединения и исправность компонентов.
Какой инструмент нужен для подключения генератора ВАЗ к проводке ЛУАЗ?
Для подключения генератора ВАЗ к проводке ЛУАЗ потребуется несколько инструментов. В первую очередь, вам понадобятся обжимные клещи для установки клемм на проводах. Также важно иметь набор отверток для работы с крепежными элементами и мультиметр для проверки напряжения. Для изоляции проводов можно использовать термоусадочные трубки или изоленту, в зависимости от предпочтений. Если нужно будет нарезать проводку, понадобятся бокорезы или ножницы по металлу для аккуратной резки проводов.
