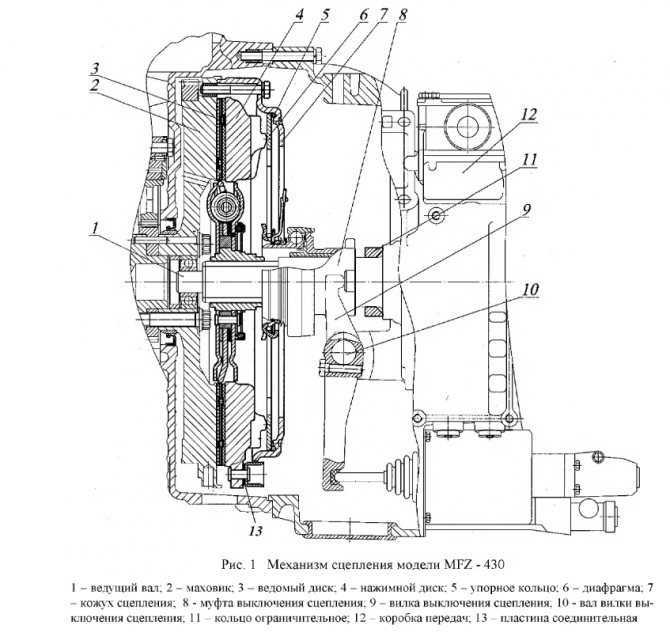

Сцепление КамАЗа 5320 – двухдисковое, сухое, с диафрагменной пружиной, предназначено для кратковременного разъединения двигателя и коробки передач. Нарушение регулировки приводит к неполному включению или пробуксовке, перегреву и ускоренному износу накладок. Основной признак – затрудненное переключение передач или характерный запах горелой фрикционной накладки.
Нормальный зазор между нажимным подшипником и лепестками диафрагменной пружины должен составлять 3–4 мм. Этот параметр регулируется с помощью муфты сцепления и тяги привода. При отклонении зазора от нормы муфта либо не полностью выключает сцепление, либо начинает пробуксовывать под нагрузкой.
Для доступа к элементам регулировки необходимо снять лючок на картере сцепления. Регулировку свободного хода педали (35–50 мм) выполняют изменением длины тяги между педалью и вилкой выключения сцепления. При этом ход вилки должен составлять 14–18 мм. Если значения отличаются, требуется корректировка длины тяги или износ деталей механизма.
Важный момент: после завершения регулировки обязательно проверяется свободный ход педали, плавность включения сцепления и отсутствие посторонних звуков при нажатии. При наличии люфта в соединениях необходимо заменить изношенные втулки, пальцы или тяги.
Как определить необходимость регулировки сцепления на КамАЗ 5320
Признаком необходимости регулировки сцепления служит увеличение свободного хода педали свыше 20–25 мм. Измеряется обычной линейкой от упора педали до начала сопротивления. Если значение превышает допустимое, требуется корректировка.
Другим симптомом является неполное выключение сцепления – включение передач сопровождается хрустом или затруднено. Это указывает на чрезмерный ход штока или неправильное положение регулировочной вилки.
Если при движении ощущается проскальзывание сцепления – двигатель набирает обороты, но скорость автомобиля растет с задержкой – диски недостаточно прижимаются. Часто это связано с ослабленным прижимом диафрагменной пружины или чрезмерно малым свободным ходом.
Также следует проверить зазор между толкателем и поршнем главного цилиндра. При слишком малом зазоре давление в системе не сбрасывается полностью, что вызывает неполное включение сцепления и нагрев жидкости.
Регулярная проверка всех указанных параметров необходима каждые 10 000 км пробега или при первых признаках изменений в поведении педали сцепления.
Подготовка инструмента и доступ к узлу сцепления
Для работы потребуется комплект торцевых ключей на 13, 14 и 17 мм, карданный удлинитель, вороток, плоская и крестовая отвертки, монтажка длиной не менее 400 мм, домкрат грузоподъемностью от 5 тонн, деревянные подпорки и рабочий светильник. Перчатки и защитные очки обязательны из-за пыли и масла в районе колокола сцепления.
Отключить аккумуляторную батарею, чтобы исключить случайное замыкание. Зафиксировать колеса противооткатными упорами. Под домкратом приподнять кабину, заблокировать фиксатор. Сбросить давление в пневмосистеме, открыть сливной кран на ресивере.
Для доступа к узлу сцепления демонтировать люк в полу кабины, отсоединив четыре болта крепления. Снять нижнюю защиту двигателя, отвернув шесть болтов по периметру. Далее открутить тягу выключения сцепления от вала и ослабить крепление крышки кожуха. При необходимости демонтировать карданный вал, открутив болты крестовины и сдвинув вал назад для освобождения доступа к муфте сцепления.
Освещение направить под углом, чтобы визуально контролировать состояние вилки, подшипника и зазоров при регулировке. Все работы выполнять на охлажденном двигателе. При обнаружении масляных подтеков на маховике отложить регулировку и устранить утечку.
Порядок регулировки свободного хода педали сцепления
Свободный ход педали сцепления на КамАЗ 5320 должен находиться в пределах 35–50 мм. Проверку проводят нажатием на педаль до момента ощутимого сопротивления. Отклонение от нормы приводит к неполному выключению сцепления или преждевременному износу.
Для регулировки требуется ключ на 17 и монтировка. Автомобиль устанавливают на ровной поверхности и фиксируют стояночным тормозом. Доступ к регулировочной вилке главного цилиндра сцепления осуществляется снизу, через левую сторону рамы.
Отпускается контргайка на вилке. Регулировка осуществляется вращением вилки: при увеличении длины тяги ход уменьшается, при укорачивании – увеличивается. После достижения нужного свободного хода контргайка затягивается.
После регулировки повторно измеряют свободный ход педали. Если параметры не укладываются в допустимые значения, процедуру повторяют. Проверяют также отсутствие заеданий и плавность хода педали.
В завершение рекомендуется провести пробный запуск двигателя и убедиться в полном выключении сцепления при выжатой педали и отсутствии пробуксовки при трогании с места.

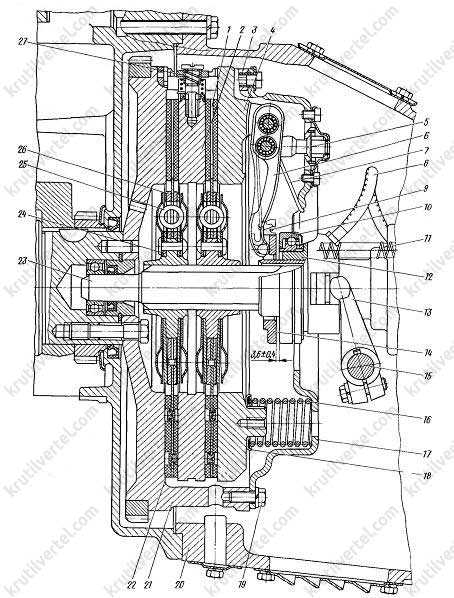

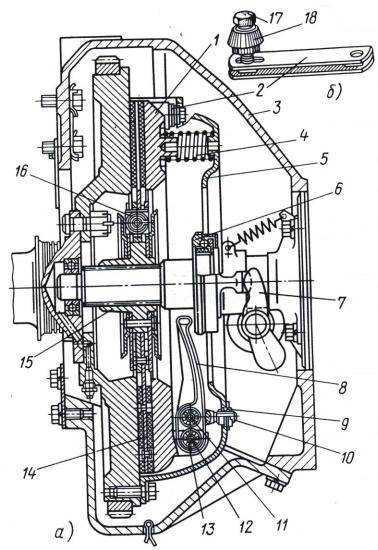

Настройка зазора между вилкой и выжимным подшипником
Допустимый зазор между вилкой сцепления и выжимным подшипником на КамАЗ 5320 должен составлять 3–4 мм при полностью отпущенной педали. Измерение выполняется щупом через лючок картера сцепления. Превышение нормы ведёт к неполному включению сцепления, а недостаточный зазор вызывает постоянное поджатие подшипника, его перегрев и преждевременный износ.
Перед началом регулировки необходимо зафиксировать педаль сцепления в верхнем положении и убедиться в отсутствии давления в пневмоприводе. Ключом на 14 ослабляют контргайку регулировочного болта, расположенного на конце толкателя штока вилки. Поворачивая болт, добиваются нужного зазора между пятой вилки и торцом выжимного подшипника. При вращении болта по часовой стрелке зазор уменьшается, против – увеличивается.
После установки требуемого зазора болт фиксируют контргайкой, проверяя, что при нажатии и отпускании педали подшипник не касается корзины в исходном положении. Завершив настройку, рекомендуется повторно проверить зазор щупом и убедиться в отсутствии люфтов в тягах и вилке.
Проверка и регулировка длины тяги привода сцепления
Перед регулировкой необходимо зафиксировать педаль сцепления в верхнем положении и обеспечить доступ к тяге, соединяющей педаль с вилкой сцепления. Осмотрите тягу на наличие износа в резьбовых соединениях и втулках. Люфт не допускается.
Длина тяги влияет на свободный ход педали. Номинальное значение свободного хода – 35–50 мм. Если ход выходит за пределы нормы, требуется изменить длину тяги вращением регулировочной вилки. Укорочение тяги уменьшает свободный ход, удлинение – увеличивает.
Для регулировки ослабьте контргайку, вращайте вилку до достижения требуемого хода, затем затяните контргайку. После регулировки нажмите педаль сцепления несколько раз для проверки отсутствия заклиниваний и равномерности хода. Убедитесь, что педаль возвращается в исходное положение самопроизвольно.
После завершения регулировки проверьте включение передач на заглушенном двигателе и отсутствие усилий при выжимании педали. При правильно отрегулированной тяге передача включается плавно, без рывков и скрежета.
Как избежать провалов сцепления после регулировки
Провалы сцепления на КамАЗ 5320 после регулировки могут быть вызваны несколькими факторами, которые важно учитывать при настройке системы. Чтобы избежать подобных проблем, необходимо правильно выполнить настройку, следуя конкретным шагам.
1. Правильная регулировка свободного хода
Перед регулировкой сцепления убедитесь, что свободный ход педали сцепления установлен правильно. Он должен составлять от 5 до 10 мм. При недостаточной регулировке педаль будет слишком близка к полу, что приведет к частичным включениям сцепления. Если свободный ход слишком велик, сцепление может не срабатывать должным образом, что вызовет провал в момент включения.
2. Проверка натяжения троса сцепления
Натяжение троса сцепления также играет важную роль. Слишком натянутый трос может привести к заеданию сцепления, а слабое натяжение – к неполному выключению. Регулировка натяжения троса должна быть проведена с учётом рекомендаций производителя, чтобы обеспечить оптимальное взаимодействие деталей.

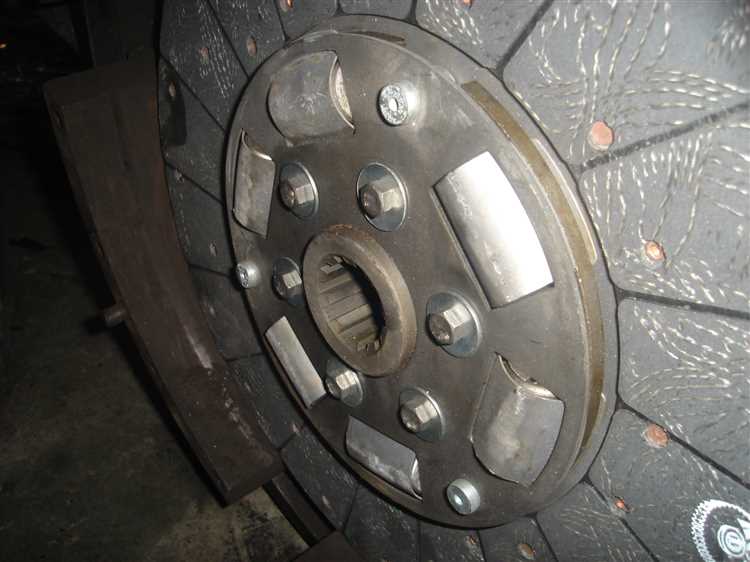

3. Износ корзины сцепления
Регулировка сцепления может быть неэффективной, если корзина сцепления изношена. Изношенные пружины корзины не смогут обеспечить достаточное давление, и сцепление будет работать неравномерно. Перед регулировкой сцепления убедитесь, что корзина в хорошем состоянии. Если есть признаки износа, замените её.

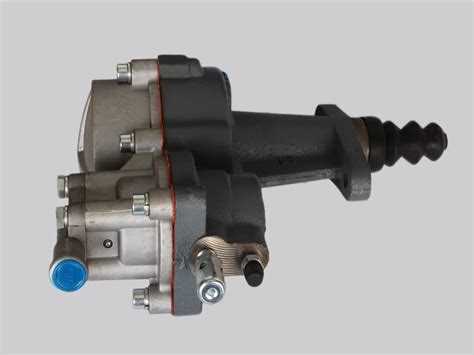

4. Проверка состояния рабочего цилиндра
Необходимо проверять рабочий цилиндр сцепления на наличие утечек жидкости и его исправность. Если цилиндр не работает должным образом, сцепление может не реагировать на действия водителя. Убедитесь, что цилиндр чист и не имеет повреждений.
5. Регулярная проверка герметичности системы
Проверьте герметичность всех соединений гидравлической системы. Утечки жидкости из-за поврежденных шлангов или трубок могут привести к снижению эффективности работы сцепления и вызвать провалы при его включении.
6. Правильная сборка деталей
После регулировки убедитесь, что все детали сцепления собраны правильно. Ошибки при сборке могут привести к неправильной работе системы. Проверьте, чтобы все элементы сцепления были установлены по инструкции и не имели дефектов.
Контрольный осмотр и проверка работы сцепления на месте
Для своевременной диагностики сцепления КамАЗ 5320, не прибегая к демонтажу, можно провести контрольный осмотр и проверку его работы непосредственно на месте. Это поможет выявить проблемы на ранних стадиях, избежать серьёзных поломок и снизить затраты на ремонт.
Основные этапы проверки:
- Проверка хода педали сцепления:
- Педаль сцепления должна свободно двигаться, не заедать и не иметь посторонних звуков при нажатии.
- Если ход педали стал слишком лёгким или, наоборот, затруднённым, это может свидетельствовать о необходимости регулировки или замены некоторых элементов системы.
- Оценка возврата педали:
- После отпускания педали она должна быстро возвращаться в исходное положение. Задержка возврата может указывать на неисправности в гидравлической системе или недостаток жидкости в главном цилиндре.
- Проверка на включение передачи:
- Включите нейтральную передачу и убедитесь, что трансмиссия не даёт посторонних шумов. При включении первой или задней передачи, сцепление должно плавно отрывать двигатель от трансмиссии.
- Если при включении передач слышен скрежет или рывки, вероятно, сцепление не полностью разъединяет двигатель и коробку передач.
- Проверка на утечку жидкости:
- Осмотрите гидравлическую систему сцепления на наличие утечек жидкости. Течи вокруг цилиндров могут свидетельствовать о повреждении уплотнителей или других компонентов.
- Проверка давления в системе сцепления:
- Если сцепление «проваливается» при нажатии, или усилие на педали слишком сильно изменяется, возможно, в системе недостаточно давления, что также требует проверки состояния гидравлического блока.
Регулярная проверка этих параметров поможет выявить проблемы на ранней стадии и снизить вероятность серьёзных поломок сцепления КамАЗ 5320. Обязательно следите за состоянием жидкости в гидравлической системе и при необходимости проводите её замену.
Вопрос-ответ:
Как проверить состояние сцепления на КамАЗ 5320 перед регулировкой?
Для проверки состояния сцепления на КамАЗ 5320 нужно обратить внимание на несколько ключевых моментов. Во-первых, важно убедиться, что педаль сцепления имеет нормальный ход и не заедает. Также стоит проверить, не слишком ли велик зазор между диском сцепления и маховиком. Если сцепление пробуксовывает или не включается полностью, это может свидетельствовать о проблемах с его регулировкой или износом компонентов.
Как самостоятельно отрегулировать сцепление на КамАЗ 5320?
Для регулировки сцепления на КамАЗ 5320 вам потребуется набор инструментов, включая ключи и отвертки. Начните с ослабления креплений тяги сцепления. Затем, с помощью регулировочного болта на рычаге сцепления, отрегулируйте зазор так, чтобы педаль сцепления находилась на уровне 15-20 см от пола в нерабочем состоянии. Важно проверять, чтобы сцепление полностью включалось и выключалось, не создавая напряжения на трансмиссии.
Какие проблемы могут возникнуть, если сцепление на КамАЗ 5320 не отрегулировано правильно?
Неправильная регулировка сцепления может привести к ряду проблем. Во-первых, при недостаточном зазоре сцепление может не полностью выключаться, что приведет к перегреву диска сцепления и его преждевременному износу. Во-вторых, слишком большой зазор может вызвать проблемы с включением передачи, что затруднит управление автомобилем. Также возможны пробуксовки сцепления при движении, что негативно скажется на мощности двигателя.
Как понять, что сцепление на КамАЗ 5320 требует регулировки?
Если сцепление на КамАЗ 5320 начинает работать ненормально, это может быть сигналом, что оно нуждается в регулировке. Признаки могут включать трудности с включением передачи, особенно на холодном двигателе, а также если педаль сцепления становится слишком жесткой или, наоборот, слишком мягкой. Другим индикатором является пробуксовка сцепления, особенно при попытке ускорения или буксировки тяжелых грузов.
Что делать, если после регулировки сцепления на КамАЗ 5320 оно продолжает плохо работать?
Если после регулировки сцепление на КамАЗ 5320 продолжает работать с перебоями, вероятно, проблема лежит в других компонентах системы. Возможно, изношены фрикционные диски, или имеются проблемы с гидравлическим или механическим приводом сцепления. В таком случае рекомендуется провести более детальную диагностику, включая проверку состояния рабочего цилиндра, осмотр сцепления на наличие повреждений и при необходимости заменить изношенные детали.
