Механизм трещётки на КАМАЗе обеспечивает автоматическую или ручную регулировку зазора между тормозной колодкой и барабаном. Неправильно выставленный зазор снижает эффективность торможения и ускоряет износ элементов. Для большинства моделей КАМАЗ с барабанными тормозами оптимальный зазор составляет от 0,4 до 0,7 мм.
Перед регулировкой необходимо отключить питание от пневмосистемы, зафиксировать автомобиль противооткатными упорами и обеспечить свободный доступ к тормозным камерам. Проверка износа тормозных накладок обязательна: если толщина накладки менее 6 мм – подводка бессмысленна, требуется замена.
Ручные трещётки регулируются вращением шестигранного винта, расположенного на корпусе. Вращение по часовой стрелке приближает колодку к барабану. Колесо следует вращать вручную – при первом касании тормозной колодки движение станет затруднено. После этого винт возвращается на 2 щелчка (обычно 1 щелчок ≈ 0,1 мм). Это и будет рабочий зазор.
Автоматические трещётки подводятся через несколько полных нажатий на педаль тормоза при включённой пневмосистеме. Если зазор не меняется, требуется демонтаж и очистка механизма либо его замена. Важно: попытки регулировать автоматическую трещётку вручную часто приводят к её поломке.
После регулировки необходимо проконтролировать свободный ход штока тормозной камеры. Для КАМАЗов он должен составлять не более 25–30 мм. Проверка накатом: на ровной поверхности при затянутом ручнике колёса не должны вращаться даже при легком толчке.
Как подводить трещетки на КамАЗе правильно
Перед началом работ убедитесь, что автомобиль надежно зафиксирован, включена передача, установлены противооткатные упоры. Подводка трещеток проводится только на остывших тормозных механизмах.
На КамАЗах с механическими автоматическими трещетками подводка выполняется вручную, если механизм не обеспечивает корректный зазор. Стандартный зазор между тормозной накладкой и барабаном должен составлять 0,4–0,7 мм.
Процедура подводки:
1. Открутите стопорную гайку на регулировочном болте трещетки.
2. Ключом поверните болт по часовой стрелке до момента, когда колодки плотно прижмутся к барабану. Прокрутите колесо – оно должно заблокироваться.
3. Ослабьте болт на 3–4 щелчка (поворота против часовой стрелки). Проверьте свободный ход рычага – он должен составлять около 15–20 мм.
4. Затяните стопорную гайку, убедитесь в отсутствии люфта рычага и посторонних звуков при нажатии на педаль тормоза.
Если установлены автоматические трещетки, регулярно проверяйте их работу. При заедании или отсутствии самоподвода требуется очистка и, при необходимости, замена механизма. Трещетка не должна иметь люфта на шлицах кулака и свободно возвращаться в исходное положение после срабатывания тормоза.
После регулировки выполните пробное торможение на ровной поверхности. Оцените эффективность тормозов и равномерность замедления. Повторная регулировка требуется, если одно из колес тормозит сильнее или слабее остальных.
Как определить момент для подведения трещетки на КамАЗе
Признаком необходимости подведения трещетки служит увеличение хода тормозной камеры. Измерьте свободный ход штока при нажатии на тормоз – допустимое значение составляет 15–20 мм. Если ход превышает этот предел, требуется регулировка.
При визуальном осмотре обратите внимание на износ накладок. Если толщина фрикционного слоя менее 6 мм, подводить трещетку бессмысленно – необходима замена колодок. Также следует проверить, нет ли люфтов в механизмах привода и не «зависает» ли шток камеры после отпускания тормоза.
Подведение необходимо, если тормоза срабатывают с задержкой или педаль становится «длинной». Это указывает на увеличенный зазор между накладкой и барабаном. Регулярная проверка каждые 3–5 тыс. км позволяет не допускать критического износа и сохранять эффективность тормозной системы.
Какие инструменты нужны для подведения трещетки вручную
Рожковый или накидной ключ на 10 мм – основной инструмент для вращения регулировочного винта на трещотке. Важно, чтобы ключ плотно прилегал к граням, исключая риск срыва и повреждения.
Монтажка длиной 40–60 см – используется для проверки свободного хода кулака тормозной камеры. С её помощью создаётся усилие на тормозной вал, чтобы убедиться в корректности подведения.
Мелкозубая трещотка или трещоточный ключ с воротком – удобен при ограниченном пространстве между осью и рамой. Обеспечивает быструю и точную регулировку при плотной посадке винта.
Отвертка с плоским жалом – применяется для снятия защитного колпачка или фиксатора, если таковой предусмотрен конструкцией трещотки. Также может использоваться для легкой корректировки защёлки в фиксаторе хода.
Светодиодный фонарь с направленным светом – необходим для визуального контроля меток на регулировочном механизме, особенно при работе в затемнённой части подвески или при обслуживании в полевых условиях.
Перчатки с противоскользящей поверхностью – обеспечивают надёжный захват инструмента при работе в загрязнённой среде и снижают риск соскальзывания при затяжке.

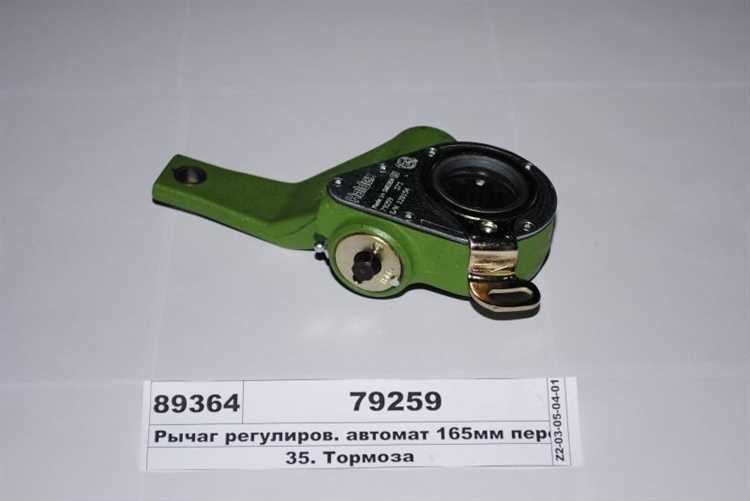

Порядок подведения автоматической трещетки КамАЗа
Перед началом работ убедитесь, что стояночный тормоз отпущен, а колеса надежно зафиксированы противооткатными упорами. Оцените зазор между тормозным барабаном и колодками – он не должен превышать 0,6–0,8 мм. Если превышает, требуется корректировка трещетки.
Откройте защитный колпачок на автоматической трещетке. Используя подходящий ключ (обычно 10 мм или 13 мм, в зависимости от модели), поверните регулировочный болт по направлению, указанному стрелкой на корпусе. Поворот должен быть медленным и постепенным, пока не почувствуется сопротивление – это означает, что колодки приблизились к барабану.
После достижения упора проверните регулировочный болт в обратную сторону на 1/3 оборота для создания минимального рабочего зазора. Убедитесь, что при вращении колеса не наблюдается торможения. Зазор должен обеспечивать свободное вращение без касания барабана.
Проверьте срабатывание автоматической трещетки при нескольких полных нажатиях на тормоз. Услышав характерные щелчки, убедитесь, что механизм работает корректно и самостоятельно компенсирует износ колодок.
После завершения регулировки установите защитный колпачок на место. Проведите контрольное торможение на ровной поверхности, чтобы убедиться в симметричном срабатывании тормозных механизмов обеих сторон моста.

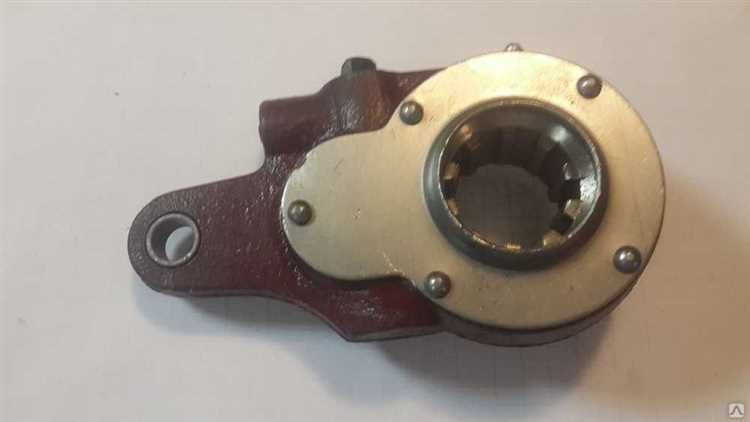

Как подводить ручную трещетку без ошибок
Ручная трещотка КамАЗа требует точной регулировки, чтобы исключить преждевременный износ тормозных накладок и обеспечить стабильное торможение. Процедура выполняется на заглушенном двигателе при полностью отпущенном тормозе.
- Зафиксировать автомобиль противооткатными упорами, включить нейтральную передачу.
- Поддомкратить колесо, к которому относится регулируемая трещотка, для проверки свободного вращения.
- Очистить механизм трещотки от грязи и пыли, особенно в области регулировочного болта и стопора.
- Отпустить стопорное кольцо или флажок, чтобы обеспечить свободный доступ к регулировке.
- Вращать регулировочный болт по часовой стрелке до момента, когда колесо перестанет проворачиваться вручную – тормозные колодки полностью прижмутся к барабану.
- Ослабить болт на 1/3–1/2 оборота против часовой стрелки, чтобы создать необходимый тепловой зазор между колодками и барабаном.
- Проверить свободный ход толкателя тормозной камеры – в пределах 15–20 мм. Если ход превышен, регулировку следует повторить.
- Зафиксировать стопорный механизм обратно, убедиться в надежной фиксации.
- Проверить тормозное усилие нажатием на педаль – торможение должно быть равномерным, без перекосов.
Регулировка каждой трещотки производится отдельно. Несоблюдение симметрии усилий приводит к уводу автомобиля при торможении и неравномерному износу накладок. Подводку выполнять не реже одного раза в 5–7 тыс. км или при изменении хода педали.
На что обращать внимание при проверке хода штока тормозной камеры
Нормальный ход штока тормозной камеры на КамАЗе должен находиться в пределах 20–25 мм. При превышении этого значения требуется регулировка трещотки. Ход менее 15 мм может указывать на заклинивание механизмов или неполное отпускание тормоза.
Перед измерением убедиться в полном сбросе давления в тормозной системе. Проверку производить при выключенном стояночном тормозе и накачанной системе (6,5–8 кг/см²). При этом наблюдать за тем, как шток выходит из корпуса при нажатии на тормоз: движение должно быть плавным, без рывков и перекосов.
Если при нажатии на тормоз шток не выходит полностью или уходит под углом, возможен износ направляющей втулки, деформация тяги или повреждение диафрагмы. Также важно проверять люфты в соединениях рычага трещотки с валом и штоком – люфт более 1 мм недопустим.
После регулировки хода обязательно повторно нажать на педаль тормоза и убедиться, что шток возвращается в исходное положение. Задержка возврата или неполный возврат – признак загрязнения или повреждения внутренних элементов тормозной камеры.
Частые ошибки при подведении трещеток и как их избежать
Одна из распространённых ошибок – подтягивание трещётки «на глаз». Это приводит к неравномерному износу тормозных накладок и перегреву тормозных барабанов. Подводку необходимо выполнять до момента, когда колодка начнёт едва касаться барабана, с последующим отпусканием на 2–3 щелчка храповика.
Некорректный выбор момента обслуживания – ещё одна ошибка. Подводить трещётки нужно не по пробегу, а по состоянию механизма. Проверка должна выполняться через каждые 5–10 тысяч км или при первых признаках увеличенного свободного хода тормозной педали.

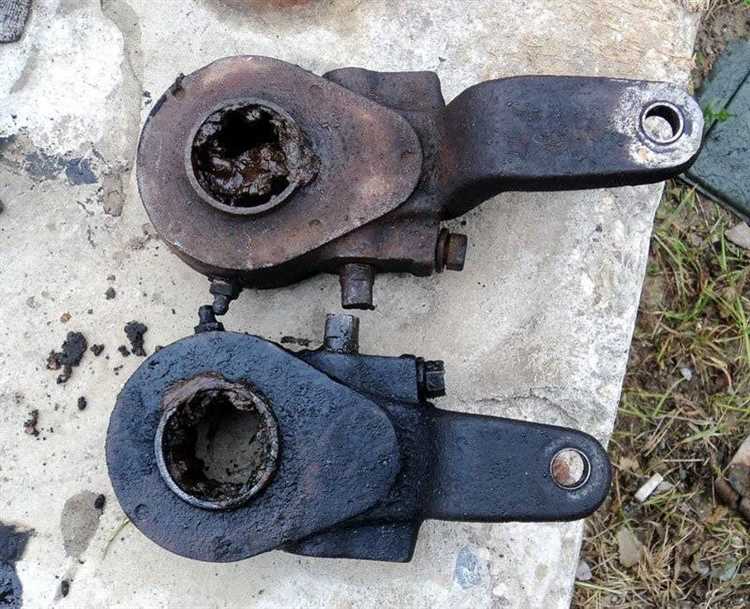

Пренебрежение очисткой механизма – серьёзное упущение. Грязь и ржавчина мешают точной настройке. Перед регулировкой необходимо очистить и смазать резьбовую часть трещётки и ось храповика, используя морозостойкую смазку.
Использование нестандартного инструмента приводит к повреждению резьбы регулировочного болта. Для подведения необходимо применять заводской ключ с ограничителем усилия.
Нарушение последовательности регулировки – ошибка, которая ведёт к перекосу тормозных механизмов. Регулировку проводят при полностью отпущенном стояночном тормозе, начиная с осей с наибольшим износом накладок.
Игнорирование самоподводящихся трещёток. Эти механизмы требуют не только проверки состояния, но и контроля за исправностью автоматического механизма подведения. При неисправности – немедленная замена.
Вопрос-ответ:
Как часто нужно подводить трещётки на КамАЗе при обычной эксплуатации?
Частота подтяжки трещёток зависит от условий эксплуатации и состояния тормозной системы. В среднем, проверку и, при необходимости, регулировку стоит проводить каждые 5–10 тысяч километров пробега. При интенсивной работе автомобиля, например, на строительных площадках или в условиях бездорожья, стоит контролировать состояние трещёток чаще — каждые 3–5 тысяч километров. Также проверку стоит проводить после ремонта тормозной системы или замены колодок.
Можно ли подтягивать трещётки на КамАЗе вручную, или обязательно использовать специальный инструмент?
Трещётки можно подтягивать вручную с помощью обычного гаечного ключа, чаще всего на 10 или 12 мм, в зависимости от конструкции. Однако важно делать это аккуратно, не перетягивая. В идеале используется динамометрический ключ, чтобы контролировать усилие и не допустить перетяжки, которая может привести к быстрому износу тормозных колодок или перегреву тормозных барабанов. Для автоматических трещёток ручная подтяжка вообще не требуется — они регулируются сами при правильной установке.
Как отличить автоматические трещётки от обычных на КамАЗе?
Автоматические трещётки внешне отличаются наличием дополнительного механизма с фиксатором и часто имеют заводскую маркировку или наклейку с обозначением «automatic» или соответствующим символом. У них нет традиционного болта для ручной регулировки — вместо этого используется возвратная пружина и внутренний механизм, который подводит колодки при каждом торможении. Обычные же трещётки регулируются вручную, и у них имеется регулировочный болт, как правило, сбоку или сзади корпуса. Если вы сомневаетесь, лучше свериться с документацией на конкретную модель или проконсультироваться с механиком.
Что будет, если слишком сильно подтянуть трещётку?
Слишком сильная подтяжка трещётки может привести к постоянному прижатию тормозных колодок к барабану. Это вызывает повышенный нагрев, быстрый износ тормозных накладок, перегрев ступицы и снижение ресурса тормозной системы в целом. Также может увеличиться расход топлива и снизиться эффективность торможения, особенно при длительных спусках. Поэтому подтягивать трещётки нужно с чувством, ориентируясь на зазор между колодками и барабаном — он должен быть в пределах 0,6–1,2 мм, в зависимости от модели КамАЗа и типа тормозного механизма.
Как понять, что трещётки требуют подтяжки?
Основные признаки: увеличенный свободный ход тормозной педали, снижение эффективности торможения, неравномерная работа тормозов (например, при торможении машину уводит в сторону), скрип или вибрации при нажатии на педаль. Также стоит обратить внимание на состояние тормозных камер — если шток выдвигается слишком далеко при торможении, это может указывать на излишний зазор между колодками и барабаном. Визуальная проверка и замер зазора — лучший способ убедиться в необходимости регулировки.
Как правильно подводить трещетки на Камазе?
Подводка трещеток на Камазе требует внимательности и правильной последовательности действий. Сначала необходимо убедиться, что трещетки и механизмы, с которыми они взаимодействуют, чисты и смазаны. Затем, поочередно в каждой трещетке проверяется затяжка с помощью необходимого инструмента. Особое внимание стоит уделить натяжению пружины, которая должна быть настроена таким образом, чтобы не допускать излишней нагрузки на систему, но и не обеспечивать слишком слабое сжатие. Следует также обратить внимание на износ деталей, которые могут влиять на эффективность работы трещеток. Если замечены повреждения или чрезмерный износ, необходимо заменить детали, чтобы избежать поломки в процессе эксплуатации.
