Балансирная подвеска КамАЗа рассчитана на эксплуатацию в тяжёлых условиях, но при пробеге более 200–300 тысяч километров её узлы начинают терять износостойкость. Один из критических элементов – балансир, обеспечивающий равномерное распределение нагрузки между осями. Его износ сопровождается люфтом в задней тележке, неравномерным износом шин и посторонними звуками при движении по неровностям.
Замена балансира возможна без обращения в сервис, но требует наличия ямы или подъёмника, съёмников для втулок и шкворней, а также набора ключей на 27, 32 и 36. Перед началом работ следует обязательно затормозить автомобиль, установить противооткатные упоры и демонтировать колёса с обеих сторон задней тележки.
Один из сложных этапов – извлечение шкворней, которые могут быть закисшими. Их нагревают газовой горелкой и аккуратно выбивают через бронзовую оправку. После снятия старого балансира необходимо очистить посадочные поверхности от коррозии и старой смазки. Новый балансир устанавливают строго по уровню, исключая перекосы, чтобы избежать преждевременного износа втулок и амортизаторов.
Важно использовать оригинальные детали или проверенные аналоги, например, балансиры с маркировкой 5320-2918050 для классических моделей КамАЗов. После сборки требуется контрольный замер углов установки осей, особенно если производилась замена втулок или шкворней. Игнорирование этих параметров приведёт к нестабильному поведению автомобиля на скорости и увеличенному расходу топлива.
Как определить износ балансира на КамАЗе по признакам и люфтам
Основной признак износа балансира – увеличение люфта в точках крепления осей балансира и сайлентблоков. При визуальном осмотре обращают внимание на наличие смещений, неравномерного износа втулок, следов проворачивания или забоин на посадочных местах.
Первое, что следует проверить – продольный и поперечный люфт осей балансира. При помощи монтажки или лома раскачивают рычаг в горизонтальной и вертикальной плоскостях. Допустимое перемещение – не более 1–2 мм. При превышении этой величины втулки требуют замены. При вертикальном люфте более 2 мм, как правило, изношена ось балансира либо внутренний диаметр проушины коромысла.
Признаком критического износа может быть металлический стук при проезде неровностей. Это свидетельствует о разрушении или проворачивании втулок, а также деформации пальцев. Также обращают внимание на неравномерную осадку рессор и смещение центра балансира относительно оси автомобиля.
При демонтаже обращают внимание на наличие коррозии, забоин и овальности на пальцах. Если палец свободно входит в втулку без усилия – детали не обеспечивают нужной фиксации и подлежат замене. Недопустимо использование деталей с видимыми раковинами и следами износа более 0,2 мм по диаметру.
Регулярная диагностика состояния балансира каждые 20–30 тыс. км позволяет вовремя выявлять износ и предотвращать разрушение подвески.
Необходимые инструменты и оборудование для замены балансира КамАЗа в гаражных условиях
Для демонтажа и установки балансира потребуется комплект торцевых и накидных ключей с головками на 24, 27, 30 и 32 мм. Особенно важен длинный рычаг или усилитель на воротке для срыва закисших креплений.
Использование мощного гидравлического домкрата грузоподъёмностью от 15 тонн обязательно для безопасного подъёма моста. Подставки под раму грузовика должны быть рассчитаны на не менее чем 10 тонн каждая и иметь широкую опорную платформу.
Необходим съёмник шкворней и втулок, желательно с гидравлическим приводом. При его отсутствии используется молоток массой 3–5 кг и наставки из закалённой стали, но такой способ требует аккуратности, чтобы не повредить посадочные места.
Для работы с сайлентблоками нужен пресс или стяжка с резьбовыми шпильками М20 и массивными шайбами. Без этого качественно запрессовать втулки невозможно.
Также потребуется металлическая щётка на дрель или болгарке для очистки посадочных поверхностей, а также медная или графитовая смазка для защиты новых соединений от коррозии.
Обязателен мощный источник света – прожектор или аккумуляторный фонарь, так как зона работы расположена низко и часто закрыта тенью от мостов и кузова.
Дополнительно стоит иметь под рукой монтажки длиной от 60 см, ёмкость для слива грязи и воды из балансира, ветошь и перчатки с усилением на ладони.
Порядок демонтажа задней тележки и разборки узла балансира
Перед началом работ необходимо установить автомобиль на ровную поверхность, зафиксировать передние колёса упорами и отсоединить клеммы аккумулятора. Работы выполнять на смотровой яме или подъёмнике. Грузовая платформа должна быть полностью разгружена.
Сначала демонтируются тормозные шланги и трубопроводы, идущие к задней тележке. Отсоединяются провода АБС, если таковые имеются. Далее отсоединяются карданные валы от промежуточной и задней осей. После этого можно приступать к снятию амортизаторов и стабилизаторов поперечной устойчивости.
Затем откручиваются стремянки, фиксирующие рессоры к балке заднего моста. Перед этим следует поддомкратить мост и зафиксировать его на подпорках. После снятия стремянок аккуратно опускаются рессоры. Следующим шагом откручиваются болты крепления балансира к раме.

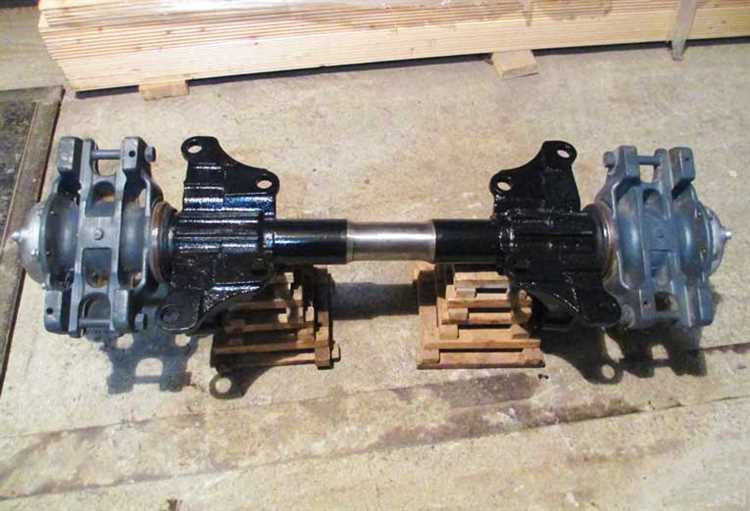

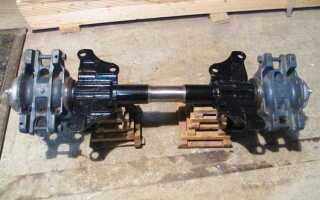

Балансирный механизм демонтируется целиком вместе с осями. После снятия узла необходимо очистить его от грязи и масла, чтобы исключить попадание загрязнений при разборке.
Для разборки узла балансира требуется извлечение шкворней. Это делается при помощи прессового оборудования или специальных съёмников. Предварительно необходимо снять стопорные шайбы и фиксирующие болты. В случае закисания – применить индустриальный нагрев или проникающие смазки.
После извлечения шкворней оси балансира отделяются от корпуса. Проверяются посадочные места под втулки и наличие износа. Втулки и подшипники заменяются на новые при малейших признаках выработки. Все сопрягаемые поверхности перед сборкой необходимо обработать консистентной смазкой, рекомендованной производителем.
Как снять изношенный палец и втулки балансира без спецприспособлений
Для начала демонтируйте серьгу и открутите гайки крепления пальца к кронштейну. Используйте мощный вороток и удлинитель – гайки могут быть сильно закисшими. При необходимости предварительно обработайте соединения проникающей смазкой и дайте впитаться 15–20 минут.
После снятия фиксаторов выбейте палец при помощи кувалды и массивной выколотки из стали. Чтобы не повредить корпус балансира, подложите деревянный брус или металлическую плиту, распределяющую нагрузку. Удары наносите резкие, но контролируемые, следите за равномерным выходом пальца с обеих сторон.
Втулки демонтируются после полного извлечения пальца. Для этого используйте самодельный съемник: стальная шпилька М20, две шайбы большего диаметра и две гайки. С одной стороны установите шайбу и гайку, с другой – упорную шайбу, которая будет вытягивать втулку при закручивании. Постепенно затягивайте гайку, следя за смещением втулки наружу.
Если втулка прикипела, нагрейте корпус балансира промышленным феном до 150–200 °C. При расширении металла втулка ослабнет и поддастся съему. Не используйте автоген – это может повредить балку. Остатки втулки выбиваются выколоткой меньшего диаметра. Поверхность отверстия перед установкой новых втулок обязательно очистите от ржавчины и заусенцев.

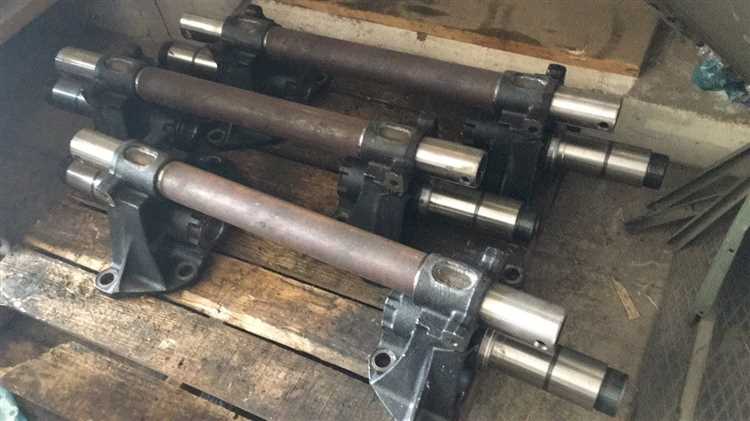

Особенности подбора новых деталей балансира: пальцы, втулки, серьги
При замене балансира на КамАЗе важно правильно подобрать сопряжённые элементы – пальцы, втулки и серьги. Неправильный выбор приводит к ускоренному износу, разбалансировке и риску выхода из строя подвески.
- Пальцы балансира должны соответствовать диаметру посадочных мест в балке и втулках. Стандартный диаметр – 50 мм, но перед покупкой необходимо измерить старую деталь штангенциркулем. При наличии выработки более 0,2 мм – заменять обязательно.
- Материал пальцев – закалённая сталь с твердостью не ниже HRC 50. Пальцы из мягкой стали быстро изнашиваются и создают люфт в узле.
- Втулки подбираются по внешнему и внутреннему диаметру. Внутренний должен соответствовать диаметру пальца с зазором не более 0,05 мм. Внешний – плотной посадке в серьге или корпусе балансира. Рекомендуется использовать бронзовые или капролоновые втулки – они меньше подвержены коррозии и дольше служат.
- Втулки не взаимозаменяемы между моделями КамАЗов, особенно между рамами старого и нового образца. Проверяй номер по каталогу (например, 5320-2918070 для классических моделей).
- Серьги балансира должны быть без трещин и с круглыми, без овальности отверстиями под втулки. Диаметр отверстий должен точно соответствовать наружному диаметру втулки. Если отверстие разбито – серьгу под замену.
- Выбирай серьги оригинального исполнения. Реплики часто выполнены с допусками, не соответствующими заводским параметрам, что приводит к перекосу оси балансира и неравномерному износу шин.
Перед установкой новых деталей рекомендуется предварительная сборка на «сухую» для проверки посадки всех компонентов. Любое несовпадение допусков – повод заменить деталь, а не пытаться «подогнать» её в процессе монтажа.

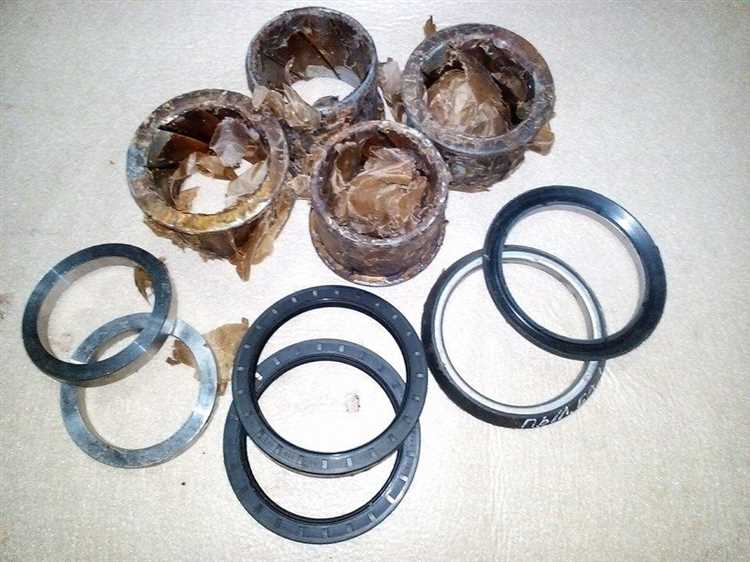

Технология запрессовки втулок и установки пальца балансира
Перед началом запрессовки необходимо тщательно очистить посадочные места в балансирах от грязи, коррозии и остатков старых втулок. Допуск по диаметру отверстия под втулку должен соответствовать размеру 72,0–72,1 мм. При наличии эллипса или раковин – обязательная расточка с последующей хонкой.
- Втулки перед установкой охлаждаются в сухом льде или морозильной камере при температуре –18…–20 °C не менее 4 часов.
- Балансиры прогреваются до температуры 80–90 °C в термошкафу или с помощью строительного фена. Равномерный прогрев критичен – избегать локального перегрева.
- Втулка должна заходить в посадочное отверстие без перекоса. Использовать направляющую оправку из закалённой стали с диаметром 71,9 мм и торцевым упором.
- Запрессовка осуществляется на гидравлическом прессе с усилием не менее 8 тонн. Втулка должна быть установлена заподлицо с торцом балансира, отклонение не более ±0,1 мм.
После установки втулок производится развертка до диаметра 60,0–60,02 мм, обеспечивая соосность отверстий в обоих плечах балансира. Не допускается образование заусенцев и микротрещин.
- Палец балансирный перед установкой смазывается литиевой смазкой типа ЛИТОЛ-24.
- Установка пальца выполняется вручную с подгонкой до плотной посадки. При затруднении допускается лёгкая осадка через бронзовую проставку.
- Контролируется выступание пальца относительно наружной плоскости – не более 0,5 мм.
- Фиксация стопорными болтами производится после проверки проворота пальца. Плотность посадки должна исключать люфт без признаков закусывания.
После сборки обязательно проверить работу балансира в подвешенном состоянии – свободный ход без заеданий с равномерным поворотом от руки.
Контрольный осмотр и проверка зазоров после сборки балансира
После установки балансира на раму КамАЗа необходимо выполнить контрольный осмотр крепёжных элементов. Особое внимание уделяется моменту затяжки стремянок – он должен соответствовать значениям, указанным в технической документации (обычно 450–500 Н·м). Недостаточная или избыточная затяжка приведёт к смещению балансира в процессе эксплуатации.
Проверка зазоров между втулками и осями балансира выполняется с помощью щупа. Допустимый зазор – не более 0,3 мм. Если щуп толщиной 0,4 мм проходит свободно, втулка подлежит замене. При отсутствии специального измерительного инструмента допускается визуальная оценка люфта с раскачиванием рычага вручную: ощутимый ход – признак износа.
Необходимо убедиться в симметричности установки балансира относительно продольной оси автомобиля. Отклонение от центра более чем на 3 мм указывает на неправильную установку оси или неравномерную затяжку креплений. Корректировка положения проводится ослаблением стремянок с последующим центрированием и повторной протяжкой.
После завершения осмотра следует нанести метки краской на гайки стремянок и корпус балки для последующего визуального контроля смещения. Через 100–150 км пробега необходимо выполнить повторную протяжку всех креплений и оценить состояние зазоров повторно.
Вопрос-ответ:
Какие признаки указывают на то, что балансир на КамАЗе нуждается в замене?
Основные признаки износа балансира — это неравномерный износ шин задней тележки, стуки или скрипы при движении по неровной дороге, а также люфт в точках крепления балансира. Также стоит обратить внимание на визуальный осмотр: если есть трещины, деформация корпуса или сильный износ втулок, замена необходима.
Нужен ли для замены балансира ямный гараж или можно обойтись домкратами?
Работу значительно проще и безопаснее выполнять на яме или эстакаде, поскольку потребуется доступ к нижней части рамы. При отсутствии ямы можно использовать мощные домкраты, но потребуется установка надежных подпорок, чтобы обеспечить устойчивость автомобиля. Безопасность здесь на первом месте, ведь снимать придется тяжелые элементы.
Какие инструменты понадобятся для замены балансира своими руками?
Для замены потребуется набор рожковых и накидных ключей, особенно на 30 и 32 мм, мощный вороток или гайковерт, молоток, монтировка, а также съемник или гидравлический пресс для выпрессовки втулок, если они тоже подлежат замене. Также пригодится металлическая щетка для зачистки мест установки и смазка для новых деталей.
Сколько времени занимает замена балансира при наличии опыта?
Если работа выполняется вдвоем, есть нужные инструменты и детали заранее подготовлены, то на замену уходит от 4 до 6 часов. Без помощника и с минимальным опытом процесс может растянуться на целый день, особенно если болты прикипели или нужно менять втулки.
Нужно ли менять оба балансира сразу или можно ограничиться одним?
Если изношен только один балансир, теоретически можно заменить только его. Однако на практике часто меняют оба, особенно если пробег большой и второй балансир тоже показывает признаки износа. Это позволяет избежать повторного ремонта в ближайшее время и сохранить симметрию подвески.
