Замена шкворней на ЛУАЗ – задача, требующая точности и понимания конструкции передней подвески. Модель ЛУАЗ-969 оснащена шкворневым соединением рычагов с поворотными кулаками, и износ шкворней напрямую влияет на управляемость и устойчивость автомобиля. Характерные симптомы – люфт рулевого управления, неравномерный износ шин и стук в передней части при поворотах.
Для работы потребуется стандартный набор инструментов: съемник шкворней, вороток, комплект новых шкворней (лучше оригинальных размеров), молоток, оправка для запрессовки, шприц для смазки. Перед началом работ необходимо установить автомобиль на ровную поверхность, зафиксировать задние колеса, снять передние ступицы и извлечь тормозные механизмы. При демонтаже важно соблюдать порядок действий, чтобы избежать повреждения посадочных мест и подшипников.
После снятия старых шкворней необходимо осмотреть посадочные отверстия в кулаке и поворотной цапфе. При наличии выработки требуется их развёртывание под ремонтный размер или замена деталей. Новые шкворни запрессовываются строго по оси, с применением оправки. Завершающий этап – смазка и сборка всех компонентов в обратном порядке с обязательной регулировкой усилия поворота кулаков. Используйте литиевую смазку или ШРУС-4 для достижения максимального ресурса узла.

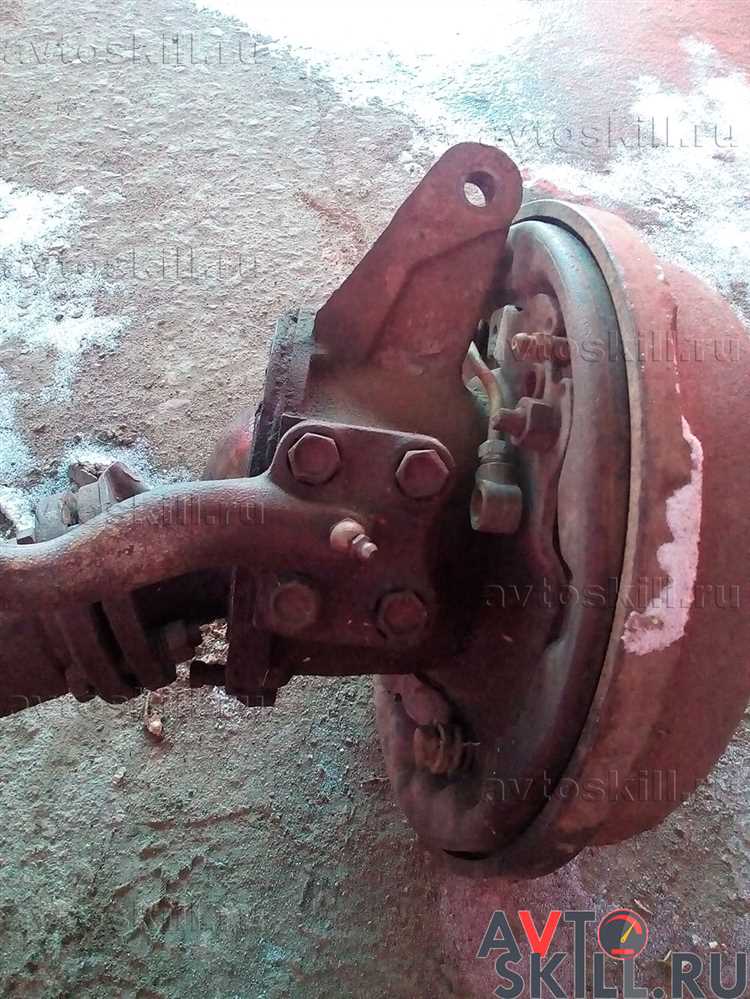

Как определить износ шкворней на Луаз по внешним признакам
Основной признак износа шкворней – люфт передних колес. Для проверки требуется вывесить переднюю часть автомобиля, установить под раму надежные опоры, затем взяться руками за колесо и покачать его в вертикальной плоскости. Если ощущается заметная свобода движения вверх-вниз, шкворни изношены.
Следующим симптомом служит неравномерный износ шин. При чрезмерном зазоре в узле шкворня колесо теряет стабильность, что приводит к быстрой выработке внутренней или внешней кромки протектора.
На ходу появляются характерные стуки при проезде неровностей. Особенно ярко они слышны на малой скорости и при поворотах. Это результат смещения оси поворотного кулака относительно цапфы.
Руль теряет четкость возврата в центральное положение после выхода из поворота. Повышенная «ватность» управления также указывает на значительный износ сопряжений шкворня.
При визуальном осмотре шкворневого узла можно заметить потеки смазки и пыль с характерным металлическим блеском. Это признак разрушения втулок или самого шкворня.
Какие инструменты и расходники понадобятся для замены шкворней
Домкрат грузоподъёмностью не менее 2 тонн обязателен для безопасного подъёма передней части ЛУАЗа. Также потребуется надёжные подпорки под раму для фиксации автомобиля в поднятом состоянии.
Набор ключей от 10 до 24 мм, включая торцовые и накидные, необходим для демонтажа ступицы, кулака и снятия старых шкворней. Трещотка с удлинителем облегчает работу в труднодоступных местах.
Съёмник шкворней – специализированный инструмент, упрощающий демонтаж без повреждения посадочных гнёзд. При отсутствии можно использовать молоток средней массы и выколотку из мягкого металла, например, меди или латуни.
Для очистки посадочных мест и деталей необходимы металлическая щётка, наждачная бумага зернистостью 120–180 и аэрозольный очиститель тормозов.
Из расходников потребуется новый комплект шкворней, включающий верхние и нижние втулки, а также направляющие шайбы. Обязательно приобретите смазку типа ШРУС или литиевую, стойкую к вымыванию. Для герметизации резьбовых соединений пригодится резьбовой герметик средней фиксации.
В процессе работы часто используются монтировка и гидравлический пресс (при наличии), облегчающий запрессовку втулок. Без него возможно применение струбцины с усиленной рамой.
Для финальной проверки развала-схождения желательно иметь доступ к угломеру или использовать шкалу с уровнем для предварительной настройки до поездки в сервис.

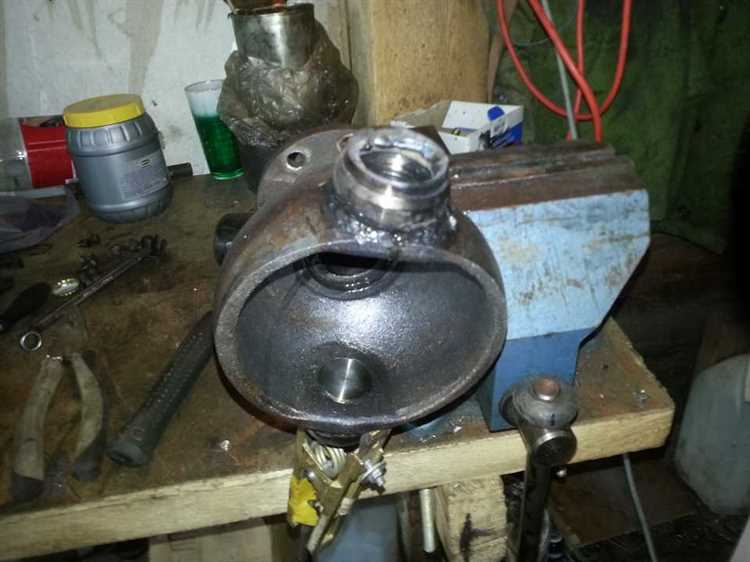

Как подготовить переднюю подвеску Луаз к демонтажу шкворней
Перед началом работ необходимо обеспечить доступ ко всем элементам передней подвески. Подготовка должна быть проведена на ровной площадке с применением страховочных опор. Отключите аккумуляторную батарею для исключения случайного замыкания.
- Установите упоры под задние колёса, чтобы исключить откат автомобиля.
- Приподнимите переднюю часть кузова домкратом под лонжерон рамы, разместив под него деревянную прокладку. Установите надёжные подпорки под обе стороны рамы.
- Снимите передние колёса. Осмотрите ступичные подшипники на наличие люфтов и признаков износа – это позволит избежать лишнего демонтажа в дальнейшем.
Для доступа к шкворням потребуется демонтировать тормозные барабаны:
- Открутите гайки крепления тормозного барабана. Снимите барабан, избегая ударов по кромке – используйте съёмник или деревянную проставку.
- Отсоедините тормозной шланг от цапфы. Заранее подготовьте заглушку, чтобы избежать утечек тормозной жидкости.
Далее необходимо освободить поворотные кулаки:
- Снимите шплинты и открутите гайки на пальцах рулевых тяг. Снимите тяги с помощью съёмника, не повреждая пыльники.
- Очистите соединения шкворней от грязи и коррозии металлической щёткой. Обработайте проникающей смазкой (например, WD-40) верхнюю и нижнюю части шкворня, особенно участки со стопорными болтами и крышками.
Проверьте наличие люфта в шкворневом соединении, раскачав поворотный кулак вверх-вниз. Измерьте осевое перемещение. При превышении 0,3 мм шкворень подлежит обязательной замене.
Убедитесь в наличии всех необходимых инструментов: съёмник шкворней, комплект шестигранников, вороток, головки, молоток с медной или пластиковой насадкой, металлическая щётка, проникающая смазка, тряпки и ёмкость для сбора жидкости.
Как снять старые шкворня без повреждения сопряжённых деталей
Перед началом демонтажа необходимо очистить зону шкворня от грязи и ржавчины с помощью металлической щётки и проникающей смазки. Использовать WD-40 или аналог – минимум за 30 минут до работы, чтобы состав успел проникнуть в закисшие соединения.
Снимите колёса, отсоедините рулевые тяги от поворотных кулаков. Зафиксируйте кузов и подвеску, исключив нагрузки на шкворень. Демонтируйте стопорные шайбы или штифты – они могут быть скрыты слоем грязи или лакокрасочного покрытия, при необходимости удалите их керосином и шпателем.
Используйте специальный съёмник шкворней. При отсутствии съёмника можно воспользоваться выколоткой и молотком, но только с применением медной или алюминиевой проставки – это исключит деформацию торцов шкворня и сопряжённых деталей. Удары наносите строго по оси шкворня, без перекосов.
Если шкворень не поддаётся, примените промышленный фен или газовую горелку для прогрева корпуса цапфы в области посадки. Прогрев до температуры 150–200 °C расширит металл и облегчит извлечение. Следите, чтобы не перегреть сальники и не повредить смежные элементы.
Извлечённый шкворень осмотрите: если присутствуют задиры или следы прикипания, проверьте посадочное отверстие на предмет деформации. Очистите его от остатков смазки и ржавчины, протрите ветошью, проверьте геометрию калибром.

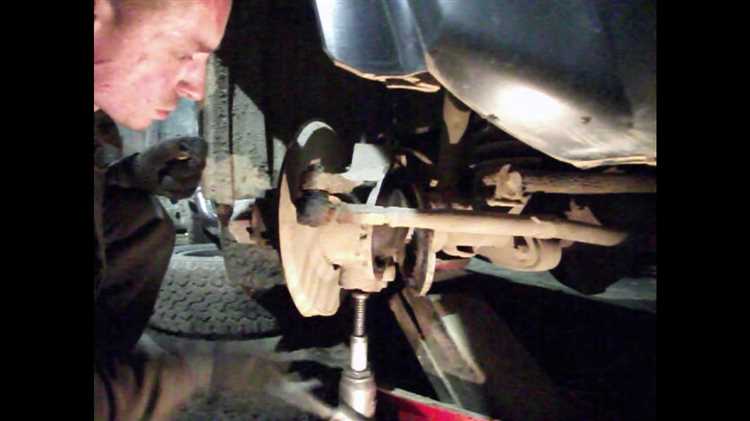

Как правильно установить новые шкворня с соблюдением зазоров
Перед установкой новых шкворней необходимо промерить посадочные отверстия цапфы и балки шкворнеметром или микрометром. Диаметр отверстий не должен превышать диаметр шкворня более чем на 0,03 мм. При большем зазоре требуется восстановление посадочного места или замена деталей.
Шкворень запрессовывается в балку с натягом 0,02–0,04 мм. При установке используйте тиски или пресс, не применяя ударов. Конусные отверстия в цапфе и на шкворне должны совпадать по углу. Плоскость опорной шайбы должна прилегать без зазора. Установку производите строго по меткам, обеспечивая совпадение маслоподающих каналов.
После запрессовки шкворня проверьте усилие поворота цапфы. Оно должно составлять 5–7 Н·м. Если движение тугое или с заеданием – ослабьте прижимную гайку или проверьте отсутствие перекоса. При слишком свободном вращении добавьте регулировочные шайбы толщиной от 0,1 до 0,3 мм. Добейтесь минимального радиального люфта, не превышающего 0,05 мм, и отсутствия осевого смещения.
Обязательно замените бронзовые втулки на новые и разверните их разверткой до диаметра шкворня с зазором 0,02–0,04 мм. После сборки смажьте детали консистентной смазкой типа Литол-24 через пресс-масленки до выхода избыточной смазки из всех зазоров.

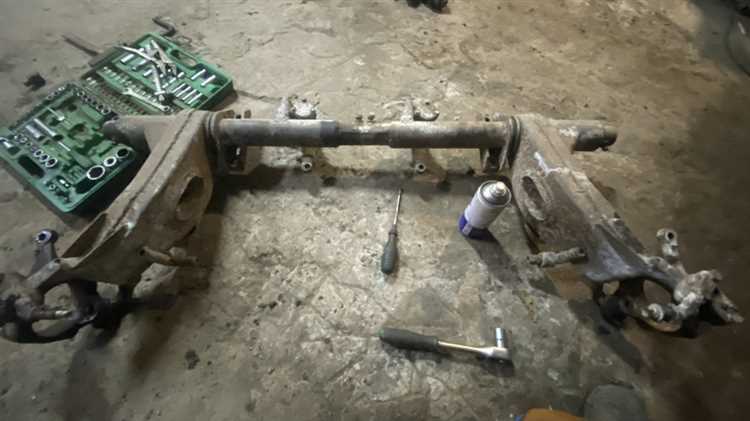

Как произвести сборку и установить переднюю балку на место
Перед установкой передней балки на место необходимо тщательно подготовить все элементы и убедиться в их исправности. Начните с того, чтобы тщательно очистить все поверхности креплений и проверить их на наличие износа или повреждений. Если в процессе ремонта были заменены элементы подвески, такие как шкворни или втулки, убедитесь, что они правильно установлены и смазаны.
Для сборки передней балки потребуется два человека, так как она достаточно громоздкая и требует точности при монтаже. Начните с того, что аккуратно установите балку в предварительно подготовленное место. Перед тем как установить балку, убедитесь, что все элементы подвески (амортизаторы, рычаги) закреплены и готовы к сборке.
Поднимите переднюю балку с помощью домкрата и аккуратно подставьте её к раме автомобиля. Используйте подставки или другие средства для обеспечения устойчивости балки на время установки. Не забывайте, что крепление балки должно быть выполнено в точности по шаблону, чтобы избежать перекосов и неравномерного распределения нагрузки.
После того как балка находится на своем месте, начинайте процесс крепления. Используйте новые болты и гайки, так как старые могут быть ослаблены или повреждены в процессе работы. Начните с установки центральных креплений, затем постепенно переходите к боковым. Все крепежи должны быть затянуты с нужным усилием, указанным в технической документации. После того как все болты установлены, тщательно проверяйте их на наличие люфта и правильность затяжки.
Не забудьте установить защитные элементы, такие как пыльники и уплотнительные кольца, которые предотвращают попадание грязи и влаги в систему подвески. Это поможет увеличить срок службы передней балки и других компонентов подвески.
После окончательной установки передней балки, опустите машину и проведите проверку. Прокачайте подвеску, чтобы убедиться, что все элементы работают корректно, и проверьте, нет ли ненормальных звуков или люфта. Важно провести пробный заезд для удостоверения, что установка выполнена правильно и автомобиль готов к дальнейшему использованию.
Как провести проверку после замены шкворней на Луаз
После замены шкворней на автомобиле Луаз необходимо провести несколько этапов проверки, чтобы удостовериться в правильности установки и надежности работы элементов. Главным ориентиром будет отсутствие люфта, правильность развала-схождения и устойчивость подвески.
1. Проверка люфта в шкворнях: Сначала необходимо проверить наличие люфта в новых шкворнях. Для этого, подняв переднюю часть автомобиля, прокачайте колеса. Если они имеют излишний свободный ход в горизонтальной плоскости, это может свидетельствовать о ненадежной установке или неправильно подобранных деталях.
2. Проверка ходовой части: Важно проверить, как автомобиль реагирует на повороты и маневры. Никаких посторонних звуков, стуков или неестественных вибраций не должно быть. Если присутствуют такие признаки, необходимо повторно осмотреть все компоненты, включая шкворни, втулки и другие элементы подвески.
3. Тест на развал-схождение: Проверьте угол развала колес с помощью специального оборудования. Неправильное положение шкворней может привести к перекосу колес, что повлияет на управляемость автомобиля и ускорит износ шин.
4. Проверка тормозов: После замены шкворней стоит оценить работу тормозной системы. Сделайте несколько тормозных пробежек на небольшой скорости. Убедитесь, что тормоза работают равномерно, без биений и рывков.
5. Визуальный осмотр: На завершающем этапе осмотрите все соединения и крепежные элементы. Убедитесь, что нет следов масла или смазки, которые могут свидетельствовать о неправильной герметизации или протечке. Обратите внимание на возможные повреждения пыльников и других защитных элементов шкворней.
Если после проверки обнаружены несоответствия, необходимо сразу же устранить дефекты, чтобы избежать более серьезных проблем в будущем.
Вопрос-ответ:
Какие инструменты понадобятся для замены шкворня на Луаз?
Для замены шкворня на Луаз необходимо подготовить несколько инструментов: домкрат для поднятия автомобиля, гаечные ключи, набор головок, молоток, съемник для подшипников, отвертки и, возможно, тиски для удержания отдельных деталей. Также важно иметь под рукой новую деталь и смазку для установки.
Как правильно демонтировать старый шкворень на Луаз?
Чтобы снять старый шкворень, нужно сначала приподнять машину с помощью домкрата, снять колесо и открутить крепления шкворня. Используйте молоток и съемник для подшипников, чтобы аккуратно вытянуть старую деталь из посадочного места. Убедитесь, что нет повреждений на других компонентах подвески перед демонтажем шкворня.
Какие особенности нужно учитывать при установке нового шкворня на Луаз?
При установке нового шкворня важно соблюдать правильную последовательность действий. Убедитесь, что новый шкворень правильно фиксируется в посадочном месте, а все крепления затянуты до нужного момента. После установки проверьте работу подвески и убедитесь, что шкворень не заедает и не имеет люфта. Не забывайте смазывать соединения, чтобы продлить срок службы деталей.
Могу ли я заменить шкворень на Луаз самостоятельно, если не имею большого опыта в ремонте автомобилей?
Заменить шкворень на Луаз можно и без большого опыта, если внимательно следовать инструкции и использовать правильные инструменты. Однако, для первого раза может быть полезно иметь под рукой человека, который поможет с демонтажем и установкой. Важно соблюдать осторожность и не спешить при работе с подвеской, чтобы избежать повреждения других компонентов.
Как проверить, что новый шкворень на Луаз установлен правильно?
После установки нового шкворня на Луаз необходимо проверить его правильную работу. Для этого можно проверить свободный ход подвески, вращение колеса и отсутствие люфта. Также убедитесь, что шкворень не имеет перекосов, а крепления затянуты равномерно. Если все проверено и работает без нареканий, значит, установка выполнена корректно.
Как правильно заменить шкворень на Луаз самостоятельно?
Для замены шкворня на Луаз вам потребуется провести несколько последовательных действий. Сначала необходимо снять передние колеса, чтобы обеспечить доступ к подвеске. Затем ослабьте крепежные болты, которые удерживают рычаги подвески. После этого с помощью молотка аккуратно выбивайте старый шкворень. Новый шкворень устанавливается в обратной последовательности, при этом важно тщательно проверить его расположение и закрепить болты с нужным усилием. Также не забудьте проверить все сопрягающиеся детали на износ перед установкой нового компонента. Если вы не уверены в своих силах, лучше проконсультироваться с опытным механиком, чтобы избежать ошибок при установке.
