Клепка тормозных колодок на КамАЗ – это технологическая операция, от качества выполнения которой напрямую зависит эффективность торможения и безопасность автомобиля. Восстановление колодок методом переклепки особенно актуально при использовании барабанных тормозов, характерных для большинства моделей КамАЗ.

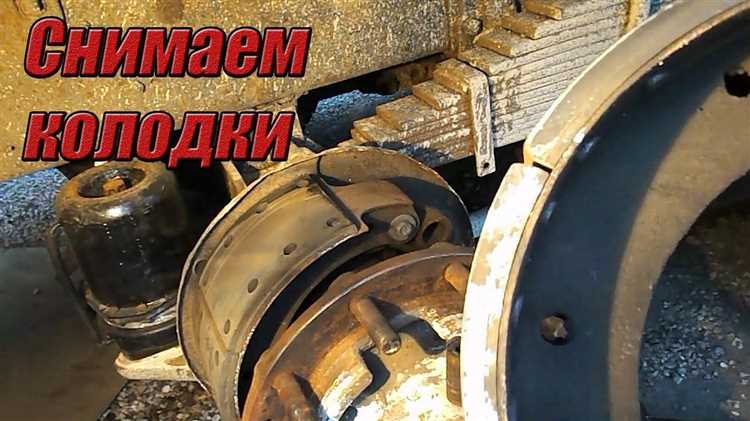

Процесс начинается с демонтажа изношенных накладок. Старые заклёпки высверливаются или выбиваются с применением керна и молотка. Поверхность металлического основания тщательно очищается от загрязнений и коррозии с помощью щётки по металлу или шлифовального круга, чтобы обеспечить надёжное прилегание новых накладок.
Перед установкой фрикционных накладок их подгоняют по радиусу барабана. Используются только заводские накладки с толщиной не менее 14 мм. Заклёпки устанавливаются в отверстия, диаметр которых должен быть на 0,1–0,2 мм больше диаметра заклёпки. Клёпка выполняется поочерёдно, начиная с центральных отверстий, с контролем плотности посадки каждой заклёпки.
Важно: при использовании полуавтоматических клёпочных станков давление клёпки регулируется строго по техдокументации, чтобы избежать растрескивания накладки. После завершения установки проверяется отсутствие зазоров между накладкой и колодкой с помощью щупа толщиной 0,05 мм.
Нарушение технологии клёпки может привести к неравномерному износу, шумам при торможении и даже к отказу тормозной системы. Поэтому каждая операция требует точности, соответствия размерам и использования проверенных материалов.

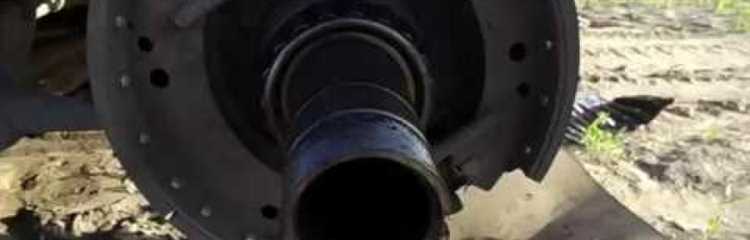

Подбор заклёпок и колодок, совместимых с тормозным барабаном КамАЗ
Для надёжной работы тормозной системы КамАЗа необходимо точно подбирать заклёпки и колодки в соответствии с параметрами тормозного барабана. Оригинальные тормозные барабаны КамАЗ имеют внутренний диаметр 420 мм и рассчитаны на установку колодок шириной 180 мм. Несоответствие размеров приводит к неравномерному износу и снижению эффективности торможения.
Заклёпки подбираются по диаметру отверстий в металлической основе колодки – стандартно это 8 мм, длина зависит от толщины накладки и основания: оптимальная длина – 24–26 мм. Используются стальные или медно-никелевые заклёпки с полусферической головкой, обеспечивающие прочную посадку без деформации накладки.
Фрикционные накладки для барабанов КамАЗ изготавливаются из материала с коэффициентом трения не ниже 0,38 и термостойкостью до 300 °C. Наиболее распространённые материалы: FERODO, АТЭ, SAF. Толщина новой накладки должна составлять 14–16 мм, при этом необходимо учитывать остаточную толщину, допускаемую для эксплуатации – не менее 5 мм.
Перед выбором важно сверить артикул колодок с технической документацией тормозного барабана: например, для модели 5320 подходят колодки с обозначением 5320-3501105. Установка несовместимых компонентов приводит к биению барабана и повышенному износу тормозных элементов.

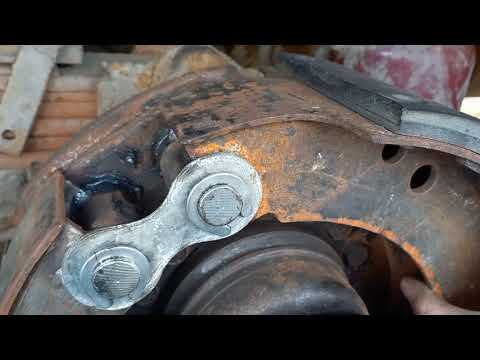

Подготовка опорной поверхности колодки перед клёпкой
Перед началом клёпки накладок на тормозные колодки КамАЗ необходимо тщательно подготовить опорную поверхность. От качества подготовки напрямую зависит надёжность соединения и срок службы узла.
- Удалить остатки старой накладки, клёпок и загрязнений с поверхности. Использовать зубило и молоток для механического демонтажа, затем металлическую щётку или шлифовальную машинку для зачистки основания.
- Осмотреть плоскость на наличие коррозии, задиров, раковин, неровностей. Любые дефекты устраняются путём шлифовки или фрезеровки до получения ровной рабочей поверхности.
- Проверить ровность поверхности по плоскости с помощью линейки и щупа. Допустимое отклонение – не более 0,1 мм по всей длине контактной зоны.
- Очистить поверхность от абразивной пыли и масла. Применять обезжириватель на основе ацетона или растворителя. Поверхность должна быть абсолютно сухой перед установкой накладки.
- Проверить отверстия под клёпки. При наличии овальности или повреждений отверстий использовать калибровку или пересверливание с последующей развёрткой под стандартный диаметр клёпки (обычно 8 мм).
После завершения подготовки запрещается прикасаться к очищенной поверхности руками, чтобы исключить загрязнение. Только после всех процедур можно приступать к точному позиционированию накладки и началу клёпки.

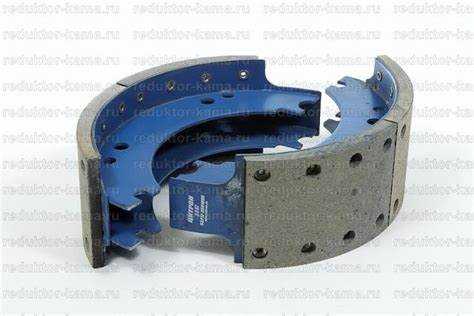

Разметка и сверление отверстий под заклёпки вручную или на станке
Перед началом разметки необходимо обеспечить плотное прилегание фрикционной накладки к металлическому основанию колодки. Допустимый зазор – не более 0,1 мм. Используется шаблон заводского образца или изготавливается индивидуальный с учётом расположения старых отверстий, если производится замена накладки.
При ручной разметке используется керн и линейка. Отверстия наносятся строго симметрично относительно центра колодки. Расстояние от края накладки до центра ближайшего отверстия – 8–10 мм, между осями отверстий – 25–30 мм, в зависимости от типа колодки КамАЗ.
Сверление вручную проводится дрелью с оборотами 800–1200 об/мин. Диаметр сверла должен соответствовать диаметру используемой заклёпки – обычно 6,3 мм. При сверлении обязательно использовать тиски с мягкими накладками для фиксации детали. Допускается отклонение оси сверления не более 2°.
При работе на сверлильном станке заготовка фиксируется в специальном кондукторе. Это исключает смещение и обеспечивает повторяемость. Глубина сверления регулируется упором, чтобы не повредить корпус колодки. Режим сверления: подача – 0,05–0,1 мм/об, скорость резания – 20–30 м/мин для углеродистой стали основания.
После сверления каждый канал проверяется на заусенцы и соответствие диаметру заклёпки. При необходимости отверстие калибруется разверткой. Точность сверления критична: даже минимальное смещение приводит к неравномерной посадке накладки и преждевременному износу.
Установка накладки на колодку и фиксация перед клёпкой
Перед установкой накладки поверхность колодки тщательно очищается от ржавчины и остатков старого материала. Используется металлическая щётка или абразивный круг. Любое загрязнение приведёт к неплотному прилеганию и нарушению фиксации.
Совмещение накладки с колодкой выполняется по заводским отверстиям. Сначала проверяется совпадение всех отверстий без перекосов. Допуски отклонения не более 0,3 мм. Если отверстия не совпадают, накладку заменяют – доработка вручную недопустима.
Перед фиксацией накладка прогревается до 50–60°C для снятия внутренних напряжений, особенно если она хранилась при низкой температуре. После прогрева накладка прижимается к колодке струбцинами с усилием не менее 500 Н. Использование клея в зоне клёпки запрещено – он препятствует плотной посадке и снижает надёжность соединения.
Фиксация необходима минимум в трёх точках: по центру и на концах. Проверяется отсутствие зазоров по всей площади соприкосновения. При наличии даже минимального отслоения клёпка не выполняется – устраняется причина и повторяется фиксация.
Подготовка к клёпке завершается повторной проверкой совмещения отверстий и плотности прижатия. Только после этого допустим переход к операции клёпки.

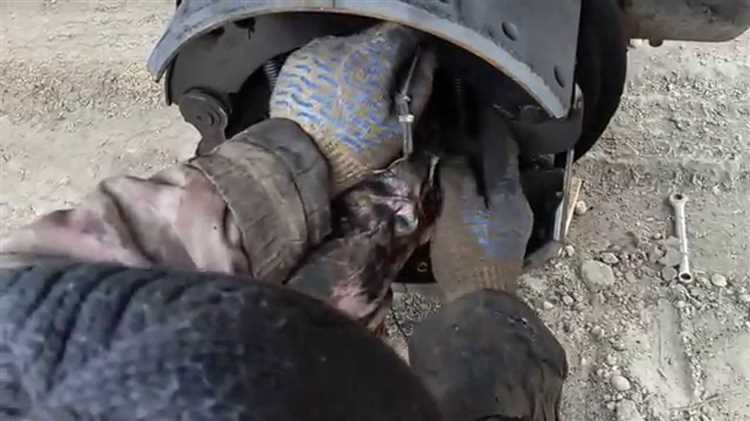

Процесс клёпки: выбор инструмента и техника выполнения
Для клёпки тормозных колодок КамАЗ применяют ручной или пневматический клепальный пресс. Ручной вариант подходит для единичных работ, пневмопресс – для серийной сборки. Важно, чтобы пуансон и матрица соответствовали диаметру заклёпок: стандартно используют медные или латунные заклёпки диаметром 6–8 мм и длиной 10–12 мм.
Перед установкой необходимо зачистить посадочное место на металлической основе колодки, удалить остатки старой накладки, следы коррозии и масла. Новую накладку позиционируют строго по центру, фиксируя струбцинами до начала клёпки. Важно исключить даже минимальное смещение – иначе возникнет биение при торможении.
Клёпку начинают от центра к краям, чтобы избежать изгиба накладки. Удар или давление пресса должно быть ровным, без перекосов. Заклёпка должна плотно сесть в отверстие, а её шляпка – плотно прижать накладку к металлу без трещин и зазоров. При использовании пневмопресса давление подбирается с учётом материала заклёпки и твёрдости накладки: обычно в пределах 4–6 бар.
После клёпки проверяют каждую заклёпку: она не должна прокручиваться или иметь люфт. Допускается едва заметное вдавливание накладки в металл. Деформированные или недосаженные заклёпки удаляются и заменяются новыми. Поверхность колодки не шлифуется – приработку обеспечивают штатные тормозные барабаны КамАЗа.

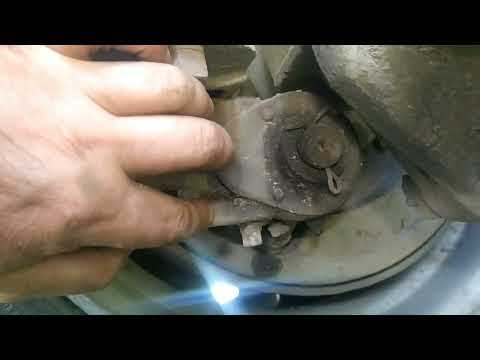

Проверка прочности и равномерности посадки после клёпки
После выполнения клёпки тормозных колодок КамАЗ важно провести тщательную проверку прочности и равномерности посадки. Это ключевая стадия, которая влияет на безопасность и эффективность работы тормозной системы.
1. Проверка прочности клёпок: Для этого используется метод визуального осмотра и механического теста. Осмотрите клёпки на наличие трещин и повреждений. Каждая клёпка должна быть правильно вытянута и плотно зафиксирована. Чтобы проверить прочность, применяют метод нагрузочного теста. Для этого с помощью динамометра или гидравлического пресса измеряют сопротивление движения клёпки при её смещении. Стандартное усилие для динамометрического теста обычно составляет 500-700 Н.
2. Проверка равномерности посадки: Это проверяется с помощью специального инструмента – штангенциркуля или микрометра. Необходимо измерить расстояние от центра клёпки до поверхности колодки по всему периметру. Разница в показаниях не должна превышать 0,1 мм. Также важно, чтобы каждая клёпка была установлена симметрично, без перекосов. Для этого проводится проверка посадки колодки на тормозной диск, где должны отсутствовать люфты и перекосы при установке.
3. Дополнительные тесты: После установки колодок на тормозной механизм рекомендуется провести статический и динамический тесты тормозной системы. Статический тест проверяет неподвижность и устойчивость колодок, а динамический – их поведение при различных режимах торможения. Равномерное распределение нагрузки по всей площади колодки обеспечивает стабильность торможения и предотвращает перегрев.
Вопрос-ответ:
Какие инструменты и материалы необходимы для правильной установки тормозных колодок на КамАЗ?
Для установки тормозных колодок на КамАЗ потребуется несколько базовых инструментов. Это: домкрат для подъема машины, ключи для снятия колес и тормозных деталей, а также набор отверток и головок для работы с крепежами. Также понадобятся новые тормозные колодки, смазка для тормозных механизмов и, возможно, новые направляющие или пружины, если они изношены.
Как правильно подготовить тормозные колодки КамАЗ к установке?
Перед установкой тормозных колодок важно тщательно проверить их на наличие повреждений и износа. Также следует очистить посадочные места от грязи, пыли и ржавчины. После этого рекомендуется нанести специальную смазку на направляющие тормозных колодок, чтобы предотвратить их заедание и обеспечить более плавную работу тормозного механизма. Не забудьте проверить состояние тормозных дисков и, при необходимости, произвести их очистку или замену.
Какие ошибки могут возникнуть при установке тормозных колодок на КамАЗ и как их избежать?
Одной из распространенных ошибок является неправильная установка колодок, из-за чего тормоза могут работать с нарушениями. Чтобы избежать этой проблемы, важно точно следовать инструкциям производителя и установить колодки в правильном положении, учитывая их направляющие. Также стоит внимательно следить за тем, чтобы между тормозными дисками и колодками не оставалось посторонних предметов. Еще одной ошибкой может быть несоответствие размера колодок, что приведет к плохому сцеплению с дисками и снижению эффективности торможения.
Как часто нужно менять тормозные колодки на КамАЗ, и как определить, что они изношены?
Срок службы тормозных колодок зависит от интенсивности эксплуатации автомобиля, качества колодок и условий эксплуатации. Обычно тормозные колодки требуют замены через 30 000-50 000 км пробега. Признаки износа включают шум при торможении, увеличение тормозного пути и вибрации. Также можно визуально проверить толщину колодок: если она меньше 3-4 мм, их следует заменить.
