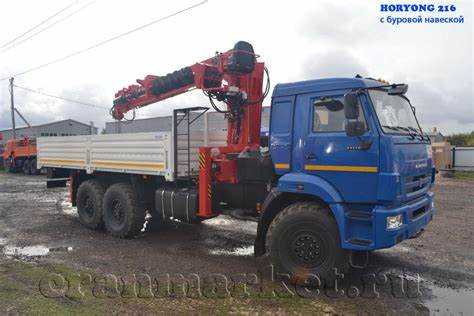

КамАЗ 43118 – тяжёлый вездеход с колёсной формулой 6×6, рассчитанный на серьёзные нагрузки и эксплуатацию в экстремальных условиях. Однако заводская длина рамы не всегда отвечает специфике задач, особенно при установке нестандартного кузова, КМУ или удлинённого фургона. Самостоятельная растяжка рамы позволяет адаптировать шасси под конкретные нужды без обращения в специализированные мастерские.
Перед началом работ необходимо точно определить, на сколько миллиметров или сантиметров планируется удлинение. Чаще всего речь идёт о 500–1500 мм. Удлинение менее 500 мм технически нецелесообразно, а превышение 1500 мм требует дополнительного усиления рамы и перерасчёта развесовки. Также важно заранее подготовить комплект вставок из стали марки 09Г2С толщиной не менее 6 мм, а также дополнительные элементы крепежа, включая закладные и усилительные косынки.
Процесс растяжки включает демонтаж заднего свеса и кузовных элементов, разметку и резку рамы, подготовку сопрягаемых поверхностей, установку вставок с обязательной прерывистой сваркой по периметру, зачистку и грунтование сварных швов. После сварки рама усиливается наружными накладками длиной не менее 600 мм с обеих сторон стыка. При этом обязательна проверка геометрии шасси по диагоналям и контрольного уровня по осям перед окончательной сборкой.
Все сварочные работы должны проводиться полуавтоматической сваркой в среде углекислого газа или аргона с применением проволоки диаметром 1 мм. Качество швов контролируется визуально и, по возможности, ультразвуковым методом. После завершения работ раму необходимо загрунтовать и покрыть антикоррозийной краской. При грамотном подходе и соблюдении технологии растянутая рама сохраняет прочностные характеристики и не требует регистрации изменений в ГИБДД, если база шасси осталась в пределах заводских допусков.
Подготовка площадки и инструментов для растяжки рамы
Площадка должна быть ровной, твердой и выдерживать вес автомобиля с полным снаряжением – не менее 15 тонн. Оптимальное покрытие – бетон или утрамбованный асфальт. Минимальная длина рабочей зоны – 15 метров, ширина – от 5 метров. Допустим уклон не более 1°. Не допускается работа на грунте или гравии из-за риска просадки домкратов и нарушения геометрии растяжки.
Освещение – стабильное, не менее 400 люкс. В темное время суток использовать прожекторы с рассеивателями, установленные вне зоны перемещения оборудования.
Инструменты и оборудование:
Домкраты гидравлические бутылочные, грузоподъёмностью от 20 тонн, минимум два. Один используется для вывешивания рамы, второй – для контроля горизонтали. Подкладки под пяту – стальные пластины толщиной от 20 мм.
Растяжной механизм – винтовой или гидравлический натяжитель с шагом регулировки до 1 мм. Усилие – не менее 10 тонн. Рабочая длина – от 2,5 метров. Фиксация – резьбовая муфта или стопорное кольцо.
Уголки, цепи, проушины – только закалённая сталь. Цепи – калиброванные, не ниже 8 мм, с паспортной нагрузкой от 12 тонн. Проушины – сварные, усиленные, приварены к раме согласно схеме растяжки.
Измерительный инструмент: рулетка минимум 10 метров, штангенциркуль (для замеров сечений), лазерный нивелир – для контроля прямолинейности.
Средства фиксации: домкратные опоры, упорные башмаки, цепные замки. Все элементы – заводского изготовления, без люфтов и деформаций.
Запрещается использовать самодельные подставки, повреждённые цепи, ржавые крепления. Все инструменты должны быть проверены на исправность до начала работ.
Определение точки разреза и расчёт удлинения рамы
Длина вставки рассчитывается на основе предполагаемой длины платформы или спецоборудования. Например, при установке кузова длиной 6000 мм минимальное удлинение составляет 1250–1450 мм. При этом важно учитывать свес задней части: он не должен превышать 60% от длины колесной базы после растяжки, чтобы избежать перегрузки заднего свеса.
Перед расчетом обязательно замерить исходную колесную базу (для КамАЗ 43118 – 3690 мм) и определить новую требуемую базу с учётом веса и распределения нагрузки. Например, при удлинении на 1350 мм новая база составит 5040 мм, что соответствует нормативам устойчивости и допустимого распределения массы.
После определения длины вставки изготавливаются усиливающие накладки, равные длине вставки плюс не менее 300 мм с каждой стороны для нахлеста. Это обеспечивает жесткость соединения и устойчивость конструкции к скручиванию и изгибу.
Выбор и подготовка вставки для удлинения
Для удлинения рамы КамАЗ 43118 применяется швеллер или профильная труба, аналогичная по сечению и толщине металла штатной раме – 8 мм. Оптимальная длина вставки рассчитывается с учётом планируемой колёсной базы и распределения нагрузки на оси. Обычно добавляют от 500 до 1500 мм.
Используется сталь 09Г2С или СТ3, прошедшая ультразвуковой контроль на наличие внутренних дефектов. Недопустимо применять прокат с ржавчиной, изгибами или следами термической деформации. Все торцы подрезаются строго под прямым углом для обеспечения плотного примыкания к родной раме.
Перед вваркой вставку очищают от заводской окалины, грунта и масла, обезжиривают растворителем. Места стыковки скругляют под шлифовальным кругом, обеспечивая V-образную фаску глубиной 3–4 мм под провар. Контроль геометрии выполняется с использованием шнуровки и лазерного нивелира. Даже минимальное смещение по горизонтали недопустимо, иначе последует перекос мостов и повышенный износ резины.
Сборку производят на стапеле или временной раме, фиксируя детали жёстко, без люфта. Обязательно привариваются усиливающие накладки длиной не менее 300 мм с каждой стороны шва, по возможности из цельного листа без отверстий. После проварки проверяется симметрия, а швы проходят визуальный и капиллярный контроль.
Правильная разметка и резка рамы КамАЗ 43118
Перед разметкой необходимо демонтировать навесное оборудование, мешающее доступу к продольным лонжеронам. Рама очищается от грязи и коррозии в местах будущих срезов, после чего тщательно проверяется на наличие трещин и деформаций. Работа проводится на ровной горизонтальной поверхности с применением нивелира или лазерного уровня для обеспечения симметрии сторон.
Для определения точек разреза важно учитывать заводские допуски: расстояние между осями должно сохраняться в пределах штатной колёсной базы, либо подбираться под новые параметры, если планируется установка надстроек. Измерения выполняются с точностью до миллиметра от переднего края рамы. Центр реза размечается с обеих сторон мелом или керном, затем проверяется рулеткой по диагонали для исключения перекоса.
Резку осуществляют строго по отмеченным линиям с помощью ленточной пилы или отрезной машинки с минимальным зазором, чтобы избежать потери металла. Углы среза – перпендикулярны оси рамы, отклонения не допускаются. При использовании УШМ обязательно применение направляющей шины. После разреза торцы обрабатываются напильником или шлифовальным кругом, удаляются заусенцы и проверяется сопряжение плоскостей при совмещении обеих частей.

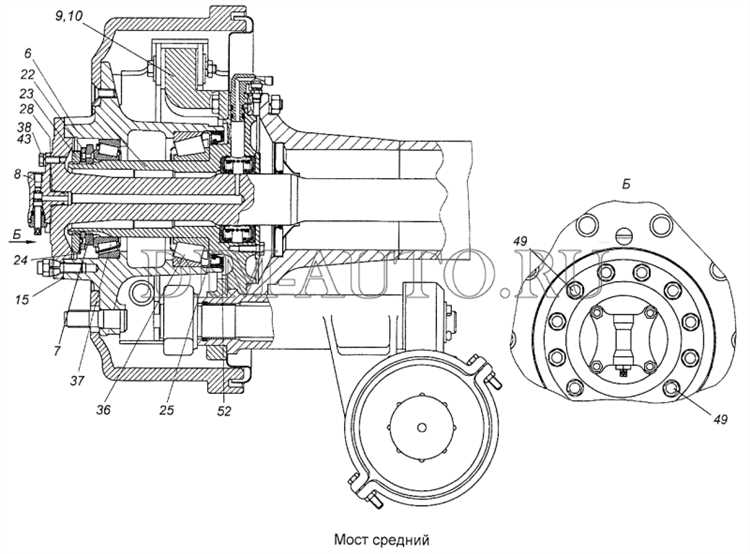

Сварка вставки и контроль геометрии рамы
После подготовки и подгонки вставки к раме КамАЗ 43118 необходимо строго соблюдать технологию сварки и методы контроля, чтобы исключить деформации и обеспечить надежность конструкции.
- Сварку вести полуавтоматом в среде углекислого газа (MAG), используя проволоку диаметром 1,2 мм марки Св-08Г2С.
- Температура окружающей среды – не ниже +10°C. Металл в зоне шва предварительно прогревается до 100–120°C, особенно в зимний период.
- Сварка выполняется поочередно с обеих сторон, короткими швами длиной 50–70 мм, с отступами по 100–150 мм между ними. Это снижает термическое напряжение и вероятность коробления.
- Каждый промежуток между швами проваривается после полного остывания предыдущих участков.
- Контроль ширины сварного шва – не менее 10 мм, провар – не менее 4 мм в глубину.
- Допускается подварка угловых усилителей или накладок из стали толщиной 8 мм по внешней стороне соединения для увеличения жесткости.
После сварки – обязательная проверка геометрии:
- Установить раму на ровную площадку, использовать нивелир и лазерный уровень для оценки плоскостности.
- Проверить диагонали между центральными отверстиями под крепление рессор и кронштейнов балок – расхождение не более 3 мм.
- Контроль продольной оси осуществляется по шнуру, натянутому вдоль рамы. Максимальное отклонение вставки от оси – до 2 мм.
- Проверить соосность лонжеронов: замерять расстояние между внутренними гранями на каждом метре – отклонение не более ±2 мм.
При выявлении деформаций – обязательная рихтовка с использованием гидравлических струбцин или направляющих стендов до восстановления точной геометрии.

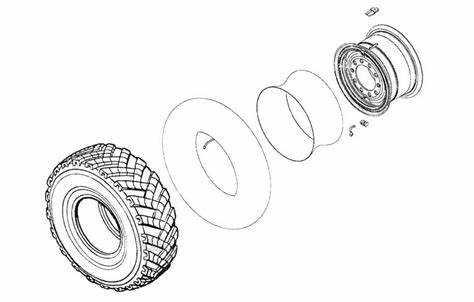

Укрепление соединения: косынки, усилители, швы
Для повышения прочности и надежности рамы КамАЗ 43118 необходимо уделить внимание усилению соединений, особенно в местах повышенной нагрузки. Косынки, усилители и качественные швы значительно улучшают характеристики рамы, предотвращая возможные деформации.

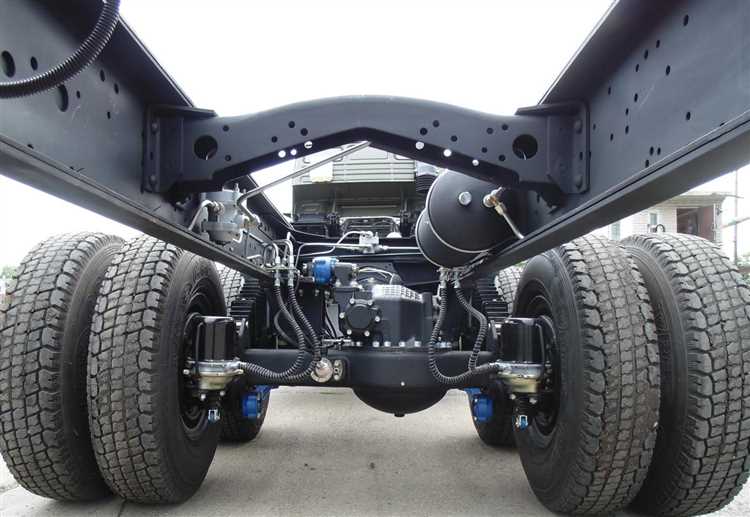

Косынки
Косынки – это металлические элементы, устанавливаемые в угловые соединения рамы для улучшения жесткости. Они предотвращают появление трещин в местах перегрузки и усиливают сопротивление нагрузке.
- Материал: часто используются сталь марки 09Г2С или аналогичные высокопрочные сплавы, которые обеспечивают долговечность и стойкость к коррозии.
- Размеры: важно правильно выбрать размеры косынки в зависимости от места установки и толщины рамы, обычно она должна покрывать угловое соединение на 50-70 мм.
- Метод установки: косынки привариваются к основным частям рамы с применением качественного сварочного оборудования, обеспечивая плотное соединение.
Усилители
Усилители используются для дополнительного армирования слабых мест рамы, таких как места сварных швов или соединений с другими деталями. Они помогают распределить нагрузки более равномерно.
- Типы усилителей: обычно используют уголки, пластины или полосы, которые фиксируются на стыках с основным корпусом рамы.
- Установка: усилители крепятся с помощью сварки или болтовых соединений, в зависимости от доступности и сложности работы.
- Выбор материала: усилители часто изготавливаются из того же материала, что и сама рама, для предотвращения различий в коэффициенте теплового расширения.
Швы
Швы играют ключевую роль в прочности конструкции. От их качества зависит долговечность и способность рамы выдерживать тяжелые условия эксплуатации.
- Тип сварки: рекомендуется использовать электродуговую сварку с защитой аргоновой или углекислотной смесью для предотвращения образования трещин.
- Проверка швов: после выполнения сварки швы следует проверять на герметичность и отсутствие дефектов, таких как поры или трещины, которые могут ослабить конструкцию.
- Усиление швов: в местах, где нагрузка на швы особенно велика, можно дополнительно установить металлические накладки или усиленные швы с более высокой толщиной.
Надежное укрепление соединений рамы КамАЗ 43118 позволяет существенно повысить ее износостойкость и предотвратить ранние поломки, особенно в сложных эксплуатационных условиях.
Проверка соосности и сборка навесных элементов после растяжки
После растяжки рамы КамАЗ 43118 необходимо тщательно проверить соосность всех ключевых элементов. Для этого используют инструментальные методики, такие как использование штангенциркуля и нивелира. Проверку начинают с проверки геометрии рамы по длине и ширине, чтобы убедиться, что рама не имеет перекосов.
Для проверки соосности отверстий под подвеску и другие важные элементы необходимо провести измерения с помощью угломера и лазерного уровня. Если отклонения обнаружены, нужно корректировать положение с помощью гидравлических домкратов или растяжных балок, не прибегая к силовой нагрузке, чтобы не нарушить структуру металла.
После проверки соосности рамы начинается сборка навесных элементов. Важно, чтобы все элементы, включая подвески, кузовные крепления и другие механизмы, были установлены в строгом соответствии с техническими чертежами. Монтаж проводится с использованием оригинальных болтов и крепежных элементов, строго по предписанному моменту затяжки. Это позволяет избежать излишних нагрузок на раму и её деформацию в будущем.
Перед окончательной сборкой рекомендуется еще раз проверить углы и расстояния между крепежами, чтобы избежать последующих вибраций и расшатывания навесных элементов. Контроль соосности должен быть обязательным этапом для предотвращения дальнейших повреждений и обеспечения долговечности рамы.
Вопрос-ответ:
Какие инструменты понадобятся для растяжки рамы КамАЗ 43118 своими руками?
Для выполнения растяжки рамы КамАЗ 43118 понадобятся такие инструменты, как сварочный аппарат, газовая горелка, стяжные устройства (например, стяжные болты или цепи), а также гидравлический пресс или домкрат. Кроме того, нужно будет использовать различные измерительные инструменты для проверки точности работы и безопасности процесса.
Как правильно выполнить растяжку рамы КамАЗ 43118, чтобы не повредить конструкцию?
Процесс растяжки рамы КамАЗ 43118 требует тщательности и внимания к деталям. Сначала следует оценить состояние рамы, убедиться в отсутствии трещин и других повреждений. Далее, растяжку нужно проводить равномерно, используя несколько точек крепления. Важно не применять чрезмерные усилия, чтобы не повредить металл. Также перед началом работ следует иметь план и чертежи, чтобы точно понимать, какие параметры необходимо достичь.
Можно ли выполнить растяжку рамы КамАЗ 43118 без профессионального оборудования?
Растяжку рамы КамАЗ 43118 можно попробовать выполнить и без профессионального оборудования, однако для этого потребуется использовать доступные инструменты, такие как домкраты и стяжные болты. Без специализированного гидравлического оборудования процесс может быть менее точным и более трудоемким, что увеличивает риск повреждения рамы. Поэтому, если нет опыта, лучше обратиться к специалистам или использовать как минимум некоторые элементы профессионального оборудования для обеспечения безопасности.
Как проверить, правильно ли растянута рама КамАЗ 43118 после проведения работ?
После выполнения растяжки рамы важно провести проверку геометрии. Для этого используют специальные измерительные инструменты, такие как уровни, линейки и штангенциркули. Также можно проверить прямолинейность с помощью натянутой веревки или лазерного нивелира. После этого следует провести контрольный осмотр всех креплений и соединений, чтобы убедиться, что рама не имеет деформаций, а все элементы установлены правильно.
Какие ошибки могут возникнуть при растяжке рамы КамАЗ 43118 своими руками?
Одна из главных ошибок при растяжке рамы – это применение слишком больших усилий, что может привести к повреждению металла и деформации. Также возможны ошибки при неправильном размещении стяжных элементов, что нарушит баланс рамы. Неправильный выбор инструмента, недостаточная проверка на прочность или несоответствие растяжки необходимым параметрам также могут вызвать проблемы. Поэтому важно внимательно следовать инструкциям и использовать только проверенные методы.
