Проверка работы интегрального устройства генератора КамАЗ 24В – важная процедура для обеспечения стабильной работы системы электроснабжения транспортного средства. Интегралка (или интегрированный регулятор напряжения) контролирует параметры зарядки аккумуляторов и предотвращает их переразряд или перезаряд. Для точной диагностики необходимо провести несколько ключевых проверок, не требующих сложных инструментов и специального оборудования.
Первый этап проверки – визуальный осмотр генератора и его компонентов. Убедитесь в отсутствии механических повреждений на корпусе устройства и проводке. Проверьте крепления и подключение проводов к клеммам регулятора. Особое внимание следует уделить состоянию щеток и коллекторных соединений, так как они могут стать причиной нестабильной работы генератора при износе.
Второй этап – проверка выходного напряжения. Для этого необходимо измерить напряжение на аккумуляторе при работающем двигателе с использованием вольтметра. При исправной интегралке напряжение должно быть в пределах 27-28 В при оборотах двигателя около 1500-2000. Если напряжение значительно отличается от нормы, это может свидетельствовать о неисправности регулятора.
Третий этап – проверка работы регулятора под нагрузкой. Для этого следует включить потребители энергии (свет, отопление и другие системы), и снова измерить напряжение на аккумуляторе. Если интегралка работает корректно, напряжение должно оставаться стабильным. При значительных колебаниях напряжения есть вероятность, что регулятор не справляется с нагрузкой или неисправен.
Четвертый этап – диагностика с использованием мультиметра или специализированного устройства для проверки работы регулятора. В этом случае важно оценить характеристики импульсного сигнала, который генерирует регулятор для контроля работы генератора. Если сигналы отсутствуют или имеют отклонения от нормы, возможно, потребуется замена регулятора.
Эти базовые шаги позволяют точно определить состояние интегрального устройства генератора КамАЗ 24В и выявить возможные неисправности на ранней стадии. Рекомендуется проводить такую проверку регулярно для предотвращения неполадок в электрической системе автомобиля.
Проверка напряжения на выходе генератора КамАЗ 24В
Нормальное рабочее напряжение генератора при исправной системе должно составлять от 27 до 29 В на холостом ходу. При увеличении оборотов двигателя напряжение должно возрастать до 28-29 В. Если показания мультиметра ниже 27 В, это может свидетельствовать о неисправности регулятора напряжения, обрыве проводки или износе щеток генератора.
В случае обнаружения отклонений от нормы рекомендуется провести дополнительные проверки: замерить сопротивление обмоток генератора, проверить целостность ремня привода и состояние контактов. Также стоит проверить систему зарядки аккумулятора, так как неправильная работа генератора может привести к его разрядке.
Если напряжение выше 29 В, это может свидетельствовать о неисправности регулятора напряжения, что влечет за собой риски для аккумулятора и других электрических компонентов автомобиля.
Как определить износ щеток и коллектора генератора КамАЗ 24В
1. Проверка состояния щеток
Щетки генератора КамАЗ 24В изнашиваются в процессе эксплуатации, и их состояние важно для нормальной работы генератора. Чтобы проверить их состояние, необходимо:
- Открыть крышку генератора для доступа к щеткам.
- Оценить длину щеток. Если они изношены до минимального уровня (менее 5 мм), их необходимо заменить.
- Проверить наличие трещин, искривлений или механических повреждений на поверхности щеток. Поврежденные щетки могут вызвать повышенное искрение и перегрев.
- Оценить степень загрязнения щеток. Наличие грязи и масла на поверхности может препятствовать нормальному контакту с коллектором, что приведет к перегреву и ускоренному износу.
2. Проверка коллектора генератора
Коллектор генератора КамАЗ 24В подвергается износу из-за трения с щетками. Для его проверки необходимо:
- Осмотреть поверхность коллектора на наличие следов перегрева, черных пятен или металлических отложений. Эти признаки говорят о нарушении нормальной работы щеток.
- Проверить наличие глубоких царапин или ямок, которые могут привести к плохому контакту с щетками и повышенному износу.
- Оценить степень износа ламелей коллектора. Если их поверхность шероховатая или изогнутая, то коллектор нужно обработать или заменить.
- Проверить, не присутствует ли коррозия на коллекторе. Если она есть, необходимо зачистить поверхность или выполнить замену.
3. Диагностика через искрение
Если щетки сильно изношены, на коллекторе могут появляться следы искрения. Это может привести к перегреву и повреждению других частей генератора. Для диагностики достаточно включить двигатель и наблюдать за работой генератора. Если искрение заметно на ламелях коллектора, это явный признак износа щеток.
4. Проверка по звуку работы генератора
Неравномерный шум или характерное потрескивание при работе генератора могут свидетельствовать о неисправности щеток или коллектора. Особенно это заметно при высоких оборотах. Это указывает на недостаточный контакт щеток с коллектором, что может быть связано с их износом.
5. Рекомендации по замене
При значительном износе щеток и коллектора генератора КамАЗ 24В рекомендуется:
- Заменить щетки на новые, при этом важно выбрать качественные аналоги, чтобы не нарушить работу системы.
- При сильном износе коллектора, выполнить его шлифовку или замену. Обработка коллектора помогает восстановить нормальный контакт с щетками и избежать дальнейшего быстрого износа.
- Регулярно проверять состояние щеток и коллектора для предотвращения более серьезных повреждений генератора.
Периодическая диагностика и своевременная замена изношенных деталей обеспечат долгую и бесперебойную работу генератора КамАЗ 24В, а также снизят риск дорогостоящего ремонта.
Использование мультиметра для диагностики исправности диодов выпрямителя
Диоды выпрямителя генератора КамАЗ 24В выполняют ключевую роль в преобразовании переменного тока в постоянный. Для диагностики их состояния мультиметр используется для проверки их проводимости в разных направлениях.
Перед проверкой необходимо отключить генератор от сети и снять с него все подключения. Это гарантирует точность измерений и предотвратит повреждение мультиметра.
Для диагностики диодов выпрямителя установите мультиметр в режим проверки диодов (или омметр) и выполните следующие шаги:
1. Измерьте проводимость диода в прямом направлении. Подключите красный щуп мультиметра к аноду, а черный – к катоду диода. В исправном диоде мультиметр должен показать падение напряжения около 0.7 В. Если показания выходят за пределы этого значения или равны 0, диод неисправен.
2. Проверьте диод в обратном направлении. Переставьте щупы мультиметра, подключив красный к катоду, а черный – к аноду. Исправный диод должен показывать бесконечное сопротивление (или «OL» на цифровом мультиметре). Если показания мультиметра показывают проводимость, значит, диод пробит.
3. Повторите проверку для всех диодов выпрямителя. В случае повреждения хотя бы одного диода выпрямитель не будет выполнять свою функцию корректно, что приведет к сбоям в работе генератора.
Важно: при наличии шума или мерцания индикатора мультиметра в процессе проверки, это может указывать на наличие микротрещин или повреждений в диоде, которые не проявляются при статической проверке. В этом случае рекомендуется заменять диоды целиком.
Как проверить работу регулятора напряжения в генераторе КамАЗ 24В
Для проверки регулятора напряжения в генераторе КамАЗ 24В необходимо убедиться, что он стабилизирует выходное напряжение, поддерживая его в пределах 27-28 В при работающем двигателе. Проверьте следующее:
1. Визуальная проверка: Осмотрите регулятор на наличие механических повреждений или признаков перегрева. Поврежденные или загрязненные контакты могут привести к сбоям в работе.
3. Проверка на нагрузку: Включите различные электрические приборы (фары, кондиционер) и проверьте, изменится ли напряжение на аккумуляторе. Нормальный регулятор должен корректировать его при изменении нагрузки. Если напряжение скачет или не меняется, регулятор может быть неисправен.
5. Проверка замещения регулятора: Если после выполнения всех тестов напряжение остается нестабильным, замените регулятор на новый и повторите тестирование. Несоответствие характеристик нового регулятора подтверждает его дефект.

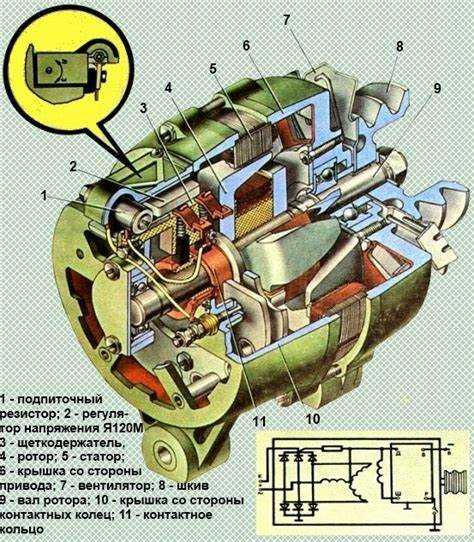

Проверка целостности обмоток генератора КамАЗ 24В с помощью омметра
Для проверки целостности обмоток генератора КамАЗ 24В используется омметр, который позволяет измерить сопротивление изоляции обмоток и выявить возможные повреждения. Этот процесс необходим для диагностики генератора, чтобы избежать коротких замыканий и других неисправностей, влияющих на его работу.
Перед началом проверки убедитесь, что генератор отсоединен от аккумулятора и других электрических цепей. Это предотвратит возможные повреждения приборов и даст точные результаты измерений.
Особое внимание стоит уделить проверке изоляции обмоток. Для этого измерьте сопротивление между обмотками и корпусом генератора. Это значение должно быть очень высоким – обычно не менее 100 МОм. Если сопротивление ниже этого значения, это свидетельствует о нарушении изоляции и необходимости ремонта или замены обмоток.
Если при измерении омметр показывает бесконечное сопротивление, возможно, обмотки генератора полностью обрываются. В таком случае нужно либо заменить генератор, либо выполнить его ремонт.
При нормальных показателях сопротивления можно приступить к следующим этапам диагностики, но если значения выходят за допустимые пределы, рекомендуется разбирать генератор и проводить дальнейшую проверку обмоток на наличие повреждений или следов перегрева.
Как выявить и устранить механические неисправности в корпусе генератора КамАЗ 24В
Механические неисправности корпуса генератора КамАЗ 24В могут проявляться в виде износа, трещин, деформаций или повреждений крепежных элементов. Для диагностики таких неисправностей важно проводить регулярные осмотры и проверку состояния компонента.
Первым шагом является визуальная проверка корпуса генератора. При этом особое внимание следует уделить наличию трещин или вмятин на корпусе. Даже мелкие повреждения могут повлиять на работу генератора, так как нарушают его герметичность и могут привести к попаданию влаги или грязи в механизмы. Визуально повреждения легко заметны, но для более точной диагностики полезно использовать источник света или зеркала для осмотра труднодоступных мест.
Для выявления деформаций корпуса стоит провести проверку с использованием штангенциркуля или микрометра, измеряя размеры и форму деталей. Деформация корпуса может привести к неправильной установке ротора или статора, что вызывает нестабильную работу генератора или повышенный износ подшипников. Если такие повреждения обнаружены, рекомендуется заменить корпус целиком или провести его исправление с помощью специальных технологий, таких как сварка или заливка.
Следующий шаг – проверка состояния крепежных элементов корпуса. Постоянные вибрации и нагрузка могут привести к ослаблению болтов, гаек или других элементов крепежа. Ослабленные крепежи могут вызвать смещение компонентов, а также привести к повреждению витков обмотки или утечке тока. Регулярно проверяйте их на предмет износа или коррозии, и при необходимости заменяйте или подтягивайте.
Для устранения механических неисправностей в корпусе генератора важно использовать подходящие инструменты и материалы. Если в ходе осмотра были обнаружены трещины, их следует заварить с использованием сварочных аппаратов, подходящих для работы с алюминием или специальными сплавами, в зависимости от материала корпуса. При этом сварочные работы должны выполняться в условиях, минимизирующих перегрев компонентов, чтобы не повредить изоляцию или другие внутренние части генератора.
После ремонта важно тщательно проверить герметичность корпуса, чтобы исключить попадание влаги и пыли в рабочие элементы генератора. Для этого используйте специальные герметики или прокладки, которые обеспечат плотное соединение всех частей корпуса.
Регулярный осмотр и своевременная замена поврежденных частей корпуса генератора КамАЗ 24В помогут предотвратить серьезные поломки и обеспечат стабильную работу электрической системы автомобиля.
Вопрос-ответ:
Как проверить работу генератора КамАЗ 24В на исправность?
Для проверки работы генератора КамАЗ 24В можно выполнить несколько простых шагов. Сначала стоит проверить состояние ремня, который соединяет генератор с двигателем, чтобы убедиться, что он не ослаблен и не поврежден. Затем стоит измерить напряжение на клеммах генератора с помощью вольтметра. В рабочем состоянии напряжение должно быть около 28,5 В при работающем двигателе. Если напряжение меньше, возможно, проблемы с регулятором напряжения или обмотками генератора. Также стоит проверить, не издает ли генератор необычных шумов, что может свидетельствовать о повреждении подшипников.
Как узнать, исправен ли регулятор напряжения генератора КамАЗ 24В?
Для проверки регулятора напряжения нужно измерить напряжение на выводах генератора. При работающем двигателе оно должно быть стабильным, около 28-29 В. Если напряжение значительно превышает этот диапазон или, наоборот, сильно падает, это может указывать на неисправность регулятора. Другим способом проверки является подключение вольтметра между выводами генератора и аккумулятором. Если зарядка аккумулятора происходит нерегулярно или напряжение скачет, регулятор требует проверки или замены.
Как правильно протестировать диодный мост генератора КамАЗ 24В?
Для тестирования диодного моста генератора необходимо снять его с устройства. После этого можно проверить каждый диод с помощью мультиметра, поставив его в режим измерения сопротивления. В рабочем состоянии диодный мост должен пропускать ток в одном направлении и блокировать его в другом. Если в обоих направлениях измеряется проводимость, это указывает на повреждение диодов, и мост подлежит замене. Также стоит обратить внимание на наличие на нем видимых повреждений или перегрева.
Что делать, если генератор КамАЗ 24В не вырабатывает напряжение?
Если генератор КамАЗ 24В не вырабатывает напряжение, первым делом стоит проверить его подключение. Убедитесь, что все провода подсоединены правильно, а контакты чистые и не окисленные. Затем следует проверить ремень на генераторе: он должен быть натянут правильно, без износа и повреждений. Если с проводкой и ремнем все в порядке, стоит проверить регулятор напряжения и диодный мост. Если все эти компоненты в исправности, возможно, проблема кроется в самом генераторе, например, в поврежденных обмотках.
Какие признаки указывают на неисправность подшипников генератора КамАЗ 24В?
Неисправность подшипников генератора КамАЗ 24В можно определить по характерному шуму или стуку, который появляется при работе двигателя. Этот звук возникает из-за износа или повреждения подшипников. Также при вращении шкива генератора можно ощутить люфт или затруднение вращения, что также свидетельствует о проблемах с подшипниками. В случае таких признаков рекомендуется снять генератор и заменить подшипники, чтобы избежать повреждения других элементов устройства.
Как проверить работу генератора КамАЗ 24В?
Для проверки работы генератора КамАЗ 24В необходимо выполнить несколько шагов. Во-первых, убедитесь, что аккумулятор полностью заряжен и исправен. Затем с помощью мультиметра измерьте напряжение на клеммах аккумулятора, оно должно быть около 24 В. При работающем двигателе и включенном генераторе напряжение должно увеличиться до 27-28 В. Если этого не происходит, возможно, генератор не заряжает аккумулятор должным образом. В таком случае следует проверить состояние ремня привода, контакты на генераторе и исправность регулятора напряжения. Также важно проверить диодный мост и щетки генератора, так как они могут быть причиной неправильной работы.
