Как работает энергоаккумулятор на камазе

Энергоаккумулятор на грузовиках КамАЗ представляет собой комбинированное тормозное устройство, сочетающее в себе функции пружинного и пневматического тормоза. Он обеспечивает надёжное удержание автомобиля на месте при стоянке и экстренное торможение при разгерметизации пневмосистемы. Конструкция состоит из двух камер – рабочей и энергоаккумулирующей. В первой используется сжатый воздух для обычного торможения, во второй – мощная пружина, создающая усилие при отсутствии давления.

Работа энергоаккумулятора напрямую зависит от состояния пневмосистемы. При наличии давления, пружина сжимается, и тормозные механизмы находятся в освобождённом положении. При падении давления ниже 0,45 МПа пружина автоматически разжимается и включает тормоза. Это критически важно для безопасности: отказ компрессора или повреждение магистрали не приведут к неконтролируемому движению автомобиля.

На практике энергоаккумуляторы КамАЗа требуют регулярной проверки усилия сжатия пружины и герметичности мембран. Рекомендуется проводить плановую диагностику каждые 20 000 км пробега и замену устройства не реже одного раза в 3 года при интенсивной эксплуатации. Использование неоригинальных комплектующих или нарушение последовательности установки может привести к некорректной работе и утрате тормозной функции.

Назначение энергоаккумулятора в пневматической системе тормозов КамАЗа

Энергоаккумулятор на КамАЗе служит для создания тормозного усилия в стояночной и аварийной режимах торможения при отсутствии давления в пневмосистеме. Он устанавливается на заднюю ось и работает совместно с рабочими тормозными камерами. Его ключевая задача – обеспечить надёжную фиксацию автомобиля при стоянке и экстренное торможение в случае потери давления воздуха.

Устройство состоит из двух камер: пневматической и пружинной. Пружина в энергоаккумуляторе находится в сжатом состоянии при наличии давления воздуха. При сбросе давления мощная пружина автоматически выталкивает шток, активируя тормозной механизм. Это обеспечивает независимость работы стояночной системы от водителя в критических ситуациях.

Для безопасной эксплуатации рекомендуется регулярно проверять герметичность корпуса энергоаккумулятора, состояние диафрагмы и эффективность возврата штока. При наличии коррозии, утечек воздуха или затруднённого хода штока необходима немедленная замена узла. Использование неисправного энергоаккумулятора приводит к снижению эффективности тормозной системы и увеличивает риск аварии.

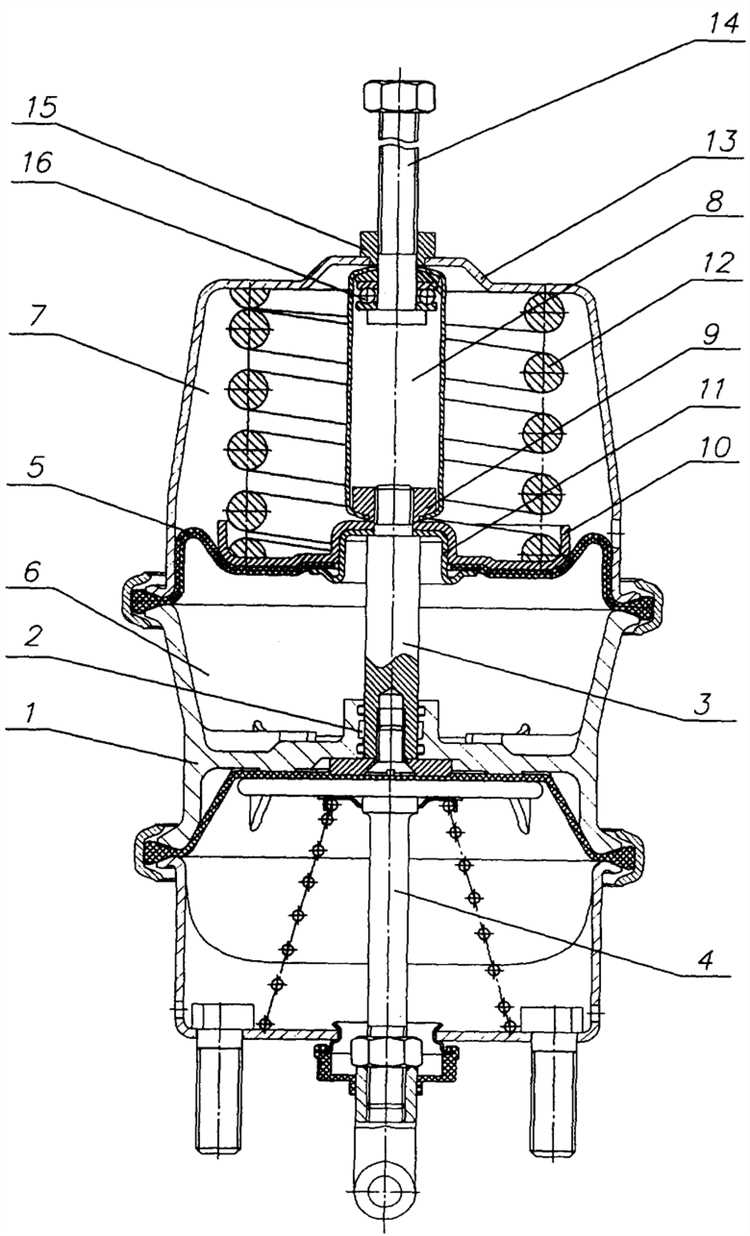

Конструкция энергоаккумулятора и его основные элементы

Энергоаккумулятор КамАЗа представляет собой двухкамерное устройство, состоящее из пневматической и пружинной частей, размещённых в едином корпусе. Главная задача – преобразование сжатого воздуха в механическую энергию для управления тормозным механизмом.

Корпус изготавливается из стального штампованного материала с антикоррозийным покрытием. Внутри корпуса размещается сильная витая пружина, обеспечивающая аварийное и стояночное торможение при отсутствии давления воздуха.

Мембранный узел разделяет камеры энергоаккумулятора. Мембрана выполнена из маслостойкой резины, армированной синтетическим кордом, что исключает её деформацию при циклической нагрузке.

Шток передаёт усилие от пружины на тормозной рычаг. Он соединяется с толкателем через опорную шайбу и уплотнительные кольца. При подаче воздуха в пневмокамеру шток втягивается, при отсутствии давления – выталкивается усилием пружины.

Обратный клапан встроен в корпус энергоаккумулятора и предотвращает обратное движение воздуха из пневмосистемы, обеспечивая стабильную работу тормозного контура.

Тормозной рычаг не входит в конструкцию самого энергоаккумулятора, но напрямую зависит от передаваемого усилия штока. Нарушение герметичности любого из компонентов вызывает некорректную работу тормозной системы и требует немедленной диагностики.

Рекомендуется при замене энергоаккумулятора учитывать точную длину штока и посадочные размеры, во избежание перекоса при установке и последующего снижения эффективности торможения.

Механизм действия пружинной камеры при остановке автомобиля

При выключении подачи воздуха в пневмосистему КамАЗа, давление в тормозной камере снижается до нуля. Это вызывает срабатывание пружинной камеры, в которой находится мощная сжатая пружина. В нормальных условиях эта пружина удерживается в сжатом состоянии давлением воздуха, но при его исчезновении она начинает резко разжиматься.

Разжатие пружины приводит в движение шток энергоаккумулятора, который через рычажный привод воздействует на тормозные колодки задних колес. Колодки плотно прижимаются к тормозному барабану, обеспечивая надёжную фиксацию транспортного средства. Усилие создаётся исключительно механическим способом, что гарантирует срабатывание даже при полной потере пневмоснабжения.

Для предотвращения самопроизвольного движения необходимо регулярно проверять герметичность воздушных магистралей и состояние обратных клапанов. Пружинный механизм требует своевременного технического обслуживания – замены изношенных уплотнений и контроля усилия сжатия пружины, которое должно соответствовать нормативным значениям (не менее 1800 Н).

Категорически запрещено разбирать энергоаккумулятор без предварительного стравливания давления и фиксации пружины с помощью штатного резьбового стяжного винта. Несоблюдение этого правила может привести к серьёзным травмам из-за резкого выброса энергии сжатой пружины.

Роль сжатого воздуха в управлении тормозным усилием

Сжатый воздух в системе энергоаккумуляторов КамАЗа выполняет ключевую функцию – обеспечивает активацию тормозного механизма без участия водителя в момент отпускания педали тормоза. Давление в пневматической системе должно находиться в диапазоне 650–800 кПа. При падении ниже 550 кПа энергоаккумулятор автоматически включает тормоз, обеспечивая аварийную остановку.

В нормальных условиях сжатый воздух подаётся в заднюю полость энергоаккумулятора, где сдерживает мощную сжатую пружину. При нажатии на педаль тормоза воздух стравливается, и пружина мгновенно выдвигает шток, передавая усилие на тормозной механизм. Такой принцип обеспечивает точный контроль тормозного момента без задержек.

Нарушения герметичности пневмосистемы приводят к неполной подаче воздуха, что снижает эффективность торможения и может спровоцировать непреднамеренное включение тормозов. Регулярная проверка пневмолинии, клапанов и ресиверов обязательна. Особое внимание следует уделять фильтру-влагоотделителю – конденсат снижает проходимость воздуха и провоцирует замерзание магистрали зимой.

Для корректной работы энергоаккумуляторов необходимо ежедневно контролировать уровень давления на манометре и запускать двигатель только после выхода системы на рабочее давление.

Порядок включения и отключения энергоаккумулятора в различных режимах

Энергоаккумулятор на КамАЗе используется как пружинный исполнительный механизм тормозной системы стояночного и аварийного торможения. Его активация и деактивация происходит в зависимости от режима эксплуатации автомобиля.

• Рабочий режим (движение автомобиля):
  1. При запуске двигателя пневмосистема накачивается до давления 6,5–8,0 кгс/см².
  2. Воздушное давление поступает в камеру энергоаккумулятора, сжимая пружину и снимая тормозное усилие с тормозных механизмов.
  3. При этом энергоаккумулятор отключён, а автомобиль свободно движется.
• Стояночный режим (остановка автомобиля):
  1. При постановке на стояночный тормоз подача воздуха в энергоаккумулятор прекращается.
  2. Пружина внутри камеры разжимается, создавая тормозное усилие на тормозных механизмах.
  3. Колеса фиксируются, автомобиль надёжно удерживается на месте.
• Аварийный режим (потеря давления):
  1. При падении давления в пневмосистеме ниже 4,5 кгс/см² срабатывает аварийное торможение.
  2. Воздух выходит из энергоаккумулятора, и сжатая пружина мгновенно активирует тормозной механизм.
  3. Остановка происходит вне зависимости от положения стояночного крана.
• Буксировка или техническое обслуживание:
  1. Для отключения энергоаккумулятора при неработающем двигателе используется ручной отпуск пружины.
  2. На корпусе установлен механический винт (разжимной), при вращении которого пружина сжимается вручную.
  3. Это позволяет разблокировать тормоза при отсутствии давления в системе.

Перед каждой поездкой необходимо проверять давление в пневмосистеме и исправность энергоаккумуляторов. Использование неисправного механизма может привести к самопроизвольной блокировке тормозов.

Типичные неисправности и признаки выхода энергоаккумулятора из строя

Другим признаком неисправности является чрезмерное нагревание устройства. Это свидетельствует о повышенной нагрузке на энергоаккумулятор, что может привести к его перегреву и повреждению мембран. Проверка температуры устройства и диагностика температурных изменений помогут выявить аномалии. Часто перегрев может быть связан с нарушением работы системы смазки или с дефектами в конструкции мембраны.

Трещины и повреждения корпуса аккумулятора являются частой причиной его выхода из строя. Они могут возникнуть вследствие механических повреждений или воздействия агрессивных веществ. Рекомендуется регулярно осматривать корпус устройства на наличие следов коррозии, трещин или деформаций. Особенно важно это делать в районах, где система подвергается сильным вибрациям и нагрузкам.

Снижение общей мощности тормозной системы также может быть следствием неисправности энергоаккумулятора. Если система тормозов работает с задержками или возникают нехарактерные звуки, необходимо провести диагностику устройства на наличие утечек воздуха и нарушений в работе клапанов, управляющих давлением.

Неисправности мембраны энергоаккумулятора часто проявляются в виде затрудненного движения автомобиля, а также увеличения тормозного пути. Если при использовании тормозной системы наблюдается неравномерное замедление, это может указывать на износ мембраны. В таких случаях требуется полная замена элемента.

Важно регулярно проводить технические осмотры и диагностику энергоаккумулятора, особенно в условиях интенсивных эксплуатаций. Пренебрежение обслуживанием может привести к серьёзным повреждениям, включая выход из строя тормозной системы.

Проверка и замена энергоаккумулятора на КамАЗе своими руками

Энергоаккумулятор на КамАЗе отвечает за накопление и высвобождение энергии в системе пневматических тормозов, обеспечивая их нормальное функционирование. Если замечены проблемы с тормозами, нужно проверить состояние энергоаккумулятора. Важно правильно провести диагностику и замену устройства, чтобы избежать серьезных неисправностей.

Проверка энергоаккумулятора

Для проверки энергоаккумулятора нужно выполнить несколько этапов диагностики:

1. Остановите автомобиль на ровной поверхности и заглушите двигатель.
2. Проверьте наличие утечек воздуха. Для этого включите тормоза и слушайте возможные шумы, свидетельствующие о дефектах. Если воздух выходит из-под крышки или через соединения, это признак неисправности.
3. Оцените давление в пневмосистеме. Оно должно быть в пределах нормы, указанной в техническом паспорте автомобиля. Недостаточное давление может свидетельствовать о проблемах с энергоаккумулятором.
4. Осмотрите корпус энергоаккумулятора на наличие повреждений или утечек. Ржавчина, трещины и другие повреждения требуют немедленной замены устройства.
5. Проверьте работу клапана. Он должен открываться и закрываться плавно, без заеданий.

Замена энергоаккумулятора

Замена энергоаккумулятора на КамАЗе – это несложная, но важная процедура. Выполните следующие шаги:

1. Отключите систему питания. Для безопасности перед работой отсоедините аккумулятор и скиньте давление в пневмосистеме.
2. Найдите энергоаккумулятор. Он расположен рядом с тормозной системой, обычно на раме автомобиля.
3. Отсоедините все соединения и трубки, подключенные к аккумулятору. Для этого используйте специальные ключи, чтобы не повредить элементы системы.
4. Используя подходящий инструмент, открутите крепежи и снимите старый энергоаккумулятор.
5. Перед установкой нового устройства убедитесь в чистоте посадочного места. Установите новый аккумулятор, соблюдая инструкции производителя.
6. Подключите все трубки и соединения, проверив, чтобы все было закреплено надежно.
7. Запустите двигатель и проверяйте работу тормозной системы. Убедитесь в отсутствии утечек и нормальной работе системы.

Советы

• Используйте только оригинальные запчасти, чтобы гарантировать долговечность работы тормозной системы.
• Если у вас нет опыта в ремонте пневматических систем, рекомендуется обратиться к специалистам для установки или проверки устройства.
• Перед каждой заменой проверяйте герметичность всех соединений, чтобы избежать утечек и неправильной работы тормозов.

Вопрос-ответ:

Как работает энергоаккумулятор на КамАЗе?

Энергоаккумулятор на КамАЗе используется для накопления и хранения энергии, которая выделяется при торможении. Он сохраняет энергию, преобразуя её в механическую работу, и затем возвращает её в систему при необходимости. Это позволяет уменьшить нагрузку на тормозные механизмы и повысить общую эффективность системы торможения, а также сэкономить топливо за счет использования накопленной энергии в процессе движения.

Какой эффект даёт использование энергоаккумулятора на КамАЗе в условиях города?

В условиях городского движения, где часто происходят остановки и старты, энергоаккумулятор может значительно повысить экономичность транспортного средства. Он помогает компенсировать часть энергии, затрачиваемой на ускорение после остановки, тем самым снижая потребление топлива и уменьшая нагрузку на двигатели и тормоза. В результате машина расходует меньше энергии, что позитивно сказывается на общей экономичности и долговечности компонентов автомобиля.

Какие проблемы могут возникнуть с энергоаккумулятором на КамАЗе?

На практике энергоаккумулятор может столкнуться с несколькими проблемами. Это, например, утечка энергии из-за неисправности системы герметичности, а также износ элементов, отвечающих за преобразование и хранение энергии. Кроме того, если аккумулятор не обслуживается должным образом, его эффективность может снижаться, что приведет к уменьшению экономии топлива и общей производительности системы. Регулярное техническое обслуживание и своевременная диагностика помогут избежать этих проблем.

Какой срок службы энергоаккумулятора на КамАЗе и как его продлить?

Срок службы энергоаккумулятора на КамАЗе зависит от условий эксплуатации и качества обслуживания. Обычно он составляет от 5 до 7 лет, но с регулярным обслуживанием и правильной эксплуатацией срок службы может быть увеличен. Для продления работы аккумулятора необходимо следить за уровнем давления в системе, регулярно проверять герметичность и состояние тормозных элементов. Также важно избегать перегрузок и резких температурных колебаний, которые могут негативно повлиять на его работу.
