Главный тормозной цилиндр на грузовых автомобилях КамАЗ выполняет функцию преобразования усилия с педали тормоза в гидравлическое давление, которое подаётся к пневмогидравлическим усилителям и далее – к тормозным механизмам. Он состоит из двух последовательно соединённых секций, каждая из которых отвечает за свою тормозную магистраль, обеспечивая раздельное торможение передней и задней осей.
Корпус цилиндра выполнен из алюминиевого сплава, устойчивого к коррозии и температурным перепадам. Внутри размещены два поршня с уплотнительными манжетами и пружинами, создающими предварительное давление. Рабочая жидкость (обычно тормозная жидкость типа DOT-4) поступает из бачка по шлангам и при нажатии педали направляется через выпускные отверстия к магистралям тормозной системы.
Важной особенностью конструкции КамАЗовского главного цилиндра является встроенный обратный клапан, который исключает возможность разрежения в системе при отпускании педали. Это особенно критично для эксплуатации в условиях низких температур, когда существует риск кавитации. Также предусмотрено устройство компенсации износа манжет, увеличивающее ресурс узла и снижающее вероятность утечки жидкости.
Для стабильной работы цилиндра важно регулярно проверять уровень и состояние тормозной жидкости, а также проводить профилактическую замену каждые 40–50 тыс. км пробега. Рекомендуется использовать только сертифицированные комплектующие при ремонте, так как даже незначительное отклонение в допусках может нарушить синхронность работы поршней и привести к дисбалансу тормозного усилия.

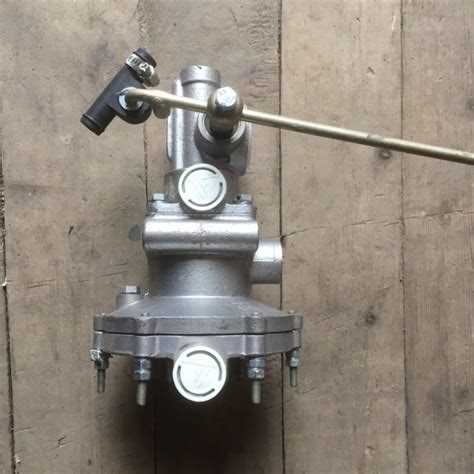

Назначение главного тормозного цилиндра в пневматической системе КамАЗ
Главный тормозной цилиндр на КамАЗе служит ключевым элементом преобразования усилия водителя на педаль тормоза в пневматический сигнал, подаваемый в тормозную магистраль. Его задача – создать и точно дозировать давление воздуха в зависимости от степени нажатия на педаль. В результате обеспечивается адекватная реакция тормозных механизмов при разных условиях движения.
На автомобилях КамАЗ цилиндр управляет двухконтурной системой, разделяя поток воздуха на передний и задний контуры. Это повышает надежность: отказ одного контура не приводит к полной потере торможения. Каждый контур снабжен отдельным клапаном внутри корпуса цилиндра, что обеспечивает независимость их работы и оптимальное распределение тормозного усилия.
Узел устанавливается на кронштейне рамы и соединяется с педальным механизмом через рычажно-шарнирную систему. При нажатии педали толкатель воздействует на поршень, сжимающий воздух в рабочей камере. Давление контролируется встроенными обратными клапанами, предотвращающими его утечку при выключенном двигателе или утрате герметичности.
Рекомендуется регулярно проверять герметичность уплотнений и состояние поршневой группы. Любое отклонение в ходе педали, посторонние звуки или снижение эффективности торможения – признаки возможного износа. Замена манжет и очистка внутренних поверхностей цилиндра продлевает срок службы узла и сохраняет стабильность тормозной системы.

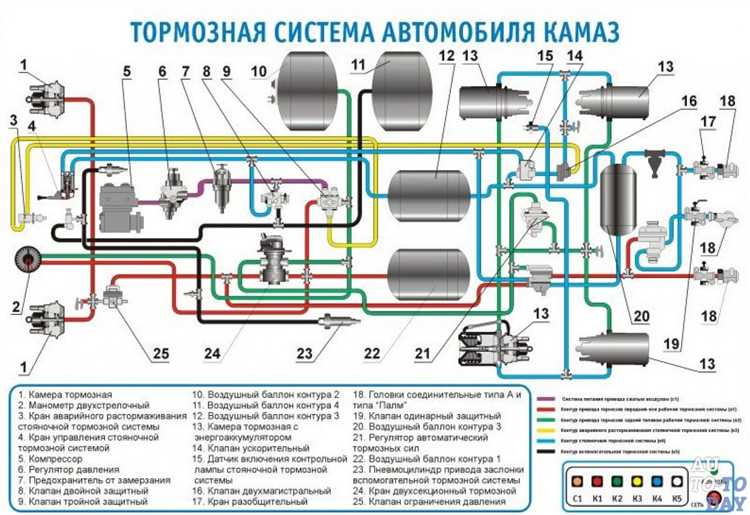

Устройство главного тормозного цилиндра и его ключевые элементы
Главный тормозной цилиндр КамАЗ представляет собой гидравлическое устройство, преобразующее усилие на педали тормоза в давление тормозной жидкости, распределяемое по контурам системы. Конструкция обеспечивает надёжную работу в условиях повышенных нагрузок и поддерживает эффективность торможения при различной температуре и давлении.
- Корпус цилиндра – изготовлен из чугуна или алюминиевого сплава, устойчивого к коррозии и температурным деформациям. Имеет внутренние каналы для жидкости и посадочные места под уплотнения и пружины.
- Поршни – два последовательных поршня: первичный и вторичный. Они разделяют гидравлические контуры, что позволяет сохранить торможение при отказе одного из них. Поршни снабжены резиновыми манжетами с точной посадкой для исключения протечек.
- Возвратные пружины – возвращают поршни в исходное положение после отпускания педали. Изготавливаются из закалённой пружинной стали с постоянной жёсткостью, обеспечивающей стабильную работу механизма.
- Компенсационные отверстия – располагаются вблизи резервуара и обеспечивают выравнивание давления при отпускании тормоза. Засорение этих отверстий приводит к частичному торможению и повышенному износу колёсных механизмов.
- Уплотнительные кольца – предотвращают утечку тормозной жидкости. Изготавливаются из маслобензостойкой резины с термостойкостью не ниже 120 °C. Не допускается использование колец с микротрещинами или следами разбухания.
- Резервуар для тормозной жидкости – пластиковый или металлический бачок с уровнемером. Оснащён вентиляционным клапаном для предотвращения избыточного давления и компенсации объёма жидкости при нагреве.
При обслуживании цилиндра необходимо контролировать целостность манжет, состояние рабочих поверхностей поршней и отсутствие загрязнений в компенсационных каналах. Любые повреждения или следы коррозии требуют немедленной замены элемента для исключения риска отказа тормозной системы.
Механизм преобразования усилия педали в давление воздуха
При нажатии на педаль тормоза водитель создает механическое усилие, которое передается на главный тормозной цилиндр через шток. На КамАЗе в пневматической системе это усилие далее преобразуется в давление воздуха с помощью пневмогидравлического усилителя, установленного между педалью и тормозными камерами.
Усилие штока воздействует на поршень главного цилиндра, создавая избыточное давление в гидравлическом контуре. Это давление направляется в пневмогидроусилитель, где под его воздействием открывается клапан подачи воздуха из ресивера. Атмосферный воздух, находящийся под давлением 8–10 атм, через управляющий клапан поступает в магистраль, подключенную к тормозным камерам.
Четкость срабатывания обеспечивается точной настройкой зазора между толкателем и поршнем. Недопустим люфт в соединении педали с тягой, так как это снижает чувствительность и эффективность торможения. Контроль давления на выходе системы осуществляется с помощью манометров, установленных в кабине. Если при нажатии на педаль давление в контуре не достигает заданных параметров, необходимо проверить герметичность всех соединений и исправность управляющего клапана пневмогидроусилителя.
Регулярная проверка уровня тормозной жидкости и техническое состояние уплотнительных манжет исключает потери давления в гидравлической части, что критично для работы всей системы. Особое внимание уделяется состоянию воздушного фильтра и обратных клапанов – при их засорении возможно запаздывание подачи воздуха, что удлиняет тормозной путь.

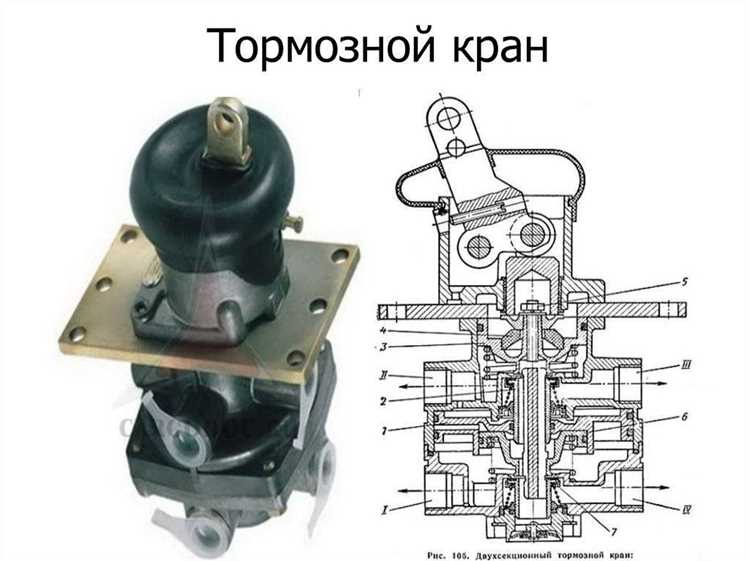

Последовательность работы цилиндра при нажатии и отпускании тормоза
Главный тормозной цилиндр КамАЗ работает по принципу гидравлического давления, управляя подачей тормозной жидкости к колесным цилиндрам. Процесс разделяется на два четких этапа: нажатие и отпускание педали тормоза.
-
Нажатие тормоза:
- Педаль передает усилие через шток на поршень главного цилиндра.
- Поршень начинает движение и перекрывает компенсационное отверстие, исключая свободный ток жидкости в резервуар.
- По мере увеличения давления жидкость выталкивается через нагнетательное отверстие в тормозную магистраль.
- Давление достигает рабочих цилиндров, где толкатели разжимают тормозные колодки.
- Контуры давления раздельны – передний и задний – поэтому при частичном отказе один из них продолжает функционировать.
-
Отпускание тормоза:
- Пружина внутри главного цилиндра возвращает поршень в исходное положение.
- Освобождается нагнетательное отверстие, и давление в системе резко падает.
- Жидкость возвращается в резервуар через компенсационное отверстие.
- Тормозные колодки под действием возвратных пружин отходят от тормозного барабана.
- При нормальной герметичности цилиндра и отсутствии воздуха в системе возврат происходит плавно и без задержек.
Для исключения задержек в отклике необходимо регулярно проверять свободный ход педали, уровень жидкости и отсутствие подтеков в месте соединения цилиндра с магистралью.

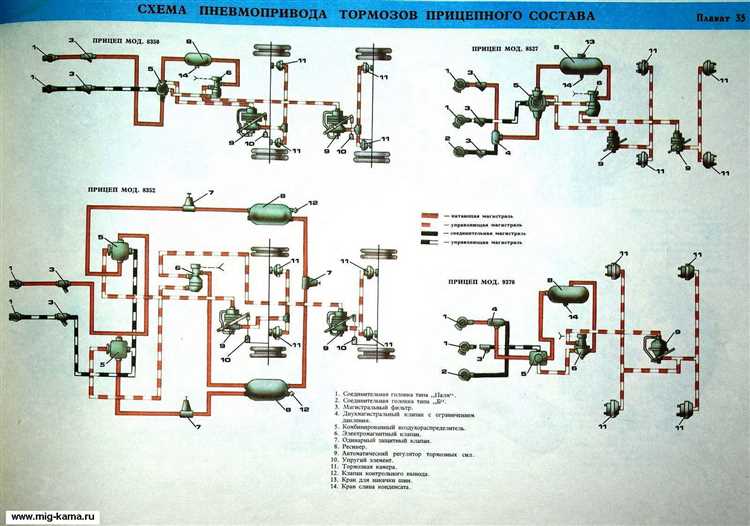

Типичные неисправности главного тормозного цилиндра и их признаки
Разгерметизация корпуса цилиндра или соединений приводит к утечке тормозной жидкости. На практике это выражается в постепенном снижении уровня жидкости в расширительном бачке без внешних следов течи на колесных цилиндрах. При визуальном осмотре можно обнаружить влажность в районе фланца крепления цилиндра к вакуумному усилителю.
Заклинивание поршней – ещё одна критическая неисправность. Обычно возникает вследствие коррозии рабочих поверхностей или использования некачественной жидкости. Педаль становится тугой, усилие не передается на контур, возможна блокировка одного из контуров или полное отсутствие тормозного действия.
Образование воздушных пробок внутри цилиндра нередко связано с неправильной прокачкой системы. Признаками служит губчатое ощущение при нажатии на педаль и нестабильная реакция тормозов. Проблема устраняется полной прокачкой системы до удаления всех пузырей воздуха.
Механическое повреждение штока или неправильная регулировка зазора между штоком и поршнем приводит к неполному возврату поршней. Это вызывает частичное торможение даже при отпущенной педали, перегрев тормозных механизмов и быстрый износ колодок.

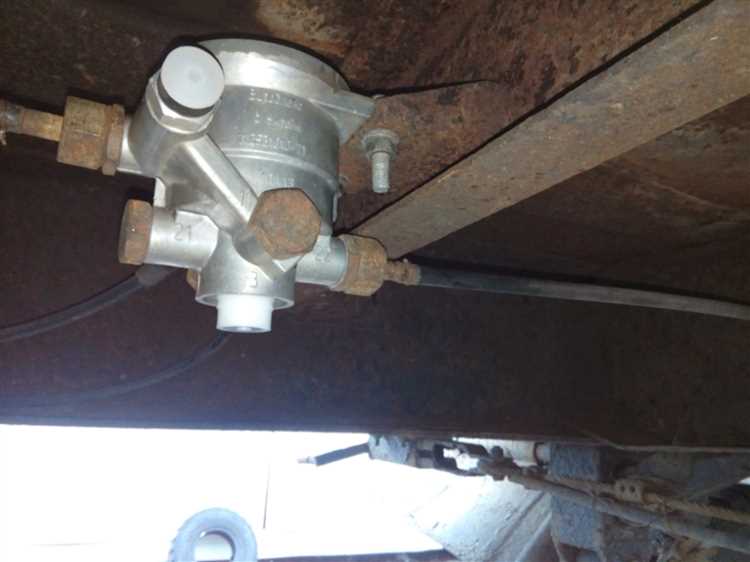

Как проверить герметичность главного тормозного цилиндра на КамАЗе
Для проверки герметичности главного тормозного цилиндра (ГТЦ) на КамАЗе необходимо выполнить несколько этапов. Это поможет выявить утечки тормозной жидкости, что критично для безопасной работы тормозной системы.
1. Визуальный осмотр
Первым шагом является осмотр ГТЦ и соединений на наличие видимых подтеков тормозной жидкости. Убедитесь, что на соединениях трубопроводов и крышке ГТЦ нет следов жидкости. Особое внимание следует уделить местам соединений тормозных трубок с корпусом цилиндра.
2. Проверка системы давления
Следующим этапом является проверка давления в тормозной системе. Запустите двигатель и прокачайте тормоза до нормального рабочего состояния. После этого, при неработающем двигателе, несколько раз нажмите на тормоза, чтобы проверить, держится ли давление. Если педаль тормоза опускается без усилия, это может свидетельствовать о нарушении герметичности ГТЦ.
3. Тест с использованием манометра
Использование манометра позволяет точно измерить давление в тормозной системе. Подключите манометр к точке, где обычно измеряется давление тормозной жидкости. Прокачайте тормоза, затем обратите внимание на показания манометра. При наличии утечек давление будет падать быстрее, чем предусмотрено нормами.
4. Проверка с помощью специального инструмента
Для более точной диагностики можно использовать специальное оборудование для проверки герметичности ГТЦ. Этот инструмент позволяет выявить даже незначительные утечки, которые могут быть незаметны при обычном осмотре или измерении давления.
5. Прокачка тормозов
Если по результатам предыдущих проверок имеются сомнения в герметичности, можно провести полную прокачку тормозной системы. Для этого отсоедините трубопроводы от ГТЦ и убедитесь, что нет утечек в месте соединений. Если утечка обнаружена, значит, проблема с герметичностью цилиндра.
Если в ходе проверки обнаружены утечки тормозной жидкости или потеря давления, необходимо заменить поврежденные компоненты ГТЦ или всю систему, если она повреждена в нескольких местах. Регулярная проверка герметичности главного тормозного цилиндра – залог безопасной эксплуатации автомобиля.
Особенности обслуживания и замены главного тормозного цилиндра
Главный тормозной цилиндр (ГТЦ) КамАЗ играет ключевую роль в системе торможения. Он преобразует механическое усилие, передаваемое от водителя через тормозную педаль, в гидравлическое давление, которое воздействует на тормозные механизмы. Регулярное обслуживание и замена ГТЦ – обязательные процедуры для обеспечения надежности тормозной системы.
При обслуживании ГТЦ важным моментом является проверка уровня тормозной жидкости. Недостаток жидкости может привести к некорректной работе системы и даже к полному отказу тормозов. Проверку нужно проводить минимум раз в месяц, а также после каждого случая утечек жидкости или работы тормозной системы при перегрузках. В случае обнаружения утечек необходимо немедленно заменить поврежденные компоненты системы.
Во время замены ГТЦ важно соблюдать определенную последовательность действий. Перед демонтажем необходимо слить тормозную жидкость из системы. Затем снимается главный цилиндр, при этом внимание уделяется состоянию крепежных элементов и трубок. При установке нового ГТЦ следует тщательно прокачать систему, чтобы избежать появления воздушных пробок в гидравлическом контуре. Прокачка производится до тех пор, пока из выпускного клапана не начнет выходить жидкость без пузырьков воздуха.
Замена ГТЦ рекомендуется не реже, чем каждые 150 000 километров пробега, но если наблюдаются признаки утечек или снижение эффективности тормозов, замену следует провести раньше. Также стоит проверять состояние поршней и манжет на наличие износа или повреждений, которые могут ухудшить герметичность цилиндра.
Некорректная установка или использование неоригинальных запчастей может привести к снижению эффективности тормозной системы. Поэтому при замене ГТЦ важно использовать комплектующие, рекомендованные производителем, и строго соблюдать технологию установки.
Вопрос-ответ:
Как работает главный тормозной цилиндр КамАЗ?
Главный тормозной цилиндр КамАЗ преобразует давление, создаваемое в тормозной системе, в механическое усилие, которое передается на тормоза. Когда водитель нажимает на тормоза, жидкость в системе передает давление на главный цилиндр, который затем воздействует на тормозные механизмы каждого колеса. Это позволяет замедлить или остановить транспортное средство.
Какие проблемы могут возникнуть с главным тормозным цилиндром КамАЗ?
Основные проблемы с главным тормозным цилиндром КамАЗ включают утечку тормозной жидкости, повреждения уплотнителей и потерю давления в системе. Из-за утечек может возникнуть снижение эффективности торможения, а повреждения уплотнителей приводят к попаданию воздуха в систему, что ухудшает ее работу. Также со временем цилиндр может забиться грязью, что приведет к его выходу из строя.
Как часто нужно проверять главный тормозной цилиндр на КамАЗ?
Рекомендуется проверять главный тормозной цилиндр КамАЗ каждые 20-30 тысяч километров пробега или во время планового технического обслуживания автомобиля. Важно следить за уровнем тормозной жидкости, а также проверять на наличие повреждений или утечек. Регулярные проверки помогут избежать проблем с тормозной системой.
Что делать, если тормоза КамАЗ стали плохо реагировать на нажатие педали?
Если тормоза КамАЗ стали плохо реагировать на нажатие педали, причиной может быть низкий уровень тормозной жидкости, проблемы с главным тормозным цилиндром или воздух в системе. В первую очередь стоит проверить уровень жидкости, и если он нормальный, необходимо провести диагностику тормозной системы, включая проверку главного цилиндра и возможных утечек.
Как можно продлить срок службы главного тормозного цилиндра КамАЗ?
Для продления срока службы главного тормозного цилиндра КамАЗ важно регулярно проводить техническое обслуживание тормозной системы, своевременно менять тормозную жидкость и избегать перегрева тормозов. Также стоит избегать резких и частых торможений, чтобы не создавать чрезмерной нагрузки на систему.
Как работает главный тормозной цилиндр КамАЗ?
Главный тормозной цилиндр КамАЗ выполняет ключевую роль в тормозной системе автомобиля, преобразуя механическое усилие, передаваемое с тормозной педали, в гидравлическое давление. Это давление затем передается на тормоза, заставляя их сжиматься и замедлять движение машины. Принцип работы основывается на том, что в цилиндре находится поршень, который, двигаясь по оси, создает давление в тормозной системе. Это давление распределяется по трубопроводам к каждому тормозному механизму, обеспечивая его активацию.
Какие неисправности могут возникнуть в главном тормозном цилиндре КамАЗ и как их диагностировать?
Главный тормозной цилиндр КамАЗ может выйти из строя по нескольким причинам, включая утечку тормозной жидкости, износ уплотнителей или повреждение поршня. Основными признаками неисправности являются: ухудшение эффективности торможения, появление воздушных пузырьков в системе или падение уровня тормозной жидкости. Для диагностики достаточно проверить состояние тормозной жидкости, осмотреть цилиндр на наличие трещин или коррозии, а также прокачать тормоза для устранения возможных воздушных пробок. Если проблемы продолжаются, потребуется замена поврежденных элементов.
