Ускорительный клапан на КамАЗе играет ключевую роль в пневматической тормозной системе. Его основная задача – сокращение времени срабатывания тормозов при нажатии на педаль. Это особенно важно при движении тяжёлого грузовика на высокой скорости или при резком торможении. Без него сигнал от тормозного крана доходил бы до тормозных камер с задержкой, что увеличивает тормозной путь и снижает безопасность.
Клапан работает по принципу дублирования сигнала давления. При подаче воздуха с тормозного крана, он мгновенно открывает доступ воздуха из ближайшего ресивера прямо в тормозные камеры задних осей. Благодаря этому давление в контурах возрастает быстрее, чем при обычной схеме подачи воздуха. Это уменьшает инерцию срабатывания тормозов примерно на 0,2–0,3 секунды, что критично при экстренном торможении.
Важно понимать, что некорректная работа ускорительного клапана приводит к неравномерному торможению и повышенному износу тормозных колодок. Признаки неисправности: шипение воздуха при отпущенной педали, запаздывание тормозной реакции, перекос тормозных усилий между осями. В видео, приведённом ниже, наглядно показано устройство клапана, этапы его работы и диагностика типичных неисправностей.
Рекомендуется проверять ускорительный клапан при каждом плановом ТО. Замена мембраны, очистка седел клапана и проверка герметичности соединений – основные мероприятия, продлевающие его ресурс. Рабочее давление в системе должно соответствовать 6,8–8,0 атм. При отклонениях ускорительный клапан может не выполнять свои функции.

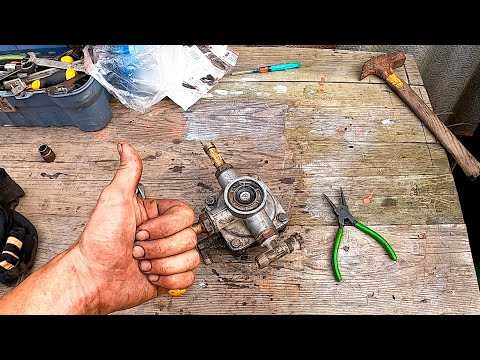

Как работает ускорительный клапан на КамАЗе видео

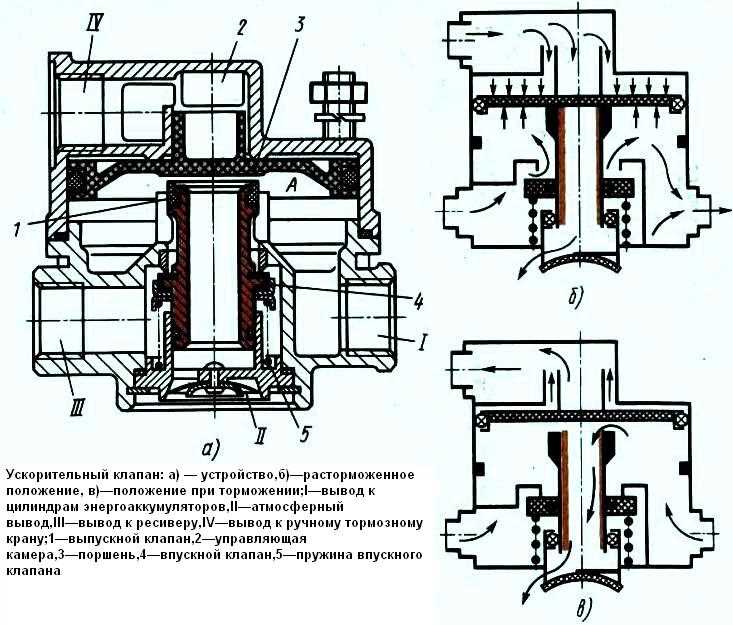

Ускорительный клапан на КамАЗе используется для быстрого срабатывания тормозных механизмов при нажатии на педаль тормоза. Он подключается к магистрали между тормозным краном и тормозными камерами задней оси. Основная задача – сократить время подачи воздуха в тормозные камеры за счёт непосредственного выпуска воздуха из ресивера, минуя основной тормозной кран.
При нажатии на педаль, управляющее давление подаётся на верхнюю часть ускорительного клапана. Мембрана опускается, открывая главный проход воздуха от ресивера к тормозным камерам. Это позволяет подавать воздух напрямую, минимизируя задержку. Как только давление в управляющей магистрали падает, клапан сбрасывает воздух из тормозных камер в атмосферу через выходной канал.
На видео отчётливо видно работу клапана при различных режимах торможения: при плавном нажатии он открывается с задержкой, при резком – практически мгновенно. Это обеспечивает надёжное торможение при экстренных ситуациях. Чёткий звук срабатывания и выход воздуха через атмосферный порт подтверждают правильную работу устройства.
Рекомендация: при проверке ускорительного клапана на КамАЗе обратите внимание на герметичность соединений, отсутствие утечек воздуха и своевременное срабатывание при подаче управляющего давления. Неисправный клапан приводит к задержке тормозного отклика и увеличивает тормозной путь.
Назначение ускорительного клапана в пневмосистеме КамАЗа
Ускорительный клапан в пневматической системе тормозов КамАЗа предназначен для снижения времени срабатывания тормозных механизмов на прицепе и задней тележке тягача. Он дублирует и усиливает сигнал от тормозного крана, подавая воздух к тормозным камерам напрямую из ресивера, минуя длинные магистрали.
При торможении сжатый воздух поступает в управляющий вход клапана, после чего он мгновенно открывает выходной канал и соединяет его с питанием от ресивера. Это обеспечивает почти мгновенную подачу воздуха к задним тормозным камерам, снижая тормозной путь и повышая устойчивость автомобиля.
Особенность применения на КамАЗах – возможность точной настройки срабатывания клапана в зависимости от конфигурации тормозной системы. Нормальное давление срабатывания составляет около 0,45–0,5 МПа. Неправильная работа ускорительного клапана приводит к асинхронному торможению и преждевременному износу тормозных колодок.
Для поддержания эффективности рекомендуется проверять герметичность соединений и исправность мембраны клапана каждые 20–30 тысяч километров. Также важно контролировать чистоту воздушных каналов и фильтров, так как засоры вызывают запаздывание срабатывания.
Принцип действия ускорительного клапана при торможении
Ускорительный клапан на КамАЗе обеспечивает мгновенную подачу сжатого воздуха к тормозным камерам задней тележки при нажатии на педаль тормоза. Это позволяет синхронизировать торможение передней и задней осей, снижая тормозной путь и повышая устойчивость автомобиля при экстренном торможении.
- При подаче сигнала с тормозного крана воздух по управляющему контуру поступает на управляющий вход ускорительного клапана.
- Клапан мгновенно открывает магистраль между ресивером и тормозными камерами задней оси.
- Сжатый воздух с ресивера по короткому пути подаётся к тормозным камерам, минуя длинные участки трубопровода, что предотвращает задержку в срабатывании.
- Когда давление в управляющем контуре падает (при отпускании педали), клапан перекрывает подачу воздуха и открывает выпускной канал, сбрасывая давление из камер.
Для корректной работы ускорительного клапана необходимо:
- Контролировать герметичность соединений управляющего и магистрального контура.
- Проверять состояние перепускного и выпускного каналов на наличие загрязнений и отложений.
- Периодически заменять уплотнительные элементы при диагностике снижения чувствительности или утечек.
Нарушения в работе клапана проявляются в запаздывании торможения задней оси, увеличении тормозного пути и неравномерном износе тормозных накладок. При выявлении подобных симптомов необходима немедленная диагностика и устранение неисправностей.
Схема подключения ускорительного клапана на КамАЗе
Ускорительный клапан устанавливается на пневматическую систему тормозов между тормозным краном и тормозными камерами заднего моста. Его задача – сократить время подачи воздуха в тормозные цилиндры при торможении.
- Входной порт клапана (обозначается «Вх.») подключается к выходу тормозного крана. Давление от педали тормоза поступает по этой линии.
- Один из выходных портов («Вых.1») соединяется с тормозными камерами заднего моста через тройник или напрямую, в зависимости от модели КамАЗа.
- Второй выходной порт («Вых.2», если предусмотрен) может использоваться для подключения второй оси или для резервного контура.
- Отдельная магистраль от ресивера подключается к управляющему входу ускорительного клапана. При подаче сигнала с тормозного крана клапан открывает подачу воздуха из ресивера напрямую к тормозным камерам.
Шланги должны иметь маркировку и быть рассчитаны на рабочее давление не менее 10 атмосфер. Диаметр штуцеров – стандартный: 12 мм для подачи, 16 мм для выхода на камеры. Герметизация соединений – с использованием фум-ленты или анаэробного герметика, исключающего подсос воздуха.
Монтаж выполняется на раме, ближе к задним мостам. Не допускается перегиб шлангов и провисание – это приводит к задержке срабатывания и утечкам. Проверка работоспособности проводится при полностью заряженной пневмосистеме: при нажатии на тормоз – моментальная подача воздуха на тормозные камеры задней оси без задержки.

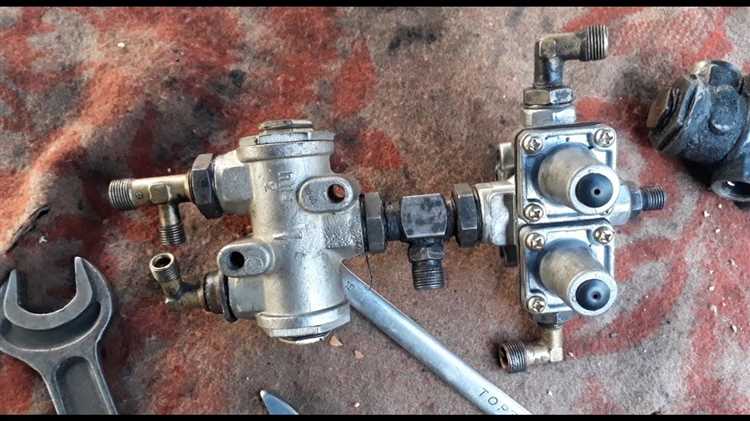

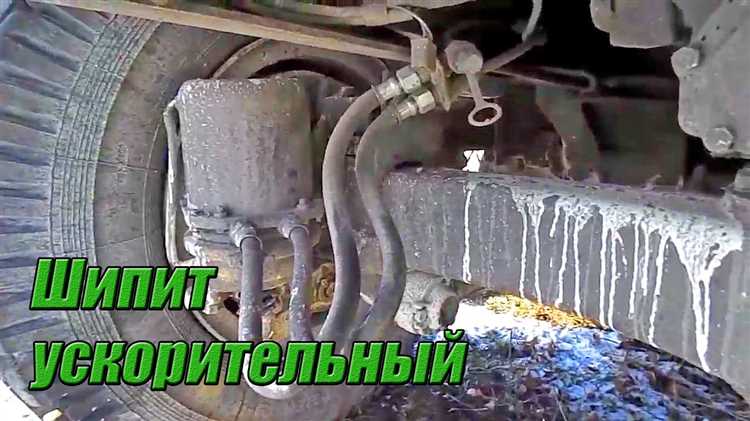

Признаки неисправности ускорительного клапана и их диагностика
Неисправный ускорительный клапан на КамАЗе вызывает задержки в срабатывании тормозной системы. Первый признак – увеличение времени от нажатия на педаль до фактической активации тормозов. Это особенно заметно при экстренном торможении.
Второй симптом – снижение давления воздуха в тормозной магистрали задней оси. Манометр при торможении показывает падение ниже нормы (менее 5,5 кгс/см²), в то время как передняя ось получает штатное давление.
Также наблюдается свист, утечка воздуха или нестабильный звук при торможении в районе установки клапана. Это указывает на повреждение мембраны или засор управляющего канала.
Для диагностики рекомендуется выполнить следующие действия:
- Заглушить двигатель, полностью накачать пневмосистему, затем нажать на педаль тормоза и прислушаться к работе ускорительного клапана – отсутствие характерного щелчка говорит о его заклинивании.
- С помощью мыльного раствора проверить соединения и корпус клапана на наличие утечек воздуха.
- Сравнить давление в тормозных контурах с помощью манометров при нажатии на педаль – отклонение более 1 кгс/см² между контурами указывает на неисправность.
При выявлении одного или нескольких признаков необходимо демонтировать ускорительный клапан, очистить его внутренние каналы, проверить мембрану на целостность и при необходимости заменить изношенные элементы. Использование ремкомплектов допускается только с оригинальными деталями.
Пошаговая замена ускорительного клапана своими руками
Для замены ускорительного клапана на Камазе потребуется минимальный набор инструментов и аккуратность. Вот пошаговая инструкция:
1. Подготовка
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания. Прогрейте двигатель до рабочей температуры – это облегчит снятие старых деталей и предотвратит повреждения резьбы.
2. Демонтаж старого клапана
Найдите ускорительный клапан на корпусе турбонаддува или в другом месте системы в зависимости от модели двигателя. Для этого снимите воздушный фильтр или другие элементы, мешающие доступу. С помощью гаечного ключа или трещотки открутите крепежные болты клапана. Аккуратно отсоедините все трубопроводы и электрические разъемы.
3. Очистка места установки
Проверьте посадочное место клапана. Очистите его от грязи, масла и нагара. Это обеспечит надежную установку нового компонента и предотвратит утечки воздуха. Используйте мягкую щетку и очиститель для деталей двигателя.
4. Установка нового клапана
Установите новый ускорительный клапан на место, убедившись, что все посадочные элементы совпадают. Подключите все трубопроводы и электрические разъемы. Затяните крепежные болты с учетом рекомендаций производителя (не перетягивайте).
5. Проверка системы
После установки нового клапана включите двигатель и проверьте систему на наличие утечек воздуха или других неисправностей. Если все в порядке, соберите обратно снятые элементы, такие как фильтр или крышку корпуса турбонаддува.
6. Завершающая проверка
Проверьте работу двигателя на разных режимах. Ускорительный клапан должен работать корректно, обеспечивая необходимое давление для оптимальной работы системы наддува.
Анализ работы ускорительного клапана на видео: на что обратить внимание
При анализе работы ускорительного клапана на видео важно сосредоточиться на нескольких ключевых аспектах, которые помогают точно оценить его функционирование и выявить возможные неисправности.
1. Реакция на изменение давления: В первую очередь, обратите внимание на то, как быстро и плавно ускорительный клапан реагирует на изменение давления в системе. Идеальная работа клапана должна сопровождаться мгновенной и равномерной активацией, без задержек. Если клапан не срабатывает или срабатывает с запозданием, это может свидетельствовать о неисправности или необходимости регулировки.
2. Плавность работы: Ускорительный клапан должен работать без рывков и скачков. Если на видео видно, что клапан периодически открывается и закрывается с заметными задержками, это может указывать на проблемы с уплотнителями или внутренними механизмами клапана.
3. Звуковые проявления: Внимательно прислушивайтесь к звукам, исходящим от клапана. Легкий шум или писк могут быть нормой, однако резкие стуки или нехарактерные звуки часто являются признаком механических повреждений или загрязнений внутри клапана.
4. Точное открытие и закрытие: Важно отслеживать, насколько точно и быстро клапан закрывается после достижения требуемого давления. Неполное закрытие или застревание клапана в открытом состоянии может привести к потере мощности и нарушению работы всей системы.
5. Визуальная проверка на утечки: Во время работы ускорительного клапана следите за возможными утечками воздуха. Даже небольшие признаки утечек на корпусе клапана или вокруг соединений могут свидетельствовать о необходимости замены прокладок или другой ремонтной работы.
6. Температурные колебания: Если видео позволяет наблюдать изменения температуры системы, следите за тем, не вызывает ли работа клапана резкие колебания температуры. Значительные изменения могут указывать на проблемы с охлаждением или с избыточным давлением в системе.
7. Плавность перехода между режимами: Важно заметить, как плавно происходит переход от холостого хода к ускорению и наоборот. Неровные переходы могут свидетельствовать о неправильной настройке клапана или его изношенности.
Вопрос-ответ:
Как работает ускорительный клапан на Камазе?
Ускорительный клапан на Камазе регулирует подачу воздуха в систему, что позволяет улучшить характеристики двигателя при ускорении. При нажатии на педаль газа клапан открывается, увеличивая количество воздуха, что способствует быстрому повышению мощности двигателя. Это помогает ускорить разгон автомобиля, повышая его динамику.
Для чего нужен ускорительный клапан на Камазе и как его отсутствие влияет на работу двигателя?
Ускорительный клапан на Камазе необходим для улучшения отклика двигателя при ускорении. Он регулирует поступление воздуха, что позволяет двигателю быстрее набирать обороты. Без этого клапана двигатель будет медленно реагировать на педаль акселератора, что приведет к снижению общей динамики машины и увеличению времени разгона.
Какие признаки указывают на неисправность ускорительного клапана Камаза?
Признаки неисправности ускорительного клапана на Камазе могут включать в себя ухудшение динамики разгона, затруднения при старте с места, нестабильную работу двигателя на низких оборотах. Иногда можно заметить, что двигатель не реагирует на нажатие педали газа, или же наоборот, происходит резкое увеличение оборотов. В таких случаях рекомендуется проверить клапан на наличие загрязнений или повреждений.
Как самостоятельно почистить ускорительный клапан на Камазе?
Для очистки ускорительного клапана на Камазе необходимо сначала демонтировать его с места установки. После этого клапан нужно тщательно промыть в чистом топливном растворе или специальной жидкости для очистки деталей. Важно внимательно проверить клапан на предмет износа или повреждений, после чего установить его обратно. Также стоит проверить герметичность соединений, чтобы избежать утечек воздуха.
Может ли неисправный ускорительный клапан привести к поломке двигателя Камаза?
Неисправный ускорительный клапан может привести к ухудшению работы двигателя Камаза, но он не вызовет его полной поломки. Однако, если игнорировать проблемы с этим клапаном, может снизиться эффективность работы двигателя, возникнут проблемы с ускорением и увеличится расход топлива. В крайних случаях, если клапан полностью выйдет из строя, это может привести к нестабильной работе системы питания двигателя.
