Volkswagen T5 не оснащён штатными дневными ходовыми огнями (ДХО) в базовых комплектациях, что требует самостоятельной доработки для соответствия требованиям ПДД. При установке важно учитывать особенности электрооборудования модели, включая особенности подключения к блоку управления и работе генератора.
Наиболее надёжный способ подключения – использование реле с функцией автоматического включения ДХО при запуске двигателя. В T5 удобнее всего подключаться к проводу возбуждения генератора (терминал D+), который появляется при работе двигателя. Это исключает случайное включение огней при включении зажигания без запуска мотора.
Для подключения питания рекомендуется использовать отдельную цепь с предохранителем на 5–10 А, чтобы исключить перегрузку штатной электросистемы. Массу удобнее всего брать с кузова в районе монтажного блока под капотом. Подключение через зажигание (терминал 15) нежелательно, так как при этом ДХО могут включаться в момент прогрева без запуска двигателя.
Допустимо использование контроллеров, позволяющих уменьшать яркость ДХО при включении ближнего света фар. Это особенно актуально при использовании мощных светодиодов. При выборе оборудования необходимо учитывать допустимое напряжение 12 В и суммарную потребляемую мощность не более 21 Вт на сторону, чтобы не перегружать сеть.
Корректно установленные ДХО автоматически выключаются при включении габаритного или ближнего света. Для этого обычно используется реле с управляющим входом, подключённым к цепи габаритов. Это обеспечивает полное соответствие требованиям технического регламента и предотвращает ослепление других участников движения.

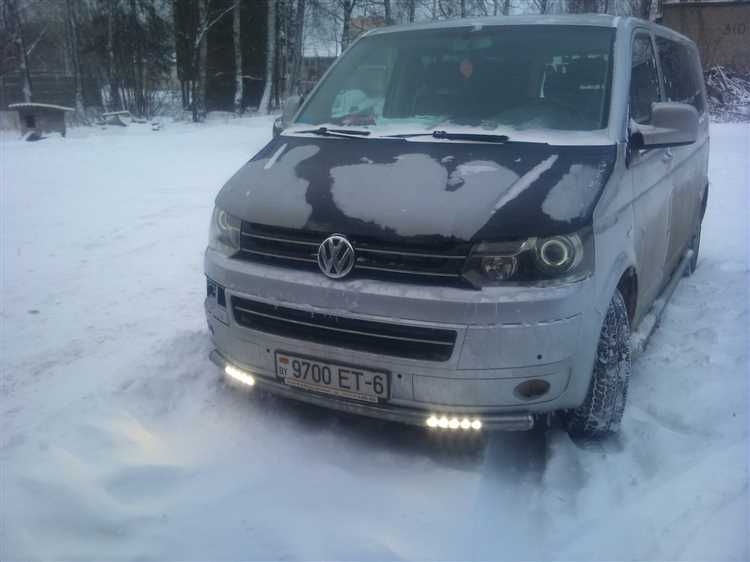

Выбор типа ходовых огней для Volkswagen T5
Оптимальная температура свечения – 5000–6000 К. Холодный белый свет хорошо различим днём и не искажает восприятие дистанции. Установка в штатные места, например, в районе ПТФ, снижает риск повреждений и упрощает подключение. Производители, проверенные временем – Osram, Hella, Dectane – предлагают совместимые решения с надёжными кронштейнами и герметичными корпусами.

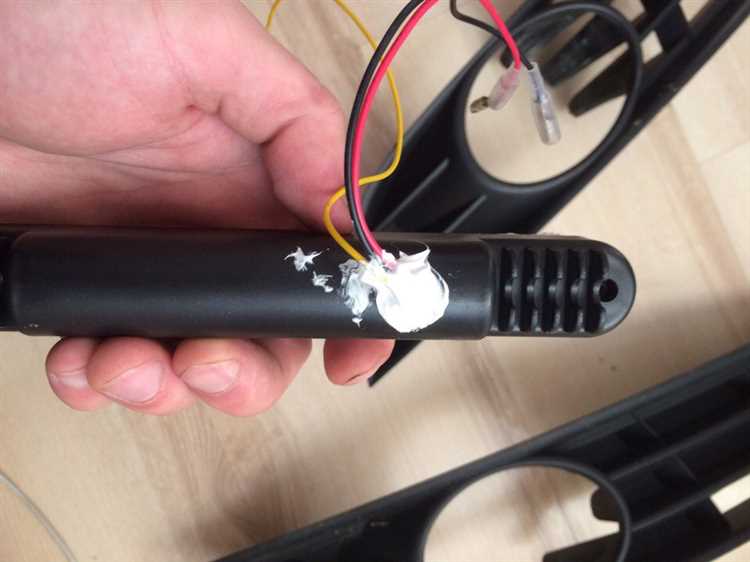

Избегайте универсальных комплектов с проводкой без реле и контроллера напряжения. Такие системы часто вызывают ошибки в бортовой сети T5 и нестабильную работу при падении напряжения. Лучше выбирать комплекты с функцией диммирования при включении ближнего света – это исключает ослепление встречного транспорта.
При выборе учитывайте, есть ли функция автоматического выключения при стоянке – она важна для предотвращения разрядки АКБ. Наличие сертификации ECE R87 подтверждает соответствие требованиям эксплуатации на дорогах общего пользования.
Определение точки подключения к электроцепи автомобиля

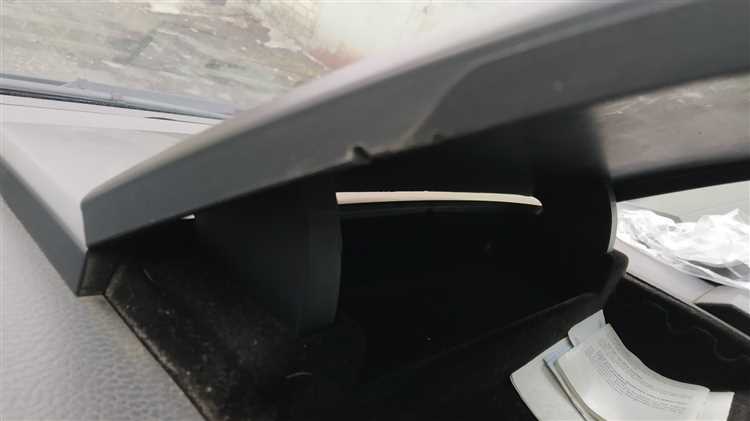

Перед подключением необходимо демонтировать нижнюю часть панели приборов и получить доступ к монтажному блоку. Для надёжного соединения используйте зачищенный провод сечением не менее 1,0 мм² и обжимной клеммник типа «мама», соответствующий штатному гнезду.
Обязательно проверить наличие напряжения мультиметром: контакт должен выдавать 12 В только при включённом зажигании. Не рекомендуется подключать ходовые огни к прикуривателю или освещению салона – эти цепи могут оставаться активными даже при выключенном двигателе.
Массу рекомендуется брать с заводской точки на кузове, расположенной за левой облицовкой водительского пространства, рядом с блоком предохранителей. Используйте кольцевую клемму и хорошо зачистите металл в месте соединения для минимизации переходного сопротивления.

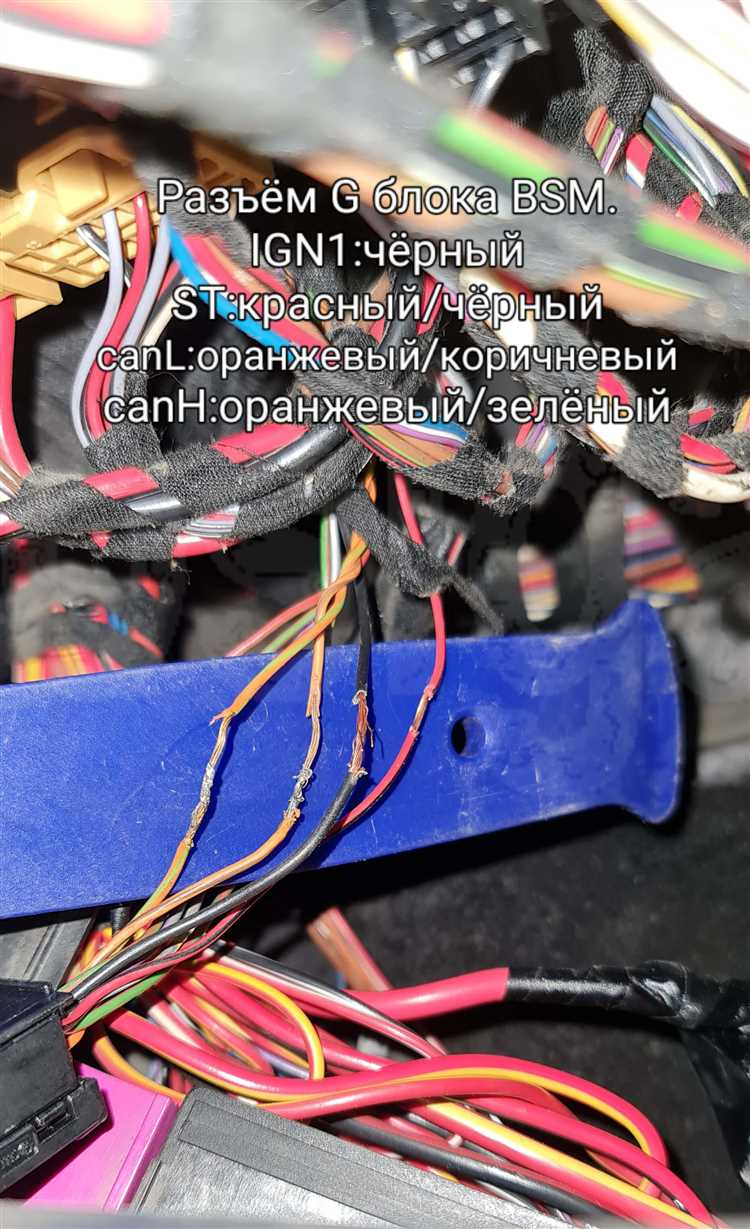

При наличии блока управления светом (BCM), подключение можно выполнить к выходу на габаритные огни, если требуется автоматическое отключение ДХО при включении ближнего света. В этом случае используйте сигнальный провод с минимальным током через дополнительное реле.
Использование штатного разъема для питания ДХО
На Volkswagen T5 удобнее всего подключить дневные ходовые огни (ДХО) через штатный разъем в моторном отсеке, предназначенный для подключения противотуманных фар или допоборудования. Этот разъем находится справа от аккумулятора, рядом с монтажным блоком, и обозначается как T10f – 10-контактная фишка черного цвета.
Для питания ДХО рекомендуется использовать контакт №9 (черно-желтый провод) – он активен при включении зажигания и отключается при его выключении. Нагрузка допускается до 10 А, что достаточно для большинства светодиодных ДХО. Массу можно взять с ближайшей точки крепления кузова или из того же разъема – контакт №1 (коричневый провод).
Перед подключением необходимо проверить напряжение мультиметром: между контактами 9 и 1 должно быть 12 В при включенном зажигании и 0 В – при выключенном. Если планируется автоматическое отключение ДХО при включении ближнего света, следует использовать сигнал с провода питания ближнего света (обычно серо-белый на разъеме фар), подав его на управляющий вход реле или контроллера.
Все соединения выполняются через предохранитель 5–7,5 А, подключение – пайкой или клеммами с обязательной изоляцией термоусадкой. Не допускается использование скруток и нестабильных соединений. При необходимости интеграции в систему CAN требуется согласование через внешний модуль, совместимый с VW T5.
Подключение ходовых огней через замок зажигания
Для подключения ходовых огней через замок зажигания на Volkswagen T5 необходимо использовать цепь, активную только при включенном зажигании. Оптимально использовать провод, идущий от контакта X75, расположенного в монтажном блоке под рулевой колонкой. Этот контакт получает питание только после поворота ключа в положение «зажигание», что исключает разряд аккумулятора при выключенном двигателе.
Подключение выполняется через реле с нормально разомкнутыми контактами. Клемму 85 реле подключают к массе, клемму 86 – к проводу с X75. Клемма 30 получает постоянный плюс с аккумулятора через предохранитель 10 А, а к клемме 87 подключают ходовые огни. Таким образом, при включении зажигания реле замыкается, подавая питание на ДХО.
Для защиты цепи необходимо установить предохранитель как можно ближе к источнику питания. Проводка должна иметь сечение не менее 1 мм² при мощности до 20 Вт на каждую фару. Все соединения выполняются пайкой или с использованием герметичных клемм.
Проверка после установки: при включении зажигания ДХО автоматически загораются, при выключении – гаснут. Дополнительно рекомендуется задействовать реле с задержкой выключения, если требуется кратковременная работа ДХО после остановки двигателя.

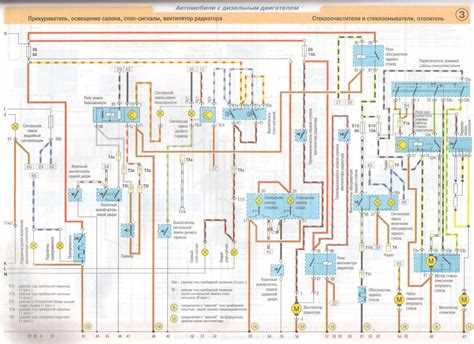

Установка реле и предохранителя в цепь ДХО
Для корректной работы дневных ходовых огней на Volkswagen T5 важно предусмотреть установку реле и предохранителя в цепь питания. Это обеспечит защиту от короткого замыкания и автоматическое включение/отключение ДХО.
- Используйте реле с нормально разомкнутыми контактами на 12 В и током нагрузки не менее 30 А.
- Предохранитель подбирается в зависимости от мощности ДХО. При потреблении 10–15 Вт на сторону достаточно номинала 5–7,5 А.
- Реле устанавливается в моторном отсеке ближе к блоку предохранителей для минимизации длины питающих проводов.
- Катушка реле подключается к зажиганию (клемма 15), чтобы исключить работу ДХО при выключенном двигателе.
- Плюс питания подводится напрямую от аккумулятора через предохранитель, установленный на расстоянии не более 20 см от плюсовой клеммы.
- Выход с реле подаётся на ДХО. Для минимизации потерь используйте медный провод сечением не менее 1,5 мм².
Для коммутации сигнала с зажигания можно использовать провод с разъема замка зажигания (обычно чёрно-жёлтый), проверив его наличие 12 В только при включенном зажигании. Массу берут с кузова, избегая окрашенных поверхностей.
Подключение ДХО с функцией автоматического отключения при включении ближнего света
Для реализации этого решения потребуется реле, которое будет отслеживать состояние переключателя фар. Важно выбрать реле с функцией логики, которая поддерживает определение состояния ближнего света и управление цепью ДХО. Реле может быть подключено параллельно проводам ближнего света, что позволяет ему отключать ДХО в момент активации фар.

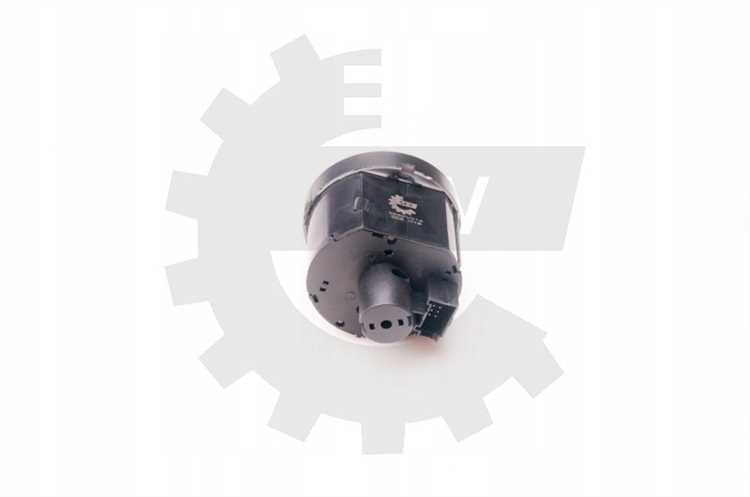

Для начала нужно найти провод, который ведет к ближнему свету. Это можно сделать с помощью тестера или мультиметра, проверив, на каком проводе появляется питание при включении ближнего света. Важно учитывать, что на некоторых моделях Volkswagen T5 система фар может иметь сложную электрическую схему, поэтому стоит заранее ознакомится с документацией по электросхеме автомобиля.
Следующий этап – подключение реле. Один контакт реле подключается к проводу, который ведет к ближнему свету, а второй – к цепи питания ДХО. Это обеспечит автоматическое отключение ДХО, как только включаются ближние фары. Рекомендуется использовать реле с контактами, которые выдержат ток, соответствующий мощности ДХО.
После подключения реле необходимо проверить систему. Включите зажигание и убедитесь, что ДХО включаются сразу. Затем включите ближний свет – ДХО должны автоматически погаснуть. Если этого не происходит, возможно, потребуется дополнительно настроить реле или проверить соединения.
Дополнительно можно установить контрольный индикатор, который будет сигнализировать, что система работает корректно. Это может быть небольшой светодиодный индикатор, который подключается к цепи реле и загорается в случае неисправности.
Прокладка проводов и защита от влаги и повреждений
При подключении ходовых огней на Volkswagen T5 важно правильно проложить провода, чтобы избежать их повреждений и воздействия влаги. Для этого следует использовать качественные материалы и следовать нескольким рекомендациям.
Во-первых, для прокладки проводов используйте медные кабели с ПВХ-изоляцией, обеспечивающей хорошую защиту от внешних воздействий. Для повышения надежности можно использовать кабели с дополнительной защитной оболочкой, устойчивой к механическим повреждениям и ультрафиолетовому излучению.
Необходимо тщательно выбрать маршрут прокладки проводов. Избегайте мест с высоким уровнем температуры или постоянного трения. Прокладывать кабели стоит вдоль металлических элементов кузова, где вероятность механического повреждения минимальна. В случае, если кабель проходит через отверстия в кузове, используйте защитные гофры или трубки, чтобы предотвратить повреждения из-за трения о металл.
Для защиты проводов от влаги важно использовать герметичные соединения. Все разъемы и коннекторы должны быть изолированы с помощью влагозащитных кожухов или герметизирующих материалов, таких как силиконовый герметик. Места соединений рекомендуется дополнительно обрабатывать антикоррозийными средствами, чтобы избежать воздействия влаги на металлизированные элементы проводки.
Для защиты проводки от повреждений механического характера используйте защитные шланги из нейлона или полиуретана. Эти материалы обладают высокой прочностью и обеспечивают защиту проводов от острых кромок или повреждений при их воздействии с другими элементами автомобиля.
Кроме того, учитывайте необходимость установки предохранителей в системе, что предотвратит перегрузки и короткие замыкания, которые могут привести к повреждению проводки. Предохранитель должен быть установлен как можно ближе к источнику питания.
Заключительный этап – тестирование. После прокладки проводов и защиты от внешних воздействий необходимо проверить систему на работоспособность, убедившись, что соединения герметичны, а проводка защищена от повреждений.
Проверка корректной работы системы после подключения
После подключения ходовых огней на Volkswagen T5 важно провести серию проверок, чтобы удостовериться в правильности работы системы и отсутствии возможных неисправностей.
Основные шаги для проверки:
- Проверьте функционирование огней в различных режимах работы автомобиля: включите фары и убедитесь, что ходовые огни не мешают другим световым сигналам.
- Проверьте устойчивость работы на разных оборотах двигателя. Низкие обороты могут вызывать проблемы с напряжением, что влияет на яркость огней.
- Проверьте работу огней при включении и выключении других электрооборудований, таких как кондиционер или обогреватель, чтобы убедиться в отсутствии помех.
- Убедитесь, что проводка не перекручена и не соприкасается с горячими или движущимися частями двигателя.
- Оцените яркость огней в дневное время. В случае недостаточной яркости возможно потребуется настроить их углы наклона или добавить дополнительную защиту от солнечных лучей.
- Протестируйте работу системы в темное время суток, чтобы убедиться, что огни правильно видны другим участникам движения.
- Если установлены дополнительные датчики или контроллеры, проведите диагностику системы через OBD2 или соответствующее оборудование, чтобы исключить ошибки в подключении.
После проверки рекомендуется периодически повторять эти процедуры, особенно при изменении условий эксплуатации или выполнении технического обслуживания автомобиля.
Вопрос-ответ:
Как правильно подключить ходовые огни на Volkswagen T5?
Для подключения ходовых огней на Volkswagen T5 необходимо выполнить несколько шагов. Сначала нужно выбрать подходящие огни, которые соответствуют стандартам безопасности и эстетике автомобиля. Далее следует определить точку подключения проводов к бортовой сети машины. Обычно для этого используется проводка, подключенная к фарам или к системе парковочных огней. Важно подключить огни через реле, чтобы избежать перегрузки системы. Лучше всего обратиться к специалисту, чтобы избежать ошибок при подключении.
Можно ли установить ходовые огни самостоятельно, или нужна помощь профессионала?
Установка ходовых огней может быть выполнена самостоятельно, если у вас есть опыт работы с автомобильной электрикой. Однако стоит помнить, что правильное подключение требует знаний схемы проводки и соблюдения всех технических стандартов. Если вы не уверены в своих силах, лучше обратиться к мастеру, который поможет избежать ошибок, таких как неправильная установка или короткие замыкания. Это также обеспечит вашу безопасность и долгосрочную работу огней.
Какие характеристики нужно учитывать при выборе ходовых огней для Volkswagen T5?
При выборе ходовых огней для Volkswagen T5 нужно учитывать несколько важных характеристик. Во-первых, это соответствие техническим стандартам — огни должны быть сертифицированы и иметь необходимые документы для установки. Во-вторых, важно выбрать огни, которые подходят по мощности и типу подключения. Например, стоит обратить внимание на цвет свечения (обычно белый или желтый) и интенсивность света, чтобы они не создавали помех для других участников дорожного движения. Также можно выбирать между светодиодными или галогенными огнями в зависимости от предпочтений и бюджета.
Нужно ли выполнять дополнительные настройки после установки ходовых огней на Volkswagen T5?
После установки ходовых огней на Volkswagen T5 может потребоваться настройка работы системы. Например, нужно будет проверить правильность подключения и настройку фары, чтобы огни не мешали другим водителям. Также в некоторых случаях потребуется программирование автомобиля для активации определенных функций, например, автоматическое включение огней при включении зажигания. Если вы не уверены в этих настройках, лучше обратиться к специалисту, который проведет все необходимые работы.
