Неправильно отрегулированные фары Toyota Harrier третьего поколения (XU60, 2013–2020) не только снижают эффективность освещения, но и представляют опасность для других участников движения. Особенно это актуально при замене оптики на светодиодную или при установке нештатных ламп.
Для корректной настройки потребуется ровная горизонтальная площадка, стена без выступов и рулетка. Оптимальная высота центра фары у Harrier 3 – около 90 см от земли, но может незначительно варьироваться в зависимости от комплектации и нагрузки на автомобиль. Расстояние от машины до стены – 5 метров. На этой дистанции горизонтальная граница света ближнего должна опускаться примерно на 5 см ниже высоты центра фары.
Регулировка выполняется с помощью винтов на корпусе фары. У Harrier они расположены сверху и сбоку от блок-фары. Верхний винт отвечает за вертикаль, боковой – за горизонталь. Поворот по часовой стрелке поднимает или смещает пучок света вправо. При работе важно использовать ближний свет и отключить систему автоматической корректировки, если она установлена, чтобы избежать ошибок в регулировке.
Рекомендуется проводить настройку фар каждые 12 месяцев или после любого вмешательства в подвеску и замену шин. Даже небольшое изменение угла наклона кузова может привести к слепящему свету. Также важно убедиться, что давление в шинах соответствует норме, а в салоне отсутствует перегрузка.
Проверка уровня установки автомобиля перед настройкой фар
Перед регулировкой фар Toyota Harrier 3 необходимо точно убедиться в горизонтальном положении кузова. Даже незначительный наклон влияет на угол светового пучка и приводит к неправильной настройке.
Установите автомобиль на ровной горизонтальной поверхности, желательно на бетонном полу. Подвеска должна быть в статичном состоянии – не нажимайте на кузов и не перегружайте машину.
Топливный бак должен быть заполнен минимум на 90%. В багажнике не должно быть лишнего груза, только штатный комплект инструментов и запасное колесо.
Проверьте давление в шинах – оно должно соответствовать рекомендованным значениям: 2,2 бар для передних и 2,3 бар для задних колес (для Harrier 3 с шинами 235/55 R18). Несоответствие давления может вызвать перекос кузова.
Водительское сиденье должно быть занято либо водителем, либо эквивалентным грузом массой 75 кг. Это обеспечивает стандартную посадку и компенсирует перекос влево, характерный для праворульных моделей.
Убедитесь, что амортизаторы не просевшие, пружины не деформированы, а клиренс соответствует норме: около 185 мм. Просадка одного из углов кузова нарушает симметрию и влияет на направление света фар.
После всех проверок можно приступать к настройке светотехнического оборудования, убедившись в стабильности положения автомобиля.

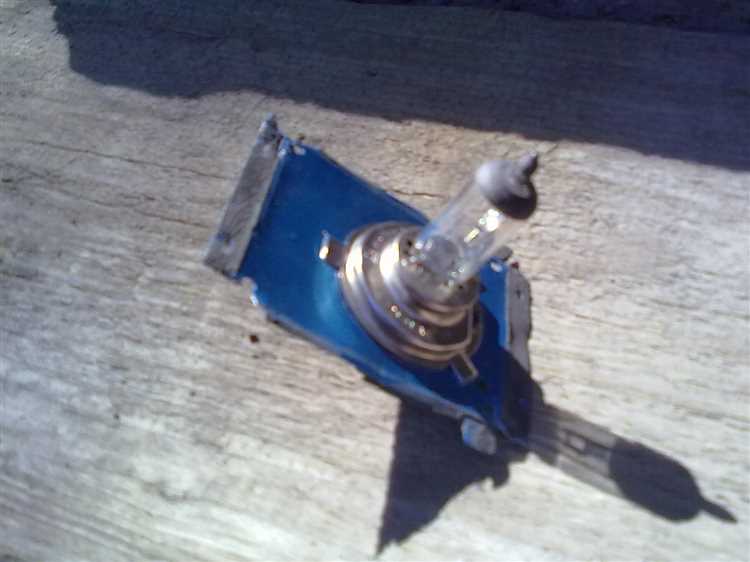

Определение типа и конструкции фар на Toyota Harrier 3
На Toyota Harrier третьего поколения (XU60, 2013–2020) применяются два типа передней оптики: галогенные и светодиодные фары. Базовые комплектации оснащаются галогенными фарами с отражательной оптической схемой. Светодиодные фары устанавливаются на версии с расширенной комплектацией и имеют линзовую конструкцию с модульной архитектурой.
Галогенные блоки используют лампы типа H11 для ближнего света и HB3 для дальнего. Их регулировка осуществляется механически при помощи винтов, расположенных за корпусом фары. При замене ламп рекомендуется использовать качественные аналоги с температурой свечения не выше 4300K для сохранения оптической эффективности.
Светодиодные фары включают одну или несколько линз для ближнего света и дополнительные рефлекторы для дальнего. Управление пучком света автоматизировано: на большинстве версий присутствует корректировка уровня в зависимости от загрузки автомобиля. Это требует точной калибровки при обслуживании подвески или оптики.
Визуально отличить тип фары просто: галогенные блоки имеют отражатели без линз, в то время как светодиодные – линзованную оптику с характерной «ступенчатой» формой. Задние фонари у всех комплектаций светодиодные, но могут различаться по форме в зависимости от года выпуска и уровня исполнения.
Перед регулировкой необходимо точно определить тип установленной фары, так как методы настройки и допуски различаются. Использование неподходящего инструмента или метода может привести к расфокусировке пучка и ухудшению видимости.
Выбор подходящей плоскости и расстояния для регулировки света
Для точной настройки фар Toyota Harrier 3 требуется ровная горизонтальная поверхность длиной не менее 7 метров и шириной от 2,5 метров. Покрытие должно быть твёрдым и без уклонов – даже небольшой наклон в 1–2 градуса искажает результат.
Передняя часть автомобиля должна быть ориентирована строго перпендикулярно к вертикальной стене, на которой будет проводиться разметка. Расстояние от фар до стены – 5 метров, это оптимальное значение, рекомендованное для большинства моделей с галогеновыми и ксеноновыми источниками света.
Стена должна быть белой или светло-серой, без текстуры, грязи или повреждений. Перед началом регулировки необходимо обеспечить стандартную нагрузку автомобиля: водитель за рулём, половина бака топлива, давление в шинах по техническим требованиям. Уровень подвески должен быть выставлен в стандартное положение.
Важно: использование неправильного расстояния или неровной плоскости приводит к смещению светотеневой границы, снижая эффективность освещения и увеличивая риск ослепления встречных водителей.
Схема расположения светотеневой границы для ближнего света
На Toyota Harrier 3-го поколения ближний свет формирует горизонтальную светотеневую границу (СТГ) с чётким подъемом вправо. Эта конструкция обеспечивает освещение обочины, не ослепляя встречный поток. При регулировке фар важно ориентироваться на правильное положение СТГ относительно вертикальной и горизонтальной осей.
Автомобиль устанавливается на ровную площадку на расстоянии 5 или 10 метров от вертикальной стены. Перед началом необходимо полностью загрузить авто, как при типичной эксплуатации. Отмечается центральная вертикаль автомобиля, а также вертикали через центры обеих фар. Горизонтальная линия наносится на уровне центра фар.
При включении ближнего света основная линия СТГ должна проходить ровно по горизонтальной линии на стене. В правой части от центра каждой фары наблюдается подъем – он должен начинаться примерно на 25 см выше горизонтали при дистанции 10 метров. Для правильной настройки используется регулировочный винт по вертикали на каждом блок-фаре. Смещение границы даже на 1° может повлиять на безопасность.
Контрольные точки: левая часть СТГ (до осевой линии автомобиля) – строго горизонтальна, правая часть – с подъемом. На леворульных версиях Harrier фокус направлен слегка влево, на праворульных – вправо, что учитывается при адаптации под местные ПДД.
Порядок ручной регулировки винтами коррекции фар
Ручная регулировка фар Toyota Harrier 3 выполняется с помощью двух винтов: вертикального и горизонтального. Процедура требует ровной площадки и вертикальной поверхности (например, стены) для разметки светотеневой границы.
- Заправьте бак, проверьте давление в шинах, уберите лишний груз. В салоне должен находиться один водитель или эквивалентный груз (около 75 кг).
- Поставьте автомобиль на расстоянии 5 метров от стены. Фары и стекла должны быть чистыми.
- На стене отметьте высоту центра фары от земли, измерив её рулеткой. Проведите горизонтальную линию на этом уровне.
- Включите ближний свет. Обратите внимание на светотеневую границу каждой фары. Она должна быть строго на уровне отмеченной линии или на 5 см ниже (в зависимости от загрузки и норм ПДД вашего региона).
- Для регулировки используйте крестовую отвертку или шестигранник, в зависимости от исполнения:
- Вертикальный винт расположен сверху блока фары. Поворот по часовой – поднимает пучок, против – опускает.
- Горизонтальный винт находится сбоку. Поворот вправо смещает пучок внутрь, влево – наружу.
- Отрегулируйте каждую фару поочерёдно. Пучок ближнего света левой фары должен заканчиваться на уровне левой границы авто, правой – чуть правее центра капота.
- Проверьте результат, отойдя на 10 метров. Светотеневая граница должна быть ровной, без завалов и перекосов.
После завершения регулировки проверьте настройку на дороге ночью. Избегайте ослепления встречных водителей, соблюдая допустимый уровень наклона пучка.

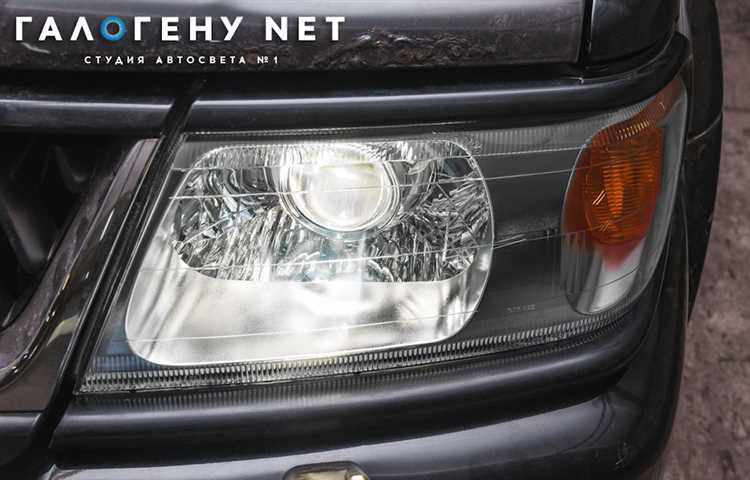

Настройка света фар с использованием диагностического оборудования
Для точной настройки света фар Toyota Harrier 3 с помощью диагностического оборудования необходимо выполнить несколько шагов, обеспечивающих правильную регулировку углов и интенсивности светового потока. Современные диагностические приборы, такие как сканеры OBD-II, позволяют проводить настройку без необходимости вручную регулировать фары, что значительно сокращает время и повышает точность процедуры.
Процесс настройки с использованием диагностического оборудования включает следующие этапы:
- Подключение диагностического оборудования: Подключите диагностический сканер к разъему OBD-II автомобиля. Убедитесь, что оборудование поддерживает функции диагностики системы освещения и коррекции углов фар.
- Запуск диагностики: Включите зажигание, не заводя двигатель. С помощью сканера выполните диагностику системы управления фарами. В большинстве случаев автомобиль сам определит необходимость регулировки, если система обнаружит ошибки в работе фар.
- Калибровка системы освещения: Следуя инструкциям на экране сканера, проведите калибровку. Важно, чтобы автомобиль был установлен на ровной поверхности, а колеса находились под стандартным углом.
- Проверка углов наклона фар: С помощью оборудования можно проверить текущие углы наклона фар и, при необходимости, откорректировать их. Это особенно важно для предотвращения ослепления встречных водителей и обеспечения правильной дальности освещения.
- Регулировка интенсивности света: В некоторых моделях Toyota Harrier 3 система позволяет не только изменять угол наклона, но и интенсивность светового потока. Используя диагностический сканер, можно установить оптимальные параметры освещения в зависимости от условий дорожного движения.
- Тестирование после регулировки: Завершив настройку, выполните проверку работы фар в разных режимах освещения (дальний, ближний). Проверьте, что световой поток не нарушает безопасность движения и соответствует нормативам.
Использование диагностического оборудования позволяет значительно упростить процесс настройки, избегая необходимости в ручной регулировке. Это не только экономит время, но и обеспечивает более точные и долговечные результаты.

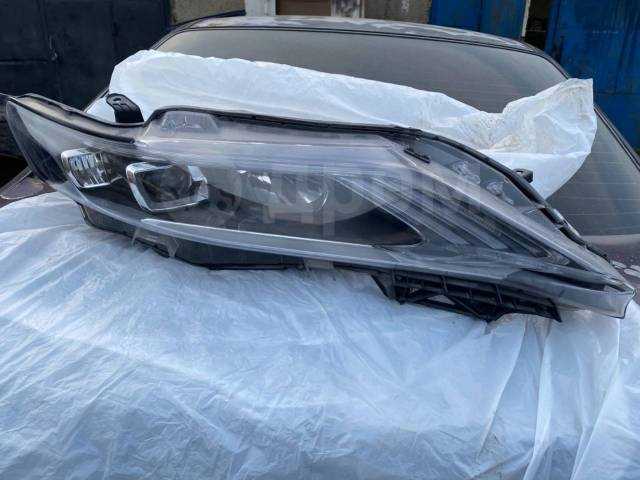

Корректировка фар после замены ламп или снятия оптики
После замены ламп или снятия оптики на Toyota Harrier 3 важно провести корректировку положения фар, чтобы обеспечить правильное освещение дороги и избежать ослепления других участников движения. Правильная регулировка фар влияет не только на безопасность, но и на долговечность системы освещения.
Первым шагом является проверка состояния фар. Убедитесь, что они установлены правильно, без смещения. Проводите настройку на ровной поверхности, желательно в условиях ночного времени, чтобы можно было точно оценить результаты. Для более точной регулировки рекомендуется использовать стену или специальный экран на расстоянии 10-15 метров от автомобиля.
Для корректировки фар Toyota Harrier 3 используется механизм вертикальной и горизонтальной регулировки. На задней части каждой фары находятся специальные винты для регулировки. Важно помнить, что вращение винта вверх или вниз изменяет угол наклона светового пучка, а вправо или влево – направляет световой поток в нужную сторону. После замены ламп или снятия оптики всегда проверяйте обе оси регулировки.
Процесс корректировки начинается с вертикальной настройки. Включите ближний свет и отметьте положение светового пятна на стене. Оно должно находиться немного ниже уровня фар на 3-4 см, чтобы избежать ослепления встречных водителей. Для регулировки вертикали вращайте соответствующий винт, следя за движением светового пятна.
Затем регулируется горизонтальное направление. Поставьте автомобиль так, чтобы его ось была параллельна стене, и установите световое пятно по центру. Избегайте слишком сильного отклонения света влево или вправо, чтобы не нарушать правила дорожного движения и не мешать другим водителям.
После настройки фар необходимо провести проверку их работы на дороге. Протестируйте освещенность в различных условиях, включая прямой и встречный свет. Если настройки не соответствуют стандартам, повторите регулировку, пока не будет достигнут оптимальный результат.
При необходимости профессиональной помощи рекомендуется обратиться в специализированный автосервис, где используют точные приборы для регулировки и диагностики системы освещения.
Проверка соответствия настроенных фар требованиям ПДД
1. Высота установки: Световой пучок не должен превышать 1,2 м от уровня дороги для автомобилей с полным оснащением. Это важно для предотвращения ослепления встречных водителей. При этом угол наклона должен быть корректно настроен, чтобы свет не падал выше этого уровня.
2. Положение светового пятна: Свет от фары должен быть направлен строго вперед и немного вправо (для правостороннего движения). Положение светового пятна проверяется с помощью специального стенда или на ровной поверхности в ночное время. Его центр не должен быть смещен относительно оси автомобиля более чем на 1-2 см.
3. Регулировка угла наклона: Для проверки необходимо подставить автомобиль на ровную поверхность, и с помощью регулировочного механизма фар проверить, чтобы световой пучок был направлен строго в горизонтальном направлении. Для этого фару следует направить на стену или экран на расстоянии 5-10 метров. На стене должен быть четкий световой пятно.
4. Контроль светового пучка: Во время проверки важно убедиться, что световой пучок не выходит за пределы зоны, предназначенной для освещения дороги. Пучок должен освещать только дорогу и не попадать в область встречного потока. Также важно проверить равномерность света, чтобы не было ярких пятен, что может указывать на дефект в регулировке или повреждении фары.
5. Использование дополнительных аксессуаров: Если на автомобиле установлены дополнительные аксессуары, такие как бамперы или люксы, они могут изменять положение фар. В этом случае рекомендуется дополнительно проверять настройки фар после установки таких компонентов, чтобы исключить их влияние на ослепление других водителей.
Проверка соответствия фар требованиям ПДД необходима для безопасного движения. Регулярно проверяйте состояние и настройку фар, особенно после их ремонта или замены. Несоответствие требованиям может повлечь штраф или ухудшение видимости на дороге.
Вопрос-ответ:
Как правильно отрегулировать свет фар на Toyota Harrier 3?
Для регулировки света фар на Toyota Harrier 3 необходимо учитывать высоту установки фар, угол наклона и направление света. Вначале нужно установить автомобиль на ровной поверхности на расстоянии около 7-10 метров от стены или экрана, чтобы было видно границу света. Затем с помощью регулировочных винтов на фарах можно отрегулировать их так, чтобы луч света был направлен немного вниз и в сторону от встречных автомобилей, что обеспечит безопасное вождение.
Почему важно правильно регулировать свет фар на Toyota Harrier 3?
Правильная регулировка фар необходима для того, чтобы свет не ослеплял других водителей и обеспечивал хорошую видимость на дороге. Если фары направлены слишком высоко, они могут создавать опасность для встречных автомобилей. Если же свет направлен слишком низко, водитель может не увидеть дорожные препятствия. Регулировка фар помогает избежать этих проблем и улучшить безопасность на дороге.
Какие признаки указывают на то, что фары на Toyota Harrier 3 требуют регулировки?
Если фары вашего автомобиля светят неравномерно, одна из них светит выше или ниже, чем другая, или если свет кажется слишком слабым, это может означать, что фары требуют регулировки. Также, если вы замечаете, что встречные водители начинают сигналить вам из-за того, что ваши фары их ослепляют, это явный признак неправильной настройки.
Можно ли самостоятельно отрегулировать фары Toyota Harrier 3, или для этого нужно обращаться к специалистам?
Регулировку фар на Toyota Harrier 3 можно выполнить самостоятельно, если есть необходимые инструменты и знание процесса. Для этого нужно выставить автомобиль на ровной поверхности, использовать стену для контроля направления света и отрегулировать фары с помощью специальных винтов. Однако, если вы не уверены в своих силах, лучше обратиться к специалистам, которые смогут точно настроить фары, используя специализированное оборудование.
Как часто нужно проверять и регулировать свет фар на Toyota Harrier 3?
Проверку и регулировку света фар рекомендуется проводить не реже одного раза в год, особенно перед началом зимнего сезона. Если вы заметили проблемы с освещением на дороге, например, фары светят неравномерно или слишком ярко, необходимо провести их регулировку. Также важно проверять фары после замены ламп или ремонта автомобиля, так как это может повлиять на их настройку.
Как правильно отрегулировать свет фар на Toyota Harrier 3?
Регулировка фар Toyota Harrier 3 требует точности и соблюдения некоторых важных шагов. Сначала нужно поставить автомобиль на ровную поверхность и убедиться, что колеса автомобиля вывернуты прямо. Далее необходимо измерить расстояние от земли до центра фар, а затем провести настройку с помощью регулировочных винтов на корпусе фар. Для этого обычно требуется помощник, который будет контролировать процесс, а также оборудование для точного измерения угла наклона света. После настройки важно проверить результат на дороге, чтобы убедиться, что свет не ослепляет других водителей и равномерно освещает дорожное покрытие.
