В рабочем процессе проектировщика необходимость интеграции PDF-документации в Archicad возникает регулярно – от чертежей заказчиков до сканированных обмеров. Однако не все знают, что Archicad поддерживает импорт PDF не только как изображения, но и как векторный контент с возможностью масштабирования и привязки.
Для корректного открытия PDF-файла в Archicad важно учитывать его структуру. Если файл содержит векторные данные, программа распознает их и позволяет использовать для дальнейшего редактирования. Растровые PDF, созданные сканерами или экспортированные из неподдерживаемых приложений, будут вставлены как изображения без возможности привязки к точным координатам.
Рекомендуется использовать PDF-файлы, экспортированные из AutoCAD, Revit или других САПР-систем с сохранением масштабируемых слоёв. Перед импортом проверьте масштаб и ориентацию – это упростит выравнивание и наложение элементов. Вставка выполняется через Файл → Внешние ссылки → Поместить чертёж или с помощью команды Вставить как чертёж на рабочем листе.
Для точного совмещения PDF с проектной моделью следует задать контрольные точки и использовать функцию привязки к узлам. После вставки можно обрезать PDF-маску, управлять отображением слоёв и включать/выключать цветовую палитру. Это особенно полезно при работе с инженерными сетями или архитектурными планами из сторонних источников.
Подготовка PDF файла перед импортом в Archicad
Перед импортом убедитесь, что PDF содержит только нужные слои и страницы. Удалите ненужные элементы в редакторе PDF, чтобы избежать избыточной нагрузки на модель Archicad.
Проверьте разрешение графики. Для чертежей достаточно 300 dpi. Более высокое качество приведёт к увеличению размера файла и снижению производительности.
Убедитесь, что все линии и шрифты векторные. Растровые изображения затрудняют привязку и масштабирование. Если файл содержит сканы, выполните трассировку в векторном редакторе.
Удалите защиту паролем. Archicad не распознаёт зашифрованные PDF, и их импорт будет невозможен.
Переименуйте файл на латинице и исключите пробелы и спецсимволы. Это минимизирует ошибки при открытии и экспорте проекта.
Проверьте масштаб. Желательно, чтобы PDF уже содержал масштабную линейку или указание масштаба на чертеже. Это упростит настройку масштаба в Archicad.

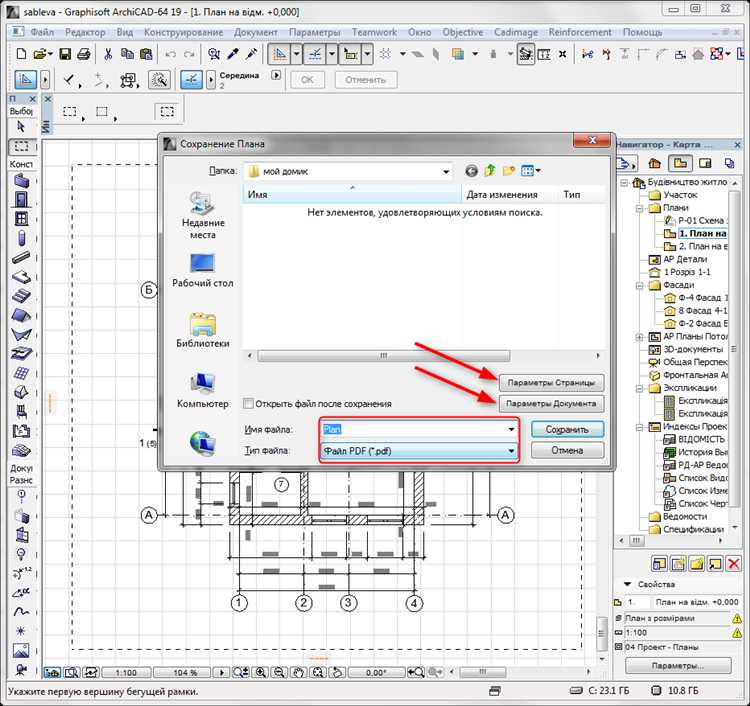

Сохраните файл в формате совместимом с PDF 1.4 или новее. Старые версии могут отображаться некорректно в Archicad, особенно при наличии слоёв или прозрачностей.
Выбор способа вставки PDF: как и когда использовать каждый
Archicad предлагает два способа вставки PDF: как чертёж или как рисунок. Каждый из них подходит для определённых задач.
Вставка как чертёж позволяет использовать PDF-файл в качестве связанного внешнего источника. При обновлении оригинального PDF в файловой системе, вставка в проекте также обновляется. Этот метод подходит для работы с актуальными чертежами от смежников, кадастровыми планами, спецификациями.
Такой файл вставляется через Файл → Внешние чертежи → Поместить внешние чертежи. В появившемся диалоге необходимо выбрать PDF и разместить его на нужном плане. После вставки можно включить обрезку, настроить прозрачность, а также управлять отображением слоёв, если PDF содержит их.
Вставка как рисунок используется, когда PDF не будет обновляться и нужен только как визуальный элемент. Например, логотип, скан подписи или титульный лист. Такой способ вставки выполняется через Файл → Поместить как рисунок, после чего PDF преобразуется в графический объект без связи с исходным файлом.
Этот способ рекомендуется, если нужно избежать зависимости от внешних файлов и сохранить неизменность содержимого при передаче проекта. Однако масштабирование и редактирование ограничены.
Импорт PDF через инструмент «Рисунок» в Archicad
Инструмент «Рисунок» позволяет точно встроить PDF-документ на рабочую область Archicad. Это особенно полезно при работе с чертежами, спецификациями или обмерами в формате PDF.
- Откройте нужный вид (план, фасад, разрез) в Archicad, куда требуется вставить PDF.
- Активируйте инструмент «Рисунок» на панели инструментов или с помощью комбинации Ctrl+F2 (Windows) / Cmd+F2 (macOS).
- В Инспекторе выберите опцию «Поместить из файла».
- Выберите PDF-файл. Archicad поддерживает многостраничные PDF: после выбора файла появится окно с перечнем страниц.
- Выберите нужную страницу и нажмите «ОК».
- Курсор примет форму перекрестия. Щелкните в рабочей области, чтобы разместить PDF. При необходимости укажите масштаб вручную или воспользуйтесь настройками в Инспекторе.
- При вставке PDF автоматически создается связанный внешний рисунок. Это означает, что при изменении исходного PDF-файла рисунок можно обновить через команду «Обновить рисунки» (Файл → Внешние данные → Обновить рисунки).
- Если требуется встраивание (без зависимости от внешнего файла), используйте команду «Сделать встроенным» через контекстное меню рисунка.
- Для контроля масштаба воспользуйтесь измерением известного расстояния (например, дверного проема) и настройте масштаб через параметры рисунка.
- PDF сохраняет векторное качество, если источник векторный. Это позволяет точно привязываться к линиям и использовать трассировку поверх PDF.
Настройка масштаба и положения PDF на плане
После вставки PDF на план, выбери его щелчком мыши. В правой панели откроется палитра свойств. Убедись, что активирован режим редактирования «Растрового рисунка».
Для точного задания масштаба PDF открой контекстное меню правым щелчком и выбери «Настроить масштаб PDF». В появившемся окне задай реальное расстояние между двумя точками на чертеже. Например, измерь отрезок стены, указав начальную и конечную точку, затем введи её фактическую длину – Archicad пересчитает масштаб автоматически.
Если PDF содержит масштабную линейку, используй её как эталон. Измерь линейку и введи значение, указанное на ней. Это обеспечит точное соответствие размеров модели.
Для перемещения PDF по плану используй инструмент Стрелка и перетаскивание. Удерживай Shift для ограничения перемещения по осям. Чтобы точно выровнять PDF с другими элементами, включи привязки (внизу экрана) и используй направляющие.
Повернуть PDF можно с помощью команды «Повернуть» из контекстного меню. Укажи опорную точку, затем направление вращения. Для точного выравнивания по координатной сетке используй угловую привязку (например, 0°, 90°).
Если требуется дополнительная корректировка положения, активируй палитру Координаты и введи точные значения X и Y. Это позволяет задать расположение PDF с точностью до миллиметра.
Преобразование элементов PDF в 2D-графику Archicad
Для конвертации графики из PDF в редактируемые 2D-элементы Archicad откройте план этажа, затем выберите команду «Файл» → «Вставить» → «Рисунок». Укажите PDF-файл и разместите его в нужной области модели. После размещения щелкните правой кнопкой мыши по рисунку и выберите «Взять контур PDF как линии». Archicad преобразует векторы документа в набор отрезков и дуг.
Для получения наилучшего результата используйте PDF с векторной графикой. Изображения, содержащие растровые элементы, не конвертируются в линии. При необходимости можно повысить точность распознавания, увеличив масштаб вставляемого PDF перед преобразованием. После создания линий рекомендуется сгруппировать элементы и задать им слой, исключающий наложения и путаницу в чертеже.
Текст из PDF не конвертируется в редактируемые надписи. Для замены таких элементов используйте инструмент «Текст», вручную дублируя содержимое. Конвертированные линии лучше проверить с помощью команды «Выделить все», чтобы убедиться в отсутствии лишних фрагментов. Это особенно актуально для сложных чертежей с множеством мелких деталей.
После преобразования линии можно редактировать стандартными средствами Archicad: применять штриховки, менять типы линий, объединять в фигуры. Рекомендуется сразу сохранить файл под новым именем, чтобы сохранить исходный PDF и избежать потери данных.
Устранение проблем при отображении и печати PDF
Если PDF-файл в Archicad не отображается корректно, первым шагом проверьте версию самого файла. Archicad поддерживает PDF, созданные не выше версии 1.7. Файлы с более новыми стандартами могут не открываться или показывать искажения. Для решения откройте PDF в специализированном редакторе и сохраните в версии 1.7 или ниже.
Проблемы с отображением шрифтов возникают при использовании нестандартных или встраиваемых шрифтов. Убедитесь, что при создании PDF выбран параметр «Встраивать все шрифты». Если это невозможно, конвертируйте текст в кривые перед экспортом.
При печати PDF через Archicad часто встречается искажение цвета или отсутствие элементов. Для устранения отключите опцию «Использовать цветовую модель Archicad» в настройках печати. Используйте драйверы принтера, совместимые с PostScript, и обновите их до последних версий.
Если слои или элементы PDF не видны, проверьте настройки видимости в Archicad. Иногда импортированные PDF имеют слои, которые по умолчанию отключены. Активируйте все слои через панель управления слоями.
Ошибка загрузки больших PDF связана с ограничениями памяти Archicad. Разделите файл на части или снизьте разрешение изображений в PDF до 150–200 dpi. Используйте оптимизацию PDF без потери качества для ускорения обработки.
При возникновении артефактов или полос при печати проверьте, не активирована ли опция «Растровое изображение» в настройках импорта. Для векторных PDF всегда выбирайте режим «Векторная графика» для сохранения четкости линий и деталей.
Вопрос-ответ:
Как в Archicad открыть PDF-файл для использования в проекте?
Чтобы открыть PDF-файл в Archicad, сначала перейдите в меню «Файл» и выберите пункт импорта или вставки. Затем укажите путь к нужному PDF-документу на вашем компьютере. После этого программа предложит настройки размещения и масштаба файла на рабочем листе или в проекте. При правильном выборе параметров PDF появится в вашем рабочем пространстве, где его можно использовать для создания чертежей или как основу для дальнейшей работы.
Можно ли редактировать содержимое PDF после его открытия в Archicad?
Archicad не предоставляет прямых инструментов для редактирования содержимого PDF-файлов. Обычно PDF импортируется как изображение или набор векторных элементов, которые можно масштабировать и перемещать. Для внесения изменений в исходный файл рекомендуется использовать специализированные редакторы PDF, а затем заново импортировать обновлённый файл в Archicad. Таким образом, в Archicad PDF рассматривается скорее как справочный материал или база для построения новых элементов.
Какие ограничения существуют при работе с PDF в Archicad? Например, с большими файлами или множеством страниц.
При работе с большими PDF-файлами в Archicad могут возникнуть задержки в загрузке и отображении, особенно если файл содержит множество страниц или сложную графику. Программа обычно импортирует одну страницу за раз, поэтому для работы с многополосными документами придётся отдельно выбирать нужные страницы. Также стоит учитывать, что не все элементы PDF корректно отображаются — сложные векторные объекты или прозрачности могут быть упрощены при импорте. Рекомендуется оптимизировать PDF заранее, чтобы избежать снижения производительности.
Какие настройки лучше использовать при вставке PDF в Archicad, чтобы сохранить четкость изображения?
При вставке PDF в Archicad важно выбрать подходящий масштаб и тип размещения. Для сохранения чёткости рекомендуется выбирать векторный импорт, если такая опция доступна, а не конвертацию в растровое изображение. Если программа предлагает выбрать разрешение, стоит указать максимально возможное, не приводя к чрезмерному увеличению размера файла. Кроме того, при размещении файла лучше использовать оригинальный размер или кратные масштабы, чтобы избежать искажения элементов. Если PDF содержит текст, его лучше конвертировать в кривые для предотвращения проблем с отображением.
