Как построить гистограмму в mathcad

Как построить гистограмму в mathcad

В среде Mathcad создание гистограммы требует пошагового подхода: от подготовки массива данных до визуализации распределения. Основное требование – числовой вектор, представляющий выборку. Например, массив data := [2, 4, 5, 3, 2, 6, 7, 5, 4] можно задать непосредственно или импортировать из Excel-файла с помощью функции READPRN или панели Data Import Wizard.

Следующий шаг – определение границ интервалов (бинов) и количества этих интервалов. Mathcad не имеет встроенной функции для автоматического построения гистограммы, как в Excel, поэтому необходимо вручную задать ширину интервала h и вычислить границы: edges := seq(min(data), max(data), h). Далее, для подсчёта количества элементов в каждом интервале используется логика с условными операторами и векторной индексацией.

Такой подход позволяет в Mathcad построить точную и настраиваемую гистограмму, полезную для анализа экспериментальных данных или проверки гипотез о распределении случайных величин.

Подготовка числового массива для построения гистограммы

Подготовка числового массива для построения гистограммы

Для построения гистограммы в Mathcad требуется одномерный массив чисел, представляющих измеренные или вычисленные значения. Массив должен быть предварительно упорядочен или хотя бы проверен на наличие аномальных выбросов.

Создайте массив вручную или импортируйте данные из внешнего источника. Для ручного ввода используйте оператор вектора, например: X := [2, 5, 7, 3, 8, 6, 4, 9]. Импорт выполняется через меню Insert → Data → File Input с указанием пути к CSV или TXT-файлу.

После загрузки массива проверьте его размер с помощью функции length(X). Для гистограммы важно, чтобы количество значений было не менее 20, иначе распределение будет некорректным.

Удалите или замените пропущенные и ошибочные значения. Для исключения выбросов используйте стандартное отклонение: σ := stdev(X), μ := mean(X). Отфильтруйте значения, выходящие за пределы [μ - 3σ, μ + 3σ].

Если данные представлены в виде строк, преобразуйте их в числа через функцию parse() или real(), в зависимости от версии Mathcad. Для многомерных данных примените функцию flatten(), чтобы привести массив к одномерному виду.

На завершающем этапе отсортируйте массив при необходимости с помощью sort(X). Это не обязательно для построения гистограммы, но удобно для визуальной проверки распределения.

Использование функции hist для получения данных распределения

Использование функции hist для получения данных распределения

В Mathcad функция hist применяется для вычисления частотного распределения элементов числового массива. Она не строит гистограмму напрямую, но подготавливает данные для последующей визуализации с помощью других графических средств.

  • Синтаксис: hist(v, n), где v – вектор значений, n – количество интервалов (корзин).
  • Функция возвращает два массива:
    • h – массив частот, содержащий количество элементов в каждом интервале.
    • x – массив центров интервалов, используемый как значения по оси X.

Рекомендуется предварительно отсортировать вектор v для анализа распределения: sort(v).

Количество интервалов n следует выбирать исходя из объёма данных. При больших выборках – от 20 и выше, при малых – от 5 до 10. Слишком малое значение n приведёт к потере деталей, слишком большое – к шуму.

После получения массивов h и x используйте 2D-график:

  1. Создайте ось X и Y.
  2. Выберите тип графика – «столбчатый» (bar chart).
  3. На ось X поместите массив x, на ось Y – h.

Функция hist особенно полезна при анализе экспериментальных данных, распределения ошибок и моделировании случайных величин. Она исключает необходимость ручного деления данных на интервалы и упрощает построение гистограмм в Mathcad.

Настройка количества интервалов в гистограмме

Настройка количества интервалов в гистограмме

В Mathcad количество интервалов (столбцов) для гистограммы задаётся вручную при использовании функции hist. Оптимальное количество интервалов определяется численностью выборки и характером данных. Чтобы задать точное число интервалов, используйте следующий синтаксис: hist(v, n), где v – вектор данных, n – количество интервалов.

Например, если имеется вектор v := [1, 2, 2.5, 3, 4, 5, 6, 7, 8, 9], то вызов hist(v, 5) создаст гистограмму с пятью интервалами. Изменение значения n позволяет гибко управлять детализацией визуализации. Меньшее значение n сглаживает распределение, скрывая мелкие колебания; большее – акцентирует локальные особенности, но может привести к перегрузке графика шумом.

Для больших массивов (от 100 значений) рекомендуется использовать правило Стерджесса: n ≈ 1 + log₂(N), где N – размер выборки. В Mathcad это выражается как: n := round(1 + log(v.length) / log(2)). Полученное значение подставляется во второй аргумент функции hist.

После построения гистограммы с нужным количеством интервалов рекомендуется проверить, насколько равномерно распределены данные по столбцам. Если наблюдаются пустые или перегруженные интервалы, скорректируйте n вручную для достижения наглядного результата.

Визуализация гистограммы с помощью функции barplot

Для построения гистограммы в Mathcad используется функция barplot(x, y), где x – массив координат по оси абсцисс, а y – соответствующие значения частот или относительных частот.

Перед вызовом barplot необходимо предварительно сформировать массивы данных. Значения x должны представлять центры интервалов, а y – количество элементов в каждом интервале, полученное с помощью функции histogram:

counts ← histogram(data, bins)

centers ← midpoints(bins)

Функция midpoints вычисляется вручную: midpoints(i) = (bins[i] + bins[i+1]) / 2 для всех i от 0 до length(bins) - 2. Это необходимо, поскольку Mathcad не предоставляет встроенного оператора для нахождения центров интервалов.

После получения массивов centers и counts, вызов barplot(centers, counts) отобразит гистограмму. Убедитесь, что длины массивов совпадают, иначе график не построится.

Для корректной интерпретации визуализации рекомендуется установить одинаковый масштаб осей с помощью правого клика по оси и выбора «Manual» в разделе «Scaling». Также следует отключить интерполяцию между столбцами через свойства графика, чтобы сохранить дискретный характер данных.

Изменение масштаба и подписей осей графика

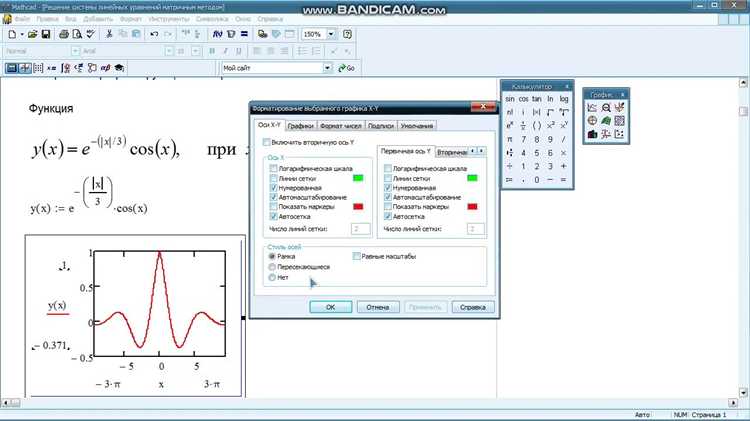

Для настройки масштаба осей в Mathcad дважды щёлкните по области графика. В открывшемся окне перейдите на вкладку Axes. Здесь можно задать минимальные и максимальные значения по осям X и Y вручную, отключив опцию Auto. Например, чтобы установить диапазон от 0 до 100 по оси Y, снимите галочку Auto в разделе Y-Axis и введите нужные значения в поля Minimum и Maximum.

Для равномерного распределения делений используйте поле Tick Spacing. Указание конкретного интервала, например 10, обеспечит чёткие и предсказуемые метки на графике.

Чтобы изменить подписи осей, откройте вкладку Labels. В полях X-Axis Title и Y-Axis Title введите нужные обозначения, например «Частота» или «Значения выборки». Символы можно форматировать с использованием греческих букв, индексов и верхних индексов через встроенный редактор формул.

Если требуется повернуть подпись оси Y вертикально, включите опцию Vertical напротив соответствующего поля. Для улучшения читаемости графика можно также отключить отображение отдельных элементов, например сетки, в разделе Grid.

Изменения применяются мгновенно. Чтобы сохранить вид графика, используйте правый клик по полю и выберите Copy As Picture для вставки в отчёт или презентацию.

Сохранение графика гистограммы в файл из среды Mathcad

Сохранение графика гистограммы в файл из среды Mathcad

После построения гистограммы в Mathcad необходимо сохранить график для дальнейшего использования или публикации. В Mathcad предусмотрен прямой экспорт визуализаций, что позволяет сохранить изображение в популярных форматах.

Чтобы сохранить гистограмму, выполните следующие действия:

1. Кликните правой кнопкой мыши на области с гистограммой. В контекстном меню выберите пункт «Копировать как изображение» (Copy as Bitmap). Этот способ сохраняет график в буфер обмена с разрешением, соответствующим текущему масштабу отображения.

2. Вставьте изображение в любой графический редактор (например, Paint, Photoshop) или в документ (Word, PowerPoint) с помощью стандартной команды «Вставить» (Ctrl+V).

3. Для сохранения напрямую из Mathcad можно использовать команду экспорта окна. В верхнем меню программы выберите «Файл» → «Экспорт» → «Экспорт окна как изображение». В открывшемся диалоговом окне укажите имя файла, путь и формат (чаще всего PNG или JPEG).

4. При экспорте выбирайте формат PNG для сохранения максимального качества без потерь. JPEG подходит для уменьшения размера, но снижает чёткость графика.

5. Обратите внимание, что размеры экспортируемого изображения зависят от размеров окна с гистограммой в момент сохранения. Для увеличения разрешения расширьте окно перед экспортом.

6. Для автоматизации процесса сохранения с определёнными параметрами можно использовать встроенные скрипты на языке Mathcad или связать Mathcad с внешними приложениями, однако стандартные инструменты подходят для большинства задач.

Вопрос-ответ:

Как начать построение гистограммы в Mathcad?

Для создания гистограммы в Mathcad необходимо сначала подготовить набор данных. Обычно данные вводятся в виде массива или списка чисел. После этого следует определить количество интервалов (корзин), на которые будут разбиты данные. Затем рассчитывают частоту попадания значений в каждый интервал и с помощью графических функций Mathcad строят столбчатую диаграмму, отражающую распределение данных.

Какие функции Mathcad используются для построения гистограммы?

В Mathcad для построения гистограммы применяют функции для обработки массивов, такие как фильтры и подсчёт элементов по условиям, а также функции графиков, например, bar или plot. Сначала вычисляют количество значений в каждом интервале, используя условные операторы и функции суммирования. Далее с помощью bar-диаграммы создают визуальное представление распределения данных по интервалам.

Как выбрать оптимальное число интервалов для гистограммы в Mathcad?

Выбор количества интервалов зависит от объёма и характера данных. Слишком мало интервалов приведёт к потере деталей распределения, а слишком много — к размытости и сложности восприятия. В Mathcad можно использовать правила, такие как правило Стерджеса (k ≈ 1 + 3.3 log₁₀ n, где n — количество данных) или правило квадратного корня (k ≈ √n), чтобы подобрать разумное число интервалов, а затем проверить получившуюся гистограмму визуально.

Как в Mathcad оформить гистограмму для удобного восприятия?

Для удобства чтения гистограммы следует настроить оси, добавить подписи к интервалам и значениям частот. В Mathcad можно задать масштаб осей, выбрать цвета и толщину столбцов, а также подписать каждую колонку или общий заголовок диаграммы. Это помогает быстрее понять распределение данных и избежать недоразумений при анализе.
