Mathcad предоставляет инструменты для быстрого создания гистограмм на основе числовых массивов. Для построения требуется задать набор данных в виде вектора или матрицы, после чего определить интервалы группировки – количество столбцов и их границы.
Оптимальный способ – использовать функцию histogram, которая автоматически распределяет значения по интервалам, позволяя контролировать ширину корзин и количество. Если интервалы задать вручную, следует учитывать равномерность деления и охват всего диапазона данных.
Важный момент – нормировка гистограммы. Mathcad позволяет отобразить частоты как абсолютные значения или в относительном формате, что полезно для сравнения разных выборок. Для точного анализа рекомендуется проверять согласованность интервалов с характером исходных данных и целями визуализации.
Подготовка данных для построения гистограммы
Для построения гистограммы в Mathcad необходимо сформировать набор числовых значений в виде вектора или массива. Значения должны отражать частоту или количественные характеристики, которые планируется визуализировать.
Первый шаг – привести данные к числовому типу и проверить их корректность. Исключите пропуски и неверные значения, которые могут исказить результат. Mathcad не поддерживает автоматическую фильтрацию, поэтому очистка данных происходит вручную или с помощью логических условий.
Если исходные данные представлены в виде категорий, их нужно преобразовать в числовые показатели. Для этого применяется кодирование: каждой категории присваивается уникальное число. Результат сохраняется в отдельном массиве, соответствующем исходному набору.
Рекомендуется задать интервал группировки (ширину бина) заранее. Оптимальный размер зависит от диапазона значений и количества данных. Слишком крупные интервалы скрывают детали, слишком мелкие – создают шум. В Mathcad задайте диапазон и количество бинов, используя оператор деления диапазона на число интервалов.
Итог: набор чисел без пропусков и ошибок, корректно разбитый на интервалы, готов к построению гистограммы средствами Mathcad.
Создание массива значений и группировка данных
В Mathcad для построения гистограммы исходные данные нужно представить в виде массива. Массив создается с помощью оператора векторного присваивания, например, X := [12, 7, 9, 15, 7, 10, 12]. Элементы массива могут быть как отдельными измерениями, так и результатами вычислений.
Для группировки данных важно определить интервалы разбиения (бины). Задайте массив границ интервалов, например, Bins := [5, 8, 11, 14, 17]. Эти значения задают пределы групп, в которые попадут элементы массива X.
Определение принадлежности каждого элемента массива к интервалу осуществляется с помощью логических условий или встроенных функций. Например, можно использовать оператор условия для подсчёта количества элементов в каждом интервале: Count_i := sum((X >= Bins[i]) and (X < Bins[i+1])) для всех i.
Для корректной группировки рекомендуется включить в последний интервал верхнюю границу с помощью условия X ≤ Bins[end], чтобы данные, равные максимальному значению, не остались без группы.
После подсчёта количества элементов по каждому интервалу формируется массив частот, который служит основой для построения гистограммы.
Построение графика с помощью встроенных функций Mathcad

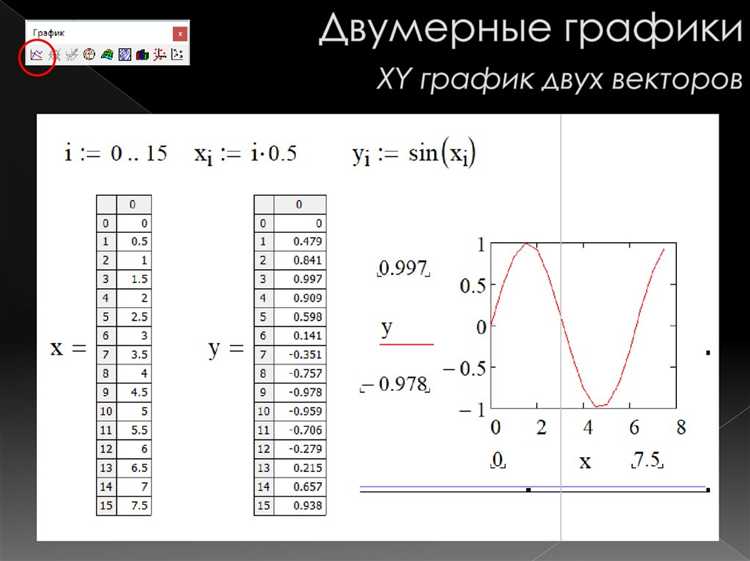

Для построения графика в Mathcad достаточно задать вектор значений по оси X и соответствующие значения по оси Y. Используйте оператор запятой для создания векторов, например, x := 0, 0.1 .. 10 для равномерного разбиения интервала от 0 до 10 с шагом 0.1.
Функция, выраженная в виде y := sin(x), автоматически рассчитывается для каждого элемента вектора x, что формирует вектор y с соответствующими значениями.

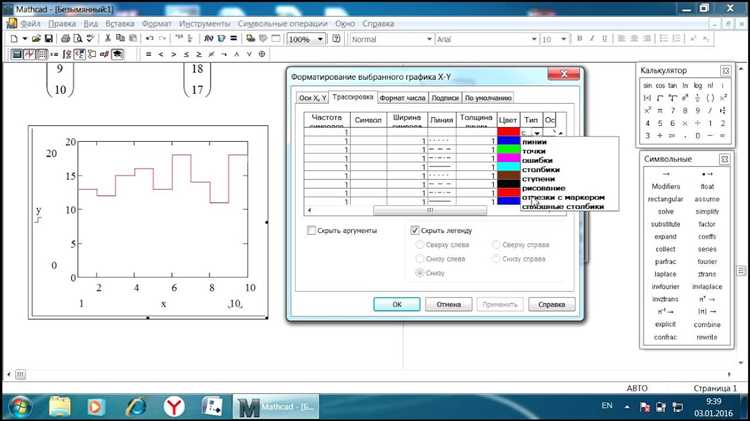

При необходимости изменить тип графика используйте свойства графика: можно выбрать точки, линии, гистограммы и комбинированные варианты. Для гистограммы требуется, чтобы ось X представляла интервалы, а ось Y – частоты или значения для этих интервалов.
Для настройки внешнего вида графика доступны параметры: цвет линий, толщина, маркеры точек. Изменение масштабов осей осуществляется путем ввода новых значений в поля осей или путем выделения области мышью.
Для отображения нескольких функций на одном графике следует объединить их в матрицу или добавить дополнительные кривые через меню графика. Mathcad автоматически сопоставит ось X с общим диапазоном данных.
Настройка параметров интервалов гистограммы
В Mathcad диапазон данных разбивается на интервалы (бины), количество и ширина которых напрямую влияют на визуализацию распределения. Для точного отображения важно задать параметры вручную, а не использовать автоматические значения.
Чтобы настроить интервалы, сначала определите минимальное и максимальное значение выборки. Разница между ними – это общий разброс данных. Затем выберите количество интервалов, исходя из размера выборки: для небольших наборов (до 50 точек) оптимально 5–10 интервалов, для больших – 15–20.
В Mathcad для построения гистограммы можно использовать функцию, которая принимает вектор данных и число интервалов. Например, если данные находятся в массиве X, а количество интервалов задано в n, вызов histogram(X, n) создаст гистограмму с равномерными интервалами.
При необходимости интервалы можно задать вручную, создавая вектор границ. Например, для равномерных интервалов используйте выражение edges := min(X) + (0..n) * (max(X) - min(X)) / n. Далее функция histogram принимает этот вектор для точного контроля над разбиением.
Важный момент – ширина интервала не должна быть слишком мала, иначе гистограмма будет фрагментированной, и слишком велика, чтобы не сглаживать детали распределения. Обычно рекомендуют, чтобы ширина интервала составляла от 5% до 10% разброса данных.
При анализе распределений с выраженными пиками целесообразно использовать интервалы разной ширины, что реализуется через создание неравномерного вектора границ. В Mathcad это достигается путем задания последовательности границ с нужными шагами.
Для проверки адекватности выбранных интервалов построенную гистограмму сравните с теоретической кривой распределения, если она известна. При сильном отклонении стоит корректировать количество и ширину интервалов.
Добавление подписей и легенды на гистограмму
Для повышения информативности гистограммы в Mathcad важно корректно добавить подписи осей и легенду. Это упрощает восприятие данных и исключает неоднозначности.
- Подписи осей
- Выделите ось X, кликнув по ней.
- В появившемся меню введите название оси (например, «Категории» или «Интервалы»).
- Повторите действие для оси Y, указав, например, «Частота» или «Количество».
- Для удобства читаемости используйте короткие, чёткие названия без лишних сокращений.
- Добавление легенды
- Если гистограмма содержит несколько наборов данных, легенда обязательна для идентификации каждого набора.
- Откройте панель свойств графика, найдите раздел «Легенда».
- Активируйте отображение легенды и задайте название для каждого ряда данных.
- Разместите легенду в свободной области графика, чтобы не перекрывать столбцы и метки.
- Советы по оформлению
- Используйте шрифт, размер и цвет, которые контрастируют с фоном графика.
- Избегайте длинных описаний – лучше использовать понятные и короткие подписи.
- При необходимости добавьте подписи значений непосредственно над столбцами через функцию текстовых аннотаций.
Чёткие подписи и корректно оформленная легенда делают гистограмму удобной для анализа и интерпретации, особенно при работе с большими или сложными наборами данных.
Экспорт и сохранение построенной гистограммы
Экспорт в графический формат: Для сохранения гистограммы как изображения необходимо выбрать созданный график, щелкнуть правой кнопкой мыши и в контекстном меню выбрать опцию «Сохранить как изображение». Mathcad поддерживает экспорт в форматах PNG, JPEG, SVG и других. Эти форматы подходят для вставки в отчёты, презентации или публикации.
Сохранение в PDF: Если требуется сохранить весь рабочий лист с гистограммой, можно экспортировать документ в формат PDF. Для этого в меню «Файл» выберите «Сохранить как», а затем укажите нужный формат. PDF сохраняет все элементы документа, включая графики, и сохраняет их в оригинальном виде.
Интерактивность: Если гистограмма создана с использованием динамических данных, экспорт в графический формат может утратить интерактивные возможности. Однако можно сохранить исходные данные и графические элементы в рабочем листе Mathcad и передать эти файлы для дальнейшей обработки.
Для удобства работы с гистограммами в дальнейших проектах рекомендуется сохранять исходные данные, использованные для построения графика, в отдельном файле. Это упростит повторное использование результатов и редактирование гистограммы в будущем.
Вопрос-ответ:
Что такое гистограмма и как она используется в Mathcad?
Гистограмма — это графическое представление распределения данных, в котором значения представлены в виде столбцов, высота которых пропорциональна частоте появления определённых значений в выборке. В Mathcad гистограмма строится на основе данных, заданных пользователем, и позволяет наглядно представить их распределение. Это может быть полезно для анализа данных, например, чтобы понять, как часто встречаются те или иные значения в наборе данных.
Как в Mathcad построить гистограмму по заданным значениям?
Для построения гистограммы в Mathcad нужно выполнить несколько шагов. Во-первых, ввести данные, по которым будет строиться график. Затем необходимо воспользоваться функцией «histogram» или создать график вручную, указывая значения по оси X и соответствующие частоты по оси Y. Можно задать параметры, такие как количество столбцов (бинов), чтобы управлять детализацией распределения. Также можно настроить внешний вид графика, изменив цвета, размеры и другие параметры визуализации.
Можно ли в Mathcad настроить количество интервалов (бинов) для гистограммы?
Да, в Mathcad можно настроить количество интервалов, или бинов, для гистограммы. Это позволяет контролировать, насколько детализированным будет отображение распределения данных. Чтобы задать количество бинов, нужно указать соответствующее значение в функции построения гистограммы или вручную настроить интервалы на оси X, в зависимости от типа графика. Чем больше бинов, тем точнее будет отображено распределение, но при этом могут появиться шумовые данные, которые затруднят восприятие.
Какие типичные ошибки могут возникать при построении гистограммы в Mathcad и как их избежать?
Одна из самых частых ошибок — это выбор слишком малого или слишком большого количества бинов, что может привести либо к потере данных, либо к излишней детализации, которая затруднит анализ. Чтобы избежать этой ошибки, важно тщательно подбирать число интервалов в зависимости от объема данных и их диапазона. Также стоит убедиться, что данные предварительно очищены от ошибок и выбросов, так как они могут искажать результаты. Важно помнить, что гистограмма должна быть понятной и давать четкое представление о распределении данных.
