Для построения графика из матрицы в Mathcad важно правильно организовать исходные данные. В Mathcad матрица представляет собой двумерный массив, где строки обычно соответствуют точкам по оси X, а столбцы – значениям по оси Y или нескольким сериям данных. Чтобы визуализировать данные, необходимо выделить нужные столбцы и определить оси графика.
В Mathcad используется функция plot или встроенный инструмент графиков, позволяющий строить графики на основе массивов. Ключевой момент – преобразование матрицы в пары координат. Например, для построения графика зависимости одного параметра от другого следует задать вектор X и соответствующий вектор Y, выделив столбцы матрицы с помощью индексации.
Рекомендация: перед построением графика убедитесь, что матрица не содержит пропущенных или некорректных значений, поскольку Mathcad не обрабатывает их автоматически. Для сложных матриц удобнее создать отдельные переменные для каждой серии данных, чтобы упростить дальнейшую настройку графика, например, изменение цвета, типа линии или отображение легенды.
Подготовка матрицы данных для построения графика
Для корректного построения графика в Mathcad матрица данных должна быть организована по строгим правилам. Каждая строка или столбец отвечает за одну переменную: либо за ось X, либо за ось Y. Например, для двумерного графика первый столбец содержит значения по оси X, второй – по оси Y.
Размерность матрицы должна совпадать с числом точек графика. При этом важно, чтобы количество элементов в каждом столбце было одинаковым. Несоответствие приведёт к ошибкам при построении.
Данные должны быть числовыми и не содержать пропусков или текстовых значений. При наличии пропусков используйте функцию fill или удалите неполные строки. Для равномерного распределения точек рекомендуется проверять шаг между элементами оси X и при необходимости корректировать или интерполировать данные.
Если данные представляют собой несколько рядов, каждый с разной длиной, их нужно привести к общему размеру, дополнив недостающие значения либо усекши избыток, чтобы избежать разрыва в графике.
Перед построением графика следует нормализовать или масштабировать данные, если значения слишком разняться по порядку величин, чтобы улучшить визуализацию и корректность отображения.
Рекомендуется использовать именованные переменные для хранения столбцов матрицы, например, X и Y, для удобства последующей передачи в функцию построения графика.

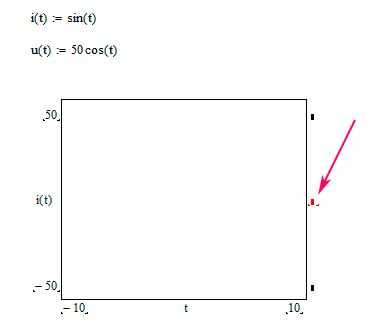

Настройка осей и масштабирования в Mathcad
Для точного отображения графика из матрицы необходимо корректно настроить оси и масштаб. В Mathcad это достигается через свойства графического окна.
- Выделите график, чтобы открыть панель настройки.
- Перейдите в меню «Формат» → «Ось X» или «Ось Y» для отдельной настройки каждой оси.
- Установите параметры диапазона вручную:
- Минимальное значение – задайте начало оси, чтобы исключить пустое пространство слева или снизу.
- Максимальное значение – ограничьте ось, чтобы не расширять график за необходимую область.
- Шаг деления – выберите равномерный интервал, который облегчит чтение данных (обычно 5-10 делений на ось).
- Для автоматического подбора диапазона воспользуйтесь опцией «Автоматический масштаб», но учитывайте, что при больших матрицах Mathcad может слишком расширять оси.
- Для изменения масштаба используйте колесо мыши, удерживая клавишу
Ctrlдля плавного увеличения или уменьшения масштаба без смещения положения графика. - При необходимости измените ориентацию осей или примените логарифмическую шкалу через дополнительные настройки оси, если данные содержат значения с большим разбросом.
Рекомендуется задавать диапазон осей в соответствии с граничными значениями матрицы, чтобы обеспечить корректное отображение всех точек без искажений. После настройки осей обязательно проверьте видимость крайних значений и корректность масштаба на разных участках графика.
Использование функции plot для отображения данных матрицы
В Mathcad функция plot позволяет визуализировать данные, содержащиеся в матрицах, с минимальными усилиями. Для построения графика необходимо определить матрицу, где строки или столбцы содержат координаты точек.
Если матрица M размером m×2, первая колонка задает значения по оси X, вторая – по оси Y. Для построения графика достаточно вызвать plot(M[,0], M[,1]), где M[,0] – первая колонка, M[,1] – вторая.
Для работы с матрицами большего размера, например m×n, где n>2, рекомендуется использовать цикл или функцию map, чтобы поочерёдно построить несколько графиков для каждой колонки Y при общей оси X.
Важно убедиться, что размеры векторов по оси X и Y совпадают, иначе возникнет ошибка. Если матрица содержит более двух столбцов, при передаче аргументов plot для каждой пары X и Y выполняется построение нескольких линий на одном графике.
Для улучшения визуализации можно задавать дополнительные параметры, такие как цвет, тип линии и маркеры, используя встроенные опции plot. Вызов plot с параметрами plot(X, Y, color=»red», style=»dashed») изменит цвет линии и стиль штриховки.
При работе с матрицами, содержащими временные ряды или другие упорядоченные данные, рекомендуют сначала задать вектор оси X отдельно (например, вектор времени), а затем строить график по соответствующим столбцам матрицы данных.
Построение линейного графика из столбцов матрицы
Для построения линейного графика в Mathcad из столбцов матрицы необходимо выделить два столбца: один для оси X, другой – для оси Y. Предположим, матрица M имеет размер m × n. Если, например, первый столбец M[;0] содержит значения по оси X, а второй M[;1] – по оси Y, график строится командой:
plot(M[;0], M[;1])
Важно, чтобы длины векторов X и Y совпадали, иначе Mathcad выдаст ошибку. Для визуального контроля можно вывести размеры столбцов через rows(). Рекомендуется перед построением графика проверить данные на пропуски и аномалии, так как они влияют на отображение линий.
Если требуется построить несколько линейных графиков из разных пар столбцов, допустимо использовать команду plot с несколькими аргументами, например:
plot(M[;0], M[;1], M[;0], M[;2])
где X-координаты общие для обоих графиков, а Y – из разных столбцов. При необходимости можно задать подписи осей с помощью xlabel() и ylabel(), а также настроить диапазон через свойства графика.
Для динамического построения графика из матрицы с переменным числом столбцов целесообразно использовать циклы и функции, которые формируют списки пар векторов, передаваемых в plot. Такой подход упрощает обновление графика при изменении входных данных.
Добавление подписей и легенды к графику
В Mathcad подписи осей и заголовок графика добавляются через свойства графика. Для изменения подписи оси X щёлкните правой кнопкой по оси и выберите «Свойства оси». В поле «Название» введите текст, соответствующий данным по горизонтали, например, «Время, с». Аналогично для оси Y укажите единицы измерения или описание переменной, например, «Температура, °C».
Заголовок графика задаётся через контекстное меню графика – пункт «Свойства графика», где в поле «Название» вводится краткое описание отображаемых данных. Важно, чтобы заголовок отражал суть эксперимента или расчетов, без лишних слов.
Для легенды необходимо задать подписи для каждой кривой. Это выполняется в таблице данных графика: в колонке с именами переменных используйте осмысленные имена, например, «Эксперимент 1» или «Модель». Mathcad автоматически подтянет эти имена в легенду.
Если необходимо изменить внешний вид легенды – позицию или шрифт – используйте меню «Свойства легенды». Там можно задать размещение (слева, справа, сверху, снизу графика) и настроить цвет и размер шрифта, что повышает читаемость.
Рекомендуется избегать излишнего количества подписей, чтобы не загромождать график. Лучше объединять похожие кривые или использовать нумерацию с описанием вне графика.
Изменение цвета и стиля линий графика в Mathcad
Для настройки цвета линии графика выделите сам график, затем откройте панель свойств, кликнув правой кнопкой мыши и выбрав «Свойства графика». Во вкладке «Линии» доступен выбор цвета с помощью палитры или ввода RGB-кода в формате #RRGGBB, что позволяет использовать точные оттенки.
Изменение стиля линии осуществляется в том же разделе. Доступны варианты: сплошная, пунктирная, штрихпунктирная и штриховая. Каждый стиль можно комбинировать с толщиной линии, изменяемой в диапазоне от 0.5 до 5 пунктов с шагом 0.1 для тонкой настройки внешнего вида.
Для нескольких линий на одном графике задайте свойства каждой линии индивидуально, выделяя нужную серию данных. В случае построения через функцию plot2d или аналогичные, параметры цвета и стиля задаются дополнительными аргументами, например plot2d(x, y, color=»red», style=»dashed»).
Рекомендуется сохранять настройки графика в шаблонах Mathcad для повторного использования, что ускоряет работу при создании стандартных отчетов и презентаций с одинаковым оформлением.
Экспорт и сохранение графика из Mathcad
Для сохранения графика, построенного на основе матрицы в Mathcad, следует использовать встроенные функции экспорта и стандартные методы сохранения изображения с экрана.
- Выделите график, кликнув по нему левой кнопкой мыши.
- Копирование изображения:
- Нажмите Ctrl+C для копирования графика в буфер обмена.
- Вставьте изображение в графический редактор (Paint, Photoshop) или в документ Word с помощью Ctrl+V.
- Экспорт в векторные форматы:
- В Mathcad версии 15 и выше есть возможность экспорта в PDF или SVG через меню «Файл» → «Экспорт».
- Выберите область, включающую график, или весь лист с ним.
- PDF и SVG сохраняют качество при масштабировании, подходят для печати и презентаций.
- Сохранение снимка экрана:
- Используйте инструмент «Ножницы» (Snipping Tool) или комбинацию клавиш Win+Shift+S для выделения графика и сохранения его как изображения (PNG, JPEG).
- Этот способ удобен, если стандартный экспорт недоступен.
- Рекомендации по качеству:
- При копировании в буфер обмена выбирайте высокое разрешение экрана для четкости графика.
- В PDF-экспорте указывайте максимальное качество, если такая опция доступна.
- При сохранении скриншота избегайте уменьшения размера окна Mathcad для сохранения детализации.
- Автоматизация экспорта:
- Для массового сохранения графиков можно использовать скрипты на VBA (в Mathcad Prime) или сторонние программы автоматизации.
- Это полезно при регулярном обновлении отчетов с графиками из матриц.
Вопрос-ответ:
Как правильно задать матрицу данных в Mathcad для построения графика?
Чтобы построить график на основе матрицы, сначала нужно создать саму матрицу в Mathcad. Для этого введите значения в таблицу, используя квадратные скобки, например, A := [[1, 2, 3], [4, 5, 6], [7, 8, 9]]. Убедитесь, что данные расположены в нужном формате, где строки и столбцы соответствуют осям графика. После этого можно использовать соответствующие функции для визуализации.
Какие функции в Mathcad применяются для построения графика из матрицы?
В Mathcad для построения графиков из матриц часто используют функции, такие как plot или XYPlot, которые позволяют отобразить данные по осям X и Y. Если матрица содержит значения для обеих осей, можно создать график, задав соответствующие векторы координат. Иногда удобно использовать встроенные инструменты визуализации, которые автоматически распознают структуру матрицы.
Можно ли построить 3D-график по данным из матрицы в Mathcad? Если да, то как?
Да, Mathcad поддерживает создание трехмерных графиков. Для этого матрица должна содержать значения для двух переменных и соответствующие значения функции. Используйте функцию surface или mesh для отображения 3D-графика. Обычно задаются три матрицы: две с координатами по осям X и Y и третья с значениями Z. В интерфейсе Mathcad можно настроить отображение и поворот графика для удобного анализа.
Как настроить оси и подписи на графике, построенном из матрицы в Mathcad?
Для настройки осей и подписей в Mathcad выберите график и откройте меню его свойств. Здесь можно задать названия осей, диапазон значений, масштаб и сетку. Также возможно изменить шрифт и цвет подписей для улучшения визуального восприятия. Эти параметры помогают сделать график более информативным и удобным для чтения.
Что делать, если при построении графика из матрицы данные отображаются неправильно или график пустой?
Если график не отображается корректно, сначала проверьте правильность ввода матрицы и соответствие размеров векторов, используемых для осей. Часто ошибка возникает из-за несоответствия размеров или неправильного формата данных. Также стоит убедиться, что функция построения графика применяется к корректным переменным. При необходимости попробуйте упростить матрицу или вывести отдельные векторы, чтобы найти источник проблемы.
