Как построить график в mathcad 15

Mathcad 15 позволяет создавать графики функций, наборов данных и параметрических кривых непосредственно в рабочем листе. Интерфейс ориентирован на инженерные и научные задачи, где требуется наглядное отображение зависимостей без экспорта данных в сторонние программы.

Для построения графика необходимо определить переменные, задать диапазон значений и использовать встроенную функцию Insert Graph. Пример: переменная x := 0, 0.1..10 определяет вектор значений от 0 до 10 с шагом 0.1. Затем создаётся выражение y := sin(x), которое будет отображено на графике.

График добавляется через меню Insert → Graph → X-Y Plot. В открывшемся окне задаются выражения для осей. По оси X указывается x, по оси Y – y. Отображение графика происходит в реальном времени, при изменении выражений значения на графике обновляются автоматически.

При необходимости можно добавить несколько кривых на один график, вводя дополнительные зависимости прямо в окно редактирования: например, cos(x) или exp(-x). Цвет линий, тип маркеров и масштаб осей настраиваются через контекстное меню графика.

Подписи к осям вводятся вручную: двойной щелчок по подписи оси активирует текстовое поле. Для улучшения читаемости рекомендуется ограничивать количество отображаемых точек и использовать функции сглаживания при необходимости.

Создание массива значений для оси X

Для построения графика в Mathcad 15 необходимо сначала задать массив значений, который будет использоваться в качестве оси X. Введите имя переменной, например x, затем поставьте двоеточие :=.

Чтобы задать равномерный числовой массив, используйте функцию range. Например, запись x := 0, 0.1 .. 10 создаст массив от 0 до 10 с шагом 0.1. Mathcad автоматически вычислит все промежуточные значения и сохранит их в переменной x.

Убедитесь, что указаны три элемента: начальное значение, шаг, конечное значение. Пропуск одного из них приведёт к ошибке или нежеланному результату.

Проверьте массив, введя его имя в пустой ячейке. Mathcad отобразит вектор, по которому будет строиться график.

Если требуется дискретный набор значений, шаг можно увеличить. Пример: x := 1, 2 .. 20 создаст массив {1, 3, 5, …, 19}.

Для изменения границ диапазона или шага редактируйте соответствующие числа. Mathcad мгновенно пересчитает массив после внесения изменений.

Задание функции с использованием переменной массива

Для построения графика в Mathcad 15 необходимо задать функцию, принимающую массив значений. Это делается через определение диапазона переменной и формулу, использующую эту переменную как входной аргумент.

1. Создайте диапазон значений:
   • Введите имя переменной, например x.
   • Присвойте ей диапазон: x := 0, 0.1 .. 10.
   • Нажмите Enter, чтобы зафиксировать ввод.
2. Определите функцию:
   • Введите, например: f(x) := sin(x) * exp(-0.1 * x).
   • Функция должна быть определена до построения графика.
3. Убедитесь, что переменная x – это массив, а не скаляр. Для этого:
   • Выделите x и нажмите [=] или используйте панель «Массив».
   • Проверьте, что результат – столбец значений, а не одно число.
4. Вставьте график:
   • Используйте вкладку «График» → «X-Y график».
   • В левое окно графика введите x, в правое – f(x).
   • График автоматически построится по всем элементам массива x.

Функция может быть многокомпонентной. Например: f(x) := [sin(x), cos(x), tanh(x)]. В этом случае график следует строить отдельно для каждой компоненты, либо использовать множественные оси.

Для избежания ошибок: следите, чтобы переменная массива и аргумент функции совпадали по имени и типу. Mathcad не выполнит операцию, если переменная не определена как массив до вызова функции.

Выбор типа графика в палитре Plot

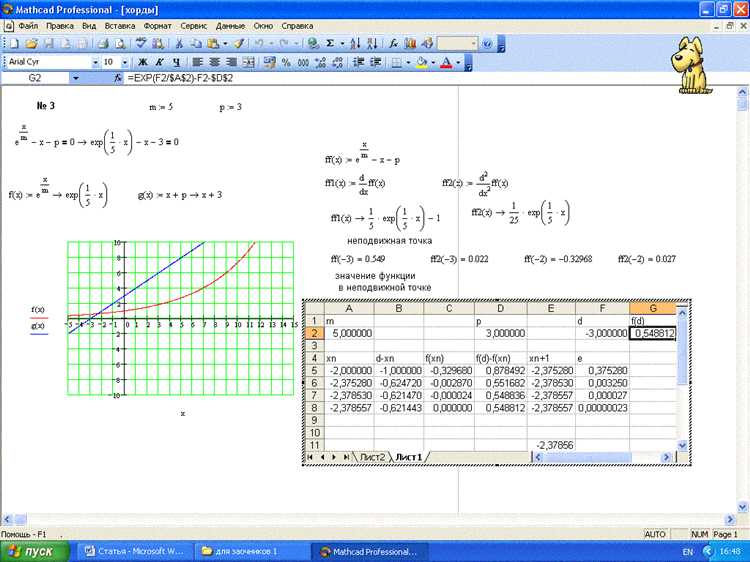

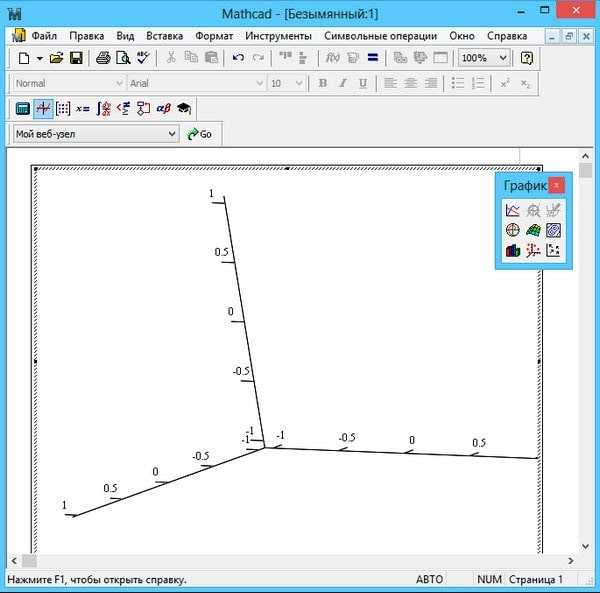

Для построения графика в Mathcad 15 необходимо использовать панель Graph, расположенную в палитре Plot. Доступ к ней осуществляется через меню Insert → Graph или нажатием соответствующей кнопки на панели инструментов.

После выбора элемента графика открывается список типов: X-Y Plot, Polar Plot, Bar Plot, Contour Plot, Surface Plot, Vector Field. Каждый тип имеет жёсткое назначение, и выбор следует делать с учётом характера данных.

X-Y Plot применяется при работе с двумя переменными и подходит для отображения функций, массивов и экспериментальных точек. Это основной тип для большинства аналитических задач.

Polar Plot отображает данные в полярной системе координат. Используется для функций вида r = f(θ). Удобен при анализе направленных характеристик, например, антенн.

Bar Plot отображает значения в виде вертикальных или горизонтальных столбцов. Эффективен при сравнении дискретных наборов чисел или категориальных данных. Требует одинаковой длины массивов значений и меток.

Contour Plot создаёт изолинии по значениям функции двух переменных z = f(x, y). Необходима равномерная сетка точек. Используется для анализа распределений и уровней, например, в теплофизике.

Surface Plot строит трёхмерную поверхность по данным z = f(x, y). Требуется двумерная матрица значений. Применяется при визуализации сложных зависимостей и пространственных моделей.

Vector Field отображает векторные поля по матрицам компонент. Для построения необходимо задать массивы координат и соответствующие векторы. Используется в задачах механики, электродинамики и гидродинамики.

Перед выбором типа убедитесь, что структура данных соответствует требованиям выбранного графика. Неправильный тип приведёт к ошибке построения или некорректному отображению.

Построение 2D графика через вставку Plot

Для создания 2D-графика в Mathcad 15 с помощью элемента Plot выполните следующие действия:

1. Перейдите в меню Insert → Graph → X-Y Plot. В рабочей области появится прямоугольная рамка с двумя осями и двумя запрашиваемыми выражениями: для оси X (горизонтальной) и Y (вертикальной).
2. В левую часть (X-ось) введите выражение, определяющее аргумент, например x := 0, 0.1..10. Это определяет массив значений от 0 до 10 с шагом 0.1.
3. В правую часть (Y-ось) введите функцию от аргумента, например sin(x) или exp(-x) * cos(2x).

Для точного отображения графика используйте следующие рекомендации:

• Перед вставкой графика убедитесь, что переменные и функции определены выше по листу. Mathcad не распознаёт элементы, заданные ниже по ходу документа.
• Щёлкнув дважды по графику, откройте окно редактирования, где можно настроить масштаб осей, сетку, цвет линии и маркеры точек.
• Чтобы изменить диапазон отображения по оси X или Y, щёлкните по соответствующему числовому маркеру и введите нужные значения вручную.
• Если требуется построить несколько функций на одном графике, добавьте новые выражения для Y-оси через окно редактирования, нажимая Add Traces.
• Для отключения автоматической подгонки масштаба снимите галочку Auto Range и задайте значения вручную.

График автоматически обновляется при изменении входных данных. Чтобы исключить ошибки построения, следите за согласованностью размерностей аргумента и функции, а также за корректностью синтаксиса выражений.

Настройка диапазона осей вручную

Для изменения диапазона осей в Mathcad 15 выполните следующие действия:

1. Дважды щёлкните по полю графика, чтобы открыть окно свойств Plot.

2. Перейдите на вкладку Axes. Здесь доступны параметры ручной установки границ осей X и Y.

3. Снимите галочку Auto напротив интересующей оси.

4. В поля Minimum и Maximum введите числовые значения границ оси. Например, для оси X: от -10 до 10.

5. Для равномерного деления шкалы установите значение шага в поле Tick Spacing. Например, 2 означает метки через 2 единицы.

6. Нажмите ОК для применения изменений.

Если требуется изменить диапазон после построения графика, откройте свойства повторно и скорректируйте значения. Mathcad не пересчитывает автоматически зависимости, поэтому проверяйте, что выбранный диапазон охватывает область интересующих данных.

Изменение подписей осей и заголовка графика

Дважды щёлкните по области графика, чтобы открыть окно редактирования свойств.

Для изменения заголовка графика перейдите на вкладку Titles. В поле Graph Title введите нужный текст. Поддерживается использование греческих символов, надстрочных и подстрочных индексов. Чтобы отключить заголовок, оставьте поле пустым.

Для редактирования подписей осей выберите вкладку Traces, затем кликните по нужной оси (X или Y) в выпадающем списке Axes. В поле Axis Label введите новый текст. При необходимости можно использовать математические обозначения.

Чтобы изменить положение подписей, откройте вкладку Layout и отрегулируйте отступы с помощью параметров Offset и Margin.

Изменения применяются сразу после нажатия кнопки ОК. Для отмены вернитесь в настройки и отредактируйте поля вручную.

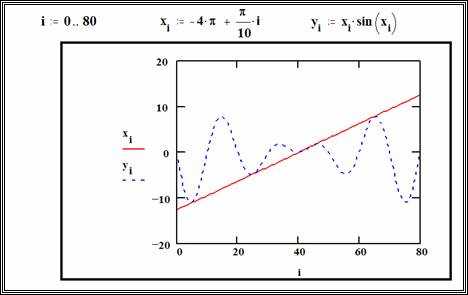

Добавление нескольких кривых на один график

В Mathcad 15 для построения нескольких кривых на одном графике используйте функцию построения графика с несколькими наборами данных. Начните с определения массивов данных для каждой кривой – например, x1, y1 для первой и x2, y2 для второй.

Создайте график через меню Insert → Graph → X-Y Plot. В появившемся окне укажите первый набор данных (x1, y1). После этого, чтобы добавить вторую кривую, щёлкните правой кнопкой на графике, выберите Add → Data Set и укажите второй набор данных (x2, y2). Повторите для остальных кривых.

Важно, чтобы все оси X имели одинаковый масштаб, иначе кривая может отображаться некорректно. В настройках графика задайте фиксированные границы по оси X и Y или установите параметр Auto Scale Off, чтобы вручную контролировать диапазон.

Для различия кривых используйте свойства Data Set: изменяйте цвет, тип линии и маркеры. Это повышает читаемость и позволяет быстро отличить данные. Все изменения доступны через контекстное меню Data Set → Properties.

Чтобы добавить легенду с описанием кривых, включите опцию Legend в свойствах графика. Названия каждой кривой задаются в свойствах соответствующего Data Set, что облегчает идентификацию данных.

Сохранение графика в виде изображения

После построения графика в Mathcad 15 выделите область с графиком с помощью мыши, удерживая левую кнопку. Копируйте выделенную область через меню «Правка» → «Копировать» или сочетанием Ctrl+C.

Для сохранения изображения откройте графический редактор, например, Paint, и вставьте содержимое буфера обмена через Ctrl+V. Убедитесь, что вставленный график отображается корректно, без обрезанных элементов.

Сохраните файл через меню «Файл» → «Сохранить как» в одном из распространённых форматов: PNG, JPEG или BMP. Формат PNG рекомендуется для сохранения графиков с чёткими линиями и без потери качества.

Если требуется сохранить график напрямую в векторном формате, используйте экспорт Mathcad в PDF: выберите «Файл» → «Печать», затем в списке принтеров выберите виртуальный PDF-принтер. Из PDF-файла можно извлечь векторное изображение с помощью соответствующих программ.

Для автоматизации процесса сохранения графиков в изображениях полезно настроить горячие клавиши для копирования и быстрого доступа к графическому редактору, что ускорит создание презентационных материалов.

Вопрос-ответ:

Как добавить простой двумерный график функции в Mathcad 15?

Чтобы построить двумерный график в Mathcad 15, сначала необходимо определить функцию в рабочей области. Затем следует выделить переменную, например, x, задать для неё числовой диапазон, используя оператор двоеточия (например, x := 0, 0.1..10). После этого выберите в меню пункт для построения графика, создайте график и укажите функцию и переменную в соответствующих осях. В результате появится график, отображающий зависимость функции от переменной.

Какие типы графиков можно построить в Mathcad 15, и чем они отличаются?

В Mathcad 15 доступны разные варианты графиков: двумерные (2D) и трёхмерные (3D). Двумерные графики показывают зависимость одной переменной от другой, например, y = f(x). Трёхмерные графики позволяют визуализировать функции двух переменных, например, z = f(x,y), что полезно для анализа поверхностей. Кроме того, доступны разные типы графиков по стилю — точечные, линейные, с заливкой или без, что помогает лучше представить данные в зависимости от задачи.

Как изменить масштаб осей на графике в Mathcad 15?

Чтобы изменить масштаб осей, кликните правой кнопкой мыши по оси графика и выберите «Свойства». В открывшемся окне можно задать минимальное и максимальное значения для осей X и Y вручную. Также есть опция выбора автоматического масштабирования, которая подстраивает вид под данные. Если нужно, можно настроить интервалы между делениями для более точной визуализации.

Можно ли построить несколько функций на одном графике в Mathcad 15, и как это сделать?

Да, в Mathcad 15 можно изобразить несколько функций на одном графике. Для этого следует задать каждую функцию с отдельным именем, например, f1(x), f2(x), затем при создании графика в поле для функции укажите все необходимые функции через запятую. График отобразит все функции одновременно, каждая будет иметь свой цвет и легенду, что позволяет сравнивать их визуально.

Как сохранить или экспортировать график из Mathcad 15 для использования вне программы?

Чтобы сохранить график, выделите его и используйте команду копирования (Ctrl+C), затем вставьте в нужное приложение, например, Word или графический редактор. Для экспорта в виде файла можно воспользоваться функцией сохранения всего листа в формате PDF или сделать скриншот. В некоторых случаях удобен экспорт через меню «Файл» — «Сохранить как» с выбором формата, поддерживаемого программой, чтобы сохранить график с качеством.
