Как построить график в mathcad по трем переменным

В Mathcad возможно визуализировать функции от трёх переменных с помощью 3D-графиков, используя компоненты 3D Plot или Surface Plot. Для этого требуется определить выражение вида z = f(x, y), где переменные x и y принимают значения из заданного диапазона с определённым шагом, а z вычисляется на основе этих значений.

График формируется на основе матриц, содержащих значения по осям X, Y и Z. Mathcad не строит поверхность на основании одной формулы – необходимо задать вектор значений x := 0, 0.1..10 и аналогично y. Далее используется встроенная функция meshgrid или вручную создаются двумерные массивы через цикл for, чтобы получить соответствующую сетку координат.

Особое внимание следует уделить согласованности размеров массивов X, Y и Z: они должны быть одинаковыми. Если размерности не совпадают, Mathcad выдаст ошибку при построении графика. Проверку стоит выполнять с помощью функции rows() и cols() для каждой из матриц.

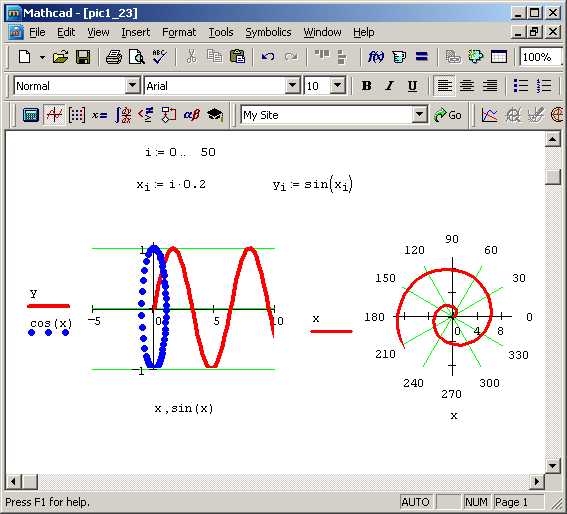

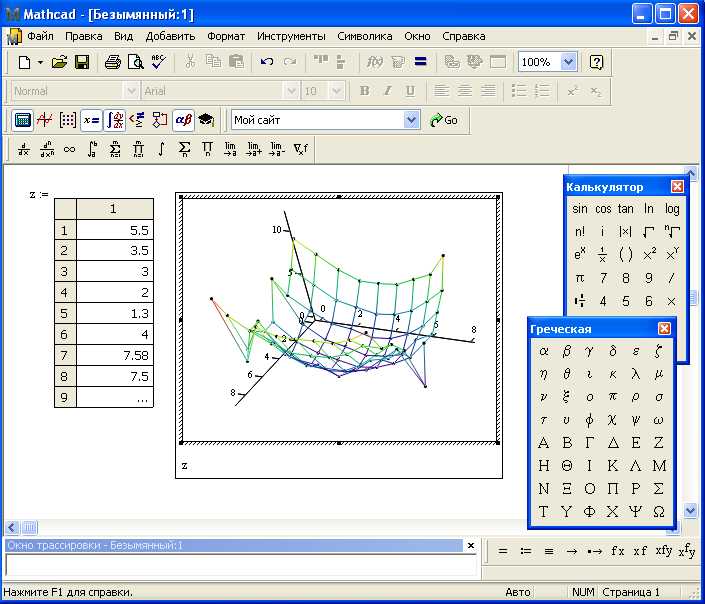

После подготовки данных используется компонент Insert → Graph → Surface Plot. В окне графика переменные X, Y и Z подставляются вручную. Mathcad позволяет настраивать отображение поверхности: цветовую схему, прозрачность, угол обзора и интерполяцию по сетке, что критично для точной интерпретации сложных функций.

Настройка диапазонов значений для трёх переменных

Для корректного построения графика в Mathcad по трём переменным необходимо задать точные числовые диапазоны для каждой из них. Это делается через определение массивов с шагом дискретизации.

• Первая переменная x задаётся выражением вида: x := 0, 0.1 .. 10. Здесь 0 – начальное значение, 0.1 – шаг, 10 – конечная граница. Выбирайте шаг в зависимости от требуемой детализации графика. Слишком маленький шаг замедлит вычисления.
• Вторая переменная y определяется аналогично: y := -5, 0.5 .. 5. Диапазон должен покрывать все интересующие участки функции, особенно если она имеет резкие изменения в конкретных зонах.
• Для третьей переменной z (например, зависящей от x и y): z(x, y) := выражение. При этом значения z будут автоматически рассчитываться по заданным x и y.

Используйте вложенные циклы или встроенные функции, такие как meshgrid и stack, чтобы сформировать массивы значений на основе переменных x и y перед передачей их в функцию z(x, y). Это обеспечит правильную интерпретацию поверхности в трёхмерной визуализации.

Следите за тем, чтобы шаги по всем осям были согласованы с ожидаемой плотностью точек на графике. Например, при шаге 0.01 по каждой переменной массив размером 1000×1000 потребует значительных ресурсов.

Создание матрицы значений функции от трёх переменных

Для построения графика функции от трёх переменных в Mathcad необходимо сформировать числовую матрицу значений этой функции. Предварительно задаются диапазоны и шаги изменения каждой переменной. Пусть переменные обозначены как x, y и z. Пример: x := 0, 0.5 .. 5, y := 1, 1 .. 10, z := -2, 0.2 .. 2. Размерность векторов зависит от выбранного шага и границ интервалов.

Значения функции вычисляются в трёх вложенных циклах с использованием функции stack или augment для объединения строк и столбцов. Mathcad не поддерживает автоматическую генерацию трёхмерной матрицы по умолчанию, поэтому используется пошаговая сборка результатов в двумерную структуру. В каждом цикле формируется строка значений функции при фиксированных x и y, после чего они добавляются к общей матрице.

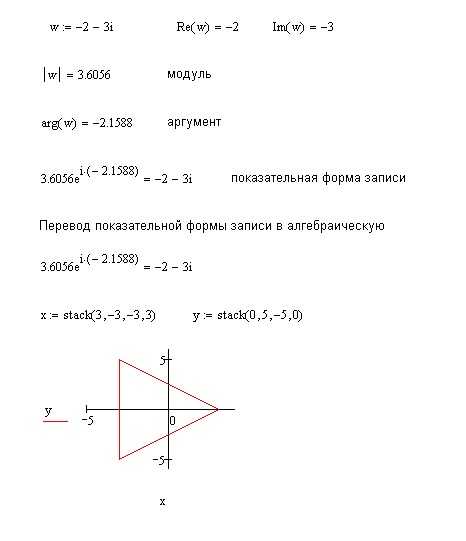

Пример определения функции: f(x, y, z) := x·sin(y) + z². Далее создаётся пустой массив, например M := [ ]. С помощью оператора for выполняются итерации по x, затем по y, внутри которых создаётся временный вектор значений по z. Полученные строки добавляются к M с помощью stack. После завершения всех итераций M содержит значения функции во всех точках трёхмерной сетки.

Важно учитывать: количество шагов должно быть разумным, иначе объём вычислений резко возрастает. При необходимости матрицу можно преобразовать для последующего отображения с помощью 3D Plot, указав соответствие осей переменным и значениям функции.

Использование функции plot для отображения 3D-графика

Для построения трёхмерного графика в Mathcad необходимо использовать функцию plot в режиме Surface Plot. Этот тип графика позволяет визуализировать зависимость одной переменной от двух других. Формат входных данных должен быть строго определён: переменные X и Y задаются векторно, а Z рассчитывается как матрица значений функции f(x, y).

Определите диапазоны переменных X и Y с равным числом точек. Например, если X и Y содержат по 50 элементов, результирующая матрица Z должна иметь размер 50×50. Пример определения переменных:

X := linspace(-5, 5, 50)
Y := linspace(-5, 5, 50)
Z := matrix(50, 50)

Заполнение матрицы Z выполняется с использованием двойного цикла либо с применением встроенной функции:

for i ∈ 0..49
for j ∈ 0..49
Z[i, j := sin(X[j]) * cos(Y[i])

После инициализации данных вызовите Insert → Graph → Surface Plot. В открывшемся окне выберите переменные X, Y и Z. Убедитесь, что оси графика подписаны корректно, и задана необходимая цветовая палитра. Mathcad интерпретирует элементы Z как значения по оси Z, сопоставляя их координатам X и Y.

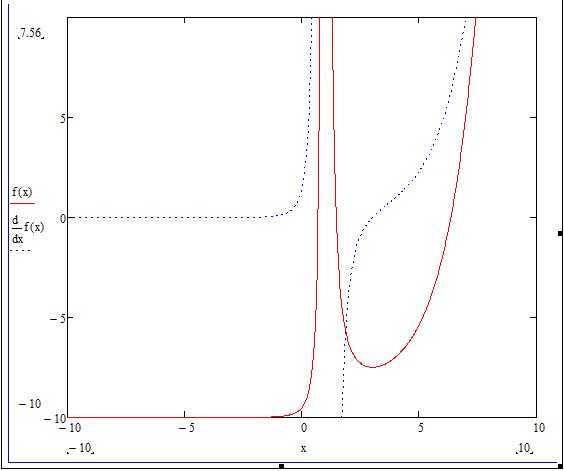

При работе с нестандартными функциями f(x, y), содержащими особенности (например, деление на переменные, логарифмы), избегайте точек, в которых определение функции нарушается. Используйте условия или заменяйте такие значения допустимыми по смыслу.

Для повышения детализации увеличьте количество точек в X и Y, но учитывайте ограничение на объём оперативной памяти. При большом числе точек возможно снижение производительности интерфейса Mathcad.

Корректное построение 3D-графика требует синхронного соответствия размерностей всех входных данных. Несоблюдение этих требований приводит к ошибке «mismatched dimensions».

Настройка осей и масштаба трёхмерного графика

Для изменения параметров осей в трёхмерном графике Mathcad дважды щёлкните по области построения. В появившемся окне выберите вкладку «Axes». Здесь доступны настройки для каждой оси: X, Y и Z.

Чтобы задать числовой диапазон, в полях «Minimum» и «Maximum» введите конкретные значения. Например, при построении поверхности функции z = sin(x)·cos(y) в пределах x от –π до π и y от –π/2 до π/2, укажите соответствующие границы: X: –3.14…3.14, Y: –1.57…1.57. Это исключает лишние участки и повышает читаемость графика.

Для равномерного масштабирования установите флаг «Equal Axis Scaling». Это обеспечит одинаковый масштаб по всем осям, что критично при анализе симметрии.

В разделе «Ticks» настройте шаг сетки. Указание шага 0.5 для оси X и 0.25 для оси Y, например, позволяет точно контролировать визуальное восприятие плотности данных. Отключение автоматического режима и установка явных значений предотвращает неконтролируемые искажения.

Если необходимо изменить положение плоскости XY, используйте поле «Plane Position». Это особенно полезно при анализе нижней части графика или смещении перспективы. Значение по оси Z можно установить вручную, например Z = –1, чтобы видеть нижнюю часть поверхности.

Для более детального контроля отображения используйте вкладку «Scaling». Включите логарифмическую шкалу для нужной оси, если диапазон значений сильно варьируется. Например, при работе с экспоненциальными функциями логарифмирование по Z существенно упрощает восприятие данных.

Добавление цветовой шкалы для визуализации значений

В Mathcad для трёхмерной визуализации часто используется функция plot3d. Чтобы добавить цветовую шкалу, необходимо применять параметр color map, позволяющий отразить изменение четвёртой переменной – обычно значения функции – через цвет.

• Создайте три переменные: x := диапазон значений по оси X, y := диапазон значений по оси Y, z := f(x, y).
• Используйте surface plot через вставку: Insert → Graph → Surface Plot.
• Перенесите переменные x, y и z на соответствующие оси графика.
• Откройте панель форматирования графика двойным щелчком по нему.
• Перейдите в раздел Color и включите опцию Use color map.
• Выберите один из встроенных градиентов: Jet, Hot, Cool, Gray и др. Каждый отображает значения z в определённой цветовой шкале от минимума к максимуму.
• При необходимости задайте вручную значения минимум/максимум для цветовой шкалы, чтобы исключить влияние выбросов.

Цветовая шкала появляется сбоку от графика автоматически. Для корректной интерпретации данных обязательно проверьте соответствие цветового диапазона актуальным значениям z. Это особенно важно при анализе плотности, температурных полей, градиентов давления и других параметров, критичных к масштабированию цвета.

Решение типичных ошибок при построении графиков в Mathcad

Одна из распространённых проблем – неправильное определение области определения переменных. В Mathcad обязательно указывать диапазон значений для каждой переменной, иначе график не отобразится или будет исказлен. Рекомендуется задавать диапазон с помощью функции интервала, например, x := 0, 0.1..10, а не вручную перечислять значения.

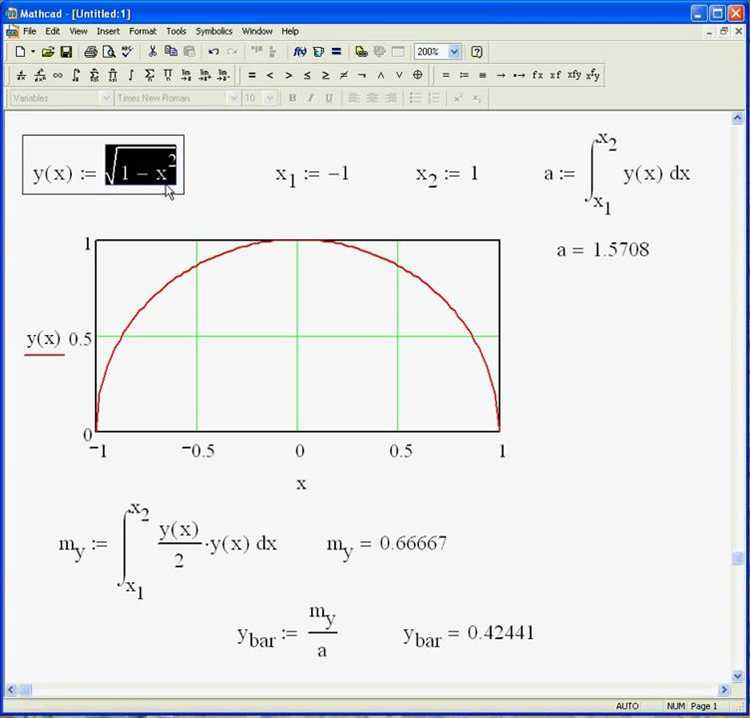

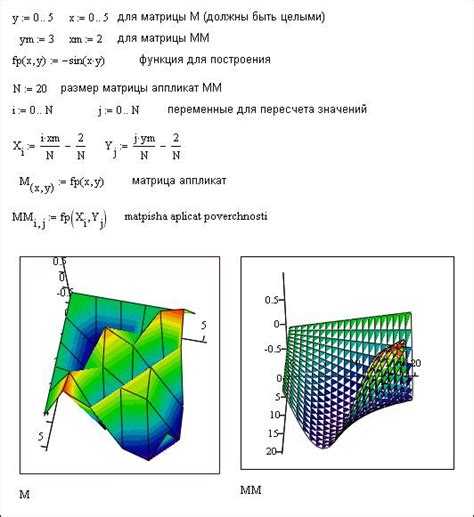

Ошибка при работе с трёхмерными графиками часто связана с некорректным созданием матриц для переменных. Переменные должны быть представлены сетками (meshgrid), чтобы Mathcad мог интерпретировать значения в виде двумерных массивов. Для этого используется оператор развертки или функция meshgrid. Без этого построение поверхности невозможно.

При построении графика по трём переменным важно правильно указывать функцию зависимости. Частая ошибка – попытка построить график от векторных переменных без скалярного результата. Функция должна возвращать скалярное значение для каждой точки сетки. Следует проверять выражение с помощью отдельных вычислений, чтобы убедиться в правильности результата.

Mathcad чувствителен к типу данных. Если переменные представлены как списки или векторы без соответствующего преобразования в матрицы, построение графика не сработает. Нужно использовать оператор транспонирования и функцию reshape для корректного формирования данных.

Параметры визуализации тоже могут вызывать ошибки. Например, неправильное использование команд для осей или ограничений диапазонов ведёт к отсутствию графика или отображению пустой области. Настройка границ должна соответствовать диапазону значений переменных.

Вопрос-ответ:

Как построить трехмерный график функции с тремя переменными в Mathcad?

В Mathcad для построения графика с тремя переменными обычно используют 3D-график поверхности. Сначала нужно определить область изменения двух независимых переменных, создать сетку значений с помощью функций вроде «meshgrid» или аналогичных, затем вычислить значения функции для каждой точки сетки. После этого используется команда для построения 3D-графика, которая отображает поверхность в зависимости от двух переменных, а третья переменная задает значение функции в каждой точке.

Можно ли в Mathcad отобразить график функции с тремя переменными, если одна из них параметр?

Да, такую задачу можно решить, зафиксировав значение одной из переменных как параметра. Тогда график строится для функции двух переменных, а параметр задаётся конкретным числом или изменяется в пределах заданного интервала, чтобы сравнить несколько графиков. В Mathcad можно использовать циклы или таблицы для автоматического построения таких графиков с разными параметрами.

Как задать диапазон переменных для построения трехмерного графика в Mathcad?

Диапазоны переменных задаются через создание векторов или массивов с нужными значениями. Для построения графика создаётся двумерная сетка значений двух переменных с помощью функций, которые формируют матрицы координат. Обычно для этого используют операторы заполнения интервала, например, с шагом от минимального до максимального значения. Такой подход позволяет получить плотное покрытие области для построения гладкой поверхности.

Какие типы графиков подходят для отображения зависимостей от трёх переменных в Mathcad?

В Mathcad обычно применяются трехмерные графики поверхности и графики точек (scatter plot в 3D). Поверхность хорошо показывает непрерывные зависимости, а точки — дискретные наборы данных. Также возможно использовать контурные графики, где уровни функции отображаются цветом или линиями на плоскости, что помогает визуализировать поведение функции при изменении двух переменных.

Как в Mathcad улучшить визуальное восприятие 3D-графика по трём переменным?

Для улучшения визуализации можно изменить угол обзора, масштаб, цветовую гамму и прозрачность поверхности. В Mathcad есть настройки, позволяющие поворачивать график, выбирать палитру цветов в зависимости от высоты поверхности или значений функции, а также добавлять сетку и оси. Такие возможности делают график более понятным и информативным при анализе.

Как в Mathcad задать функцию с тремя переменными для построения графика?

Для создания графика по трём переменным в Mathcad сначала нужно определить функцию, зависящую от трёх аргументов, например, f(x,y,z). Обычно функцию задают с помощью формулы, используя операторы и переменные. После этого следует определить область изменения каждой переменной, создавая массивы значений. Наконец, для визуализации трехмерного графика используют соответствующие инструменты Mathcad, которые позволяют построить поверхность или другой тип графика на основе функции и заданных диапазонов.

Какие типы графиков в Mathcad подходят для отображения функций трёх переменных, и как их настроить?

В Mathcad для функций с тремя переменными чаще всего применяют трёхмерные поверхности и контурные графики. Чтобы отобразить поверхность, необходимо задать сетку значений по двум переменным (обычно x и y), а значение функции вычислить для каждого сочетания этих переменных при фиксированном третьем параметре. В случае необходимости можно варьировать третий параметр, создавая серию графиков. Контурные графики отражают уровни функции в двумерной плоскости, что помогает понять распределение значений. Настройка графиков включает выбор диапазона переменных, масштабирование осей и параметры отображения цвета и стиля линии.
