Для визуализации данных, представленных в табличной форме, Mathcad предоставляет мощные инструменты, позволяющие быстро и эффективно построить график. Этот процесс включает несколько этапов, от импорта данных до настройки отображения графика, что позволяет пользователю получить наглядное представление о взаимосвязях между переменными.

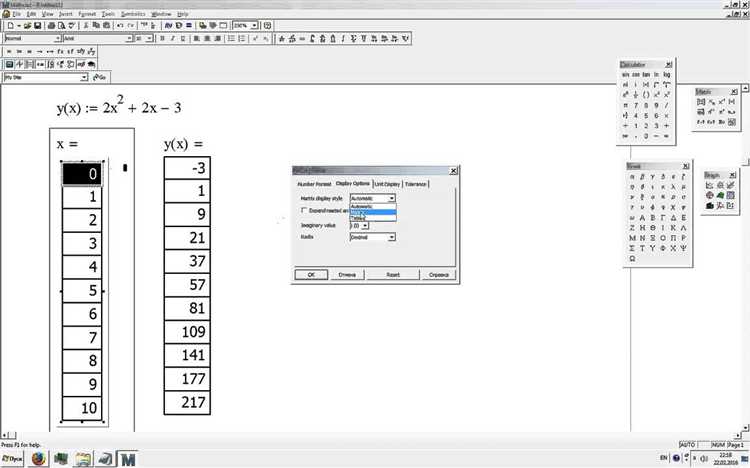

Первый этап включает в себя создание таблицы с данными в Mathcad. Для этого можно использовать функцию ввода значений вручную или импортировать таблицу из внешнего источника (например, из Excel). Важно, чтобы данные были структурированы в виде числовых значений, которые могут быть использованы для построения графика. Mathcad позволяет работать с большими объемами данных, обеспечивая удобный интерфейс для их редактирования и анализа.
Второй этап – это создание самого графика. Для этого необходимо выбрать соответствующую функцию графического отображения, например, plot или xyplot, и указать в качестве аргументов столбцы таблицы с нужными данными. Важно правильно настроить оси, чтобы отображение соответствовало реальному распределению значений. Mathcad позволяет легко масштабировать оси, изменять их диапазоны и добавлять метки для лучшего восприятия информации.
Третий этап заключается в настройке внешнего вида графика. Это включает в себя выбор типа линии (пунктирная, сплошная и т.д.), добавление заголовков и подписей, а также настройку цветовой схемы. Mathcad предоставляет гибкие инструменты для настройки визуальных элементов, что позволяет сделать график не только информативным, но и эстетически привлекательным.
Таким образом, Mathcad предоставляет полный набор инструментов для работы с табличными данными и их визуализации в виде графиков. Процесс создания графика можно адаптировать под конкретные задачи, что делает программу универсальным инструментом для научных расчетов и инженерных расчетов.
Импорт данных из Excel в Mathcad для построения графиков
Перед тем как приступить к импорту, важно подготовить данные в Excel. Каждый столбец должен содержать данные одного типа (например, числовые значения или даты). Строки Excel должны быть единообразными и не содержать пустых ячеек в середине данных. В идеале, первая строка должна быть заголовками, а все данные должны начинаться со второй строки.
Для импорта данных из Excel в Mathcad выполните следующие шаги:
- Откройте Mathcad и создайте новый документ.
- Перейдите в меню «Вставка» (Insert) и выберите опцию «Импортировать» (Import).
- В диалоговом окне выберите файл Excel, содержащий нужные данные, и нажмите «Открыть».
- Mathcad предложит выбрать диапазон данных для импорта. Убедитесь, что правильно выбраны столбцы и строки с данными.
- После выбора диапазона Mathcad импортирует данные в виде массива. Этот массив можно использовать для построения графиков.
После того как данные импортированы, их можно визуализировать с помощью графиков. Для построения графиков, например, графика зависимости одной переменной от другой, необходимо использовать команду для графического отображения данных.
Для построения графика зависимости данных используйте следующую команду:
plot(массив_х, массив_у)
Где «массив_х» и «массив_у» – это соответствующие массивы данных, импортированные из Excel. Mathcad автоматически создаст график, отображающий зависимость значений одного массива от другого.
При необходимости, можно настроить внешний вид графика: изменить цвет линии, добавить подписи осей, изменить масштаб и другие параметры. Все эти настройки можно выполнить через контекстное меню графика.
Важный момент: если данные в Excel содержат текстовые значения или формулы, они могут быть импортированы как текст, что приведет к ошибке при попытке построения графика. Чтобы избежать ошибок, рекомендуется проверять тип данных в Excel и конвертировать их в нужный формат перед импортом.
Таким образом, процесс импорта данных из Excel в Mathcad для построения графиков достаточно straightforward, если следовать указанным рекомендациям. Это позволяет значительно упростить работу с большими объемами данных и эффективно визуализировать результаты.
Как выбрать тип графика для конкретных данных в Mathcad
Выбор типа графика в Mathcad зависит от типа данных, которые вы хотите представить, и от целей, которые преследуете. Рассмотрим, как выбрать наиболее подходящий график для разных видов данных.
1. Линейные графики наиболее удобны для отображения изменений значений переменных в зависимости от времени или другого параметра. Они идеально подходят для демонстрации трендов, например, при анализе зависимости температуры от времени или скорости от времени. Чтобы построить линейный график в Mathcad, достаточно использовать оператор «plot» с двумя векторами: один для оси X, другой для оси Y.
2. Точечные графики используются для отображения взаимосвязи между двумя переменными, где важна каждая точка данных, а не их плавная зависимость. Это подходящий выбор, если данные представляют собой независимые наблюдения, например, экспериментальные измерения, полученные с разными погрешностями. В Mathcad точечный график строится с использованием функции «scatter plot», что позволяет наглядно представить данные с точными координатами.
3. Гистограммы применяются для анализа распределения данных по категориям или диапазонам. Они позволяют быстро увидеть, как часто повторяются определённые значения в наборе данных. В Mathcad для построения гистограммы можно использовать встроенную функцию, которая делит данные на интервалы и отображает частоту их появления. Это полезно, если нужно проанализировать частотное распределение, например, оценить статистические характеристики выборки.
4. Графики с областями подходят для представления изменений переменных, где важно выделение суммарных величин или долей. Например, такой график будет полезен для отображения суммарного вклада разных факторов в динамику какого-то процесса, например, изменения общей мощности системы, состоящей из нескольких элементов. В Mathcad это реализуется через функцию «area plot», что позволяет наглядно показать области под кривыми.
5. Полярные графики используются, когда данные имеют цикличность, например, для анализа данных, зависимых от углов или направлений. Типичный пример – отображение данных магнитного поля, угловых скоростей или радиальных измерений. В Mathcad полярные графики строятся с использованием подходящих функций и преобразования координат из декартовой системы в полярную.

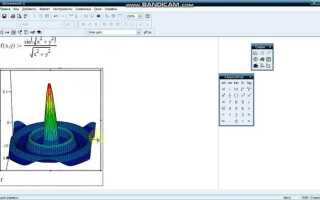

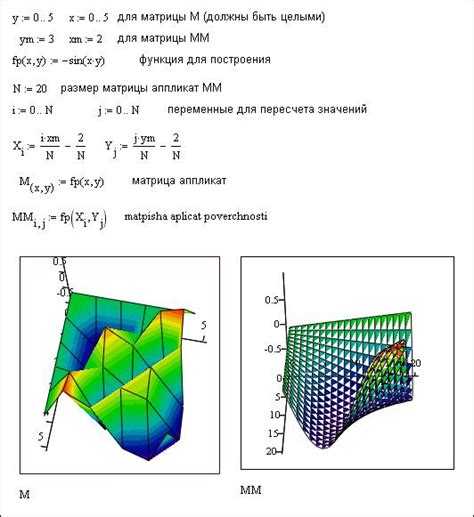

6. 3D графики используются для визуализации данных, которые зависят от трех переменных. Это может быть полезно в случае анализа многомерных процессов, например, температурных полей в разных точках пространства или многокритериальных оптимизаций. Mathcad позволяет строить такие графики с помощью функций для трехмерного отображения данных, что удобно для комплексного анализа.
При выборе типа графика важно учитывать не только формат данных, но и цель анализа. Простота и наглядность – ключевые критерии при представлении данных, поэтому выбор графика должен быть обусловлен тем, как лучше всего передать информацию пользователю.
Построение линейных и точечных графиков по таблицам
В Mathcad для визуализации данных, представленных в табличной форме, используются линейные и точечные графики. Оба типа графиков имеют свои особенности, которые следует учитывать в зависимости от типа и распределения данных.
Для построения графиков из таблиц в Mathcad используется встроенная функция, которая позволяет непосредственно использовать значения ячеек таблицы в качестве координат для графика. Рассмотрим порядок построения линейного и точечного графиков на примере табличных данных.
Линейный график
Линейный график применяется для отображения зависимостей между переменными, которые изменяются с одинаковыми шагами или являются непрерывными. Он идеально подходит для отображения трендов, прогнозов и изменений во времени.
- Для построения линейного графика нужно выделить два столбца таблицы: один для оси X (независимая переменная), второй – для оси Y (зависимая переменная).
- В Mathcad используйте команду для построения графика с функцией
plot, указывая значения для осей X и Y. - При добавлении данных убедитесь, что ось X содержит последовательность значений, по которой будет строиться линия. Ось Y – это значения, которые нужно отобразить относительно оси X.
- Для улучшения графика можно настроить параметры, такие как стиль линии (сплошная, пунктирная), цвет и толщину.
Пример синтаксиса для линейного графика:
plot(X, Y, "Line")
Точечный график
Точечный график используется для отображения дискретных данных или для визуализации точек данных, где между ними нет явной зависимости. Он подходит для анализа рассеивания данных и выявления закономерностей.
- Для точечного графика следует выбрать те же столбцы, что и для линейного графика. Однако точечный график будет показывать отдельные точки, а не соединять их линией.
- Чтобы построить точечный график в Mathcad, используйте команду
scatterplot, которая визуализирует точки как отдельные элементы. - Каждая точка на графике будет представлять собой пересечение соответствующего значения оси X и Y.
- Для выделения точек можно настроить размер, цвет и форму маркера, чтобы улучшить видимость данных.
Пример синтаксиса для точечного графика:
scatterplot(X, Y)
Рекомендации по выбору типа графика
- Используйте линейный график, если ваши данные имеют тенденцию к непрерывным изменениям или вы хотите отобразить тренды.
- Точечный график лучше подходит для анализа связи между переменными, где важен каждый отдельный момент.
- Для улучшения восприятия графиков используйте подходящие масштабирования и добавляйте легенду, чтобы объяснить оси и цветовые схемы.
Работа с несколькими графиками
В Mathcad можно одновременно построить несколько графиков на одном холсте. Для этого достаточно использовать команды plot и scatterplot в одном выражении, разделяя их запятыми. Такой подход позволяет сравнительно анализировать данные из разных источников или различных экспериментальных условий.
Пример синтаксиса для комбинированного графика:
plot(X1, Y1, "Line"), scatterplot(X2, Y2)
Настройка осей графика: что нужно учесть при работе с табличными данными
При построении графика по табличным данным в Mathcad важно правильно настроить оси для корректной интерпретации результатов. Необходимо учитывать несколько факторов, которые напрямую влияют на визуализацию и точность графика.
1. Масштаб осей зависит от диапазона значений, представленных в таблице. Оси X и Y должны быть настроены таким образом, чтобы данные не выходили за пределы видимой области, но при этом не терялось их разнообразие. Например, если в таблице есть значения от 0 до 1000, ось X должна охватывать этот диапазон, а ось Y – значения, соответствующие максимальному и минимальному числу в данных.
2. Логарифмическая шкала может быть полезна при работе с данными, охватывающими широкий диапазон значений. Логарифмическая шкала позволяет более детально отобразить данные в низком диапазоне, при этом сохраняя восприятие тенденций в высоком диапазоне. Однако следует помнить, что отрицательные и нулевые значения на логарифмической шкале отображать невозможно, и перед настройкой осей нужно удостовериться, что данные соответствуют этим требованиям.
3. Пропорции осей должны быть сбалансированы, чтобы избежать искажения данных. Когда оси имеют разные масштабы, график может выглядеть искаженным, что затруднит правильное восприятие трендов. В Mathcad можно настроить одинаковую шкалу для обеих осей или, наоборот, задать независимые масштабы для каждой оси в зависимости от специфики данных.
4. Разметка и метки на осях должны быть читаемыми и логичными. Выбирайте интервалы между метками, которые соответствуют важным данным в таблице. Например, если значения на оси X идут через 1, а на оси Y через 10, это может создать визуальные трудности при восприятии. Лучше использовать более крупные интервалы для крупных значений и мелкие – для меньших.
5. Нулевая точка – важный элемент при настройке осей. В некоторых случаях, если данные имеют положительные и отрицательные значения, полезно установить нулевую точку в центре графика, чтобы лучше отразить равновесие между положительными и отрицательными величинами. Это помогает сделать график более наглядным и информативным.
6. Интерпретация данных в контексте осей важна для выбора правильной шкалы. Если данные представляют собой временные ряды, ось X обычно будет иметь равномерные интервалы времени, а ось Y – значения, соответствующие измеренным данным. Важно учитывать, что интервалы времени могут быть неравномерными, например, для данных, собранных с переменной частотой.
7. Дополнительные элементы осей могут включать линии сетки, стрелки и аннотации, которые помогают лучше воспринимать данные. Однако добавление лишних элементов может привести к перегрузке графика и снижению его читабельности. Поэтому важно использовать их разумно, выделяя только те данные, которые действительно важны для анализа.
Использование формул для корректировки данных перед построением графика
Перед построением графика важно, чтобы данные были приведены к нужному виду. В Mathcad для этого можно использовать формулы, которые выполняют такие задачи, как нормализация, фильтрация и преобразование значений. Важно заранее определить, какие изменения необходимы для корректного отображения информации на графике.
Для нормализации данных часто применяется формула, которая приводит значения в диапазон от 0 до 1. Это особенно полезно при работе с переменными, которые могут иметь разные единицы измерения или масштабы. Пример формулы нормализации:
normalized_data := (data - min(data)) / (max(data) - min(data))
Где data – исходные данные, min(data) и max(data) – минимальное и максимальное значения в наборе данных соответственно. После применения такой формулы можно строить график, на котором данные будут представлены в едином масштабе, что улучшает визуальное восприятие.
Если данные содержат шум или выбросы, необходимо применить фильтрацию. В Mathcad можно использовать различные алгоритмы для сглаживания данных, например, скользящее среднее. Формула для вычисления скользящего среднего для данных:
smoothed_data[i] := (data[i-1] + data[i] + data[i+1]) / 3
Эта формула рассчитывает среднее значение для каждой точки, используя соседние данные. Это позволяет устранить случайные колебания и выделить общую тенденцию.
В случаях, когда данные нужно преобразовать, например, выполнить логарифмическое преобразование для значений, которые распределены экспоненциально, можно использовать соответствующие формулы:
log_transformed_data := ln(data)
Такое преобразование помогает в ситуациях, когда данные сильно изменяются по величине, а их логарифмическая шкала упрощает анализ.
После того как данные были откорректированы с помощью формул, важно учесть их визуализацию. Построение графика в Mathcad возможно не только для очищенных, но и для преобразованных данных, что позволяет достичь более точного представления исследуемого явления.
Как добавить подписи и легенду к графику в Mathcad
В Mathcad добавление подписей и легенды к графику позволяет сделать визуализацию данных более понятной и информативной. Для этого необходимо использовать инструменты, встроенные в программу, которые позволяют легко адаптировать графическое представление под нужды анализа.
Подписи осей графика можно добавить через меню параметров графика. Для этого щелкните правой кнопкой мыши на график и выберите пункт «График» -> «Свойства графика». В открывшемся окне перейдите на вкладку «Оси». Здесь вы можете ввести текст для каждой оси. Чтобы добавить подпись к оси X или Y, достаточно ввести нужный текст в соответствующее поле. Используйте короткие и точные обозначения, чтобы избежать перегрузки информации.
Также можно настроить стиль подписей: шрифт, размер, цвет и положение относительно оси. Это поможет сделать подписи более читаемыми и эстетичными. Пример: для оси X можно установить «Время (с)» как подпись, а для оси Y – «Температура (°C)».
Легенда графика в Mathcad служит для обозначения различных линий или точек на графике, особенно если на одном графике отображается несколько наборов данных. Для добавления легенды в Mathcad необходимо сначала указать для каждого набора данных уникальное имя. Это можно сделать через меню «График» -> «Свойства данных». В разделе «Метки» введите имя набора данных, которое будет отображаться в легенде. Например, если вы отображаете данные для разных экспериментов, назовите линии графика соответствующим образом: «Эксперимент 1», «Эксперимент 2» и т.д.
Для размещения легенды в нужном месте на графике используйте параметры позиционирования. Легенда может быть расположена в любом уголке графика, а также настроена по прозрачности и шрифтам. Для удобства восприятия, если данных много, рекомендуется располагать легенду в верхней или правой части графика, чтобы она не перекрывала сам график.
Не забудьте про правильное оформление осей и легенды. Если график содержит большое количество данных, легенду следует сделать более компактной или перемещать её в удобное место, чтобы она не мешала анализу графика. Выбирайте шрифты и цвета, которые гармонируют с общим оформлением документа, при этом оставляя информацию четкой и различимой.
Использование математических функций для наложения графиков на данные
Для наложения аналитической кривой на экспериментальные точки в Mathcad необходимо задать функцию, выражающую предполагаемую зависимость. Пример: если данные описываются параболой, используйте выражение вида f(x) := a·x² + b·x + c.
Значения параметров a, b и c можно определить методом наименьших квадратов с использованием встроенной функции genfit или вручную с помощью minerr. Например, minerr((f(x) - y)²), где x и y – векторы табличных данных.
Для отображения графика используйте функцию plot и добавьте на один график оба выражения: xy(x, y) – для точек, plot(f(x), x, x_min, x_max) – для теоретической кривой. Убедитесь, что диапазон x совпадает с областью определения данных.
Если данные содержат шум, предварительно примените сглаживающую функцию, например, скользящее среднее: smooth(x, y, N), где N – размер окна. Это позволит точнее сопоставить модель с экспериментом.
Для сложных зависимостей, таких как экспоненциальный рост или затухающие колебания, используйте соответствующие функции: f(x) := A·exp(-λ·x)·cos(ω·x + φ). Подбор параметров проводится аналогично с помощью minerr или genfit.
После наложения проверьте визуальное совпадение кривой с точками. Если функция не описывает данные, измените модель и повторите расчет параметров.
Экспорт графиков из Mathcad в другие форматы для отчётов
Для включения графиков из Mathcad в документы Word, PDF или презентации PowerPoint необходимо использовать функции экспорта. Mathcad поддерживает сохранение графиков в форматах PNG, JPG, BMP и EMF. Последний предпочтителен для вставки в векторном виде без потери качества при масштабировании.
Для экспорта нажмите правой кнопкой мыши на графике и выберите пункт Copy As Picture или Export Image. При использовании Copy As Picture изображение копируется в буфер обмена, откуда его можно вставить в любой редактор. Export Image позволяет выбрать формат и директорию сохранения.
При необходимости прозрачного фона используйте формат PNG. Для печатных отчётов предпочтителен EMF из-за высокой чёткости. Размер и разрешение изображения регулируются через настройки самой области построения: измените размеры окна графика до нужных перед экспортом, так как Mathcad сохраняет картинку в текущем масштабе.
При экспорте в PDF через функции печати Mathcad следует выбрать виртуальный PDF-принтер и установить масштаб отображения страницы так, чтобы график не обрезался. Альтернативный способ – скопировать график в EMF и вставить в Word или LaTeX, затем экспортировать весь документ в PDF.
Для повышения читаемости на экспортируемом графике заранее отрегулируйте толщину линий, размер шрифта и цветовую гамму через свойства графика. Mathcad не всегда корректно масштабирует мелкие элементы при экспорте, особенно в растровые форматы.
Вопрос-ответ:

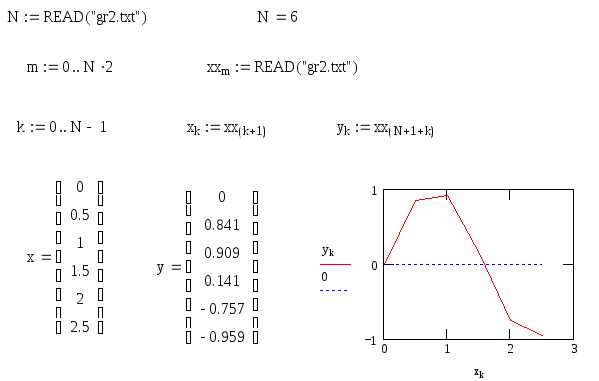

Как в Mathcad ввести табличные данные для построения графика?
В Mathcad можно ввести табличные данные с помощью матриц. Для этого нужно задать векторы значений по оси X и по оси Y. Например, можно создать два вектора: один с координатами по X, другой — с соответствующими значениями по Y. Ввод осуществляется вручную или через импорт данных из файла (например, CSV). После этого можно использовать функции графического вывода, такие как `plot` или `XY-plot`.
Почему график не отображается после ввода данных?
Если график не появляется, нужно проверить несколько моментов: соответствуют ли размеры векторов X и Y (они должны быть одинаковой длины), правильно ли указаны переменные в графике, не содержит ли один из векторов пустых или недопустимых значений. Также стоит убедиться, что в рабочем листе не отключено отображение графиков и что не возникла ошибка в предыдущих вычислениях, на которые ссылается график.
Можно ли построить график, если данные находятся в Excel?
Да, Mathcad поддерживает импорт данных из Excel. Для этого используется функция `READPRN` или встроенное средство импорта Excel-таблиц. После загрузки данных в переменные их можно использовать так же, как и вручную введённые. Главное — убедиться, что данные корректно считались и преобразовались в нужный формат (вектор или матрица).

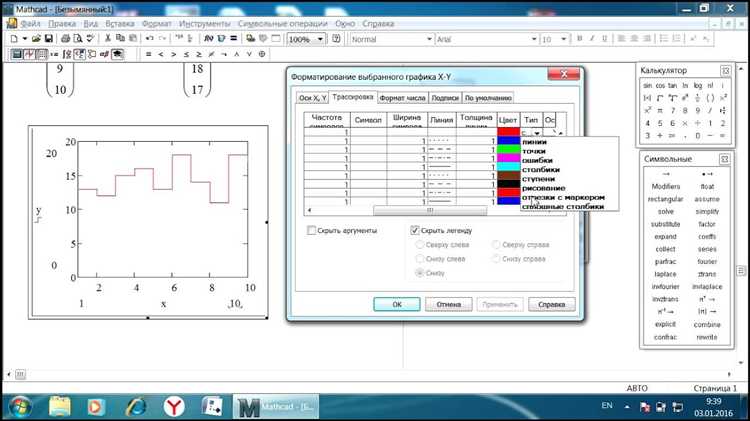

Как изменить внешний вид графика — например, цвет линий или тип маркеров?
Для изменения внешнего вида графика в Mathcad нужно щёлкнуть по графику дважды, чтобы открыть окно настроек. Там можно выбрать цвет линий, стиль линии (сплошная, пунктирная и т.д.), форму маркеров (точка, квадрат, треугольник и т.д.), а также масштаб осей, подписи и сетку. Настройки сохраняются для каждого конкретного графика.
Можно ли в одном графике отобразить несколько наборов данных?
Да, можно. Для этого в функции построения графика указываются дополнительные пары векторов X и Y. Например, если у вас есть два набора данных, можно отобразить их на одном графике, добавив их как отдельные линии. При этом каждая линия может быть настроена отдельно по цвету и типу отображения. Это удобно для сравнения результатов или визуализации различных функций.
