Совмещение нескольких графиков в одном окне позволяет наглядно сравнивать поведение различных функций. В Maple это реализуется через использование встроенной процедуры plots[display] в сочетании с plot и другими графическими функциями. При правильной настройке параметров пользователь получает компактное и информативное представление нескольких кривых.
Для построения трёх графиков на одном поле необходимо предварительно создать отдельные графические объекты, каждый из которых описывает нужную функцию. Пример: f1 := plot(sin(x), x = 0 .. 2*Pi);, f2 := plot(cos(x), x = 0 .. 2*Pi);, f3 := plot(x^2, x = -2 .. 2);. После этого все объекты объединяются вызовом display([f1, f2, f3]).
Важно учитывать область определения функций и масштаб осей. Наложение графиков с разными диапазонами без согласования интервалов приведёт к потере читаемости. Следует использовать единый диапазон по оси x и при необходимости задавать цвет, толщину линий и легенду через параметры color, thickness и legend.
Графики можно дополнять элементами аннотации: координатной сеткой, подписями осей, заголовком. Это делается через опции gridlines=true, axes=boxed, title=»Сравнение функций». Такие уточнения особенно полезны при работе с учебными и исследовательскими задачами, где требуется акцент на различиях в форме или скорости роста функций.
Как задать функции для построения графиков
В Maple функции задаются с помощью оператора присваивания и конструкции стрелки. Чтобы построить график, необходимо определить каждую функцию в виде выражения от переменной. Например:
f1 := x -> sin(x): f2 := x -> x^2 - 3*x + 2: f3 := x -> exp(-x)*cos(2*x):
Имена функций могут быть произвольными, но должны быть валидными идентификаторами. Используйте двоеточие с присваиванием (:=) для создания определений. Стрелка (->) указывает, что перед вами лямбда-выражение: справа от неё – формула, слева – переменная.
Допустимо использовать встроенные функции Maple: sin, cos, exp, ln, sqrt и другие. Аргумент должен быть указан явно – попытка использовать выражение без переменной вызовет ошибку при построении графика.
Если функция составная, убедитесь в корректности синтаксиса. Например:
f := x -> ln(1 + x^2) / (1 + sin(x)):
После определения функций их можно передавать в команду plot или plots[display] при построении нескольких графиков. Все функции должны быть определены на общем интервале, иначе возможны артефакты или неполное отображение линий.
Выбор диапазона значений для оси X
При построении нескольких графиков на одном поле в Maple важно заранее задать корректный диапазон значений по оси X. Это обеспечивает точность отображения, корректное сравнение функций и предотвращает обрезку графиков.
- Определите пересекаются ли графики: если функции имеют разные области определения, выберите пересечение этих областей. Например, для
f(x) = ln(x)иg(x) = sin(x)допустим диапазон от0.1до2π. - Учитывайте особенности функций: для отображения полного периода периодических функций, таких как
sin(x)илиcos(x), используйте диапазоны кратные2π. - Если графики демонстрируют резкое изменение, увеличьте плотность точек через опцию
numpointsи сузьте диапазон, чтобы выделить ключевой участок. Например, при анализеf(x) = 1/xвблизи нуля используйте диапазонx = -1..-0.1, 0.1..1с исключениемx = 0. - Для сравнения поведения функций на «дальнем» интервале используйте симметричные отрезки, например

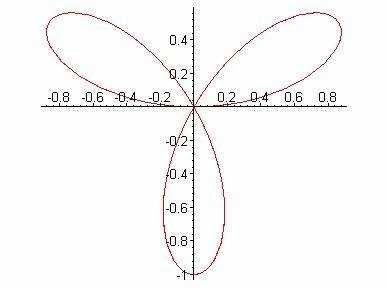

x = -10..10, чтобы визуализировать даже/нечетные свойства. - Для параметрических или составных графиков убедитесь, что значения параметра не выходят за допустимую границу X. Уточняйте это при помощи
solveилиplottools.
Пример задания диапазона в Maple:
plot([sin(x), x^2, ln(x)], x = 0.1 .. 6, numpoints = 500);Настройка команды plot для отображения нескольких графиков

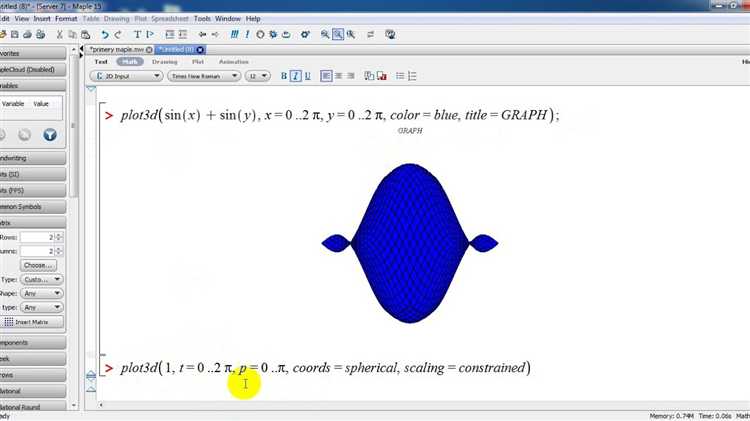

Для отображения нескольких графиков на одном поле используется передача списка функций в команду plot. Пример базового синтаксиса:
plot([f1(x), f2(x), f3(x)], x = a..b)
Каждая функция в списке будет построена на одном графике. Диапазон переменной указывается один раз и применяется ко всем функциям. Чтобы задать индивидуальные параметры отображения (цвет, тип линии и т.д.) для каждой кривой, используйте список списков:
plot([[f1(x), color = red], [f2(x), linestyle = dash], [f3(x), thickness = 2]], x = a..b)
Параметры color, linestyle, thickness применяются к конкретной подгруппе. Допустимые значения: color – red, blue, green и др.; linestyle – solid, dash, dot; thickness – целое число от 1 и выше.
Для отключения легенды установите опцию legend = false. Если требуется задать подписи для каждой функции, используйте параметр legend с отдельными подписями:
plot([f1(x), f2(x), f3(x)], x = a..b, legend = [“f1”, “f2”, “f3”])
Если необходимо отобразить графики с разными диапазонами переменных, используйте display из пакета plots, предварительно создав каждый график отдельно:
with(plots):
g1 := plot(f1(x), x = 0..1):
g2 := plot(f2(x), x = 1..2):
g3 := plot(f3(x), x = 2..3):
display([g1, g2, g3])
Для единообразного масштаба осей используйте параметр scaling = constrained. Чтобы задать границы вручную – view = [xmin..xmax, ymin..ymax].

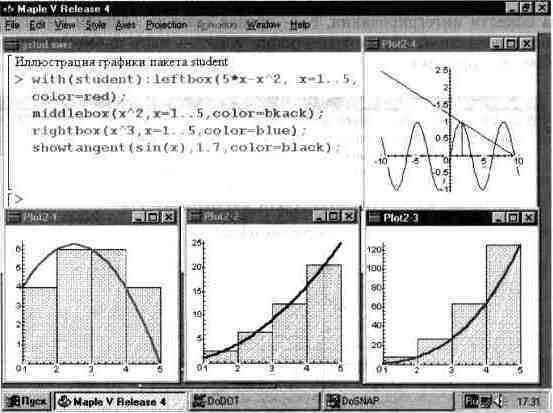

Назначение различных цветов и стилей линий
Для одновременного отображения нескольких графиков в Maple необходимо чётко различать их визуально. Цвета и стили линий позволяют избежать путаницы при интерпретации данных и обеспечивают читаемость результата.
При использовании команды plot внутри конструкции display (пакет plots), каждый график можно настраивать с помощью параметров color, linestyle и thickness. Например, plot(f(x), x = a..b, color = red, linestyle = 1) задаёт красную сплошную линию, а plot(g(x), x = a..b, color = blue, linestyle = 2) – синюю пунктирную.
Допустимые значения параметра color включают стандартные названия: red, green, blue, black, cyan, magenta, yellow. Для более точного подбора можно использовать RGB-формат: color = [0.2, 0.6, 0.8].
Параметр linestyle определяет тип линии. Значения: 1 – сплошная, 2 – пунктирная, 3 – штрихпунктирная, 4 – точечная. При отображении трёх графиков предпочтительно использовать три разных стиля линии и контрастные цвета, чтобы линии не сливались при печати или просмотре.
Параметр thickness задаёт толщину линии. Стандартное значение – 1. Для выделения одного из графиков можно задать thickness = 2 или 3, но чрезмерная толщина затрудняет восприятие пересечений.
Сочетание разных параметров позволяет точно настроить визуальное различие графиков без использования легенды. Важно соблюдать баланс между информативностью и визуальной нагрузкой, особенно при построении графиков для печатных материалов.
Добавление легенды для идентификации графиков
Для добавления легенды к нескольким графикам в Maple необходимо использовать параметр legend внутри команды plot или display из пакета plots. При построении совмещённого графика через display передаются отдельные графики, каждому из которых присваивается подпись.
Пример построения трёх функций с легендой:
with(plots):
g1 := plot(sin(x), x = 0 .. 2*Pi, color = red):
g2 := plot(cos(x), x = 0 .. 2*Pi, color = blue):
g3 := plot(tan(x), x = 0 .. Pi/2 - 0.1, color = green):
display([g1, g2, g3], legend = [“sin(x)”, “cos(x)”, “tan(x)”])Легенда размещается автоматически в правом верхнем углу. Для изменения позиции используется параметр legendstyle. Например, legendstyle = [location = bottom] переместит легенду вниз.
Если необходимо изменить стиль шрифта или интервал между элементами легенды, применяются дополнительные параметры, такие как font, spacing, однако они доступны только при экспорте в форматах, поддерживающих расширенное форматирование.
При построении через plot с массивом функций можно использовать параметр legend напрямую:
plot([sin(x), cos(x), tan(x)], x = 0 .. Pi/2 - 0.1,
color = [red, blue, green],
legend = [“sin(x)”, “cos(x)”, “tan(x)”])Каждому элементу массива в color и legend должна соответствовать своя функция. Несовпадение количества элементов вызовет ошибку.
Сохранение результата в графическом файле
Для экспорта объединённого графика в Maple применяют команду plots[display] для построения и plots[export] для сохранения. Важно заранее определить формат файла: поддерживаются PNG, JPEG, BMP, PDF, SVG и другие.
Пример сохранения трёх графиков на одном поле в PNG:
with(plots):
p1 := plot(sin(x), x = 0 .. 2*Pi):
p2 := plot(cos(x), x = 0 .. 2*Pi):
p3 := plot(tan(x), x = 0 .. 2*Pi, y = -5 .. 5):
combined := display([p1, p2, p3]):
export(combined, "график.png"):
При необходимости указывайте полный путь для файла, например "C:/Users/Username/Desktop/graph.png". Рекомендуется задавать разрешение с помощью опции size = [ширина, высота] внутри display для контроля качества изображения.
Если требуется увеличить детализацию, следует увеличить размеры в пикселях, например size = [1200, 800]. Для формата PDF сохраняется векторное качество, что важно при масштабировании без потери четкости.
Использование export автоматически определяет тип файла по расширению. Отсутствие расширения приведёт к ошибке. Для пакетной обработки скриптов сохраняйте каждый график с уникальным именем и форматом, подходящим для целей публикации или презентации.
Вопрос-ответ:
Как в Maple построить сразу три графика на одном поле координат?
Для отображения трёх графиков на одном поле в Maple можно использовать команду plot с передачей списка функций. Например, записав plot([f1, f2, f3], x=a..b), где f1, f2 и f3 — функции, а a и b — границы по переменной x, вы получите общий график с тремя кривыми. Такой подход упрощает сравнение нескольких функций одновременно.
Можно ли задать разные цвета и стили линий для каждого из трёх графиков на общем поле в Maple?
Да, Maple позволяет настроить цвет и стиль каждой кривой. Для этого в функцию plot можно добавить опцию linestyle и color в виде списков, например: plot([f1, f2, f3], x=a..b, color=[red, blue, green], linestyle=[solid, dash, dot]). Это помогает визуально отличать графики друг от друга.
Как отобразить легенду с подписями для каждого графика при построении трёх функций в Maple?
Для добавления легенды, которая показывает название каждой функции, можно использовать опцию legend внутри plot. Например, plot([f1, f2, f3], x=a..b, legend=[«Функция 1», «Функция 2», «Функция 3»]). Легенда автоматически размещается рядом с графиком и облегчает восприятие.
Возможно ли объединить построение трёх графиков с разными переменными на одном поле в Maple?
Если функции зависят от разных переменных, их сначала нужно выразить через общую переменную или параметр. В противном случае Maple не сможет построить их вместе напрямую. Иногда для такого отображения используется параметрический режим построения или преобразование функций к одному виду, что позволяет совместить графики на одном поле.
