Линии сетки позволяют точнее считывать значения с графика и придают ему структурированность. В Mathcad их можно включать как вручную, так и через редактирование свойств отображения осей. Опция доступна как для двухмерных, так и для трёхмерных графиков.
Для активации линий сетки на 2D-графике необходимо дважды щёлкнуть по области графика, чтобы открыть окно свойств. В разделе Grid можно отдельно включить горизонтальные и вертикальные линии, а также задать их интервал. Для равномерного отображения рекомендуется выбирать шаг, соответствующий делениям осей.
Линии можно отображать как сплошными, так и пунктирными. Параметры толщины и цвета задаются в разделе Trace, при этом цвет сетки стоит выбирать менее насыщенный, чем цвет основного графика, чтобы не перегружать визуальное восприятие.
В 3D-графиках включение сетки выполняется через меню Format → 3D Plot. На вкладке Grid доступны настройки для каждой оси: X, Y и Z. Указание нужного числа делений вручную позволяет добиться более точного контроля над внешним видом модели.
Для сохранения однородности оформления при работе с несколькими графиками имеет смысл заранее настроить шаблон с заданной сеткой и использовать его как основу. Это ускоряет работу и упрощает сравнение данных на разных графиках.
Где в Mathcad включаются линии сетки на графике

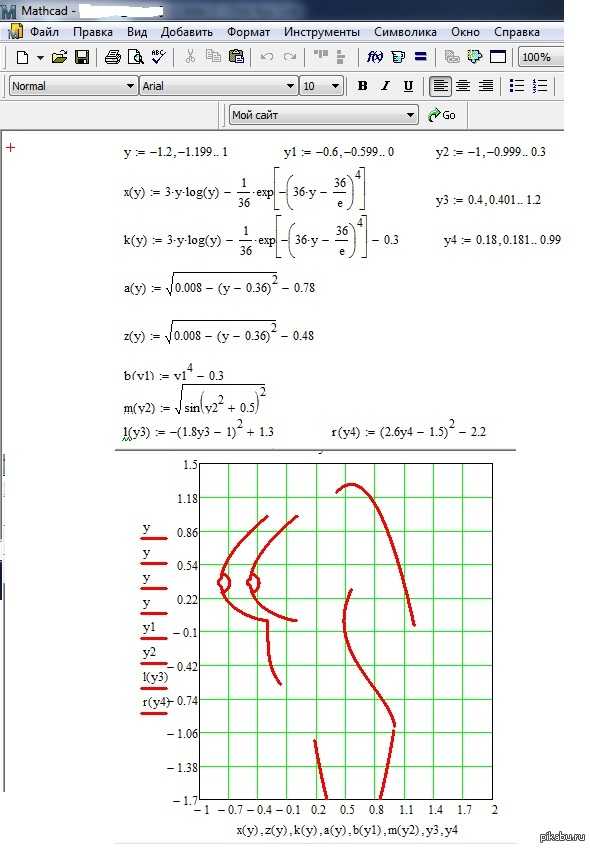

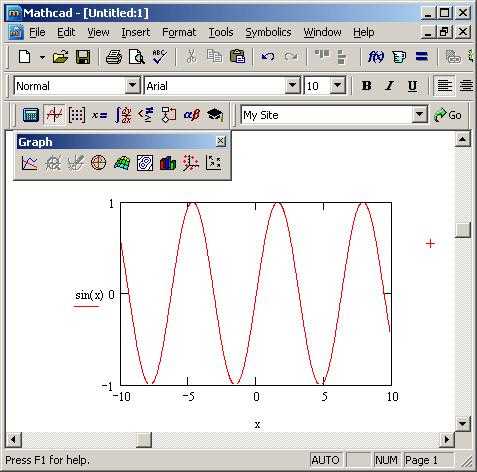

Для включения линий сетки на графике в Mathcad необходимо открыть окно редактирования свойств графика. Щёлкните дважды по области графика, чтобы открыть Format Graph.
Перейдите на вкладку Grid. Здесь доступны параметры отображения сетки по осям X и Y. Установите флажки Show Major Grid Lines и Show Minor Grid Lines в соответствующих разделах. Основные линии сетки отображаются по основным делениям шкалы, второстепенные – между ними.
Цвет и стиль линий задаются в этом же разделе. По умолчанию используется серый цвет и сплошная линия, но при необходимости можно выбрать пунктир или изменить цвет для лучшей читаемости.
После настройки нажмите OK, чтобы применить изменения. Линии сетки сразу появятся на графике.
Как настроить вид горизонтальных и вертикальных линий сетки
Для изменения внешнего вида линий сетки на графике в Mathcad щёлкните правой кнопкой мыши по области графика и выберите Format или Формат в русской версии. Перейдите на вкладку Grid Lines.
Настройка горизонтальных и вертикальных линий сетки выполняется отдельно:
Для горизонтальных линий:
- В разделе Horizontal выберите стиль линии: сплошная, пунктирная, штриховая.
- Установите толщину линии (например, 0.5 pt, 1 pt и т.д.).
- Задайте цвет, используя предустановленные варианты или RGB-код вручную.
Для вертикальных линий:
- Аналогично, в разделе Vertical выберите нужный стиль и толщину.
- Цвет можно установить тот же, что и для горизонтальных, либо задать другой для визуального разграничения.
Если требуется отключить одну из групп линий, снимите галочку Show в соответствующем разделе.
Изменения применяются к выбранному графику сразу после подтверждения нажатием OK.
Чем отличаются линии сетки от линий вспомогательной сетки
Линии вспомогательной сетки располагаются между основными и служат для визуальной детализации графика. Они не связаны с основным шагом и используются только для повышения читаемости при плотных данных. Их частота обычно выше, а интенсивность отображения – ниже, чтобы не мешать восприятию основных данных.
В настройках графика можно отдельно задать включение каждой группы линий, их цвет и стиль. Рекомендуется включать вспомогательную сетку при отображении мелкомасштабных графиков или при необходимости точного визуального сопоставления значений между основными делениями.
Линии сетки влияют на масштаб восприятия, вспомогательные – на точность интерпретации. Не стоит активировать обе опции при визуальной перегрузке – это снижает читаемость.
Как задать цвет и толщину линий сетки
В Mathcad параметры отображения линий сетки задаются через окно форматирования графика. Для изменения цвета и толщины выполните следующие действия:
- Щёлкните дважды по области графика, чтобы открыть окно свойств.
- Перейдите на вкладку Grid.
- Выберите нужный тип сетки: Major Grid (основная) или Minor Grid (вспомогательная).
- Для каждой категории можно задать параметры отдельно.
Настройка цвета:

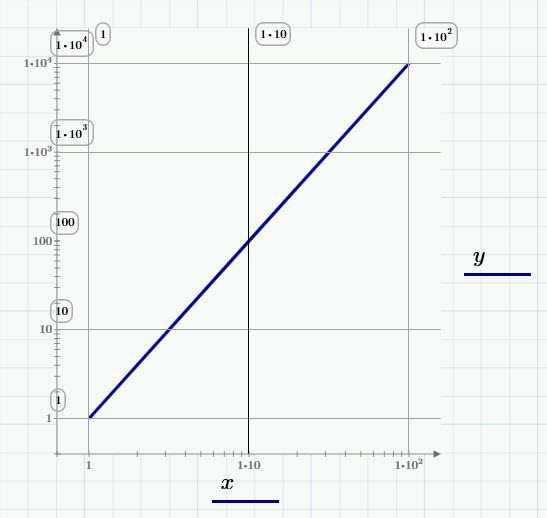

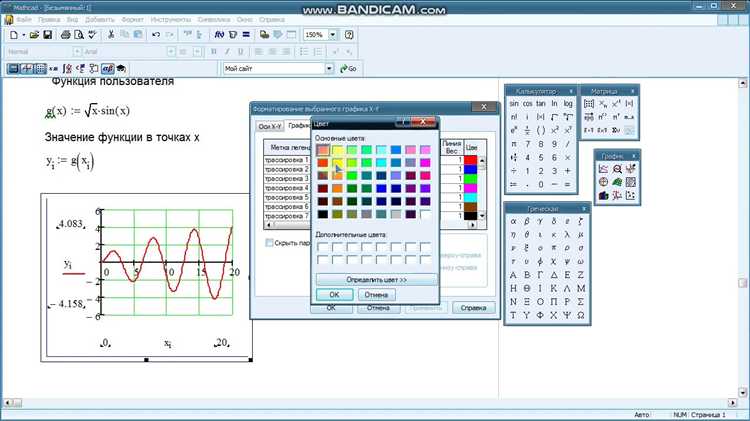

- Нажмите на цветовую панель рядом с параметром Color.
- Выберите цвет из палитры или задайте собственный через параметры RGB.
Настройка толщины:
- В поле Width укажите значение толщины в пунктах (обычно от 0.25 до 2 pt).
- Для визуального выделения основной сетки используйте 1 pt и более.
- Вспомогательную сетку лучше делать тоньше – 0.25 или 0.5 pt.
Изменения применяются сразу после закрытия окна настроек. Для единообразия оформления графиков рекомендуется сохранять настройки в шаблоне.
Как отключить линии сетки для отдельных осей
В Mathcad отключение линий сетки по одной из осей возможно через настройки графика. Для этого дважды щелкните по полю графика, чтобы открыть окно редактирования свойств.
Перейдите на вкладку Grid Lines. В этой секции отображаются параметры включения/отключения сетки отдельно по осям X и Y. Снимите флажок Show X Grid, чтобы отключить вертикальные линии, или Show Y Grid – для удаления горизонтальных линий.
Изменения применяются сразу после закрытия окна настроек. Если вы используете несколько осей (например, вторичную ось Y), переключитесь на неё через вкладку Traces и повторите отключение сетки, если она активна.
В версиях Prime сетка также управляется через контекстное меню. Щелкните правой кнопкой мыши по области графика и выберите пункт Graph Settings. В разделе Grid отключите нужные оси, убрав соответствующие галочки.
Параметры сохраняются при повторном открытии файла. Это позволяет зафиксировать отображение без сетки по конкретным направлениям без удаления самих осей или подписей.
Почему линии сетки не отображаются и как это исправить
В Mathcad линии сетки могут не отображаться по нескольким причинам, связанным с настройками графика или ограничениями версии программы.
1. Отключена опция отображения сетки. В настройках графика нужно убедиться, что включена функция Grid. В Mathcad это делается через контекстное меню графика – выбрать «Grid» или «Показать сетку».
2. Цвет или стиль линий сетки совпадает с фоном графика. В таких случаях сетка технически есть, но визуально ее не видно. Чтобы исправить, поменяйте цвет линий на контрастный в настройках графика.
3. Масштаб графика слишком мал, и линии сетки сливаются с основными осями или отсутствуют между делениями. Увеличьте масштаб или измените шаг делений осей в настройках осей.
4. Используется устаревшая версия Mathcad с ограниченным функционалом. Обновление до более новой версии устраняет проблему с отображением сетки.
5. В некоторых случаях сетка не показывается при использовании параметрических графиков или нестандартных типов графиков. В таких ситуациях следует переключиться на стандартный двухмерный график или проверить параметры построения.
6. Поврежденные или нестандартные настройки пользовательского шаблона графика могут блокировать отображение сетки. Сброс настроек графика к стандартным решает эту проблему.
Вопрос-ответ:
Как добавить линии сетки на график в Mathcad?
Для добавления линий сетки на график в Mathcad нужно открыть свойства графика. Там найдите вкладку, отвечающую за оформление, и активируйте опцию отображения сетки по осям X и Y. После этого линии сетки появятся автоматически, что поможет лучше ориентироваться на графике.
Можно ли настроить внешний вид линий сетки на графике в Mathcad?
Да, в Mathcad можно менять цвет, толщину и стиль линий сетки. Для этого нужно в свойствах графика перейти к разделу, связанному с сеткой, и выбрать нужные параметры. Это позволяет сделать сетку более заметной или, наоборот, менее навязчивой, подстраивая её под общую стилистику документа.
Почему линии сетки не отображаются на моём графике, хотя я включил эту опцию?
Если линии сетки не показываются после включения, стоит проверить, не скрыты ли они другим элементом графика, например, если данные накладываются на сетку. Также убедитесь, что вы применили настройки и сохранили изменения. Иногда помогает обновить график или перезапустить документ.
Можно ли сделать так, чтобы сетка отображалась только по одной оси, например, только по оси X?
Да, Mathcad позволяет включать сетку отдельно для оси X или оси Y. В настройках графика просто отключите сетку для одной оси и оставьте активной для другой. Это удобно, когда нужно подчеркнуть изменения вдоль одной переменной без визуального нагромождения.
Как убрать линии сетки с графика в Mathcad, если они больше не нужны?
Для удаления линий сетки зайдите в свойства графика и снимите галочки, отвечающие за отображение сетки по осям X и Y. После этого линии исчезнут, и график будет выглядеть чище. Такие настройки можно менять в любое время без потери данных.
Как добавить линии сетки на график в Mathcad?
Чтобы включить линии сетки на графике в Mathcad, нужно открыть свойства графика. Для этого щёлкните дважды по самому графику или вызовите контекстное меню и выберите «Свойства». В открывшемся окне найдите раздел, отвечающий за отображение сетки, и активируйте соответствующий пункт, обычно это галочка «Показать сетку» или «Grid». После этого линии сетки появятся на фоне графика, что помогает лучше ориентироваться по осям. Можно также настроить стиль и цвет сетки, если такая опция доступна.
Можно ли изменить внешний вид линий сетки на графике в Mathcad?
Да, в Mathcad есть возможность изменить вид линий сетки. В меню свойств графика можно выбрать тип линий — например, сплошные, пунктирные или штриховые. Часто также доступна настройка цвета и толщины линий. Эти параметры помогают сделать сетку более заметной или, наоборот, менее отвлекающей, в зависимости от задачи. Если таких опций нет в стандартных настройках, можно попробовать создать пользовательский стиль графика или использовать другие инструменты оформления, которые поддерживает ваша версия Mathcad.
