Mathcad предоставляет широкий набор инструментов для построения графиков, позволяя визуализировать данные и функции с точностью до десятичных знаков. Для создания графика необходимо задать функцию или набор точек, после чего выбрать подходящий тип диаграммы из панели инструментов. Важный аспект – корректное определение диапазона значений по осям, что напрямую влияет на качество отображения.
В Mathcad поддерживаются различные типы графиков: линейные, точечные, столбчатые, а также трехмерные визуализации. Для функций с переменной в виде массива достаточно выделить функцию и применить встроенную команду построения графика. Рекомендуется использовать имена переменных без пробелов и специальных символов, чтобы избежать ошибок при построении.
Оптимальная практика – предварительно проверить вычисления для выбранных значений, убедиться в отсутствии пропусков или аномалий. При необходимости параметры осей можно настроить вручную, задавая фиксированные границы и шаги делений. Это обеспечивает четкое отображение важных деталей и улучшает восприятие результатов анализа.

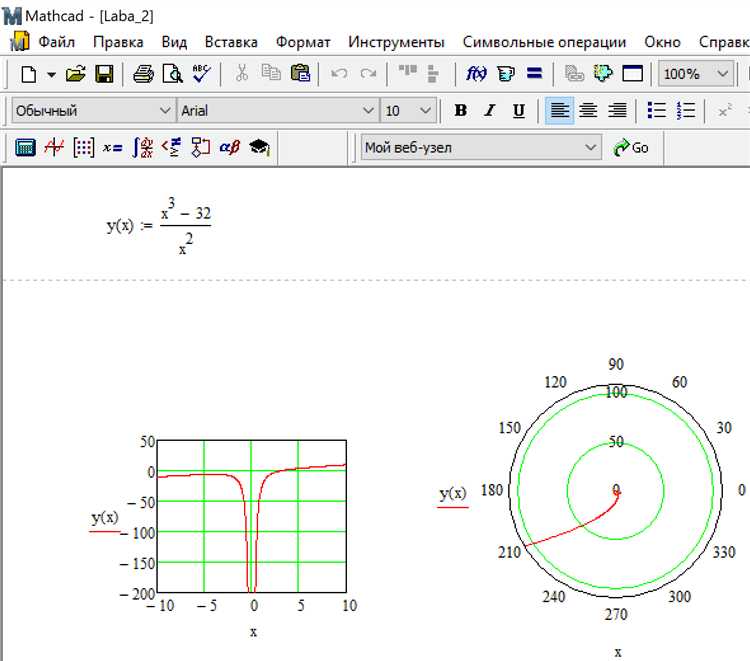

Выбор типа графика для отображения данных
При работе в Mathcad выбор типа графика напрямую зависит от структуры и характера данных. Для временных рядов оптимален линейный график (Line Plot), позволяющий отследить динамику изменений с течением времени. Если данные представляют собой распределение значений, рекомендуется использовать гистограмму (Histogram) для выявления частотных закономерностей.
Для анализа зависимости между двумя переменными выбирайте точечный график (Scatter Plot), особенно когда данные не образуют четкой функции. При наличии нескольких наборов данных с общей осью X подходит график с несколькими линиями (Multi-Line Plot), обеспечивающий наглядное сравнение трендов.
В случае категориальных данных эффективен столбчатый график (Bar Chart), позволяющий сравнить величины между категориями. Для визуализации пропорций и долей используйте круговую диаграмму (Pie Chart), но только если количество категорий не превышает 6–7, чтобы избежать перегруженности.
Mathcad позволяет гибко настраивать параметры выбранного графика, что важно учитывать. Например, при большом объеме данных линейный график с большим количеством точек может стать нечитаемым, тогда стоит рассмотреть сглаживание или группировку данных перед построением.
В конечном итоге выбор зависит от задачи: акцент на динамике – линейный график, на распределении – гистограмма, на взаимосвязи – точечный график, на сравнении категорий – столбчатый. Четкое понимание структуры данных и цели анализа гарантирует правильный выбор визуализации в Mathcad.
Подготовка и ввод данных для построения графика
Для построения графика в Mathcad необходимо сначала задать переменные, определяющие оси координат. Если график зависит от функции, создайте переменную для независимой переменной, например, x, задав диапазон значений через оператор диапазона: x := 0, 0.1 .. 10. Такой синтаксис создаст вектор с шагом 0.1 от 0 до 10.
Далее определите функцию или набор значений, которые будут строиться по оси Y. Для функции это обычно выражение, зависящее от x, например: y := sin(x). Для набора данных создайте вектор чисел, соответствующий значениям по оси Y, например: y := [1, 3, 5, 7]. Важно, чтобы длина вектора Y совпадала с количеством точек на оси X.
Если данные поступают из внешнего источника, их можно импортировать с помощью функции импорта или вручную скопировать в Mathcad, придерживаясь формата векторов. Для корректного построения убедитесь, что все числовые данные представлены в одном формате (числа с плавающей запятой или целые).
Проверка данных обязательна: убедитесь в отсутствии пропусков, ошибок ввода и несовпадений размеров массивов. Используйте функции отображения или простые вычисления (например, length(x) и length(y)) для контроля соответствия.
В случаях сложных функций с несколькими переменными задайте все независимые переменные с диапазонами и определите функцию, явно указывая аргументы. Mathcad автоматически интерпретирует выражение и позволит строить график при наличии корректных входных данных.
Настройка осей и масштабирования графика

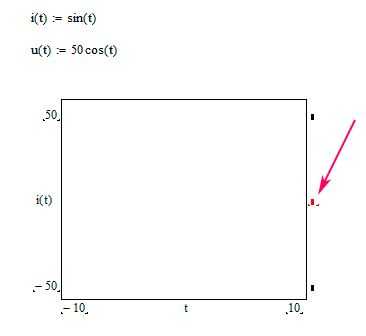

Для точной настройки осей в Mathcad выполните следующие действия:
- Щёлкните по оси, чтобы выделить её. Появится панель параметров оси.
- В поле «Минимум» задайте нижнее значение оси, которое будет началом отсчёта.
- В поле «Максимум» укажите верхний предел оси, чтобы ограничить диапазон отображения данных.
- Для изменения шагов делений используйте поле «Шаг», задав конкретный числовой интервал между метками.
- Активируйте или отключите автоматическое масштабирование, убрав или поставив галочку «Авто» для соответствующего параметра.
Масштабирование графика можно регулировать и вручную:
- Перемещение курсора к углам графика позволит растягивать или сжимать область построения, изменяя видимый диапазон осей.
- Использование колёсика мыши при наведённом курсоре на график увеличивает или уменьшает масштаб, сохраняя пропорции.
При необходимости синхронизации масштаба между осями X и Y установите флажок «Связать оси» в настройках графика. Это гарантирует одинаковое увеличение или уменьшение по обеим осям.
Для точной подгонки отображения данных используйте опцию «Пользовательские границы», где вводятся конкретные числовые значения начала и конца осей, исключая автоматическую подгонку.
В завершение проверьте правильность установки параметров через предпросмотр графика и корректируйте значения для достижения оптимального визуального восприятия.

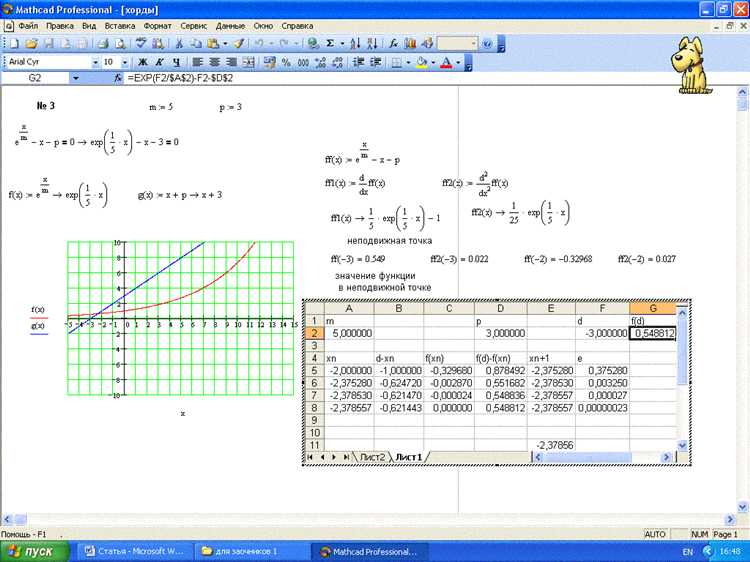

Добавление нескольких функций на один график
В Mathcad для отображения нескольких функций на одном графике создайте массивы значений по оси X и вычислите значения функций для каждого элемента массива. Используйте встроенную функцию построения графиков plot() с несколькими аргументами.
Например, задайте интервал:
x := 0, 0.1 .. 10
Определите функции:
y1 := sin(x)
y2 := cos(x)
Постройте график с двумя функциями:

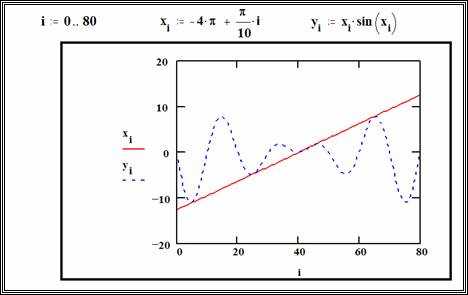

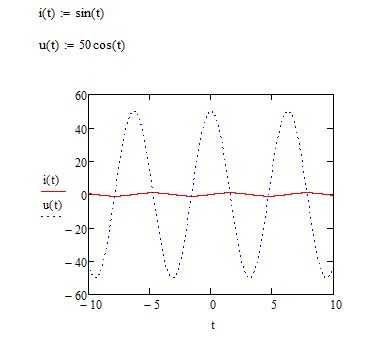

plot(x, y1, «sin(x)», x, y2, «cos(x)»)
Параметры «sin(x)» и «cos(x)» служат подписями для легенды. Можно добавлять до 5 функций одновременно, указывая соответствующие пары аргументов.
Для точной настройки внешнего вида используйте параметры цвета и стиля линий, например, plot(x, y1, «sin(x)», color:=red, style:=solid, x, y2, «cos(x)», color:=blue, style:=dash).
Если функции задаются выражениями, удобно создавать массив значений вручную, чтобы избежать расхождений по длине данных. При добавлении новых функций следите за одинаковым размером массива X и соответствием размеров Y.
Изменение цвета и стиля линий графика
Для изменения цвета линии графика в Mathcad выделите график и в панели свойств найдите раздел «Цвет линии». Там можно выбрать цвет из стандартной палитры или задать RGB-значения для точного оттенка. Цвет линии применяется ко всем построенным на графике кривым, если не указано иное.
Чтобы изменить стиль линии, в тех же свойствах выберите тип линии: сплошная, пунктирная, штрихпунктир и другие. Это особенно полезно при отображении нескольких функций на одном графике для визуального разграничения. Толщину линии настраивают параметром «Ширина линии», который принимает значения в пунктах, обычно от 0,5 до 5.
Если требуется индивидуально изменить цвет и стиль для каждой кривой, выделите конкретную функцию в области графика, затем измените параметры цвета и стиля в панели свойств для этой кривой отдельно. Mathcad сохраняет настройки для каждой линии при последующих изменениях.

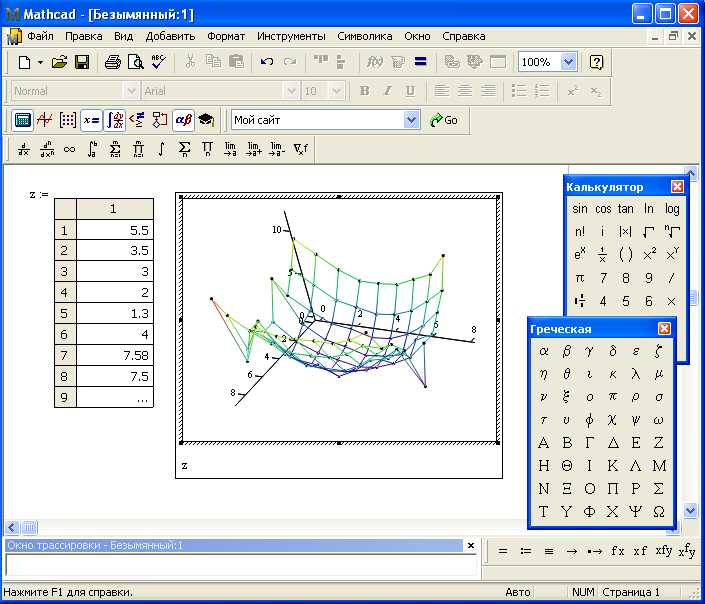

При работе с трехмерными графиками аналогично изменяются параметры линий и поверхностей, где цвет и стиль влияют на восприятие структуры данных. Для повышения читаемости рекомендуется использовать контрастные цвета и четкие линии без излишней толщины.
Добавление подписей и легенды к графику
Для добавления подписей к осям в Mathcad выберите график и дважды кликните на соответствующую ось (X или Y). В появившемся поле введите название оси с указанием единиц измерения, например, Время, с или Температура, °C. Подписи помогают четко идентифицировать переменные и улучшить восприятие данных.
Чтобы добавить заголовок графика, кликните по области графика вне линий построения и введите текст. Заголовок должен быть кратким, отражать основную идею графика, например, Зависимость температуры от времени.
Для создания легенды к графику необходимо использовать функцию «Добавить легенду» в панели инструментов графика. После включения легенды щелкните по каждой линии или точке данных и задайте соответствующее имя, которое будет отображаться в легенде. Имена лучше выбирать короткие, но информативные, например, Эксперимент 1, Модель.
Легенда автоматически располагается в области графика, но её можно перемещать мышью, чтобы не перекрывать важные элементы. Для изменения шрифта и размера текста легенды используйте свойства графика в меню «Формат». Рекомендуется использовать одинаковый стиль подписей и легенды для единообразия.
Если на графике несколько кривых, убедитесь, что каждой кривой соответствует отдельная запись в легенде. Для точного отображения значений кривых используйте цветовую дифференциацию или разные типы линий (сплошная, пунктирная, точечная), что также отражается в легенде автоматически.
Сохранение и экспорт графика из Mathcad
Для сохранения и последующего использования графика в Mathcad применяются несколько методов, позволяющих получить изображения высокого качества и формат, совместимый с другими программами.
- Сохранение графика как изображение:
- Щёлкните правой кнопкой мыши по области графика.
- Выберите пункт «Копировать как изображение» (Copy as Picture).
- В открывшемся диалоговом окне укажите параметры разрешения и цветовой глубины. Для печати рекомендуется устанавливать не менее 300 dpi.
- Вставьте скопированное изображение в любой графический редактор или текстовый документ (например, Word, PowerPoint).
- Экспорт графика в PDF:
- Выделите график мышью или перейдите в область с графиком.
- Выберите в меню Mathcad Файл → Экспорт → В PDF.
- В настройках экспорта укажите диапазон страниц и качество изображения. Рекомендуется выбирать векторный формат, если доступно, чтобы сохранить чёткость при масштабировании.
- Сохраните файл в выбранную папку для последующего использования.
- Экспорт графика через сохранение листа Mathcad:
- Сохраните весь лист Mathcad (.xmcd или .mcd), чтобы сохранить все элементы, включая графики.
- Позволяет при необходимости открывать файл в другой версии Mathcad с сохранением интерактивности графика.
- Советы для повышения качества графиков при экспорте:
- Перед копированием увеличьте масштаб графика в Mathcad для повышения разрешения.
- Используйте экспорт в векторные форматы (PDF, SVG) для дальнейшего редактирования без потери качества.
- Избегайте копирования графиков через скриншоты – качество изображения будет низким.
Вопрос-ответ:
Как добавить простой двумерный график функции в Mathcad?
Для добавления двумерного графика в Mathcad необходимо сначала определить функцию, например, y:=sin(x). Затем выберите инструмент «График XY» на панели рисования. В поле X укажите переменную x, а в поле Y — функцию y. После этого на листе появится график заданной функции. Можно настроить масштаб и внешний вид графика через параметры объекта.
Какие параметры можно изменять в графиках Mathcad и как это сделать?
В Mathcad можно настраивать цвет линий, типы точек, толщину линий, подписи осей, сетку, масштаб и диапазон осей. Для этого нужно кликнуть по графику правой кнопкой мыши и выбрать «Свойства». В открывшемся окне можно задать параметры отображения, включая цвет, тип линии (сплошная, пунктирная), размер шрифта подписей и другие параметры. Эти настройки позволяют сделать график более понятным и информативным.
Как построить несколько функций на одном графике в Mathcad?
Для отображения нескольких функций на одном графике в Mathcad нужно создать для каждой функции отдельный вектор значений по оси Y, но общий вектор по оси X. Например, если x — общий вектор, то y1:=sin(x), y2:=cos(x). Затем при добавлении графика в поле X выбирается вектор x, а в поле Y можно указать несколько функций через запятую: y1, y2. График отобразит все функции на одной координатной плоскости с разными линиями.
Как в Mathcad изменить диапазон осей графика?
Диапазон осей графика в Mathcad регулируется вручную. Для этого необходимо щёлкнуть правой кнопкой по графику и выбрать пункт «Свойства». В разделе осей можно задать минимальные и максимальные значения для осей X и Y. Если оставить поля пустыми, Mathcad выберет диапазон автоматически. Изменение диапазона полезно для подробного рассмотрения интересующего участка функции.
Можно ли добавить на график Mathcad подписи точек и как это сделать?
В Mathcad нет прямой функции для автоматического добавления подписей конкретных точек на графике. Однако можно использовать текстовые поля или примечания, чтобы вручную разместить подписи возле нужных координат. Для этого на листе создают текст и позиционируют его рядом с точкой графика. Такой способ позволяет выделить важные значения или особенности функции на графике.
