Программа Archicad позволяет интегрировать данные из различных форматов файлов, включая PDF. Это открывает возможность использовать чертежи, схемы и другие документы для работы над проектами без необходимости вручную переносить информацию. В этом руководстве подробно рассмотрены шаги, необходимые для успешного импорта PDF в Archicad, а также полезные советы по оптимизации этого процесса.
Шаг 1: Откройте Archicad и создайте новый проект или откройте существующий. Для импорта PDF файл должен быть подготовлен заранее: важно, чтобы он был в хорошем качестве и имел правильную ориентацию.
Шаг 2: В Archicad перейдите в меню Файл и выберите Импортировать – PDF». В появившемся окне выберите нужный файл и нажмите «Открыть». PDF-документ будет загружен в проект как растровое изображение.
Шаг 3: После импорта PDF в Archicad, можно отредактировать его параметры. Используйте инструменты масштабирования для правильной установки масштаба. Если документ имеет несколько страниц, настройте нужную страницу для отображения в рабочем пространстве.
Шаг 4: Для улучшения работы с PDF можно использовать инструмент «Растровый чертеж». Он позволяет точно выровнять загруженный документ, а также настроить его прозрачность и контрастность для оптимальной видимости.

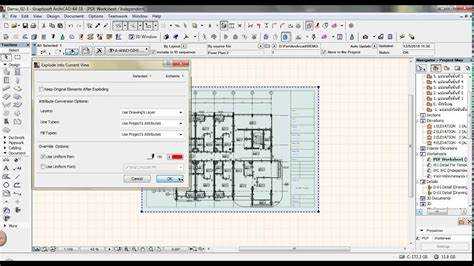

Шаг 5: Если требуется извлечь данные из PDF (например, размеры или аннотации), используйте функцию Преобразовать в вектор. Это позволит перевести элементы изображения в векторный формат, что упрощает их дальнейшую обработку и интеграцию в проект.
Следуя этим шагам, вы сможете легко интегрировать PDF-документы в свои проекты Archicad, минимизируя ошибки и ускоряя рабочий процесс.
Как подготовить PDF файл для импорта в Archicad
Перед импортом PDF в Archicad важно убедиться, что файл подготовлен должным образом. Это позволит избежать проблем с качеством и точностью данных в проекте.
1. Проверьте разрешение файла. Оптимальное разрешение для PDF документа – 300 dpi. Чем выше разрешение, тем четче будет изображение после импорта. Низкое разрешение может привести к пикселизации и потере деталей, что ухудшит качество работы с планами.
2. Удалите лишние элементы. Убедитесь, что PDF файл содержит только необходимые элементы – линии, размеры, текст и другие объекты, которые должны быть видны в Archicad. Удалите из файла ненужные слои, аннотации или элементы, которые могут помешать точности в дальнейшем проектировании.
3. Проверьте слои в PDF. Archicad поддерживает импорт слоев, что позволяет работать с разными частями документа отдельно. Если в вашем PDF содержатся различные слои (например, для планов, разрезов, фасадов), убедитесь, что они правильно настроены и могут быть корректно распознаны в процессе импорта.
4. Конвертация в векторный формат. Если ваш PDF содержит растровые изображения, их качество при импорте в Archicad может быть ниже, чем при работе с векторными объектами. По возможности, преобразуйте все элементы в векторный формат, чтобы обеспечить точность и возможность редактирования после импорта.
5. Используйте совместимые версии PDF. Archicad поддерживает работу с PDF файлами версии 1.4 и выше. Убедитесь, что ваш файл не использует нестандартные или устаревшие версии, которые могут быть несовместимы с программой.
6. Сохраните PDF в правильной ориентации. Убедитесь, что страницы в PDF находятся в правильной ориентации (горизонтальной или вертикальной). Несоответствие ориентации документа может затруднить корректный импорт и потребовать дополнительных усилий для его корректировки в Archicad.
Выбор подходящего метода импорта PDF в Archicad
При импорте PDF в Archicad необходимо учитывать несколько факторов, чтобы выбрать оптимальный метод. В зависимости от структуры PDF-файла и требуемой точности, каждый из методов имеет свои особенности.
Первый метод – использование команды «Импорт» для включения PDF как изображения. Этот способ подходит для ситуаций, когда нужно просто добавить чертеж или карту в проект без необходимости редактировать содержимое. В этом случае PDF будет обработан как растровое изображение. Этот метод хорошо подходит для архивных документов или материалов, которые не нужно менять.
Если необходимо перенести в Archicad векторные данные, то следует использовать команду «Импорт векторного PDF». Archicad позволит распознать линии и объекты, преобразовав их в редактируемые элементы. Такой способ идеально подходит для схем и чертежей, где точность и возможность дальнейшей работы с объектами критична.
Для более сложных документов, содержащих как векторные, так и растровые элементы, можно воспользоваться специализированными плагинами или сторонними инструментами для преобразования PDF в формат DXF или DWG, которые Archicad поддерживает нативно. Это особенно полезно для проектов, где требуется высокая точность геометрии.
Если PDF-файл включает текстовые блоки, который нужно перенести в проект, рекомендуется воспользоваться функцией «Распознавание текста» (OCR). Однако этот метод работает лучше с документами, где текст структурирован и хорошо виден. Для нечетких изображений или текстов, расположенных на сложных фонах, качество распознавания может снижаться.
Важно учитывать также разрешение исходного PDF. Для растровых файлов низкого разрешения будет труднее достичь точности при масштабировании. Рекомендуется проверять исходное качество документа перед импортом, чтобы избежать ошибок в масштабировании и отображении.
Настройки при импорте PDF: разрешение и масштаб
При импорте PDF в Archicad важно правильно настроить разрешение и масштаб, чтобы документ отображался в нужных пропорциях и с требуемой детализацией.
Разрешение PDF влияет на чёткость линий и текстов, особенно если документ содержит сложные детали. Archicad позволяет выбрать разрешение при импорте, оптимальное значение зависит от назначения: для чертежей достаточно 300 DPI, для документов с текстом или мелкими деталями лучше установить 600 DPI. Излишне высокое разрешение приведёт к увеличению размера файла и снижению производительности программы.
Масштаб важен для корректного отображения и работы с импортированным документом. Archicad позволяет задать масштаб вручную при импорте. Чтобы избежать ошибок, нужно точно определить размер документа в PDF. Программа автоматически определяет масштаб в случае, если в PDF присутствуют аннотированные размеры или линейки, однако иногда этот параметр нужно уточнить вручную.
Для точного соответствия масштаба рекомендуется использовать PDF с векторными графиками, так как растровые изображения могут терять качество при изменении масштаба. Если масштабы в документе нестабильны, например, для разных участков чертежа, важно настроить единый масштаб для всего файла, чтобы избежать искажений.
Также стоит учитывать, что при низком разрешении или неправильном масштабе некоторые детали могут быть нечёткими, что осложнит дальнейшую работу с документом. Проверяйте качество изображения после импорта и, если нужно, корректируйте параметры разрешения и масштаба для достижения оптимального результата.
Как правильно расположить PDF на чертеже Archicad
После импорта PDF в Archicad важно правильно разместить его на чертеже, чтобы обеспечить точность и удобство работы. Вот шаги, которые помогут вам это сделать:
1. Выбор подходящего вида
Перед размещением PDF определитесь, на каком виде чертежа он будет отображаться. Выберите план, разрез или фасад, в зависимости от того, какой тип информации вы хотите наложить на чертеж.
2. Масштабирование PDF
Импортированный PDF может не совпадать с масштабом вашего проекта. Для точной подгонки используйте инструмент Масштаб (Scale) в Archicad. Для этого необходимо задать известную длину на PDF и подогнать масштаб документа так, чтобы он совпал с реальными размерами чертежа.
3. Размещение с использованием координат
После импорта PDF он будет располагаться в произвольном месте на чертеже. Чтобы точно разместить его, используйте координаты. Применяйте команду Перемещение (Move), задав точку отсчета, например, угол или центр чертежа. Это поможет вам правильно позиционировать документ относительно других элементов.
4. Ориентация и угол наклона
Если PDF имеет неправильную ориентацию (например, повёрнут на 90°), используйте инструмент Поворот (Rotate). Определите угол наклона и корректно ориентируйте документ по оси X или Y. Таким образом, ваш PDF будет правильно отображаться на чертеже, что особенно важно для точности работы.
5. Регулировка прозрачности
Чтобы PDF не перекрывал другие элементы чертежа, можно настроить его прозрачность. Это делается через свойства объекта, где вы можете выбрать процент прозрачности и тем самым улучшить видимость всех слоёв вашего проекта.
6. Использование привязок
Для точного выравнивания PDF с другими элементами используйте привязки (snap). Активировав привязку, вы сможете точно разместить PDF относительно ключевых точек, например, углов, линий или осевых отметок.
7. Сохранение и проверка
После того как вы расположили PDF, проверьте его на разных масштабах и в разных режимах просмотра. Убедитесь, что он правильно ложится на чертеж и не вызывает ошибок при дальнейшей работе с проектом.
Работа с векторными и растровыми элементами в импортированном PDF
При импорте PDF в Archicad важно различать векторные и растровые элементы, так как каждый тип данных требует индивидуального подхода для дальнейшей работы.
Векторные элементы
Векторные элементы, такие как линии, дуги и текст, представляют собой графику, которая сохраняет четкость при любом масштабе. Когда PDF содержит векторные данные, Archicad позволяет работать с ними как с объектами, подходящими для редактирования.
- Редактирование линий и объектов: Векторные линии можно использовать для построения стен, осей и других архитектурных элементов. Вы можете выделить векторные объекты и перетаскивать их или изменять их свойства через инструменты редактирования.
- Группировка объектов: В Archicad можно группировать векторные объекты для удобства дальнейшего редактирования. Для этого используйте команду «Группировать» в контекстном меню.
- Преобразование в 3D-объекты: Если векторные элементы представляют контуры, их можно преобразовать в трехмерные объекты, например, при помощи инструментов для создания стен или рельефа.
Растровые элементы
Растровые изображения, такие как фотографии или сканированные чертежи, представляют собой пиксельные данные. В Archicad такие элементы используются как фоновые изображения, которые не поддаются редактированию в стандартном виде, но могут быть полезны для точной ориентации в проекте.
- Добавление растрового изображения: Растровое изображение можно вставить в качестве фона для дальнейшего трассирования. Используйте команду «Изображение» для добавления файла в рабочее пространство.
- Настройка прозрачности: Для работы с растровыми изображениями полезно уменьшить их непрозрачность, чтобы облегчить процесс наложения новых элементов и трассировки.
- Использование растровых данных в качестве ориентира: В Archicad можно задать растровому изображению соответствующие масштабы, что поможет точно воссоздать элементы проекта на основе старых чертежей.
Общие рекомендации
- Сохранение качества: При работе с PDF важно выбирать правильные настройки импорта, чтобы избежать потери качества данных. Используйте высокое разрешение для растровых элементов и поддерживайте четкость векторных объектов.
- Удаление лишних элементов: Если PDF содержит нежелательные объекты, такие как ненужный фон или помехи, можно удалить их перед импортом или на этапе постобработки в Archicad.
- Проверка масштаба: Перед началом работы убедитесь, что масштаб вектора или растрового изображения соответствует проекту. При необходимости используйте инструменты для коррекции масштаба и ориентации.
Как редактировать и сохранять импортированные PDF-файлы в Archicad
После импорта PDF-файла в Archicad его можно редактировать с помощью нескольких инструментов, доступных в программе. Однако стоит отметить, что Archicad не предоставляет полноценной функциональности для прямого редактирования содержимого PDF, таких как текст или изображения. Вместо этого, изменения можно внести через корректировку привязок и размещение в рабочем пространстве.
Редактирование PDF в Archicad: После того как файл был импортирован в проект, он становится привязанным к определённой области. Чтобы начать редактирование, используйте инструмент «Селекция» для изменения положения и масштаба. Чтобы изменить видимость или добавить другие слои, используйте параметры, доступные через контекстное меню (правый клик по PDF). Здесь можно настроить прозрачность, цвет или контуры линии.
Если требуется переместить или изменить ориентацию изображения, можно воспользоваться инструментом «Трансформация», доступным в верхней панели инструментов. Это даст возможность точно установить PDF-файл в нужной позиции относительно чертежа.
Сохранение изменений: После внесения необходимых корректировок важно сохранить файл правильно. Archicad позволяет сохранить проект с интегрированным PDF в формате *.pla. Чтобы экспортировать его, выберите «Файл» – «Сохранить как…» и выберите нужный формат. Однако стоит помнить, что изменения внутри PDF не сохраняются как изменения в векторном формате, а только как отредактированные ссылки на файл.
Если необходимо сохранить PDF-файл в формате, который будет доступен для дальнейшего редактирования, рекомендуется использовать сторонние программы для редактирования PDF перед импортом в Archicad, такие как Adobe Acrobat или другие редакторы.
Импорт в качестве фона: Для более точного расположения PDF на чертеже можно использовать его как фоновое изображение. В этом случае Archicad позволяет настроить его как подложку, которая будет скрыта во время печати, но доступна для работы на экране.
Таким образом, редактирование и сохранение PDF в Archicad сводится к управлению позициями, ориентацией и визуальными настройками файла, но полноценное изменение содержимого возможно только с помощью внешних редакторов.
Вопрос-ответ:
Как импортировать PDF в Archicad?
Для импорта PDF в Archicad нужно сначала открыть сам проект в программе. Затем, в меню «Файл» выберите пункт «Импортировать», а потом — «Импорт PDF». В диалоговом окне выберите файл, который хотите загрузить, и укажите настройки для правильного отображения документа. После этого PDF откроется в вашем проекте, и вы сможете работать с ним как с обычной графикой.
Можно ли редактировать PDF-файл после импорта в Archicad?
После импорта PDF в Archicad сам файл остается в виде изображения, и его редактировать в прямом смысле этого слова нельзя. Однако вы можете изменять его масштаб, перемещать или даже обрезать, если это необходимо для работы с проектом. Для более точной работы рекомендуется использовать его как подложку и вносить изменения в модели через инструменты Archicad.
Какие настройки важно учитывать при импорте PDF в Archicad?
При импорте PDF в Archicad стоит обратить внимание на два ключевых параметра: масштаб и ориентацию документа. Важно правильно выбрать масштаб, чтобы размеры на PDF соответствовали реальным размерам в проекте. Также убедитесь, что ориентация документа соответствует вашей рабочей области в Archicad, чтобы избежать искажения изображения. Если PDF содержит несколько страниц, необходимо указать, какую страницу или диапазон страниц вы хотите импортировать.
Почему PDF может не импортироваться в Archicad?
Существует несколько причин, по которым PDF может не импортироваться в Archicad. Во-первых, сам файл может быть поврежден или иметь нестандартный формат, который не поддерживается программой. Во-вторых, может быть проблема с совместимостью версии Archicad и формата PDF. Убедитесь, что у вас установлена последняя версия Archicad, а также попробуйте конвертировать PDF в другой формат, например, в изображение, и затем импортировать его.
