Как компилировать toolbox antenna matlab

Набор инструментов Antenna Toolbox в MATLAB предоставляет обширные средства для моделирования, анализа и визуализации антенн различной конфигурации. Однако при необходимости интеграции этих моделей в автономные приложения или ускорения расчетов в среде без графического интерфейса требуется компиляция кода. Этот процесс требует строгого соблюдения последовательности действий и учета особенностей среды MATLAB Compiler.

Перед компиляцией необходимо убедиться в наличии лицензии на MATLAB Compiler и установленной версии Antenna Toolbox, совместимой с текущей средой MATLAB. Неподдерживаемые версии могут вызвать ошибки при генерации исполняемого кода. Также следует проверить, что все используемые функции и объекты Antenna Toolbox поддерживаются компилятором. Например, объекты типа dipole, patchMicrostrip и функции impedance, pattern допустимы к компиляции, тогда как функции с интерактивной графикой могут быть ограничены.

Рекомендуется использовать команду compiler.build.standaloneApplication или интерактивный инструмент Application Compiler для создания независимых приложений. В коде необходимо избегать вызовов функций, требующих GUI, и убедиться в наличии всех зависимостей. Перед финальной сборкой целесообразно провести тестирование скрипта с использованием команды mcc -n, которая выявляет потенциальные проблемы компиляции на раннем этапе.

Компиляция скриптов с использованием Antenna Toolbox позволяет интегрировать антенны в более крупные системы, такие как расчёт электромагнитной совместимости или оптимизация топологии при помощи алгоритмов машинного обучения, без необходимости запуска полноценного MATLAB. Это особенно важно при работе в ограниченных вычислительных средах или при построении сервисов на стороне сервера.

Настройка путей и зависимостей для компиляции Antenna Toolbox

Перед компиляцией Antenna Toolbox необходимо указать точные пути к исходным файлам и внешним библиотекам. Откройте MATLAB и убедитесь, что текущая рабочая директория содержит все необходимые файлы: скрипты, функции и ресурсы, относящиеся к Antenna Toolbox.

Добавьте путь к исходным модулям с помощью команды:

addpath(genpath('путь_к_папке_AntennaToolbox'));

Для сохранения настроек пути после перезапуска MATLAB выполните:

savepath;

Если Toolbox зависит от сторонних библиотек, таких как Signal Processing Toolbox или Phased Array System Toolbox, проверьте их наличие командой:

ver;

Если нужные модули отсутствуют, используйте команду:

matlab.addons.install('путь_к_addon.mltbx');

При использовании MEX-файлов, убедитесь в корректной настройке компилятора через:

mex -setup C++

Проверьте переменную MEXOPTS, если требуется использовать специфические ключи компиляции. Также настройте переменные среды, если задействованы внешние библиотеки, например:

setenv('LIBRARY_PATH', 'путь_к_библиотеке');

После настройки путей рекомендуется выполнить тестовую сборку с использованием ключевых функций, чтобы убедиться в корректности конфигурации.

Подготовка пользовательских антенн к интеграции в скомпилированное приложение

Перед компиляцией необходимо убедиться, что пользовательская антенна определена как объект класса, совместимого с antenna или customAntenna из Antenna Toolbox. Используйте строго имена файлов и переменных, соответствующие требованиям MATLAB Coder: без пробелов, специальных символов и с предсказуемыми именами функций.

Для интеграции пользовательской антенны необходимо экспортировать её параметры в структуру с полями, описывающими геометрию и материалы. Пример структуры:

Если антенна содержит пользовательскую геометрию, реализованную с использованием geometryFromEdges или multicylinder, необходимо обеспечить экспорт всей геометрии в формате STL или сохранить параметры генерации в отдельной MATLAB-функции, вызываемой внутри приложения.

Вычисления, связанные с антенной (например, impedance, pattern, sparameters), должны быть вынесены в отдельные функции с поддержкой генерации кода (codegen). Эти функции не должны содержать интерактивных вызовов (ui*, figure), так как они не поддерживаются в автономных приложениях.

Перед компиляцией убедитесь, что все используемые функции антенны помечены директивой %#codegen. Не используйте анонимные функции и конструкции eval внутри определения антенны. Все параметры должны передаваться явно через аргументы.

Проверьте работоспособность подготовленных антенн в режиме генерации кода с помощью команды:

codegen myAntennaFunction -args {inputStruct}

Результат должен быть пригоден для вызова без использования MATLAB-интерфейса. Если используются объекты pcbStack, их параметры должны быть заданы строго численно: без символьных выражений или зависимостей от глобальных переменных.

Использование функции compiler.build.standaloneApplication для Antenna Toolbox

Функция compiler.build.standaloneApplication применяется для создания исполняемых приложений на базе MATLAB-кода, использующего возможности Antenna Toolbox. Для успешной компиляции необходимо предварительно убедиться в наличии установленного MATLAB Compiler и лицензии на Antenna Toolbox.

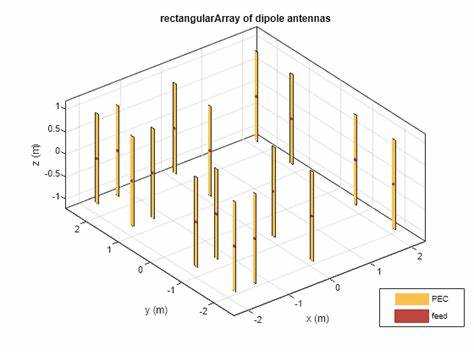

Перед вызовом функции компиляции подготовьте основной файл скрипта или функцию, содержащую операции с объектами типа dipole, rectangularArray и другими элементами библиотеки. Пример вызова:

compiler.build.standaloneApplication('analyzeAntenna.m', 'OutputDir', 'outApp')

Убедитесь, что все используемые функции поддерживаются для компиляции. Некоторые методы визуализации, например pattern и show, требуют наличия графической среды и могут вызвать ошибки при выполнении скомпилированного приложения в системах без GUI.

Для корректной работы в автономном режиме рекомендуется избегать интерактивных компонентов и использовать функции анализа, возвращающие числовые данные, такие как impedance, returnLoss, sparameters. Все входные параметры следует передавать через аргументы командной строки или заранее сохранённые MAT-файлы.

После компиляции в каталоге outApp появится исполняемый файл и необходимые зависимости. Для запуска на целевом компьютере потребуется MATLAB Runtime соответствующей версии, которую можно включить в установочный пакет через MATLAB Compiler.

Решение проблем с отсутствующими библиотеками при компиляции

• Убедитесь, что установлен полный набор MATLAB Compiler SDK и поддерживаемая версия MATLAB Coder. Antenna Toolbox требует этих компонентов для генерации C/C++ кода.
• Проверьте наличие заголовочных файлов и бинарных библиотек в каталоге $MATLABROOT/extern/lib и $MATLABROOT/extern/include. При их отсутствии выполните переустановку соответствующих компонентов через MATLAB Add-On Explorer.
• При использовании стороннего компилятора (например, GCC на Linux) настройте переменные среды LD_LIBRARY_PATH или DYLD_LIBRARY_PATH так, чтобы они указывали на каталоги с библиотеками MATLAB.
• Если используется Microsoft Visual Studio, убедитесь, что путь к библиотекам MATLAB добавлен в параметры проекта: Project Properties → VC++ Directories → Library Directories.
• При ошибках вида undefined reference to 'mxCreateDoubleMatrix' добавьте вручную библиотеку libmx.lib (или libmx.so на Linux) в команду линковки.
• Проверьте зависимости с помощью ldd (Linux) или Dependency Walker (Windows), чтобы выявить отсутствующие динамические библиотеки во время выполнения.
• Если используется кастомная библиотека или сторонний API, убедитесь, что соответствующие .h и .lib/.so файлы доступны и правильно указаны в параметрах компиляции.

Следование этим рекомендациям позволяет устранить ошибки, связанные с отсутствием библиотек, и обеспечить успешную компиляцию проектов с использованием Antenna Toolbox.

Проверка работоспособности скомпилированного приложения с антенными моделями

После компиляции приложения с использованием Antenna Toolbox необходимо убедиться в корректности работы с антенными объектами и их визуализацией. В первую очередь проверьте, что загружаемые .mat-файлы с параметрами антенн корректно распознаются и создаются объекты типа dipole, patchMicrostrip или другие, предусмотренные в коде.

Запустите скомпилированное приложение и выполните генерацию модели антенны с заданными параметрами. Например, при создании диполя с длиной 0.5 метра и радиусом 0.001 метра убедитесь, что команда построения не вызывает ошибок, а визуализация через pattern или show отображается корректно. В случае отсутствия графиков проверьте наличие необходимых зависимостей, таких как MATLAB Runtime и доступ к библиотекам визуализации.

Особое внимание уделите проверке функций расчёта характеристик: КСВН (VSWR), диаграмма направленности, импеданс. Все численные значения должны совпадать с результатами, полученными в интерактивной среде MATLAB. Например, для резонансной частоты 1.5 ГГц значения VSWR не должны превышать 2.0 при корректно подобранных параметрах антенны.

Проверьте работу с пользовательским вводом. Некорректные параметры (например, отрицательная длина или частота) должны обрабатываться с выдачей понятных сообщений об ошибке. Это критично для предотвращения некорректных расчётов в скомпилированной среде без возможности отладки на лету.

Для полной уверенности в стабильности выполните тестирование на другой системе без установленного MATLAB, используя только MATLAB Runtime. Убедитесь, что приложение запускается, корректно отображает графику, и обрабатывает все тестовые сценарии без сбоев.

Автоматизация сборки Antenna Toolbox через скрипты MATLAB

Для автоматизации компиляции Antenna Toolbox целесообразно использовать MATLAB-скрипты с вызовом функции mex или специализированных сборочных функций, предоставляемых Toolbox. Такой подход позволяет интегрировать сборку в CI/CD-процессы и ускорить повторяемое развертывание.

Первый шаг – подготовка файла скрипта, в котором задаются пути к исходным файлам, необходимые флаги компиляции и параметры среды. Используйте функцию fullfile для формирования корректных путей вне зависимости от ОС.

В скрипте следует явно указывать архитектуру целевой платформы с помощью опции -arch в вызове mex. Это обеспечивает совместимость и исключает ошибки при запуске собранного компонента.

Для ускорения отладки рекомендуется реализовать флаг переключения между режимами «отладка» и «релиз», управляя параметрами компиляции – например, добавлением -g для генерации отладочной информации.

Автоматическую очистку временных файлов и старых сборок реализуйте через вызов delete с масками для файлов *.mex* и *.obj, что снижает вероятность накопления мусора и ошибок компиляции.

Наконец, рекомендуется использовать функцию batch или parfor для параллельной компиляции нескольких компонентов, если Toolbox содержит независимые модули, что значительно сокращает время сборки.

Вопрос-ответ:

Как выполнить компиляцию набора инструментов Antenna Toolbox в MATLAB?

Компиляция набора инструментов Antenna Toolbox в MATLAB обычно происходит через использование встроенных функций для создания автономных приложений или пакетов. Для этого необходимо подготовить исходные файлы, проверить наличие всех зависимостей, а затем применить команду компиляции, например, `mcc` с нужными параметрами. Важно удостовериться, что версия MATLAB поддерживает нужные опции компиляции, а также правильно указать пути к библиотекам и файлам проекта.

Какие ошибки могут возникнуть при компиляции Antenna Toolbox, и как их исправить?

Одной из распространённых проблем при компиляции Antenna Toolbox является отсутствие необходимых библиотек или несовместимость версий MATLAB и инструментов. Также могут появиться ошибки, связанные с неправильным указанием путей или отсутствием доступа к файлам. Для устранения таких ошибок следует проверить наличие всех компонентов, убедиться, что пути заданы корректно, а также использовать официальную документацию для настройки параметров компиляции. Иногда помогает обновление MATLAB или повторная установка пакета.

Можно ли использовать скомпилированный Antenna Toolbox на компьютере без установленного MATLAB?

Да, после компиляции можно получить автономное приложение, которое запускается без установленного MATLAB. Для этого при компиляции создаётся исполняемый файл, использующий MATLAB Runtime — среду выполнения, которую можно бесплатно скачать и установить отдельно. Важно обеспечить, чтобы версия MATLAB Runtime совпадала с версией MATLAB, в которой была произведена компиляция. Это позволит использовать инструменты Antenna Toolbox на машинах без полной установки MATLAB.

Какие преимущества даёт компиляция набора инструментов Antenna Toolbox в MATLAB?

Компиляция позволяет создать самостоятельные приложения или модули, которые можно запускать вне среды MATLAB, что удобно для распространения разработанных решений. Такой подход упрощает интеграцию с другими программными продуктами и снижает зависимость от лицензий MATLAB. Кроме того, скомпилированные программы работают быстрее, поскольку не требуют интерпретации кода в реальном времени, а также повышается защита исходного кода от изменений.
