Как конвертировать из 3d max в archicad

При переносе моделей из 3ds Max в Archicad чаще всего теряются материалы, текстуры, группы и структура слоёв. Это особенно критично при работе с высокополигональными визуализациями, предназначенными для интеграции в рабочую документацию. Чтобы избежать потерь, необходима чёткая последовательность экспорта и импорта с соблюдением форматов и настроек.

Оптимальный путь – использовать формат .FBX. Он поддерживает геометрию, материалы, UV-координаты и иерархию объектов. В 3ds Max перед экспортом следует применить модификатор Reset XForm ко всем объектам, объединить дублирующиеся материалы и убедиться, что текстуры прописаны в относительных путях.

В Archicad необходимо активировать аддон FBX Add-On, иначе импорт будет недоступен. При импорте важно выбрать опцию Maintain Hierarchy и задать точный масштаб, совпадающий с исходной сценой. Для сохранения материалов желательно отключить автоматическое переназначение шейдеров Archicad и использовать ручную настройку поверхностей.

Если требуется перенос анимации камер или света, используется промежуточный экспорт в .3ds или .dae, но это приводит к частичной потере информации. В таких случаях предпочтительнее дублировать освещение вручную уже в среде Archicad, а камеры фиксировать по координатам через экспорт параметров в XML или CSV.

Как конвертировать 3d max в Archicad без потери данных

Для переноса модели из 3ds Max в Archicad без искажений геометрии и структуры необходимо использовать промежуточные форматы, поддерживающие корректную передачу материалов и объектов. Оптимальный вариант – формат .SKP (SketchUp), который Archicad распознаёт с сохранением структуры сцены.

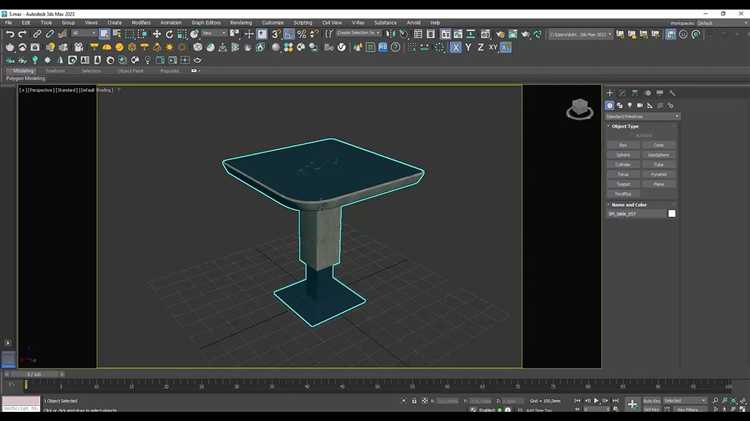

В 3ds Max откройте готовую модель, проверьте, чтобы все объекты были сгруппированы логически. Перед экспортом выполните Reset XForm на каждом элементе – это устранит возможные искажения при импорте. Удалите лишние модификаторы и проверьте масштаб сцены в миллиметрах или метрах, чтобы избежать несовпадений в размерах.

Экспортируйте сцену в формате .SKP, используя плагин SimLab SketchUp Exporter или встроенную функцию, если доступна. Убедитесь, что включена опция Preserve Hierarchy и экспортируются текстуры.

В Archicad откройте или импортируйте файл .SKP через команду Файл → Внешние данные → Импортировать. В появившемся окне выберите Преобразовать элементы в объекты GDL, чтобы сохранить максимальную редактируемость. Отключите автоматическое объединение геометрии – это сохранит оригинальную структуру модели.

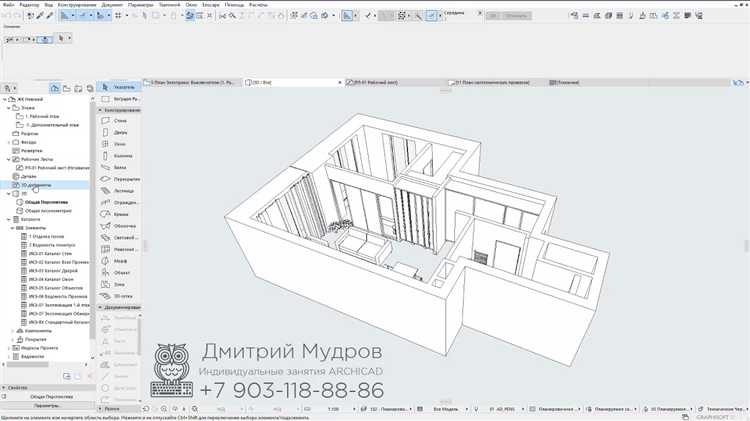

После импорта проверьте совпадение координат и масштаба. Если элементы сцены некорректно сориентированы, используйте инструмент Повернуть и настройку Глобальные координаты. Убедитесь, что все текстуры подгружены правильно: для этого откройте Центр атрибутов → Материалы поверхностей.

Для моделей со сложной геометрией рекомендуется использовать формат .OBJ с генерацией файла .MTL для материалов. При импорте в Archicad через модуль OBJ Import Add-On отключите объединение по материалам и включите экспорт UV-карт, если текстуры должны остаться на своих местах.

Сложные сцены, содержащие анимацию, источники света и камеры, лучше предварительно упростить, так как эти элементы не поддерживаются в Archicad и могут вызвать сбои при импорте.

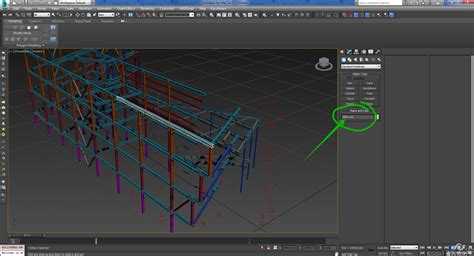

Подготовка модели в 3ds Max перед экспортом: удаление лишней геометрии и оптимизация сцены

Перед экспортом модели из 3ds Max в Archicad важно минимизировать вес сцены и исключить элементы, которые не участвуют в архитектурной части проекта. Это снижает вероятность ошибок при импорте и ускоряет работу в Archicad.

• Удалите все вспомогательные объекты: камеры, источники света, дубликаты, временные геометрические формы, оставшиеся после моделирования. Выделите их через селекцию по классу (например, с помощью фильтра Selection Sets).
• Сгруппируйте элементы, относящиеся к одной конструкции (например, стены, перекрытия, кровля), чтобы упростить контроль структуры сцены.

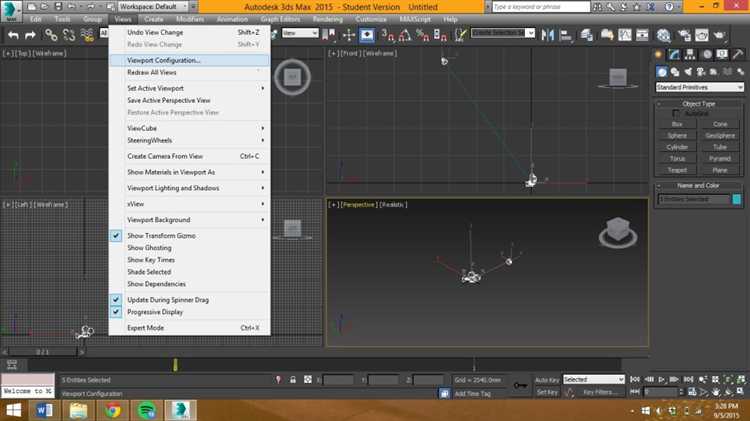

• Удалите скрытые и невидимые объекты. Используйте команды Tools → Manage Layers и Scene Explorer, чтобы быстро найти и исключить ненужные элементы.
• Проверьте наличие наложенной геометрии (оверлапов). Используйте STL Check или ProOptimizer для выявления и устранения таких участков.
• Оптимизируйте плотность полигонов. Для крупных объектов без мелких деталей применяйте ProOptimizer с коэффициентом редукции 50–80%, сохраняя при этом геометрию, необходимую для точной передачи формы.
• Удалите неиспользуемые материалы и текстуры. Откройте Material Editor и примените команду Utilities → Condense Material Editor Slots, затем очистите сцену через File → File Properties → Summary Info.
• Проверьте масштаб. Все объекты должны быть приведены к реальным размерам (метры или миллиметры), соответствующим настройкам проекта Archicad. Убедитесь, что System Unit Setup и Display Unit Scale заданы корректно.
• Примените Reset XForm ко всем объектам после масштабирования или зеркалирования, затем выполните Collapse для сохранения трансформаций.

Только после этих шагов можно переходить к экспортированию модели в формат, совместимый с Archicad (например, .3ds, .obj или .fbx), с минимальным риском потери структуры или геометрических данных.

Выбор подходящего формата экспорта из 3ds Max: FBX, OBJ или 3DS

FBX – оптимальный формат для передачи данных из 3ds Max в Archicad. Он сохраняет геометрию, иерархию объектов, материалы, текстуры, анимацию камер и свет. Для корректного экспорта следует отключить опцию «Animation» и включить «Embed Media», чтобы сохранить текстуры внутри файла. Не рекомендуется использовать форматы FBX версии выше 2014, так как Archicad может не поддерживать новые параметры.

OBJ – менее функциональный, но полезен для переноса чистой геометрии. Он не сохраняет иерархию сцен и не поддерживает сложные материалы. Однако подходит при экспорте статических моделей без необходимости в точной передаче текстур. Для корректной передачи масштабов требуется вручную установить единицы измерения перед экспортом.

3DS – устаревший формат с ограничением в 65 000 полигонов на объект, потерей вложенных структур и примитивной поддержкой материалов. Его использование оправдано только при работе с очень старыми версиями Archicad или при наличии специфических требований к совместимости.

При выборе между этими форматами приоритет следует отдавать FBX, при условии соблюдения требований к совместимости по версии. OBJ целесообразен для простых моделей, 3DS – исключительно в случае отсутствия альтернатив.

Настройки экспорта FBX в 3ds Max для сохранения материалов и координат

Перед экспортом убедитесь, что сцена организована: объекты сгруппированы, применены трансформации (Reset XForm), назначены финальные материалы. Это снижает риск ошибок при импорте в Archicad.

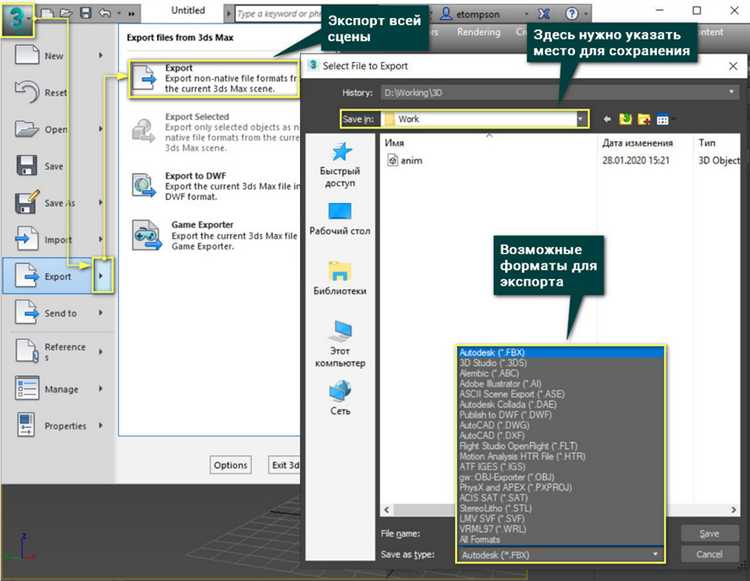

В диалоговом окне Export Selected выберите формат FBX. Нажмите Options, чтобы открыть настройки.

Geometry:

• Снимите флаг Triangulate, если планируется дальнейшее редактирование геометрии в Archicad.
• Активируйте Smoothing Groups – это сохранит визуальные переходы между полигонами.
• Оставьте Preserve Instances, если в сцене есть повторяющиеся объекты (важно для оптимизации).

Axis Conversion:

• Установите Up Axis: Z-up, чтобы избежать переворота модели.

Units:

• Убедитесь, что Automatic включён. Это сохранит метры или миллиметры в соответствии с настройками сцены.

Animation:

• Отключите Animation, если экспортируется статическая модель.

Embed Media:

• Включите Embed Media, чтобы материалы, текстуры и карты координат UV были вложены в файл FBX.

File Format:

• Выберите FBX 2013 или FBX 2014/2015 – они корректно интерпретируются Archicad без потерь материалов.

После экспорта проверьте файл в стороннем просмотрщике (например, Autodesk FBX Review), чтобы убедиться в корректности координат, сглаживания и наличия текстур.

Импорт FBX-файла в Archicad через команду «Сценарий GDL объекта»

Для корректного импорта модели из 3ds Max в Archicad через формат FBX необходимо предварительно экспортировать объект из 3ds Max с учетом следующих параметров: единицы измерения – метры, активированы опции Preserve Instances и Embed Media, отключён экспорт камеры и источников света.

В Archicad нет прямой поддержки формата FBX, поэтому используется промежуточный конвертер, например, Blender. FBX открывается в Blender, где затем модель экспортируется в формат OBJ или 3DS. Однако существует способ прямой интеграции FBX-контента через команду «Сценарий GDL объекта», но требует ручной подготовки скрипта.

После экспорта из 3ds Max откройте файл FBX в любой утилите, поддерживающей FBX и экспортирующей в ASCII-формат (например, Autodesk FBX Converter). Далее вручную извлекаются координаты вершин, нормали и полигоны. На основе этих данных составляется GDL-скрипт с использованием команд VERT, PVERT, BODY. Каждая вершина прописывается через COOR, грани – через PGON.

Созданный текст сохраняется с расширением .gdl и открывается в Archicad через редактор объектов. В окне GDL-скрипт 3D вставляется весь сгенерированный код. После компиляции объект становится доступным в библиотеке Archicad.

Для оптимизации загрузки рекомендуется упрощать модель в 3ds Max до экспорта: удалять мелкие детали, объединять геометрию, использовать инстансы. Текстуры прикрепляются отдельно через интерфейс Archicad, поскольку автоматическая передача материалов через GDL невозможна.

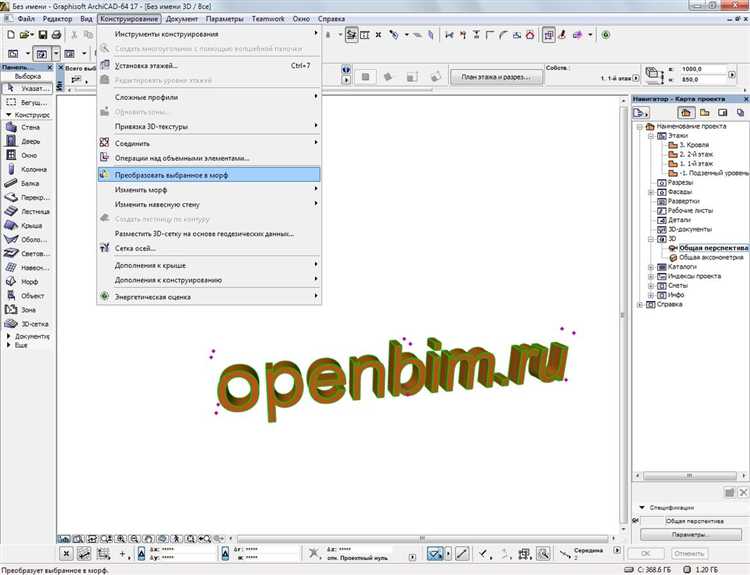

Преобразование геометрии в Archicad в строительные элементы: стены, перекрытия, объёмы

Стены лучше формировать из плоскостей, выровненных по оси, с последующим назначением параметров толщины и высоты. Для этого необходимо вручную настроить свойства полученного конвертированного объекта, либо использовать инструмент «Преобразовать в стену». Прямое импортирование сложных объектов без разбиения на составляющие приводит к потере возможности редактирования параметров стен.

Перекрытия создаются из горизонтальных поверхностей, рекомендуется сгруппировать плоские полигоны и применить функцию «Преобразовать в перекрытие». Важно проверить ориентацию нормалей поверхностей: неправильное направление может привести к ошибкам отображения и проблемам при расчётах.

Объёмы сложной формы требуют предварительного упрощения в 3ds Max, разбивки на логические блоки, которые потом импортируются в Archicad как отдельные тела. Для сохранения параметрических свойств в Archicad следует использовать встроенные инструменты «Объём» с последующим редактированием параметров. Это улучшает взаимодействие с другими элементами модели и позволяет избежать конвертации в неуправляемую сетку.

Обязательна проверка точности геометрии после импорта, особенно в местах сопряжения элементов. Несовпадения нужно корректировать через редактирование узлов или привязку к сетке Archicad. Таким образом достигается согласованность модели и возможность последующей проектной работы с архитектурными элементами.

Настройка текстур и материалов после импорта в Archicad

После импорта модели из 3ds Max в Archicad важно проверить и скорректировать материалы для сохранения визуальной точности проекта. Импорт часто меняет пути к текстурам и параметры материалов, поэтому требуется ручная настройка.

1. Проверка путей текстур:
   • Откройте «Управление библиотеками» в Archicad и убедитесь, что все текстуры доступны по корректным путям.
   • Если текстуры не отображаются, укажите новые пути к папкам с изображениями через «Параметры материалов».
2. Корректировка параметров материалов:
   • В редакторе материалов проверьте базовые настройки – цвет, отражательную способность, прозрачность, карты нормалей и смещения.
   • Archicad не всегда корректно интерпретирует сложные шейдеры 3ds Max, поэтому многие параметры придется настроить вручную.
3. Использование параметров поверхностей Archicad:
   • Переназначьте материалы на стандартные поверхности Archicad, если импортированные вызывают ошибки отображения.
   • Настройте текстурирование, изменяя масштаб и ориентацию текстур в свойствах материала для точного наложения.
4. Оптимизация производительности:
   • Для сложных материалов с несколькими слоями рекомендуется упростить текстуры, сохранив ключевые детали, чтобы не снижать скорость работы модели.
   • Удалите неиспользуемые материалы из проекта через «Управление материалами» для уменьшения размера файла.
5. Тестирование визуализации:
   • После корректировок сделайте тестовый рендер в Archicad, чтобы убедиться в правильности отображения текстур и материалов.
   • При необходимости вернитесь к настройкам для точной подгонки отражений, прозрачности и освещения.

Синхронизация координат и масштабов между 3ds Max и Archicad

Для корректного переноса модели важно обеспечить точное соответствие системы координат и масштабов. В 3ds Max по умолчанию используется метрическая система с центром в мировых координатах (0,0,0). В Archicad система координат также основана на метрах, однако оси Z и Y могут интерпретироваться по-разному в зависимости от настроек импорта.

Перед экспортом из 3ds Max: необходимо установить единицы измерения сцены в метрах через меню Customize → Unit Setup. Это исключит ошибки масштабирования при импорте в Archicad.

Рекомендуется сбросить трансформации объекта командой Reset XForm. Это гарантирует, что координаты объекта будут правильными и не содержат искажений, связанных с вращением или масштабированием.

Экспорт лучше выполнять в формате FBX: он сохраняет информацию о положении и масштабах с минимальными искажениями. В настройках FBX нужно выставить единицы в метрах и отключить автоматическую оптимизацию геометрии.

При импорте в Archicad следует проверить параметры геолокации и масштабирования. В диалоговом окне импорта важно задать единицы измерения, совпадающие с экспортными (метры), и убедиться, что опция «Центрировать модель» отключена, чтобы сохранить оригинальное расположение объекта.

Если в проекте используется локальная система координат или географические привязки, рекомендуется заранее задать эти параметры в Archicad и адаптировать расположение модели в 3ds Max с учётом смещений. Для контроля точности можно использовать точки привязки (reference points) – их экспорт и последующая подстройка в Archicad обеспечат совпадение ключевых элементов.

Проверка после импорта – обязательный этап. Следует сравнить размеры и положение модели в Archicad с исходной сценой 3ds Max, используя линейные измерения и координаты, чтобы выявить несоответствия и скорректировать масштаб вручную при необходимости.

Вопрос-ответ:

Какие форматы файлов лучше всего использовать для передачи модели из 3ds Max в ArchiCAD, чтобы сохранить все данные?

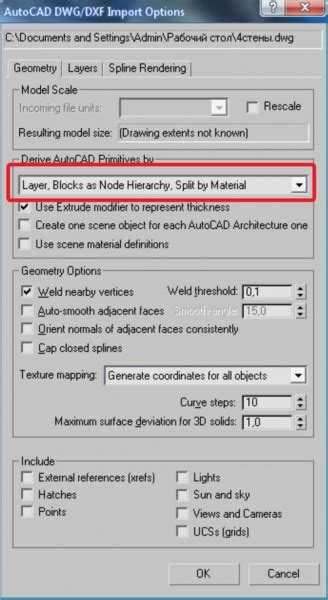

Для передачи модели из 3ds Max в ArchiCAD рекомендуется использовать форматы, которые поддерживают геометрию, материалы и текстуры без существенных потерь. Чаще всего это FBX и DWG. Формат FBX сохраняет более сложную структуру сцены, включая материалы и UV-развертки, что помогает избежать проблем с отображением. DWG подходит для передачи 2D- и 3D-геометрии, но материалы при этом теряются. Если важна точность материалов и текстур, лучше выбрать FBX, а для более простых задач — DWG.

Как избежать искажения геометрии при импорте модели из 3ds Max в ArchiCAD?

Чтобы геометрия не деформировалась при переносе, нужно соблюдать несколько правил. Во-первых, перед экспортом убедитесь, что в 3ds Max все объекты имеют правильные преобразования — сброшенный масштаб и поворот (Reset XForm). Во-вторых, желательно использовать единые системы измерений в обеих программах. Например, выставить миллиметры или метры. Также стоит проверить, что сложные объекты разбиты на простые составляющие, и избегать нестандартных модификаторов, которые могут не поддерживаться при импорте. Выполнив эти шаги, вы сохраните точность формы.

Какие сложности могут возникнуть при переносе текстур из 3ds Max в ArchiCAD, и как с ними справиться?

Часто при переносе модели теряются или искажаются материалы и текстуры, поскольку форматы обмена не всегда корректно передают информацию о материалах. В частности, текстуры могут не отображаться из-за неправильных путей к файлам или отсутствия поддержки определённых типов материалов ArchiCAD. Для решения нужно сохранить все текстуры в одной папке и при экспорте указывать относительные пути. После импорта в ArchiCAD потребуется переназначить материалы, используя встроенный редактор, чтобы добиться нужного внешнего вида.

Есть ли автоматические способы синхронизации проектов между 3ds Max и ArchiCAD, чтобы не выполнять экспорт и импорт вручную?

Полностью автоматизированных решений для постоянной синхронизации этих программ не существует из-за разных принципов работы. Однако можно использовать промежуточные форматы и плагины, которые ускоряют процесс обмена данными. Например, некоторые компании предлагают скрипты для экспорта из 3ds Max и последующего импорта в ArchiCAD с минимальной доработкой. Но чаще приходится корректировать модель вручную, особенно если проект сложный. Рекомендуется выстроить рабочий процесс так, чтобы экспорт происходил на определённых этапах, а не каждый раз при мелких изменениях.

Как правильно подготовить сцену в 3ds Max перед экспортом в ArchiCAD, чтобы минимизировать проблемы с переносом?

Перед экспортом важно проверить несколько моментов. Удалите все ненужные объекты, скрытые слои и временные вспомогательные элементы. Проверьте правильность названий объектов и групп, чтобы их было легко идентифицировать в ArchiCAD. Очистите сцены от нестандартных модификаторов и конвертируйте сложные объекты в полигональные меши. Убедитесь, что все материалы просты и совместимы с ArchiCAD. Если есть анимация или динамика, они не перенесутся, поэтому удалите их перед экспортом. Эти действия помогут избежать ошибок и упростят работу в ArchiCAD.

Как правильно подготовить модель из 3ds Max для переноса в ArchiCAD, чтобы сохранить все материалы и геометрию?

Для успешной передачи модели из 3ds Max в ArchiCAD нужно выполнить несколько важных шагов. Сначала рекомендуется очистить сцену от ненужных объектов и проверить, чтобы все элементы имели корректные названия и слои — это упростит работу в ArchiCAD. Затем стоит экспортировать модель в формате, который поддерживает обе программы, например, в формате .fbx или .obj. При экспорте следует обратить внимание на настройки, чтобы сохранить материалы и текстуры. В ArchiCAD при импорте важно указать правильные параметры масштабирования и ориентации, чтобы избежать искажений. Если материалы не передаются корректно, можно вручную сопоставить их в ArchiCAD, используя встроенные инструменты. Такой подход позволяет сохранить геометрию и максимально сохранить исходные свойства модели.
