Mathcad предоставляет мощный символьный движок, позволяющий решать уравнения аналитически без прибегания к численным методам. Это особенно актуально при работе с параметризованными моделями, где важно получить общее выражение, сохраняющее зависимости между переменными.
Для символьного решения используется оператор “=”, в отличие от численного решения с использованием оператора “:=” и функции solve. Например, при вводе уравнения x^2 — 5x + 6 = 0 и последующем нажатии Ctrl + . (символьное преобразование) Mathcad выдает корни в виде x = 2, x = 3, не переходя к численным значениям с плавающей точкой.
Одним из преимуществ является возможность задавать условия и решать уравнения с параметрами. Например, при решении уравнения a·x + b = 0 Mathcad возвращает общее решение x = -b/a, которое можно использовать в дальнейших расчетах без потери точности.
В Mathcad для задания символьного уравнения необходимо использовать оператор символьного равенства =, введённый с помощью клавиши Ctrl+=. Этот оператор отличается от числового равенства, применяемого для присваивания значений.
Пример: чтобы задать символьное уравнение x² + 3x − 4 = 0, введите выражение x^2 + 3·x - 4, затем нажмите Ctrl+=, и далее – 0. На экране должно появиться: x² + 3·x − 4 = 0, где знак равенства выделяется как символьный.
Для последующей символьной обработки уравнения, например, решения, применяйте команду solve или клавишу → (символьное преобразование), предварительно выделив выражение. Mathcad автоматически выполнит решение в символьной форме без необходимости численного подстановки переменных.
Если переменная используется впервые, она автоматически считается символьной. Повторное использование этой переменной в других выражениях не должно содержать числового присваивания, иначе Mathcad перестанет воспринимать её как символьную.
Оператор Ctrl+= применяется только для символьных уравнений. Использование обычного = приведёт к вычислению значения выражения, а не к постановке уравнения.
Использование функции solve для символьного решения уравнений
Функция solve в Mathcad применяется для символьного решения алгебраических уравнений и систем. Она вызывается через оператор символьного вычисления (красная стрелка), что позволяет получить точный аналитический результат без численного приближения.
Синтаксис: solve(уравнение, переменная). Например, выражение solve(x^2 - 4 = 0, x) вернёт x = -2, x = 2, что соответствует аналитическому решению квадратного уравнения.
Для систем уравнений используется векторный формат. Пример: solve({x + y = 5, x - y = 1}, {x, y}) возвращает x = 3, y = 2. Уравнения и переменные заключаются в фигурные скобки, а уравнения записываются через знак равенства =, а не :=.
При необходимости указания условий или ограничений можно использовать функцию solve совместно с assume. Пример: assume(x > 0) перед solve позволяет отсеять нежелательные корни.
Функция solve может использоваться также для уравнений с параметрами. Например: solve(a*x^2 + b*x + c = 0, x) возвращает общее решение в символьной форме через a, b и c. Это удобно при аналитическом анализе зависимости корней от коэффициентов.
Результаты, полученные с помощью solve, можно подставлять в последующие выражения или использовать в построении графиков. Это позволяет создавать интерактивные модели с параметрическим управлением.
Передача параметров в символьное уравнение и их подстановка
Для передачи параметров в символьное уравнение в Mathcad используется оператор присваивания :=. Сначала задаются значения переменных, а затем формируется символьное выражение с использованием этих переменных. Например, при определении коэффициентов a := 2, b := 5 и c := 3 символьное уравнение f(x) := a·x^2 + b·x + c автоматически включает заданные параметры.
Подстановка параметров в уравнение может быть выполнена вручную с помощью оператора символьного преобразования → (иногда отображается как символ ‘->’ при использовании клавиатуры). Пример: если задано уравнение y := a·x + b, то запись y | a = 4, b = -1 выполнит символьную подстановку параметров в выражение, результатом будет 4·x — 1.
Подстановку можно применять также к уравнениям, предназначенным для символьного решения. Например, solve(a·x^2 + b·x + c = 0, x) | a = 1, b = -3, c = 2 автоматически подставит значения и выдаст символьное решение уравнения x = 1 и x = 2.
Важно избегать вычислительного оператора “=” при подстановке, поскольку он вызывает численный расчет. Только символическая вертикальная черта (|) обеспечивает точную символьную подстановку. Использование команды simplify после подстановки может дополнительно упростить полученное выражение.
Если требуется сохранить выражение в обобщённой форме, но с частично подставленными параметрами, допускается подстановка лишь части переменных: например, y | a = 2 сохранит b как символ. Это удобно при анализе влияния одного параметра на поведение уравнения.
Пошаговое преобразование уравнений с использованием символьных операторов
Для пошагового упрощения и решения уравнений в Mathcad применяются символьные операторы, позволяющие контролировать каждый этап преобразований. Основной инструмент – символ →, указывающий системе выполнить символьную трансформацию. Важно применять его на каждом этапе, чтобы зафиксировать текущую форму выражения и убедиться в корректности дальнейших преобразований.
Пример: пусть дано уравнение x^2 - 5x + 6 = 0. Введите его и используйте оператор →:
x^2 - 5x + 6 = 0 →
Mathcad автоматически приведёт уравнение к его решению, но для пошагового анализа следует использовать дополнительные команды. Для разложения многочлена применяйте factor:
factor(x^2 - 5x + 6) →
Результат: (x - 2)(x - 3). После этого переходите к решению каждого множителя отдельно:
x - 2 = 0 →
x - 3 = 0 →
Решения: x = 2 и x = 3.
Для упрощения дробных или иррациональных выражений используйте simplify или expand, в зависимости от задачи:
simplify((x^2 - 1)/(x - 1)) →
expand((x - 1)(x + 2)) →
Для получения общего решения уравнения используйте оператор solve:
solve(x^2 - 5x + 6 = 0, x) →
Если необходимо выразить одну переменную через другую, используйте solve с указанием нужной переменной:
solve(y = 2x + 3, x) →

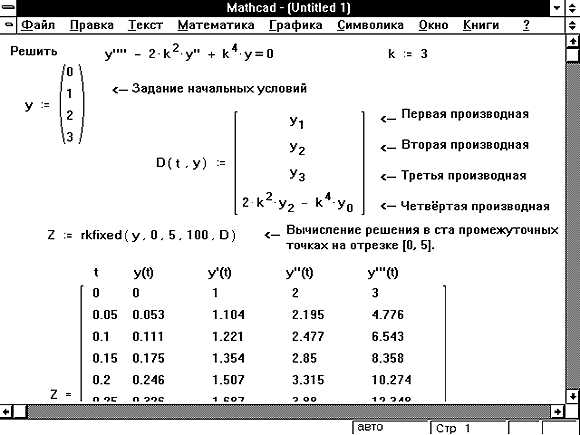

Для дифференциальных уравнений применяйте odesolve совместно с символьными операциями, предварительно задав начальные условия.
Важно: фиксируйте результат каждого шага, чтобы избежать потери промежуточных данных. Символьные операторы позволяют не только автоматизировать решение, но и детализировать процесс, что особенно полезно при проверке или обучении.

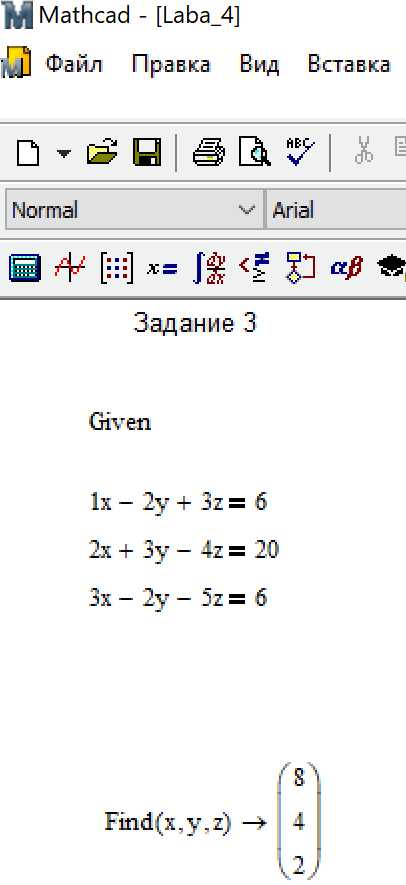

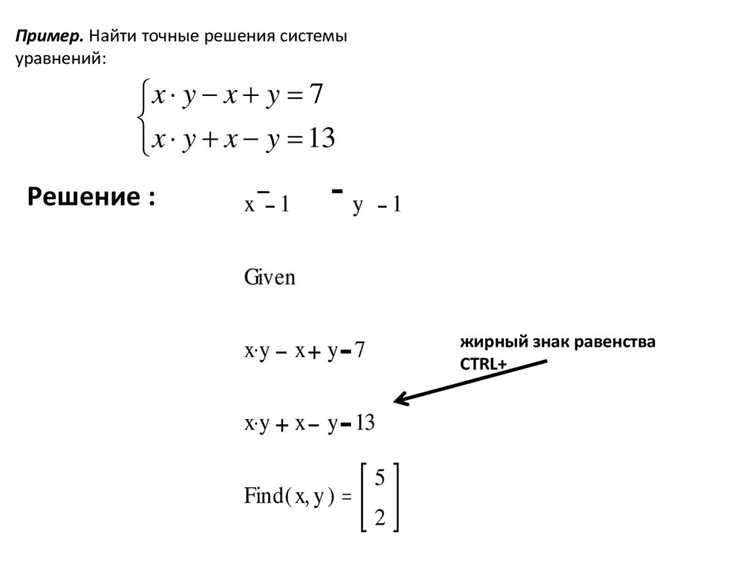

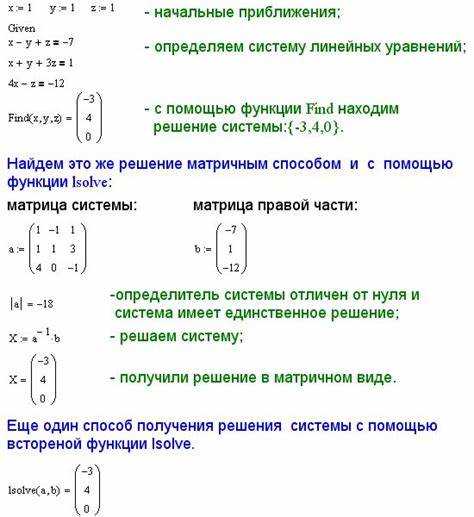

Работа с системами уравнений в символьном формате
- Вводите уравнения с использованием оператора
=вместо:=. Пример:2x + y = 5,x - y = 1. - Для символьного решения используйте функцию
solve(уравнение1, уравнение2, ..., переменные)или оператор символьного равенства→(Insert → Symbolics → Symbolic Evaluation). - Переменные необходимо явно указывать в нужном порядке:
solve(2x + y = 5, x - y = 1, x, y). - Для получения символьного результата нажмите
[Ctrl] + [.]после ввода команды или воспользуйтесь пунктом меню Symbolics → Evaluate Symbolically.
Рекомендации для стабильной работы:
- Избегайте смешения численного и символьного форматов в одном блоке вычислений.
- При наличии параметров (например,
a, b, c) убедитесь, что они не определены численно ранее в документе. - Старайтесь предварительно упростить уравнения с помощью
simplify( )для повышения скорости вычислений. - Для систем с параметрами используйте
solve, simplifyиfactorпоэтапно для получения точного символьного выражения.
В случае сложных или нелинейных систем Mathcad может не вывести решение в замкнутом виде. В таких случаях полезно использовать assume( ) для задания ограничений на переменные и параметры.
Упрощение выражений достигается с помощью команды simplify(), которая приводит выражение к более компактной форме. Важный аспект – выбор степени упрощения: базовое упрощение устраняет очевидные сокращения, а расширенное (параметр «FullSimplify») анализирует сложные тригонометрические и алгебраические преобразования. Рекомендуется применять упрощение после каждого этапа решения для проверки адекватности промежуточных результатов.
Разложение выражений выполняется функцией expand(). Она раскрывает скобки и разворачивает многочлены, что полезно для анализа структуры выражения или подготовки к интегрированию и дифференцированию. Важный совет – использовать разложение для выявления факторов и общих множителей перед применением дальнейших преобразований.
Преобразование выражений в Mathcad включает преобразования к стандартным видам, таким как выделение квадратов, приведение к рациональным дробям или преобразование тригонометрических функций. Команда factor() выделяет множители, а ratsimp() рационализирует дроби. Для преобразований тригонометрических выражений применяются специализированные функции trigexpand() и trigsimp(). Следует четко выбирать подходящий тип преобразования, чтобы не усложнять выражение излишними шагами.
Решение уравнений с параметрами и условными выражениями
В Mathcad решение уравнений с параметрами требует точного определения диапазонов и условий для параметров. Используйте встроенную функцию solve или оператор ≔ для задания уравнений, при этом параметры объявляйте как переменные с конкретными значениями или диапазонами. Для обработки условных выражений применяйте функцию if, которая позволяет менять форму уравнения в зависимости от параметров.
Для задания условия используйте конструкцию if (условие, выражение1, выражение2). Это особенно полезно при решении уравнений, где корни зависят от знака или диапазона параметров. Например, для параметра a можно прописать разные уравнения при a>0 и a≤0.
При численном решении рекомендуется фиксировать параметры в конкретных пределах, чтобы избежать неоднозначности. В случае символьного решения желательно использовать assume для задания ограничений на параметры, что повышает точность и корректность получаемых выражений.
Для комплексных уравнений с несколькими параметрами удобно создавать пользовательские функции с параметрами и условными операторами внутри тела функции. Это позволяет быстро менять параметры и получать актуальные решения без необходимости переписывать уравнение вручную.
В итоговом решении учитывайте, что Mathcad может возвращать несколько корней, часть из которых не удовлетворяет исходным условиям. Чтобы фильтровать неподходящие решения, используйте условные конструкции или функцию select, применяемую к массиву решений.
Вопрос-ответ:
Какие типы уравнений можно решать в Mathcad в символьном виде?
В Mathcad доступны решения различных типов уравнений: линейных, нелинейных, алгебраических, а также дифференциальных и интегральных уравнений. Символьные вычисления позволяют получать точные аналитические выражения, а не численные приближения.
Как задать уравнение для символьного решения в Mathcad?
Для символьного решения уравнения в Mathcad нужно сначала определить переменные и записать уравнение в виде выражения. Затем с помощью функции символьного решения, например, solve или Root, уравнение можно передать на обработку. Результатом станет аналитическое выражение для переменной.
Можно ли в Mathcad решать системы уравнений символьно? Какие ограничения существуют?
Да, Mathcad позволяет символьно решать системы уравнений. Однако при увеличении количества уравнений и переменных сложность решения возрастает, и программа может не найти точное аналитическое выражение. В таких случаях рекомендуется рассмотреть численные методы или упростить систему, если это возможно.
Как в Mathcad проверить корректность найденного символьного решения уравнения?
Проверить решение можно, подставив полученное выражение обратно в исходное уравнение и убедившись, что левая и правая части равны или их разность стремится к нулю. Mathcad предоставляет возможности подстановки и упрощения выражений, что облегчает проверку правильности результатов.
