Как делать анимацию в mathcad

Анимация в Mathcad – мощный инструмент для визуализации математических моделей, особенно при работе с параметрическими уравнениями, системами уравнений и динамическими графиками. В отличие от статичных графиков, анимация позволяет наблюдать поведение функции или системы при изменении одного или нескольких параметров в реальном времени.

Для запуска анимации в Mathcad необходимо использовать переменную, значение которой изменяется в заданном диапазоне. Затем эта переменная связывается с выражением или графиком. Управление анимацией осуществляется через специальную панель, где задаются параметры: начальное значение, конечное значение, шаг изменения и скорость воспроизведения. Mathcad автоматически генерирует последовательность кадров, обновляя отображаемые данные.

Особое внимание следует уделить настройке области отображения графика. Если масштаб не зафиксирован, график может изменяться от кадра к кадру, что мешает восприятию. Рекомендуется заранее задать фиксированные границы осей, чтобы визуализация была стабильной и наглядной.

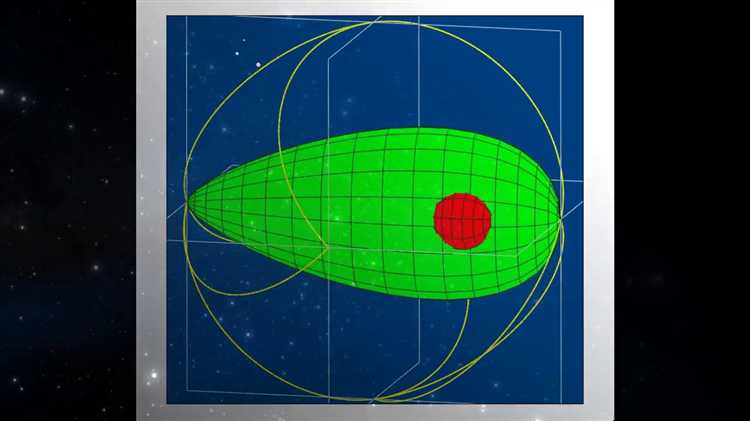

Кроме двумерной графики Mathcad поддерживает анимацию на трехмерных графиках. Это особенно полезно при моделировании поверхностей, кривых в пространстве и других инженерных задач. В таком случае необходимо использовать блок Plot3D и корректно определить переменные по каждой из осей.

Создание анимации в Mathcad не требует программирования, но требует внимательности к деталям: корректное определение параметров, управление диапазонами значений и проверка единиц измерения – всё это критично для корректного воспроизведения модели.

Подготовка переменных и параметров для анимации

Для корректной анимации в Mathcad необходимо заранее определить управляющие переменные и параметры визуализации. Основной переменной служит параметр, изменяющийся во времени – чаще всего это независимая переменная t, варьируемая в пределах заданного диапазона. Пример: t := 0, 0.1 .. 10 задаёт последовательность значений от 0 до 10 с шагом 0.1.

Каждая зависимая переменная или функция должна быть явно выражена через t. Например, для построения кругового движения: x(t) := R·cos(ω·t), y(t) := R·sin(ω·t), где R – радиус, ω – угловая скорость. Эти параметры необходимо задать численно заранее, например: R := 5, ω := π/4.

Следует избегать неопределённых или зависящих от пользовательского ввода переменных, так как они нарушают последовательность вычислений. Все значения должны быть вычислены до запуска анимации и сохраняться в виде фиксированных выражений.

Важно контролировать диапазон изменения переменной t, чтобы избежать выхода графика за пределы области отображения. Если отображается траектория в декартовой системе координат, необходимо определить границы отображения вручную через параметры графика, синхронизируя их с ожидаемыми значениями функций x(t) и y(t).

При необходимости временной задержки в анимации используется параметр frame rate в свойствах графика, но он не заменяет необходимость точного задания диапазона и шага переменной t.

Настройка области графика для отображения движения

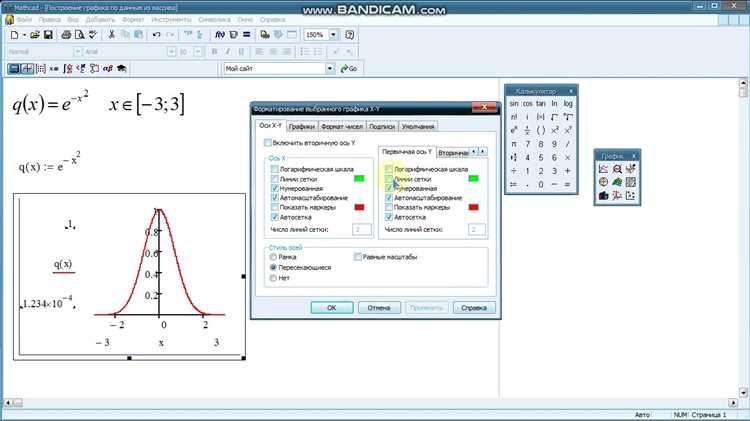

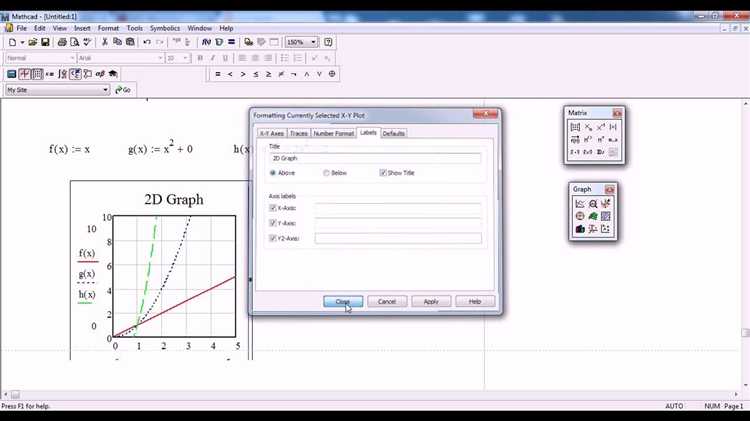

Перед созданием анимации в Mathcad необходимо задать точные границы графика, чтобы движение объекта не выходило за пределы видимой области. В блоке 2D-графика щелкните правой кнопкой мыши и выберите «Параметры графика».

В разделе «Оси» установите фиксированные значения для X и Y. Например, если объект перемещается от 0 до 10 по оси X и от -2 до 2 по оси Y, задайте Xmin = 0, Xmax = 10, Ymin = -2, Ymax = 2. Это исключит автоматическое масштабирование и обеспечит стабильную визуализацию.

Отключите опцию «Авто масштаб» для обеих осей. Это необходимо, чтобы при обновлении графика границы не смещались. Иначе траектория движения будет искажена.

Включите сетку и отметки, если требуется точная привязка к координатам. Это особенно полезно при построении сложных траекторий или анализе фазовых портретов.

Для наглядности измените толщину линии и цвет отображаемой траектории через параметры отображения графика. Используйте контрастные цвета – например, красный для движения и серый для фона. Это повысит читаемость анимации при множественных итерациях.

Если планируется движение по криволинейной траектории, задайте одинаковый масштаб по обеим осям, чтобы избежать искажений формы. Включите опцию «Одинаковый масштаб» в параметрах осей.

Не размещайте на графике лишние элементы: надписи, вторичные оси или дополнительные графики, не связанные с анимацией. Это снижает производительность и отвлекает от основного действия.

Использование функции CreateFrame для создания кадров

Функция CreateFrame применяется в Mathcad для генерации отдельных кадров анимации, которые впоследствии объединяются в видеоролик. Каждый вызов CreateFrame сохраняет текущее состояние графического окна в виде одного изображения. Эта функция доступна в среде Mathcad при включенном модуле анимации и корректной настройке параметров визуализации.

Перед использованием CreateFrame необходимо задать параметры графика: диапазоны осей, функции, отображаемые элементы. Основное условие – размещение этой функции внутри цикла for, изменяющего переменную, от которой зависит графическое представление.

Пример минимальной структуры цикла:

for i := 0, 1..100
x := linspace(0, 10, 100)
y := sin(x + i/10)
plot(x, y)
CreateFrame()

Каждый проход цикла отображает новую фазу функции и сохраняет её в виде кадра. Итоговое количество кадров определяется длиной диапазона управляющей переменной.

Рекомендуется:

• Перед циклом очистить графическую область;
• Использовать linspace для равномерного распределения значений;
• Указывать фиксированные оси графика во избежание «прыгающей» анимации;
• Отключить автоперерисовку вне цикла, чтобы избежать лишней нагрузки;
• По завершении использовать встроенную функцию сборки кадров в анимацию через меню «Tools → Animation».

Функция CreateFrame не принимает аргументов и не возвращает значения. Её задача – зафиксировать визуальное состояние. Ошибки при работе с CreateFrame чаще всего связаны с неправильной последовательностью команд или изменением состояния графика вне цикла.

Автоматизация изменения параметра с помощью цикла

Для создания анимации в Mathcad необходимо организовать последовательное изменение управляющего параметра. Это достигается с помощью встроенного оператора цикла for.

Создайте переменную, например i, и задайте диапазон изменения: i := 0, 1..100. Это означает, что параметр будет принимать значения от 0 до 100 с шагом 1.

Определите вычисляемую функцию или выражение, в котором параметр i будет использоваться в качестве аргумента. Например, y(i) := sin(i * π / 50).

Создайте вектор, в котором будут храниться значения функции при каждом шаге: Y := for i ∈ 0..100 • y(i). В Mathcad используется символ точки (•) для создания вектора по циклу, который можно вставить через меню «Матричные операции».

Для визуализации создайте график, отображающий зависимость y(i) от i. Укажите соответствующие векторы на осях: X := 0..100 и Y.

Чтобы анимация обновлялась автоматически, воспользуйтесь инструментом «Ползунок». Задайте параметр i как переменную ползунка, укажите диапазон значений и шаг. При каждом изменении положения ползунка Mathcad будет пересчитывать выражения, используя текущее значение i.

Для более точного контроля над скоростью и направлением изменения параметра используйте вкладку «Анимация» и настройте шаг, длительность кадра и формат сохранения (если требуется экспорт).

Таким образом, цикл обеспечивает автоматическое пошаговое изменение параметра, позволяя строить динамические графики и управлять визуализацией вычислений в реальном времени.

Сохранение кадров анимации в отдельные изображения

Для получения отдельных кадров анимации в Mathcad необходимо вручную сохранять каждое изображение из цикла. Mathcad не поддерживает автоматическую выгрузку кадров, поэтому действия выполняются пошагово.

1. Настройте переменные, управляющие положением объекта или параметром, подлежащим анимации. Например, используйте параметр t с шагом изменения.
2. Создайте график или анимационный элемент, зависящий от переменной t.
3. Откройте диалоговое окно «Анимация»: клик правой кнопкой мыши по графику → Анимация.
4. Установите диапазон и шаг переменной t, например: от 0 до 10 с шагом 1.
5. Не запускайте анимацию автоматически. Вместо этого перемещайте ползунок вручную, останавливаясь на каждом значении.
6. Для каждого положения нажимайте правой кнопкой по графику → Копировать как изображение.
7. Вставьте изображение в внешний графический редактор (например, Paint или GIMP) и сохраните в нужном формате (PNG, JPG).
8. Назначайте файлам последовательные имена: frame_01.png, frame_02.png и т.д., чтобы упростить дальнейшую сборку в видео или GIF.

Рекомендуется сохранять изображения в одинаковом масштабе и разрешении. Избегайте изменений размеров окна графика между кадрами. Если необходимо много кадров, можно автоматизировать процесс с помощью скриптов AutoHotkey или аналогичных средств, эмулирующих действия пользователя.

Сборка анимации из кадров с помощью внешних инструментов

После создания серии кадров в Mathcad для анимации необходимо собрать их в единый видеофайл или GIF. Для этого оптимально использовать специализированные утилиты, обеспечивающие контроль над качеством и скоростью воспроизведения.

Одним из популярных решений является FFmpeg – консольный инструмент с широкими возможностями конвертации и сборки. Команда для создания видео из последовательности PNG-изображений с именами frame001.png, frame002.png и т.д. выглядит так:

ffmpeg -framerate 24 -i frame%03d.png -c:v libx264 -pix_fmt yuv420p output.mp4

Параметр -framerate задаёт частоту кадров, а -pix_fmt yuv420p гарантирует совместимость с большинством плееров. Для анимации GIF используйте:

ffmpeg -i output.mp4 -vf "fps=15,scale=640:-1:flags=lanczos" output.gif

Если нужна простая конвертация без командной строки, подойдет программа ImageMagick. Команда для создания GIF из набора PNG:

convert -delay 4 -loop 0 frame*.png animation.gif

Здесь -delay 4 означает задержку между кадрами в сотых долях секунды, а -loop 0 – бесконечное повторение.

Для управления размером файлов и качеством при сохранении рекомендуется использовать оптимизаторы GIF, например, Gifsicle, позволяющий уменьшить вес анимации без заметных потерь.

Рекомендуется предварительно проверить разрешение и соотношение сторон кадров, чтобы избежать искажений. Настройка параметров экспорта и частоты кадров должна учитывать конечное применение анимации – для веба оптимальны 15-24 fps, для презентаций – 30 fps и выше.

Вопрос-ответ:

Как создать базовую анимацию в Mathcad с использованием циклов?

Для создания простой анимации в Mathcad сначала необходимо определить параметр времени, например, переменную t, которая будет изменяться в цикле. Затем следует вычислить значения функции или объекта, изменяющегося со временем. В цикле с помощью команды обновления графика или переменной, связанной с отображением, нужно последовательно выводить изменения параметров. Например, можно использовать оператор for или while, изменяя t с определённым шагом и строя график на каждом шаге. В итоге последовательность таких графиков создаст эффект анимации.

Какие типы графиков можно анимировать в Mathcad и как это реализуется?

В Mathcad можно анимировать как двумерные, так и трёхмерные графики. Для двумерных чаще всего используют графики функций, где по оси X откладывается параметр времени или независимая переменная, а по оси Y — результат вычисления. Для анимации меняют параметры функции в цикле и обновляют график. В случае трёхмерных графиков можно анимировать изменения поверхности или объёма, меняя параметры Z или координаты точек. Важный момент — Mathcad не имеет встроенного инструмента для плавной анимации, поэтому создаётся серия кадров, которые выводятся последовательно.

Можно ли управлять скоростью анимации в Mathcad и как это сделать?

В Mathcad напрямую регулировать скорость смены кадров через стандартный интерфейс нельзя, поскольку программа не предназначена для создания анимаций в классическом понимании. Однако можно задавать шаг изменения параметра времени или количества итераций в цикле, что косвенно влияет на скорость показа. Чем меньше шаг, тем плавнее и медленнее меняется изображение. Для задержки между кадрами можно использовать команды задержки, если они поддерживаются в версии Mathcad, либо реализовать паузы через внешние скрипты или макросы.

Как сохранить и экспортировать созданную анимацию из Mathcad?

Mathcad не предоставляет возможности напрямую экспортировать анимацию в видеоформат. Чтобы сохранить анимацию, можно последовательно сохранять кадры в виде изображений — например, скриншоты или экспорт графиков в формате PNG или BMP. Затем эти изображения можно объединить в видео с помощью сторонних программ для создания видео или GIF-анимаций. Также есть возможность использовать внешние инструменты для автоматизации процесса захвата кадров из Mathcad и формирования из них анимационного файла.
