Как написать индекс в mathcad

Работа с индексами переменных в Mathcad требует чёткого понимания различий между математическим и программным подходом к индексированию. В Mathcad индексы играют ключевую роль при работе с массивами, матрицами и при моделировании повторяющихся вычислений. Правильное задание индекса обеспечивает корректную структуру данных и минимизирует вероятность логических ошибок.

Для задания индекса переменной в Mathcad необходимо использовать оператор нижнего индекса (Ctrl + -). После ввода имени переменной нажмите комбинацию клавиш и введите значение индекса. Например, чтобы задать переменную 𝑥_i, введите x, затем нажмите Ctrl + — и введите i.

Индекс может быть как числовым, так и символьным. При этом важно учитывать, что Mathcad различает индекс массивов (программный, используется для обращения к элементам) и индекс в математическом смысле (просто часть обозначения переменной). Для программного индексирования массивов следует использовать квадратные скобки: x[i]. Чтобы изменить начальный индекс массива, используйте встроенную переменную ORIGIN.

При использовании индексов в выражениях Mathcad автоматически распознаёт их тип в зависимости от контекста. Чтобы задать массив значений с индексами, необходимо предварительно определить размерность с помощью вектора или матрицы. Например, для создания одномерного массива из пяти элементов: x := [0, 1, 2, 3, 4], после чего элементы можно вызывать через x[0], x[1] и т.д.

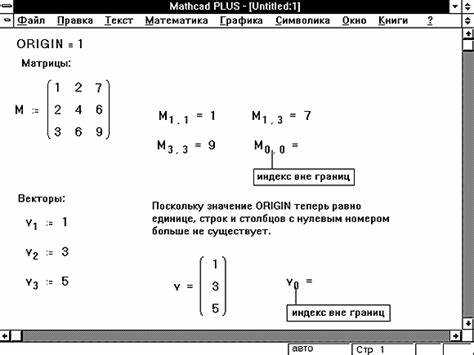

Ошибки при работе с индексами часто связаны с несоответствием типов индекса и переменной, либо с неправильным началом отсчёта. Рекомендуется явно задавать ORIGIN := 0 или ORIGIN := 1 в зависимости от требуемой логики, чтобы избежать путаницы в вычислениях и индексировании массивов.

Как вставить нижний индекс к переменной в Mathcad

Чтобы задать нижний индекс переменной в Mathcad, необходимо использовать клавишу [Ctrl] + [-] (клавиша минуса на основной клавиатуре). Это переключает курсор в режим нижнего индекса. Введите основной символ переменной, затем нажмите указанную комбинацию клавиш и впишите значение индекса. Например, чтобы получить a_i, введите a, затем Ctrl + -, затем i.

Индексы, введённые таким образом, участвуют в вычислениях как часть имени переменной, а не как математический индекс. Mathcad различает a и a₁ как отдельные переменные. Это важно при создании массивов или при обозначении отдельных элементов.

Если необходимо задать математический индекс, используйте квадратные скобки. Например, A[1] обозначает первый элемент массива A, тогда как A₁ – это переменная с именем A один.

Для визуального редактирования можно использовать панель инструментов Mathcad. В разделе «Математика» выберите кнопку с символом индекса, где доступны опции для нижних и верхних индексов. Щёлкнув по нужной, курсор переместится в соответствующую позицию.

Нижние индексы применимы также к функциям и единицам измерения. При вводе единиц с индексами, например m_kg, следует учитывать, что Mathcad воспринимает такие обозначения как отдельные переменные и не интерпретирует их как стандартные единицы.

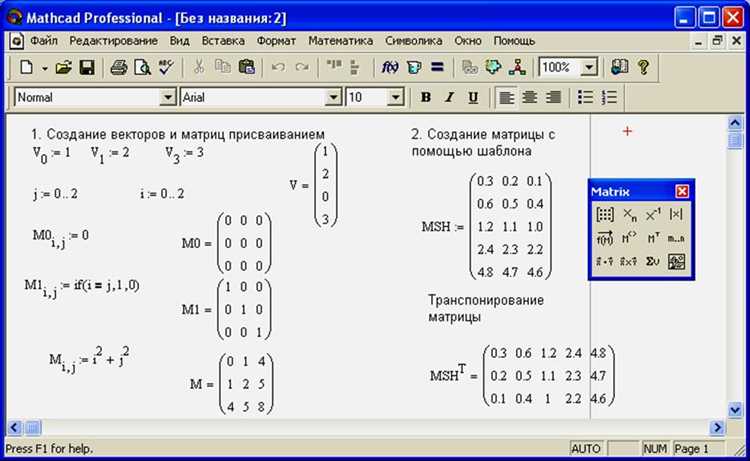

Как задать переменную с индексом для массивов и векторов

В Mathcad индексация переменных используется для создания массивов и векторов. Индексы начинаются с нуля по умолчанию, но это значение можно изменить через параметр «Индекс переменной по умолчанию» в меню «Масштаб».

Чтобы создать вектор, задайте переменную с индексом: например, v[0 := 3, v[1 := 7, v[2 := 1. После ввода всех значений Mathcad автоматически распознаёт переменную v как вектор. Для обращения к элементу вектора используйте тот же синтаксис: v[1 вернёт значение 7.

Индексы вводятся с помощью клавиши [ после имени переменной. Не используйте пробел между именем и индексом. Убедитесь, что используете квадратные скобки – круглые скобки вызывают функции, а не индексацию.

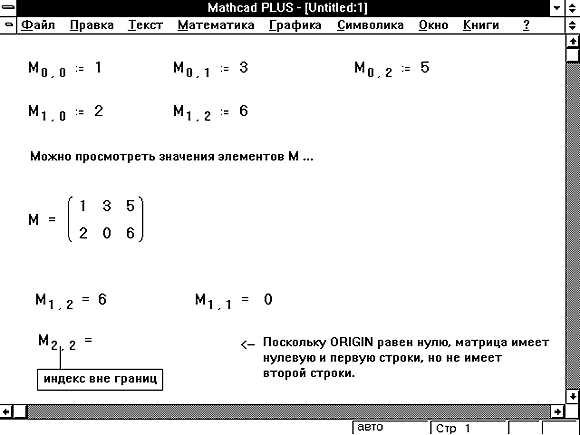

Для создания многомерного массива, указывайте несколько индексов: M[0, 1 := 5. Здесь M – двумерный массив, первая строка, второй столбец. Mathcad интерпретирует такие записи как матрицы.

При необходимости инициализировать массив сразу, используйте встроенную функцию stack или augment. Однако явная индексация более гибкая при поэлементном заполнении массива.

Изменение значения вектора или массива выполняется через повторное присваивание соответствующему индексу: v[2 := 9 перезапишет третье значение вектора.

Не допускайте создания переменных с одинаковым именем без индекса и с индексом одновременно – это приводит к конфликтам и ошибкам при вычислениях.

Как использовать индексы в расчетах с матрицами

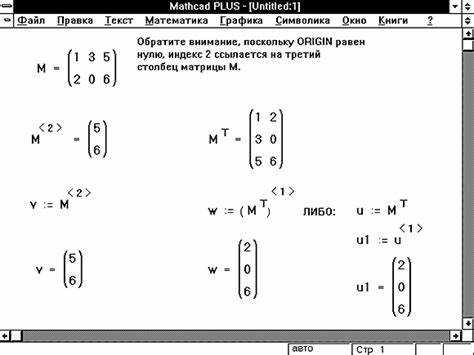

Для обращения к элементу матрицы используется синтаксис A[i,j], где i – индекс строки, j – индекс столбца. Например, чтобы получить значение третьего элемента во второй строке, при Origin = 0, пишите A[1,2].

Чтобы проанализировать строки и столбцы, используйте индексацию совместно с управляющими конструкциями. Для вычисления суммы всех элементов столбца можно задать выражение вида: sum(A[..,j]). Здесь .. означает все строки столбца j. Аналогично, A[i,..] возвращает все элементы строки i.

Индексы также позволяют модифицировать матрицы. Присваивание значения элементу через A[i,j := значение] изменит матрицу в заданной позиции. Это полезно при пошаговом заполнении или корректировке расчетных данных.

При работе с вложенными циклами и матрицами важно контролировать границы индексов. Используйте функцию rows(A) и cols(A) для определения допустимых диапазонов и предотвращения выхода за пределы массива.

Если необходимо извлечь подматрицу, используйте диапазонные индексы: A[i1..i2, j1..j2]. Например, выражение A[1..2, 0..1] выделит подматрицу из двух строк и двух столбцов, начиная со второй строки и первого столбца.

Как изменить стиль отображения индексов в настройках Mathcad

Для настройки отображения индексов в Mathcad необходимо изменить параметры форматирования выражений. Это позволяет управлять визуальным стилем индексов: размером, положением и начертанием. Ниже приведён точный порядок действий для настройки стиля индексов.

Откройте вкладку Формат на верхней панели инструментов.
Выберите пункт Параметры (или Math Options в англоязычном интерфейсе).
В открывшемся окне перейдите в раздел Display.
Найдите параметр Subscript size. Этот параметр задаёт процент от основного шрифта, используемый для индексов. Установите значение, например, 70%, чтобы индекс был визуально меньше базового текста.
При необходимости включите или отключите Baseline offset. Этот параметр определяет вертикальное смещение индекса относительно строки текста. Значение по умолчанию – около 20% вниз.

Также возможны настройки через правый клик:

Выделите выражение с индексом.
Кликните правой кнопкой мыши и выберите Формат.
Во вкладке Шрифт установите нужный размер вручную, если необходимо отклониться от глобальных настроек.

Если используется Mathcad Prime, стиль индексов меняется только в рамках общих параметров форматирования выражений. Для этого:

Перейдите во вкладку Document.
Откройте Math Formatting.
В группе Subscripts настройте параметры отображения шрифта, размера и положения.

Изменения применяются ко всем индексам документа, если только не заданы индивидуальные параметры для отдельных выражений.

Как отличить индекс от перемножения переменных в Mathcad

Mathcad автоматически интерпретирует подряд идущие символы как перемножение, если не использован оператор индекса. Например, выражение xi воспринимается как x · i, а не как x_i.

Для указания индекса используйте квадратные скобки – это единственный способ явно задать обращение к элементу вектора или матрицы. x[i] означает элемент массива x с индексом i. Напротив, xi или x i трактуется как произведение переменных.

Чтобы проверить, что используется именно индекс, наведите курсор на выражение – Mathcad подсвечивает индекс красным, а перемножение – нет. Также при щелчке на индексированном выражении будет видна структура в виде массива.

Избегайте использования переменных с похожими именами, например a1, a2, если предполагается работа с массивом a. В таких случаях лучше явно использовать a[1], a[2], чтобы исключить неоднозначность.

Как использовать символические индексы в аналитических выражениях

В Mathcad символические индексы позволяют создавать формулы с параметрическими индексами, что облегчает работу с обобщёнными аналитическими выражениями. Для задания символического индекса используйте латинские или греческие буквы в качестве нижнего индекса, например, a_i, где i – символический индекс.

Чтобы задать символический индекс, необходимо ввести переменную индекса отдельно (например, i), после чего в формуле использовать нижний индекс с помощью клавиши Ctrl + _ или панели Mathcad. Важное условие – индекс должен быть объявлен как переменная, не присваивая ей конкретное числовое значение, чтобы сохранить символичность.

Для аналитических выражений с символическими индексами Mathcad автоматически воспринимает их как элементы, зависящие от параметра индекса, что позволяет применять к ним операции суммирования, дифференцирования и интегрирования по символическим переменным. При необходимости можно явно ограничить область индекса, задав диапазон через условные выражения.

Используйте символические индексы в комбинации с функциями, например, f_i(x), чтобы определить семейства функций или последовательности. Mathcad распознает такой вид записи и позволяет работать с этими функциями как с параметрическими объектами.

Символические индексы особенно эффективны при работе с матрицами и векторными выражениями, где можно определять элементы как M_i,j с индексами i, j в аналитическом виде. Это позволяет описывать структуры данных без их развертки, облегчая масштабируемость расчетов и автоматическую генерацию формул.

Вопрос-ответ:

Как в Mathcad добавить индекс к переменной, чтобы он отображался снизу?

Чтобы написать индекс переменной в Mathcad, нужно после ввода буквы переменной нажать клавишу подчеркивания «_», а затем ввести нужный индекс. Индекс будет отображаться внизу рядом с основной буквой, как в привычном математическом обозначении.

Можно ли использовать в индексе не только цифры, но и буквы или целые слова?

Да, Mathcad позволяет использовать в индексах как отдельные буквы, так и несколько символов подряд. Например, можно написать переменную с индексом «max» или «i1». Для ввода нескольких символов в индекс следует после подчеркивания сразу ввести нужный текст. Индекс будет отображаться как единый блок под основной переменной.

Как изменить размер или формат индекса переменной в Mathcad?

Размер и стиль индекса в Mathcad обычно автоматически подстраиваются под формат основного текста. Однако изменить шрифт или размер индекса отдельно нельзя напрямую. Для изменения общего размера индекса нужно изменить размер шрифта всего выражения, тогда индекс уменьшится или увеличится пропорционально. Более точных настроек форматирования индексов в стандартном интерфейсе Mathcad нет.

Как вводить последовательные индексы, например, переменную с двумя индексами, один над другим?

В Mathcad стандартно поддерживается только нижний индекс после символа «_». Для записи двух индексов подряд, например, x с индексами i и j, можно написать x_(ij), и оба символа будут отображены внизу рядом друг с другом. Если нужен верхний индекс, например, степень, то после переменной нужно нажать Shift + 6 (символ «^») и ввести верхний индекс. Для комбинаций верхних и нижних индексов придется использовать специальные формулы или текстовые поля.

Что делать, если при вводе индекса Mathcad автоматически заменяет символы или форматирует их некорректно?

Иногда Mathcad может автоматически исправлять или форматировать символы по умолчанию, особенно если включены функции автозамены. Чтобы избежать этого, рекомендуется отключить автокоррекцию для конкретных символов или вводить индекс внутри скобок, например x_(i), чтобы программа правильно распознала индекс как часть переменной. Также стоит проверить настройки языка и форматирования, если проблемы повторяются.

Как в Mathcad написать индекс переменной, чтобы он отображался корректно и не воспринимался как отдельный символ?

Чтобы задать индекс переменной в Mathcad, нужно использовать нижний индекс, который оформляется с помощью символа подчеркивания (_) после имени переменной. Например, если вы хотите написать переменную с индексом 1, введите x_1, и Mathcad автоматически отобразит индекс внизу. Если индекс состоит из нескольких символов, заключите его в фигурные скобки: x_{12}. Это позволит системе корректно воспринимать индекс как часть переменной, а не отдельный символ.

Можно ли использовать буквы или несколько слов в индексе переменной в Mathcad, и как это правильно сделать?

Да, Mathcad позволяет использовать буквы и даже несколько символов в индексе переменной. Для этого необходимо выделить индекс с помощью фигурных скобок. Например, если нужно написать переменную с индексом «max», следует записать x_{max}. При этом весь текст «max» будет восприниматься как единый индекс. Аналогично можно использовать комбинации букв и цифр, например, a_{i,j} — это распространенный способ обозначения элементов матриц или последовательностей с двойным индексом. Главное — не забывать скобки, чтобы Mathcad не интерпретировал индекс по отдельности.
