Как задать матрицу в mathcad

В среде Mathcad работа с матрицами начинается с понимания базовой структуры данных. Здесь матрица – это не просто таблица чисел, а полноценный объект, с которым можно выполнять арифметические операции, применять встроенные функции и строить графики. Задание матрицы производится вручную или через программируемые блоки. Ключевой момент – индексирование начинается с нуля, в отличие от привычного в математике счёта с единицы.

Для создания матрицы вручную необходимо ввести имя переменной, затем нажать клавишу Ctrl + M, чтобы открыть редактор матриц. В появившемся окне задаются размеры – количество строк и столбцов. После ввода всех значений следует нажать OK, чтобы вставить матрицу в рабочую область. Mathcad автоматически определяет тип данных и подстраивает вычисления под них.

При программном задании используется функция matrix или stack, если требуется собрать матрицу из векторов. Например, команда matrix(3,2) создаёт нулевую матрицу размером 3×2, которую затем можно заполнять элементами по индексам. Для обращения к элементам используется синтаксис M[i,j], где M – имя матрицы, а i и j – индексы строки и столбца соответственно.

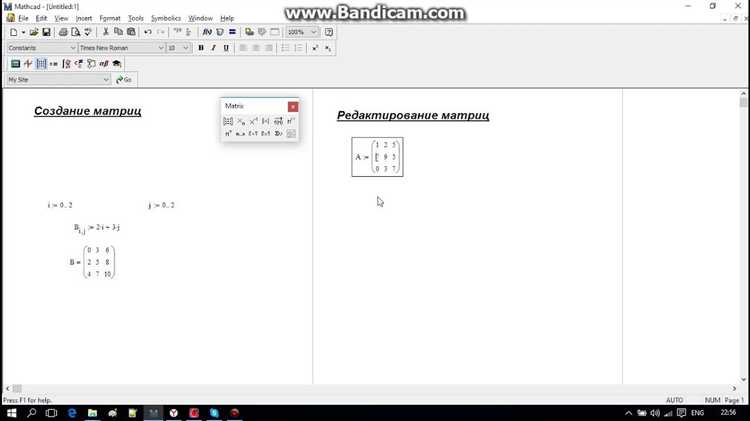

Особое внимание стоит уделить возможности создания динамических матриц с использованием диапазонов и циклов. В Mathcad можно задать переменную-диапазон и с её помощью автоматически заполнить матрицу без ручного ввода каждого элемента. Это особенно эффективно при работе с математическими моделями и численными расчётами, где важна скорость и точность задания больших массивов данных.

Как создать числовую матрицу вручную в Mathcad

Для создания числовой матрицы вручную выполните следующие действия:

1. Откройте рабочий лист Mathcad и установите курсор в нужное место документа.
2. Нажмите клавишу [Ctrl] + [M] или выберите пункт меню: Вставка → Матрица.
3. В открывшемся окне «Определение матрицы» укажите количество строк и столбцов. Например, для матрицы 3×3 введите «3» и «3» соответственно.
4. Нажмите «ОК». На листе появится заготовка матрицы с пустыми ячейками.
5. Кликните по каждой ячейке и введите нужное числовое значение. Значения можно вводить в виде целых или вещественных чисел (например, 5, 3.14, -7).
6. Для перемещения между ячейками используйте клавиши стрелок или мышь.
7. После заполнения всех элементов матрица будет интерпретироваться как полноценный числовой объект и может использоваться в расчетах.

Рекомендации:

• Mathcad использует нумерацию элементов матрицы с нуля: элемент в первой строке и первом столбце имеет индекс [0,0].
• Чтобы изменить размер уже созданной матрицы, щелкните по ней правой кнопкой мыши и выберите «Редактировать матрицу».
• Для наглядности можно назначить матрице имя, например: A := перед вставкой матрицы.

Ввод символьных элементов в матрицу и работа с ними

Для задания матрицы с символьными элементами в Mathcad, используйте прямой ввод переменных внутри конструкции матрицы. В панели инструментов выберите «Матрица» → «Вставить матрицу» и укажите размеры. После создания ячеек введите в каждую нужный символ, например: a, b1, θ, mₙ.

Mathcad автоматически интерпретирует введённые символы как переменные. Если необходимо сохранить символьный вид результата при дальнейших операциях, используйте оператор → только для определения новых выражений, но не для конкретизации значений переменных.

Для выполнения символьных преобразований с матрицами, содержащими переменные, используйте оператор simplify для упрощения, expand для раскрытия скобок и collect для группировки по переменной. Все символьные операции доступны через правый клик по выражению → «Символьное».

Пример:

Для вычисления определителя символьно: введите det(M), затем нажмите Ctrl + . для символьного вычисления. Результатом будет выражение ad - bc.

Чтобы задать элементы как функции, например f(x), просто введите их в ячейку матрицы. Mathcad распознаёт такие записи и позволяет выполнять дифференцирование, интегрирование и подстановку аргументов на уровне всей матрицы.

Важно: при работе с символьными матрицами избегайте присвоения численных значений переменным до завершения всех символьных преобразований, иначе Mathcad выполнит численные подстановки и результат перестанет быть символьным.

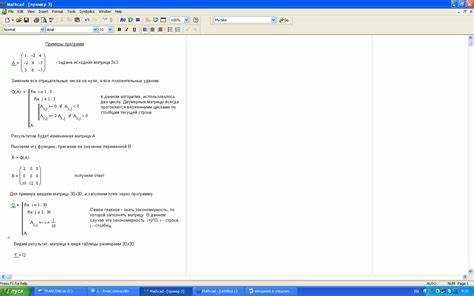

Использование функции matrix для автоматического формирования матриц

В Mathcad функция matrix позволяет создать матрицу заданного размера с инициализацией значений по определённому правилу. Синтаксис: matrix(n, m, f(i, j)), где n – количество строк, m – количество столбцов, f(i, j) – выражение, задающее элемент с индексом i, j.

Индексы i и j начинаются с базового значения индекса, заданного переменной ORIGIN. Перед использованием функции необходимо явно определить ORIGIN, например: ORIGIN := 0. Это обеспечит корректную генерацию значений по формуле.

Пример: M := matrix(3, 4, i + j) создаст матрицу 3×4, где каждый элемент является суммой своих индексов. Результат:

M = ⎡0 1 2 3⎤

        ⎢1 2 3 4⎥

        ⎣2 3 4 5⎦

Если необходимо задать более сложную формулу, можно использовать встроенные функции и условные выражения. Пример: matrix(5, 5, if(i = j, 1, 0)) создаёт единичную матрицу 5×5.

Функция matrix особенно полезна при работе с параметрически заданными структурами, где значения элементов зависят от индексов или внешних переменных. Это снижает необходимость ручного ввода и обеспечивает гибкость при изменении размерности или формулы расчёта.

Импорт матрицы из Excel в рабочую область Mathcad

Для импорта матрицы из Excel в Mathcad используйте встроенный компонент «Ввод из Excel». Его можно найти на вкладке «Вставка» → «Компоненты». После выбора вставьте его в рабочую область.

В появившемся окне укажите путь к Excel-файлу. Поддерживаются форматы .xls и .xlsx. Выберите нужный лист и диапазон ячеек, содержащий матрицу. Например, для диапазона A1:C4 введите его вручную в поле диапазона.

Если Excel-файл переместится, путь нужно будет обновить вручную. Не используйте абсолютные пути при работе на нескольких устройствах – предпочтительнее сохранять файл Excel в ту же директорию, что и Mathcad-документ.

Для чтения данных без запуска Excel убедитесь, что у вас установлены все необходимые драйверы и компоненты OLE DB/ODBC. При ошибках считывания проверьте структуру данных: Excel не должен содержать пустых строк внутри диапазона.

Импортированную матрицу можно использовать в расчетах сразу после загрузки, не преобразуя её вручную. Проверяйте размерность: используйте функцию rows(M) и cols(M) для диагностики.

Присвоение матрице имени и обращение к её элементам

В Mathcad для присвоения имени матрице используйте оператор присваивания :=. Сначала введите имя переменной, затем нажмите : (на клавиатуре это клавиша Shift + 😉 и введите саму матрицу. Например:

A := ⎡1  2⎤
       ⎣3  4⎦

После этого матрица A сохранится в памяти и доступна для дальнейших операций.

Чтобы обратиться к элементу матрицы, используйте квадратные скобки и задайте два индекса: строку и столбец. В Mathcad индексация начинается с нуля. Элемент из первой строки и первого столбца матрицы A обозначается как A[0,0].

Для изменения элемента укажите его позицию и новое значение. Например, A[1,1 := 9] заменит элемент из второй строки и второго столбца на 9.

Индексы могут быть заданы переменными. Если i := 0, j := 1, то A[i,j] вернёт элемент из первой строки и второго столбца.

Для отображения всех элементов используйте саму переменную A без индексов. Mathcad выведет матрицу в табличной форме на листе.

Изменение размеров и структуры существующей матрицы

Чтобы изменить размеры матрицы в Mathcad, выберите её, затем с помощью маркеров в правом нижнем углу измените количество строк и столбцов. Увеличение размеров добавляет новые элементы, которым присваиваются значения по умолчанию (обычно нули). Уменьшение обрезает данные – удаляемые элементы не сохраняются.

Для вставки новой строки или столбца внутри матрицы используйте контекстное меню: щёлкните правой кнопкой мыши на соответствующей строке или столбце и выберите «Вставить строку выше/ниже» или «Вставить столбец слева/справа». Это сдвигает существующие элементы без потери данных.

Удаление строки или столбца также выполняется через правый клик – выберите «Удалить строку» или «Удалить столбец». Все элементы в пределах выбранной строки или столбца будут удалены, а структура матрицы сдвинется соответствующим образом.

Для замены значений в конкретной ячейке просто щёлкните по ней и введите новое выражение. Mathcad автоматически пересчитает все связанные вычисления.

При необходимости изменить структуру программно, используйте функцию augment(A, B) для горизонтального объединения двух матриц или stack(A, B) – для вертикального. Следите за совместимостью размеров: высота при augment и ширина при stack должны совпадать.

Если нужно получить подматрицу, используйте функцию submatrix(A, row1, row2, col1, col2). Она возвращает новую матрицу, содержащую указанный диапазон строк и столбцов исходной.

Изменение индексации матрицы (начало с нуля или единицы) производится через вкладку «Math» → «Worksheet Options» → «Built-in Variables» – параметр ORIGIN.

Сохранение и экспорт матрицы из Mathcad в внешний файл

Для экспорта матрицы из Mathcad в файл необходимо использовать встроенные функции работы с файлами. Наиболее удобный способ – использование функции WRITEPRN, которая сохраняет данные в текстовом формате.

Создайте матрицу, например: A := [[1, 2], [3, 4]]. Чтобы сохранить её в файл, вызовите функцию WRITEPRN(«имя_файла.dat», A). Путь к файлу указывается в кавычках, например: WRITEPRN(«C:\Users\user\Documents\matrix.dat», A).

Mathcad сохраняет файл в виде текстового массива, где каждая строка соответствует строке матрицы, а элементы разделены табуляцией. Файл легко открыть в редакторах типа Notepad++ или импортировать в Excel через опцию «Текстовый файл с разделителями».

Если необходим формат CSV, воспользуйтесь WRITETEXT: WRITETEXT(«matrix.csv», A). Однако предварительно следует преобразовать матрицу в текстовый вид. Для этого примените цикл или векторную функцию, преобразующую числовые значения в строки с нужным разделителем (например, запятой).

При использовании WRITECSV (в Mathcad Prime) экспорт происходит напрямую в CSV, что упрощает работу с Excel. Синтаксис: WRITECSV(«путь_к_файлу.csv», A). Убедитесь, что права на запись в папку не ограничены.

После экспорта проверьте содержимое файла вручную, чтобы убедиться в корректности кодировки, разделителей и числового формата. Mathcad не сообщает об ошибках при записи, поэтому ручная проверка обязательна.
