В Mathcad числовой диапазон задаётся через оператор := с использованием переменной-счётчика, начального значения, конечного значения и, при необходимости, шага. Например, конструкция i := 0, 1..10 создаёт диапазон от 0 до 10 с шагом 1. Это позволяет автоматически формировать массив чисел без ручного перечисления каждого значения.
Если шаг нужно изменить, он указывается явно между начальным и конечным значением. Запись x := 0, 0.5..5 создаёт вектор от 0 до 5 с шагом 0.5. Важно, чтобы конечное значение было достижимо с заданным шагом, иначе последний элемент не включится в диапазон. Mathcad не предупреждает об этом, поэтому рекомендуется заранее проверить длину полученного массива через функцию length().
Диапазонные переменные в Mathcad автоматически воспринимаются как векторы, что удобно при построении графиков или векторных вычислениях. Их можно использовать в индексной нотации, передав в качестве аргументов в функции или графические элементы. Например, f(x) := x² в сочетании с заданным диапазоном x позволяет построить график функции на заданном интервале.
Для более сложных случаев – например, при необходимости задать диапазон с переменным шагом или исключением отдельных значений – следует использовать оператор range() в сочетании с логикой в теле программы. Однако в подавляющем большинстве задач достаточно стандартного диапазона, заданного через двойную точку ...
Создание простого числового диапазона с использованием оператора диапазона
В Mathcad оператор диапазона обозначается двумя многоточиями (..) и используется для генерации последовательностей чисел. Чтобы создать простой числовой диапазон, необходимо задать начальное, конечное значение и, при необходимости, шаг.
Пример: i := 0..10 создаёт диапазон от 0 до 10 с шагом 1. Переменная i будет содержать 11 значений: 0, 1, 2, …, 10. Этот диапазон можно использовать в векторах, циклах и построении графиков.
Чтобы задать пользовательский шаг, необходимо явно определить его до создания диапазона. Например: i := 0, i := i + 0.5 .. 5. В этом случае диапазон начинается с 0 и продолжается с шагом 0.5 до 5, включая 5, если оно укладывается в шаг.
Диапазон нельзя изменить после определения – любые попытки переопределения приведут к ошибке. Кроме того, диапазон не является вектором, но может быть использован для построения векторов через индексную нотацию.
Для обращения к отдельным элементам диапазона используйте индекс: i[3] вернёт четвёртый элемент диапазона (индексация с нуля по умолчанию).
Избегайте использования диапазонов внутри функций, если требуется гибкое управление размерностью – предпочтительнее явно формировать векторы.
Настройка шага изменения значений в числовом диапазоне
В Mathcad числовой диапазон задаётся через выражение вида x := start, step..end, где start – начальное значение, step – шаг изменения, end – конечное значение. Указание шага позволяет точно контролировать количество элементов и интервал между ними.
Если опустить step, Mathcad использует значение по умолчанию, равное 1. Для дробных шагов необходимо явно задать нужное значение, например: x := 0, 0.25..2 – создаст диапазон от 0 до 2 с шагом 0.25. Это обеспечит точки: 0, 0.25, 0.5, …, 2.
Изменение шага напрямую влияет на плотность дискретизации при графическом отображении и численных расчетах. При слишком большом шаге возможно пропускание важных участков функции, при слишком малом – перегрузка вычислений и падение производительности.
Рекомендуется выбирать шаг так, чтобы общее число точек в диапазоне не превышало 104 при использовании диапазона в графиках или численном анализе. Для этого можно использовать формулу:
Количество точек = floor((end - start)/step) + 1
Если требуется гарантированное включение конечной точки, убедитесь, что (end - start) делится на step без остатка. В противном случае Mathcad не включит end в диапазон.
Изменить шаг для уже определённого диапазона невозможно – необходимо переопределить переменную с новым выражением. Для этого рекомендуется использовать промежуточные переменные, например:
step := 0.1 x := 1, step..5
Это упростит корректировку параметров диапазона в дальнейшем.
Использование переменных для задания границ диапазона
В Mathcad границы числового диапазона удобно задавать с помощью переменных, особенно при работе с параметризованными расчетами и автоматизацией. Это обеспечивает гибкость и простоту редактирования диапазонов без необходимости менять каждое выражение вручную.
- Присвойте переменные для начального и конечного значений диапазона. Например:
a := 0
b := 10 - Определите шаг диапазона через отдельную переменную:
h := 0.5 - Задайте сам диапазон с использованием переменных:
x := a, a + h .. b
Такой подход позволяет:
- Быстро изменять границы и шаг диапазона без переписывания основного выражения.
- Создавать универсальные шаблоны, пригодные для разных расчетных сценариев.
- Избегать дублирования чисел, снижая риск ошибок при редактировании.
Важно: переменные, определяющие границы, должны быть заданы выше по листу, чем сам диапазон, иначе Mathcad выдаст ошибку неопределенности.
Для динамического контроля используйте зависимости между переменными, например:
b := a + 5 – это обеспечит автоматическую адаптацию диапазона при изменении начальной точки.

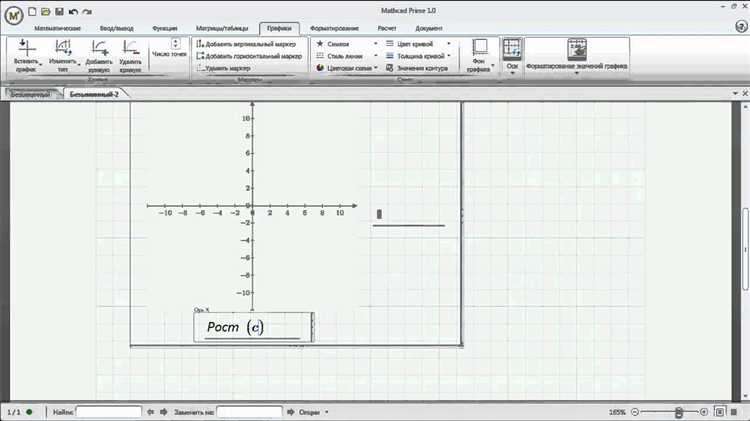

Визуализация числового диапазона через график
Для отображения числового диапазона в Mathcad используйте функцию plot с заранее определённым вектором значений. Например, задайте диапазон: x := 0, 0.1 .. 10. Это создаёт вектор x с шагом 0.1 от 0 до 10.
Чтобы построить график, выберите вставку графика (Insert → Graph → X-Y Plot). В открывшемся окне укажите x в качестве аргумента по оси X, и определите функцию, например y(x) := sin(x). Введите y в поле Y. Mathcad автоматически визуализирует значения функции на выбранном диапазоне.
Настройте оси: кликните дважды по графику, чтобы открыть свойства. Измените минимальное и максимальное значения осей, отключите автонастройку масштабов, чтобы добиться точного отображения диапазона.
Для отображения нескольких функций используйте те же данные x и добавьте вектор-столбец, например: y1 := sin(x), y2 := cos(x). Укажите обе функции в графике: y1, y2. Это удобно для сравнения различных зависимостей в пределах одного диапазона.
Избегайте слишком большого числа точек: шаг менее 0.01 может привести к снижению производительности. При необходимости визуализации резких переходов в функции уменьшайте шаг только в нужной области, создавая объединённые диапазоны.
Используйте маркеры и цветовые обозначения в свойствах графика для выделения ключевых точек, например, экстремумов или пересечений с осью X. Это делает график более информативным при анализе диапазона.
Применение числового диапазона в циклах и массивах
В Mathcad числовой диапазон задаётся через оператор двоеточия. Например, i := 0..10 создаёт диапазон от 0 до 10 с шагом 1. Этот диапазон можно напрямую использовать при построении массивов и реализации циклов.
Для создания массива значений достаточно задать зависимость от переменной диапазона. Пример: A[i := 0..10) := i^2. В результате массив A будет содержать квадраты чисел от 0 до 10. Mathcad автоматически индексирует такие массивы, начиная с указанного в диапазоне значения.
При работе с вложенными массивами допустимо использовать несколько независимых диапазонов. Например: B[i := 0..5, j := 0..5) := i + j создаёт матрицу 6×6, где каждый элемент – сумма соответствующих индексов. Это упрощает генерацию двумерных структур данных без необходимости использования встроенных циклов.
Для итерационных вычислений числовой диапазон эффективно применяется внутри программных блоков. В конструкции цикла for диапазон указывается в заголовке: for i ∈ 0..10. Внутри цикла возможна модификация элементов массивов, накопление сумм и другие операции, привязанные к текущему значению переменной.
Если необходим шаг, отличный от единицы, используется выражение вида i := 0, 0.5 .. 5. Такой диапазон удобно применять при расчётах функций на интервале с дробным шагом. В сочетании с функциями Mathcad, это позволяет построить массив значений функции: f[i := 0, 0.1 .. 2) := sin(i).
Рекомендуется задавать диапазоны с чётко определёнными границами и шагом, чтобы избежать ошибок округления при работе с вещественными числами. Для контроля длины массива полезно использовать встроенную функцию length().
Диагностика ошибок при работе с диапазонами
В Mathcad диапазоны задаются через начальное значение, шаг и конечное значение, например, x := 0, 0.1 .. 1. Ошибки чаще всего возникают из-за некорректного шага или неправильного порядка параметров. При неправильном задании шага (например, отрицательном для возрастающего диапазона) диапазон оказывается пустым, что приводит к отсутствию результатов или ошибкам вычислений.
Если диапазон не отображается или вычисления с ним не производятся, проверьте, что шаг соответствует направлению от начала к концу: шаг должен быть положительным при увеличении и отрицательным при уменьшении. Нулевой шаг приводит к бесконечному циклу или сбоям, в Mathcad это вызывает ошибку.
Ошибка «Invalid range» появляется, когда шаг не позволяет достичь конечного значения при заданных границах. Например, x := 1, 2 .. 0 – шаг 2 не уменьшает значение, поэтому диапазон пуст. Чтобы устранить ошибку, скорректируйте шаг или границы так, чтобы (конец — начало)/шаг было положительным целым числом или близким к нему.
Для диагностики используйте функцию length(x) – она возвращает количество элементов диапазона. Если длина равна нулю, значит диапазон некорректен. Также полезно вывести значения диапазона через x[] для визуальной проверки последовательности.
В сложных выражениях с динамическими параметрами проверяйте типы и значения переменных, участвующих в формировании диапазона. Непреднамеренное преобразование в целое или дробное число может изменить шаг и нарушить логику. Используйте оператор round с осторожностью, чтобы избежать смещения значений диапазона.
Ошибки при индексировании возникают, если диапазон задан, но используется индекс, выходящий за границы. Mathcad не предупреждает об этом явно, что приводит к неверным вычислениям. Проверяйте, что индексы не превышают length диапазона.
В случае импорта данных или передачи диапазонов между листами удостоверьтесь, что формат и структура сохранены корректно, поскольку несоответствия приводят к скрытым ошибкам.
Вопрос-ответ:
Как в Mathcad задать числовой диапазон с шагом, отличным от 1?
Для создания диапазона с нужным шагом в Mathcad применяют оператор двоеточие с тремя параметрами: начальное значение, шаг и конечное значение. Например, выражение x := 1, 0.5 .. 5 задаёт диапазон от 1 до 5 с шагом 0.5. Такой способ позволяет гибко регулировать промежутки между числами в списке.
Можно ли в Mathcad создавать диапазон, включающий отрицательные числа?
Да, Mathcad позволяет задавать числовые диапазоны с отрицательными значениями. Нужно просто указать отрицательное число в начале или конце диапазона. Например, y := -3 .. 3 сформирует последовательность целых чисел от -3 до 3. Аналогично можно использовать шаг, например, y := -3, 0.5 .. 3, чтобы получить более детализированный набор.
Как использовать диапазон чисел в формулах и графиках Mathcad?
Диапазон чисел, созданный в Mathcad, служит как массив значений, который можно подставлять в формулы и функции. Например, при построении графика функции можно определить переменную x как диапазон, а затем вычислить значения функции f(x) для всех точек этого диапазона. Это позволяет быстро визуализировать поведение функции без ручного ввода каждого значения.
Что делать, если при создании диапазона в Mathcad появляется ошибка или результат не соответствует ожиданиям?
Если возникают ошибки, стоит проверить правильность синтаксиса: убедитесь, что запятые и двоеточия стоят на своих местах и значения заданы корректно. Также проверьте, что шаг положительный, если начальное значение меньше конечного, и отрицательный — в обратном случае. Иногда проблемы связаны с версией Mathcad или установленными настройками, поэтому полезно ознакомиться с документацией или примерами, близкими к вашей задаче.
