В Mathcad для создания ранжированной переменной с определённым шагом применяется оператор двоеточия (:), который формирует вектор значений с заданным интервалом. Такой подход позволяет быстро создавать числовые последовательности, необходимые для анализа и построения графиков.
Чтобы задать переменную с шагом, нужно определить начальное значение, конечное и величину шага в формате: начало:шаг:конец. Например, выражение x := 0,5:0,1:1,5 создаст массив чисел от 0.5 до 1.5 с приращением 0.1. Результат автоматически становится вектором, с которым можно выполнять дальнейшие вычисления.
Для случаев, когда шаг необходимо изменить динамически, рекомендуется использовать параметры, которые позволяют подстраивать диапазон и шаг в зависимости от задачи. Это повышает гибкость и облегчает настройку расчетов без изменения основной формулы.
Важный момент – Mathcad учитывает точность и тип переменных, поэтому для корректного задания шага следует контролировать формат чисел, особенно при работе с дробными значениями. Использование ранжированных переменных с правильно заданным шагом значительно ускоряет моделирование и упрощает визуализацию данных.
Создание ранжированной переменной с помощью оператора диапазона
В Mathcad оператор диапазона позволяет быстро задать последовательность значений с равномерным шагом. Его синтаксис имеет вид:
Имя_переменной := Начальное_значение, Шаг, Конечное_значение
Основные особенности и рекомендации по использованию оператора диапазона:
- Начальное значение задаёт первое значение переменной.
- Шаг
- Конечное значение – максимальное или минимальное значение последовательности в зависимости от знака шага.
- Последовательность создаётся до тех пор, пока следующее значение не превысит (или не станет меньше) конечного.
- Шаг может быть как положительным, так и отрицательным, что позволяет строить возрастающие и убывающие ряды.
- Оператор возвращает вектор значений, который можно использовать в расчетах, графиках и массивах.
Пример задания переменной с шагом 0.5 от 1 до 5:
x := 1, 0.5, 5
Результат: [1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5]
Если конечное значение не достигается точно, Mathcad остановится на ближайшем значении, не превышающем предел. Например:
y := 0, 0.3, 1 даст [0, 0.3, 0.6, 0.9], 1 в последовательность не войдёт.
Для гарантированного включения конечного значения используйте подходящие шаг и границы или корректируйте последовательность вручную.
Настройка шага при определении переменной через двоеточие
В Mathcad переменные с шагом задаются с помощью оператора двоеточие в формате начало:шаг:конец. Например, выражение x := 0, 0.1, 1 создаст массив значений от 0 до 1 с шагом 0.1.
Важно учитывать, что значение шага должно соответствовать требуемой точности вычислений и диапазону. Если шаг слишком велик, пропустятся важные значения; если слишком мал – увеличится нагрузка на память и время вычислений.
Mathcad интерпретирует шаг буквально, без автоматической подгонки к концу интервала. Если длина диапазона не кратна шагу, последний элемент может быть меньше заданного конечного значения. Например, 0:0.3:1 даст значения 0, 0.3, 0.6, 0.9, без 1.
Для корректного включения конечного значения рекомендуется вручную вычислить число шагов и подстроить конечный элемент. Можно использовать выражение:
n := floor((конец — начало) / шаг), а затем сформировать последовательность как начало + шаг * (0..n).
При работе с малыми шагами важно контролировать числовую точность, так как накопление ошибок округления влияет на результат. Используйте дробные значения с точным представлением или работайте с целочисленными множителями, преобразуя переменную обратно в требуемый масштаб.
Использование функции linspace для задания равномерных шагов
В Mathcad функция linspace позволяет создать вектор с заданным числом равномерно распределённых точек между двумя значениями. Синтаксис: linspace(начало, конец, количество_точек). Параметр количество_точек определяет количество элементов в векторе, включая начальное и конечное значения.
Для задания ранжированной переменной с фиксированным шагом рекомендуется рассчитывать количество точек как количество_точек = (конец — начало) / шаг + 1. При этом шаг получается строго равномерным, что исключает накопление ошибок округления, характерное для операций с обычными арифметическими прогрессиями.
Пример: чтобы задать переменную от 0 до 10 с шагом 0.5, используйте linspace(0, 10, 21). Это гарантирует ровные интервалы и корректное включение конечной точки.
Функция особенно полезна при построении графиков и численных расчетах, где важно точное распределение значений. В отличие от ручного вычисления последовательностей, linspace исключает рассогласование конечных точек из-за неточного деления.
Автоматическое определение длины массива ранжированной переменной
Для корректного задания ранжированной переменной в Mathcad важно точно определить длину создаваемого массива. При использовании выражения с шагом, длина массива вычисляется как целочисленное значение, равное отношению интервала к шагу с добавлением единицы. Формула: length = floor((x_max - x_min) / step) + 1.
Рекомендуется применять функцию floor для избежания дробных значений длины, так как Mathcad не поддерживает массивы с нецелым количеством элементов. При этом если (x_max — x_min) не кратно шагу, последний элемент массива будет меньше x_max на величину остатка.
Для динамического задания длины переменной необходимо вычислять длину сразу после определения границ и шага, а затем использовать эту длину при формировании массива. Пример синтаксиса: arr := x_min + step * (0..length-1).
Важный момент – контроль точности вычислений с плавающей запятой. Рекомендуется округлять результаты к разумному числу знаков после запятой, чтобы избежать накопления погрешностей и неправильного расчёта длины массива.
Если требуется включить в массив конечное значение x_max, необходимо проверить, является ли (x_max — x_min) точным кратным шага. В случае несовпадения стоит увеличить длину массива на единицу и дополнительно проверить верхнюю границу, корректируя последний элемент вручную при необходимости.
Изменение шага и диапазона без потери значений переменной
При работе с ранжированной переменной в Mathcad изменение шага или диапазона требует учета существующих значений, чтобы избежать их потери. Основной принцип – сохранять пересечение нового диапазона с текущим набором данных.
Если диапазон изменяется с начального_значения и конечного_значения на новые границы, необходимо определить общую часть с исходным диапазоном. Например, при смене диапазона с 0..10 на 3..15 следует сохранить значения, лежащие в интервале 3..10. Шаг задается отдельно и влияет на плотность значений, но не должен исключать уже существующие точки внутри пересечения диапазонов.
Для сохранения значений переменной используйте функцию пересечения множеств, реализованную через фильтрацию исходного вектора по новым границам. После этого формируйте новый вектор с заданным шагом в пределах обновленного диапазона, добавляя недостающие значения.
Изменение шага следует проводить только после корректировки диапазона. Если новый шаг меньше, чем предыдущий, вычислите недостающие точки, используя формулу start + n * step, где n – целое число, для заполнения промежутков. При увеличении шага некоторые значения могут исключаться, но это допустимо, если они не входят в новый набор.
При программной реализации в Mathcad рекомендуется применять функции range и select для точного контроля над множествами значений, избегая прямого переписывания переменной. Такой подход минимизирует ошибки и сохраняет данные при корректировках.
Ошибки при неправильном задании шага и способы их устранения
В Mathcad неверно заданный шаг ранжированной переменной приводит к нескольким распространённым ошибкам. Во-первых, при слишком большом шаге переменная может не охватывать необходимый диапазон, что ведёт к неполным результатам вычислений. Например, при шаге 0.5 для интервала от 0 до 1 с точностью до 0.1 пропускаются значения, важные для анализа.
Во-вторых, слишком мелкий шаг существенно увеличивает объём вычислений и нагрузку на систему, что замедляет работу документа и может привести к зависаниям. Установка шага 0.0001 для диапазона 0–10 зачастую неоправданна и вызывает излишнюю детализацию без практической пользы.
Ошибка округления возникает, если шаг не делит диапазон на целое число интервалов. Например, при задании шага 0.3 на интервале от 0 до 1 переменная остановится на 0.9, пропуская конечное значение 1. Это вызывает неточности при построении графиков и расчетах.
Решения:
1. Используйте шаг, который является точным делителем длины диапазона. Если интервал [a; b], шаг должен удовлетворять условию (b — a) / шаг = целое число.
2. Применяйте функцию округления для генерации значений: например, использовать Round или Floor, чтобы компенсировать ошибки машинного представления чисел с плавающей точкой.
3. Оптимизируйте шаг, исходя из требуемой точности и объёма вычислений. Для предварительного анализа достаточно шага порядка 0.01–0.05, при детальном рассмотрении – уменьшайте шаг постепенно, контролируя производительность.
4. Воспользуйтесь встроенными средствами Mathcad для создания последовательностей, например, оператором двоеточия с явной проверкой конечного значения, чтобы избежать выхода за пределы диапазона.
Сравнение операторов диапазона и linspace в практических задачах
В Mathcad для задания ранжированных переменных часто применяются оператор диапазона (:) и функция linspace. Оба инструмента создают последовательности чисел, но имеют существенные различия, влияющие на точность и удобство при решении инженерных и научных задач.
- Формирование сетки значений
- Оператор диапазона генерирует значения с фиксированным шагом, например,
x := 0, 0.1 .. 1создаст массив с шагом 0.1. - linspace задаёт количество точек и автоматически рассчитывает равномерные промежутки между начальным и конечным значением, например,
linspace(0, 1, 11)создаст 11 точек от 0 до 1 включительно.
- Оператор диапазона генерирует значения с фиксированным шагом, например,
- Точность и накопление ошибок
- Оператор диапазона подвержен накоплению ошибок округления при малых шагах, что приводит к отклонению последней точки от заданного предела.
- linspace гарантирует точное попадание в конечное значение, так как рассчитывает шаг на основе общего количества точек.
- Гибкость настройки
- Оператор диапазона удобен при необходимости фиксированного и контролируемого шага, когда критична равномерность интервалов.
- linspace предпочтителен при необходимости строго задать количество дискретных точек без учёта точного шага.
- Применение в численных методах
- Для интеграции и дифференцирования, где требуется равномерный шаг, оператор диапазона обеспечивает более простую настройку и прямое управление.
- При визуализации графиков с фиксированным числом точек linspace удобнее, так как исключает возможные рассогласования по длине массива.
Рекомендуется использовать оператор диапазона, если важен именно размер шага и контроль его величины, особенно при экспериментальном подборе параметров. Если требуется точное количество точек с гарантированным попаданием в конечное значение, выбирайте linspace. В задачах с высокой чувствительностью к числовым ошибкам предпочтение следует отдавать linspace.
Применение ранжированных переменных с шагом в расчетах и графиках
Ранжированные переменные с заданным шагом в Mathcad позволяют создавать упорядоченные числовые последовательности, которые удобно использовать для параметрического анализа и визуализации. Такие переменные формируются с помощью оператора «:», например, x := 0,1..10, где шаг 0,1 обеспечивает равномерное распределение значений.
В расчетах последовательность с фиксированным шагом упрощает вычисление функций на дискретном множестве аргументов, что особенно актуально при численном интегрировании, дифференцировании и построении табличных данных. Например, для моделирования колебаний по формуле y = sin(x) с шагом 0,05 можно задать x := 0,05..2π и получить массив значений y с высокой точностью без необходимости ручного задания точек.

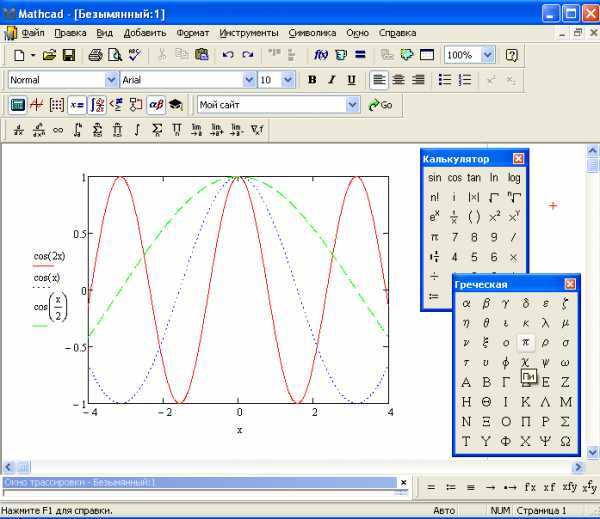

При построении графиков ранжированная переменная служит осью абсцисс, обеспечивая равномерное распределение точек и плавность линий. Это важно для корректного отображения функций с резкими изменениями или периодическими колебаниями, где малый шаг повышает детализацию графика.
Оптимальный выбор шага зависит от задачи: слишком крупный шаг приводит к потере информации и «зубчатости» графиков, слишком мелкий – к увеличению времени вычислений и памяти. Рекомендуется начинать с шага, обеспечивающего не менее 100 точек на интервале анализа, и корректировать по необходимости.
Использование ранжированных переменных с шагом также облегчает автоматизацию расчетов через циклы и векторные операции, что снижает количество ручных ошибок и повышает скорость моделирования. В совокупности эти свойства делают ранжированные переменные ключевым инструментом при численном анализе и визуализации данных в Mathcad.
Вопрос-ответ:
Как в Mathcad задать переменную с определённым шагом, чтобы получить список значений?
Для задания переменной с шагом в Mathcad можно использовать оператор диапазона с указанием начального значения, шага и конечного значения. Например, запись вида x := 0, 0.1..1 создаст вектор, начинающийся с 0, с шагом 0.1 и заканчивающийся числом 1. Это позволяет автоматически получить последовательность значений без необходимости вводить их вручную.
Можно ли изменять шаг переменной в процессе вычислений или он фиксируется при создании?
Шаг задаётся при определении переменной и остаётся постоянным для данного вектора. Если нужно изменить шаг, требуется создать новую переменную с другим шагом, например, переопределив диапазон. Mathcad не предусматривает динамическую смену шага в уже созданном диапазоне.
Какие ошибки возникают при неправильном задании шага в диапазоне переменной в Mathcad?
Частой ошибкой бывает указание шага, равного нулю или такого, который не согласуется с направлением изменения от начального к конечному значению. В таких случаях Mathcad выдаст сообщение об ошибке, либо результирующий вектор будет пустым. Также важно, чтобы шаг и границы были числовыми значениями; использование недопустимых типов приведёт к сбоям.
Можно ли использовать отрицательный шаг для создания убывающего ряда в Mathcad?
Да, в Mathcad разрешено задавать отрицательный шаг, что позволяет создавать убывающие последовательности. Например, запись x := 10, -0.5..5 создаст вектор от 10 до 5 с уменьшением на 0.5 на каждом шаге. Главное — правильно задать границы и шаг, чтобы они соответствовали логике убывания.
Как проверить, что переменная с шагом задана корректно и содержит ожидаемые значения?
Для проверки можно вывести переменную на лист Mathcad или использовать функцию length(x) для определения количества элементов. Также полезно просмотреть первые и последние значения вектора, чтобы убедиться, что шаг и границы соответствуют ожиданиям. Если значения не совпадают, следует проверить правильность задания начального значения, шага и конечного значения.
Как задать ранжированную переменную с определённым шагом в Mathcad?
В Mathcad для создания ранжированной переменной с заданным шагом используется оператор двоеточия с указанием начала, шага и конца диапазона. Например, запись x := 0, 0.5..5 создаст вектор значений от 0 до 5 с шагом 0.5. Такой способ удобен для быстрого формирования последовательностей чисел без необходимости вручную вводить каждое значение. Кроме того, полученный массив можно использовать в вычислениях и графиках.
