Как загрузить 3ds объект в archicad

Проверьте версию Archicad: в редакциях 24–26 поддержка 3ds реализована natively, но для стабильной работы обновите пакет до последней сборки, доступной в Менеджере обновлений. Ограничение на размер файла – 30 МБ для плавной работы в 3D-окне. Перед импортом удалите из модели неиспользуемые текстуры и пересчитайте полигональный объём до 150 000 полигонов.

Откройте «Управление библиотеками» и добавьте папку с 3ds-файлами как пользовательскую библиотеку. Избегайте в именах папок пробелов и кириллицы – это снижает риск возникновения ошибок при загрузке. После добавления перезапустите Archicad, чтобы программа зафиксировала новую библиотеку.

Через меню «Вставка» выберите «Загрузить объект» и укажите формат 3ds. В диалоге импорта установите единицы измерения в миллиметрах, чтобы избежать искажения масштаба. При появлении предупреждений о несоответствии текстур нажмите «Автозамена», чтобы Archicad перенёс материалы в свой формат без ручной коррекции.

В панели «Параметры загруженного объекта» задайте угол поворота по осям X/Y/Z и настройте точку привязки «Низ плана», если необходимо установить объект на уровень пола. При работе с подвижными элементами включите «Управление LOD» и задайте порог отображения упрощённой геометрии ниже 5 м, чтобы снизить нагрузку на OpenGL-визуализацию.

Поиск и выбор подходящего 3ds файла для импорта

Определите ключевые параметры модели: максимальный треугольный счёт (желательно не более 200 000 полигонов для средних проектов), наличие UV-развёртки и оптимизированных нормалей. Учтите масштаб и единицы измерения (миллиметры или сантиметры), чтобы избежать искажений при интеграции в Archicad.

Используйте специализированные библиотеки с фильтрацией по категории и рейтингу. Перед загрузкой выставляйте фильтр «.3ds» и сортируйте по «Low-poly» или «Mid-poly» в зависимости от требований проекта. Обращайте внимание на отзывы и количество скачиваний – это индикатор качества.

Проверяйте лицензионные условия: некоторые ресурсы предлагают бесплатные модели только для некоммерческого использования. Всегда скачивайте с официальных страниц авторов, избегайте зеркальных сайтов с сомнительным контентом.

Проверка совместимости формата 3ds с версией Archicad

В Archicad поддержка импорта 3ds-файлов внедрена с версии R10. В R10–R17 импорт ограничен основной геометрией без текстур, в R18–R22 добавлена передача UV‑развёрток и базовых материалов, а в R23 и выше гарантируется полная передача шейдеров и групп слоёв.

Чтобы узнать вашу версию Archicad, откройте меню «Справка → Сведения о версии» и обратите внимание на номер сборки (например, R24.0.1 Build 4110). Для корректной работы с текстурами 3ds требуется не ниже сборки R18.0.2; в более ранних клиентах импорт будет только каркасным.

Доступность формата 3ds в вашем экземпляре Archicad проверяется через «Файл → Интероперабельность → Объединить». В списке «Тип файла» должна отображаться строка «3D Studio (*.3ds)». Если пункта нет, установите последний «Hotfix» или «Library Update» для вашей версии: соответствующий патч скачивается с сайта Graphisoft.

При обнаружении поддержки 3ds проверьте максимальный объём модели: в R10–R17 ограничение – 64 000 полигонов, в R18–R22 – до 200 000, в R23+ – до 500 000. Для крупных сцен разобейте файл на несколько частей или используйте встроенный конвертер OBJ через сторонний плагин.

Если при импорте возникают ошибки геометрии или отсутствуют материалы, убедитесь, что при экспорте из 3D Studio задана кодировка ANSI и отключены нестандартные расширения (например, «Advanced Lighting») – такие опции поддерживаются только в версиях Archicad R24 и выше.

Установка надстройки 3D Studio (3ds) Import в Archicad

Для импорта 3ds-файлов в Archicad требуется установка надстройки «3D Studio (3ds) Import», которая официально распространяется Graphisoft. Без неё программа не распознаёт формат .3ds.

Сначала перейдите на официальный сайт Graphisoft и откройте раздел поддержки загрузок. В списке доступных надстроек выберите соответствующую версию Archicad, например Archicad 26. Найдите пункт «3D Studio (3ds) Import» и скачайте установочный файл для вашей операционной системы (Windows или macOS).

Перед установкой завершите работу Archicad. Запустите загруженный установщик. В процессе установки убедитесь, что выбрана точная директория установки Archicad – это особенно важно, если у вас установлено несколько версий. После завершения установки перезапустите Archicad.

Проверьте корректность установки через меню «Файл» → «Интероперабельность» → «Импорт». Если пункт «Импорт 3D Studio (3ds) файла» отображается – надстройка активна. При отсутствии пункта проверьте наличие установленной надстройки в «Менеджере надстроек» (Параметры → Надстройки → Менеджер надстроек). При необходимости активируйте вручную или повторно переустановите с правами администратора.

Импорт 3ds файла через меню «Файл → Интероперабельность → Импорт»

Перед импортом убедитесь, что в исходном файле 3ds корректно настроены единицы измерения и отсутствуют избыточные элементы (скрытые слои, лишние материалы). Архикад поддерживает масштабирование в диапазоне 0,1–10 000×, что позволяет сохранить точность геометрии.

1. Откройте меню Файл → Интероперабельность → Импорт.
2. В диалоге выбора файла укажите формат .3ds и нажмите «Открыть».
3. В появившемся окне настроек импорта:
   • Масштаб: по умолчанию 1:1, изменяйте при необходимости (например, 0,5 для моделей в два раза больше рабочего масштаба проекта).
   • Оси: отрегулируйте, если система координат источника отличается (X/Y/Z или Y/Z/X).
   • Материалы: выберите «Импортировать покрытия» для автоматического связывания текстур с образцами Архикада.
   • Геометрия: включите опцию «Сохранять сглаживание», чтобы грани сохранили визуальную мягкость.
   • Группировка: отключите «Объединять всю геометрию», если нужно сохранить иерархию слоёв.
4. Нажмите «ОК» и дождитесь завершения обработки. В зависимости от объёма модели время импорта может занять от нескольких секунд (до 10 Мб) до нескольких минут (свыше 50 Мб).
5. Проверьте положение объекта:
   • Перейдите в 3D-окно.
   • Используйте инструмент «Перемещение» с прижатым Ctrl для точной привязки к осям проекта.
   • При необходимости скорректируйте высоту Z через «Изменить» → «Параметры перемещения».

Рекомендуется сохранять импортированную модель в отдельный файл Архикада (.pla) для быстрого повторного использования и минимизации времени загрузки при будущих сеансах.

Настройка параметров масштаба и единиц измерения при загрузке

Перед импортом 3ds объекта в Archicad важно установить корректные параметры масштаба, чтобы избежать искажений размеров модели. В диалоговом окне импорта выберите единицы измерения, соответствующие исходной модели: обычно это миллиметры или сантиметры. Если исходный файл имеет нестандартные единицы, обязательно преобразуйте их вручную.

При настройке масштаба используйте точное числовое значение, например, 1:100 для архитектурных моделей. В случае несоответствия масштабов объекта и проекта возможна некорректная подгонка элементов. Рекомендуется проверить реальные размеры объекта после загрузки через инструмент измерения в Archicad.

Если 3ds модель содержит встроенную информацию о масштабе, включите опцию автоматического применения этих данных. В противном случае вручную задайте коэффициент масштабирования, исходя из размеров объекта и требований проекта. Избегайте масштабирования после загрузки, так как это может повлиять на точность расположения элементов.

Настройка единиц измерения влияет на последующую работу с объектом, включая позиционирование, привязку к сетке и взаимодействие с другими элементами модели. Рекомендуется использовать единицы, совпадающие с настройками проекта Archicad для минимизации ошибок конвертации.

Редактирование импортированного объекта в 3D-окне Archicad

После загрузки 3ds объекта в Archicad откройте 3D-окно для непосредственной работы с моделью. Для выбора объекта воспользуйтесь инструментом «Стрелка» и кликните по импортированному элементу. Важно убедиться, что объект выделен именно в 3D-виде, так как в 2D-окне некоторые параметры редактирования недоступны.

Перемещение и поворот: используйте встроенные манипуляторы – стрелки для смещения по осям X, Y, Z и кольца для вращения. Точное значение смещения или угла можно вводить в панели параметров справа, что обеспечивает высокую точность позиционирования.

Масштабирование: редактируется через меню «Изменить» → «Масштаб». Рекомендуется применять равномерное масштабирование, чтобы избежать искажений. Значения вводятся вручную, что позволяет задать точные размеры в соответствии с проектными требованиями.

Редактирование геометрии: Archicad не поддерживает прямое редактирование импортированной 3ds геометрии, однако возможно использование инструмента «Трассировка» для создания новых элементов поверх объекта. Для серьезных изменений рекомендуется возвращаться к исходному 3D-редактору или использовать встроенные параметры материала и видимости.

Настройка материалов и текстур: через панель «Параметры объекта» изменяйте назначенные материалы, заменяйте текстуры или корректируйте прозрачность. Для этого выберите объект, откройте диалог «Редактирование объекта» и перейдите к разделу материалов. Это позволяет быстро адаптировать внешний вид под стиль проекта без изменения модели.

Группировка и разбивка: при необходимости объединяйте несколько импортированных объектов в группу для одновременного редактирования или разбивайте группы для детальной проработки отдельных элементов. Управление группами осуществляется через контекстное меню или панель «Навигатор проекта».

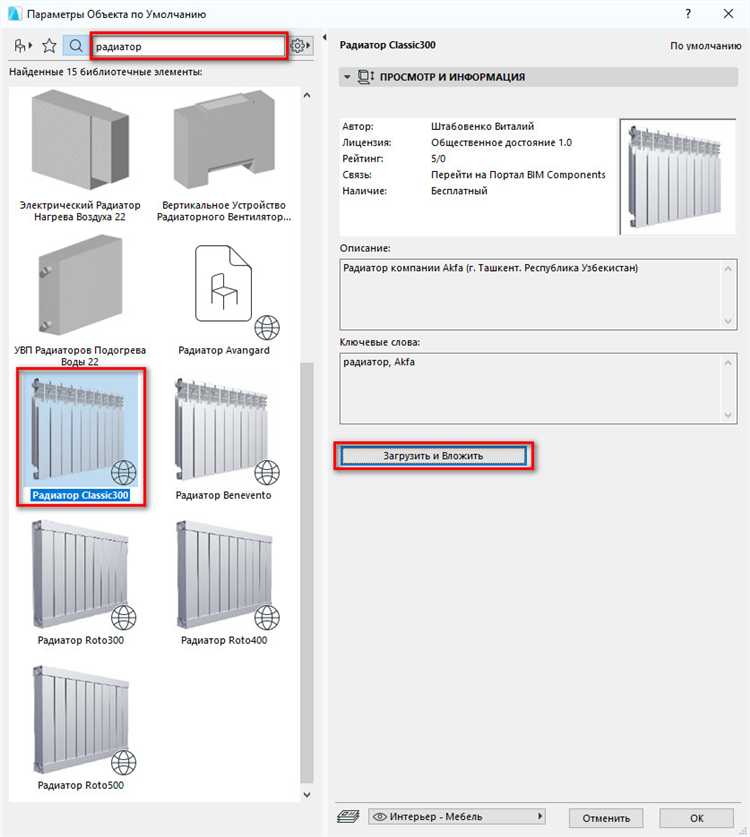

Сохранение и повторное использование 3ds объекта как библиотечного элемента

После импорта 3ds объекта в Archicad необходимо преобразовать его в библиотечный элемент для дальнейшего удобного использования. Для этого откройте меню «Файл» и выберите «Сохранить как объект библиотеки». Укажите уникальное имя и выберите формат GDL (Geometric Description Language), который обеспечивает совместимость с Archicad.

Рекомендуется организовать библиотечные элементы в отдельные папки по категориям, чтобы ускорить поиск и интеграцию в проект. Для добавления объекта в библиотеку откройте «Диспетчер библиотек» и подключите созданную папку с объектами.

При сохранении объекта учитывайте оптимизацию геометрии: удалите ненужные полигоны и используйте текстуры с минимально необходимым разрешением, чтобы не перегружать проект. Для редактирования параметров объекта применяйте встроенный редактор GDL, что позволяет настраивать поведение и видимость элемента.

Для повторного использования добавьте библиотечный объект в проект через инструмент «Место объекта» или скрипты GDL, если требуется автоматизация. Такой подход значительно сокращает время на вставку и настройку 3ds моделей в новых проектах.

Вопрос-ответ:

Как добавить 3D-объект в Archicad из внешнего файла?

Чтобы загрузить 3D-объект в Archicad, сначала откройте нужный проект. Затем в меню выберите функцию импорта или вставки объекта. Укажите путь к файлу с 3D-моделью (например, в формате 3ds). После выбора файла появится окно с параметрами загрузки, где можно настроить масштаб, ориентацию и другие параметры. Подтвердите импорт, и объект появится в рабочей области проекта.

Какие форматы 3D-файлов поддерживает Archicad при импорте моделей?

Archicad работает с несколькими форматами 3D-моделей. Среди них: 3ds, dwg, dxf, skp (SketchUp), ifc и некоторые другие. Формат 3ds достаточно популярен для импорта объектов мебели, техники и декоративных элементов. Для успешной загрузки важно, чтобы файл был корректно сохранён и не содержал ошибок.

Как правильно настроить масштаб при загрузке 3D-объекта в Archicad?

При импорте 3D-объекта в Archicad появляется возможность настроить масштаб модели. Если объект изначально был создан в другой системе измерений, его размеры могут не совпадать с проектом. В окне параметров импорта укажите коэффициент масштабирования, чтобы подогнать модель под нужные размеры. Иногда бывает полезно проверить размер объекта после вставки и при необходимости изменить масштаб уже внутри Archicad.

Какие ошибки могут возникнуть при загрузке 3ds моделей в Archicad и как их избежать?

Чаще всего проблемы возникают из-за несовместимости версий файлов или наличия в модели избыточной геометрии. Например, слишком сложные объекты с большим количеством полигонов могут замедлить работу программы или не загрузиться. Чтобы этого избежать, рекомендуется перед импортом очистить модель в программе, где она создавалась, убрать лишние детали и проверить правильность сохранения. Также стоит убедиться, что файл не повреждён.

Можно ли редактировать загруженный 3D-объект в Archicad?

После загрузки 3D-объекта Archicad позволяет выполнять базовые операции: перемещение, поворот, масштабирование. Однако полноценное редактирование геометрии, как в 3D-редакторах, здесь ограничено. Для сложных изменений лучше внести правки в исходной программе создания модели, а затем повторно импортировать обновлённый файл в Archicad.

Как импортировать 3D-модель в формате OBJ в Archicad?

Для загрузки 3D-объекта в формате OBJ в Archicad необходимо сначала открыть проект, затем перейти в меню «Файл» и выбрать пункт «Импорт». В открывшемся окне нужно указать путь к файлу OBJ на компьютере и подтвердить выбор. После этого Archicad предложит настроить параметры импорта, такие как масштаб, ориентация и текстуры. Важно внимательно проверить эти настройки, чтобы модель корректно отобразилась в проекте. После подтверждения загрузки объект появится в рабочем пространстве, где его можно будет размещать и редактировать.
