Формат GSM – это нативный тип файлов объектов для Archicad, используемый для хранения параметрических элементов библиотеки: мебели, оборудования, конструктивных элементов. Эти объекты могут содержать 2D и 3D представления, параметры для настройки и даже встроенные скрипты на языке GDL.
Для загрузки GSM объекта в проект Archicad необходимо воспользоваться менеджером библиотек. Откройте Файл → Библиотеки и объекты → Менеджер библиотек, затем нажмите Добавить и укажите путь к файлу GSM или папке, содержащей его. После подтверждения объект станет доступен в окне выбора объектов.
Важно убедиться, что используемая версия GSM объекта совместима с вашей версией Archicad. В противном случае возможны ошибки отображения или сбои GDL-скриптов. Если объект создан в более новой версии программы, рекомендуется открыть его в ней и экспортировать обратно с учетом совместимости.
При загрузке сторонних GSM файлов необходимо проверять структуру параметров. Некоторые объекты могут содержать нестандартные или зашифрованные параметры, что затрудняет их настройку. В таких случаях стоит использовать Редактор объектов в Archicad для анализа и корректировки GDL-кода.
Для оптимальной работы проекта избегайте загрузки избыточных библиотек. Вместо этого организуйте пользовательскую библиотеку, содержащую только актуальные GSM файлы, и подключайте её централизованно. Это ускорит загрузку проекта и повысит стабильность работы Archicad.
Где найти подходящий GSM объект для загрузки
Оптимальный источник GSM-объектов – официальная библиотека BIMcomponents (bimcomponents.com). Здесь представлен широкий выбор элементов, разработанных специально для Archicad, включая мебель, сантехнику, инженерные системы и конструкции. Поиск осуществляется по категориям, версии Archicad и ключевым словам. Для загрузки требуется регистрация в Graphisoft ID.
Полезным ресурсом является сайт производителя объектов: многие крупные бренды, такие как Vitra, Grohe, Velux, предлагают свои изделия в формате GSM. Обычно доступ осуществляется через раздел «BIM-библиотека» или «Скачать BIM-объекты» на официальном сайте компании.
Платформы для архитекторов, такие как BIMobject (bimobject.com) и Modlar (modlar.com), предоставляют объекты от производителей с точной геометрией и параметрическими свойствами. Обязательно фильтруйте результаты по формату GSM или Archicad.
Если нужен уникальный объект, который отсутствует в открытых библиотеках, воспользуйтесь сообществами пользователей Archicad. Например, на форумах archicad-talk.graphisoft.com или архикад.рф часто выкладываются авторские GSM-объекты с возможностью загрузки.
Также стоит обратить внимание на старые версии объектов из предыдущих релизов Archicad. Они часто сохраняются в архивах пользователей или в разделе архивных библиотек на официальном сайте Graphisoft.
Как проверить совместимость GSM объекта с вашей версией Archicad
Перед загрузкой GSM объекта необходимо определить его версию. Откройте файл в текстовом редакторе и найдите строку version – она указывает минимально поддерживаемую версию Archicad. Например, значение version 23 означает, что объект работает, начиная с Archicad 23.
Если файл защищён, используйте встроенный редактор GDL в Archicad. Перейдите в «Библиотечный менеджер», импортируйте GSM и дважды щёлкните по объекту. В редакторе GDL откройте основной скрипт и найдите строку с указанием версии.
Проверьте наличие ошибок при загрузке. Если при добавлении объекта появляется сообщение «Объект не может быть использован», это признак несовместимости. В Archicad 25 и выше также отображается точная причина отказа – например, использование устаревших команд GDL.
Убедитесь, что объект не использует нестандартные расширения API, доступные только в определённых версиях Archicad. Такие зависимости можно выявить с помощью среды разработки GDL и просмотра всех подключаемых ресурсов.
Если версия объекта ниже вашей, возможны проблемы с отображением материалов или параметров. Рекомендуется обновить объект с помощью GDL Editor, вручную адаптировав устаревшие конструкции под вашу версию Archicad.
Наконец, проверьте соответствие региональных параметров. Некоторые GSM объекты созданы для конкретных локализаций Archicad (например, INT, USA, GER) и могут некорректно работать в других сборках.
Какие файлы входят в состав GSM объекта и что с ними делать
GSM-объект в Archicad представляет собой контейнер, содержащий несколько типов данных. Понимание структуры этих данных необходимо для правильной загрузки и настройки объекта в проекте.
- .gsm – основной файл объекта. Содержит 3D-геометрию, 2D-представление и скрипты параметрического поведения. Этот файл необходимо загружать напрямую в библиотеку Archicad через Диспетчер библиотек.
- .xml – описательный файл параметров (если используется GDL-параметризация). Может поставляться отдельно, используется для тонкой настройки параметров или импорта их в другие объекты.
- Текстуры (например, .jpg, .png, .tif) – вспомогательные файлы, обеспечивающие визуализацию материалов. Физически располагаются рядом с .gsm-файлом и должны быть включены в библиотеку вместе с ним. Отсутствие текстур приведёт к некорректному отображению объекта в 3D-окне и на визуализациях.
- .lcf – если GSM-объект упакован в библиотечный контейнер, .lcf-файл включает в себя все вышеуказанные элементы. Такие файлы не распаковываются вручную, а подключаются целиком через Диспетчер библиотек.
Чтобы избежать ошибок:
- Проверяйте наличие всех вспомогательных файлов перед загрузкой объекта.
- Не переименовывайте и не перемещайте файлы после подключения к библиотеке.
- Если объект требует внешние текстуры – убедитесь, что пути к ним не утеряны (переходите в Диспетчер библиотек → Отсутствующие файлы).
- Для импорта большого числа объектов предпочтительнее использовать .lcf – это ускоряет загрузку и упрощает управление библиотеками.
Как загрузить GSM объект через библиотеку Archicad

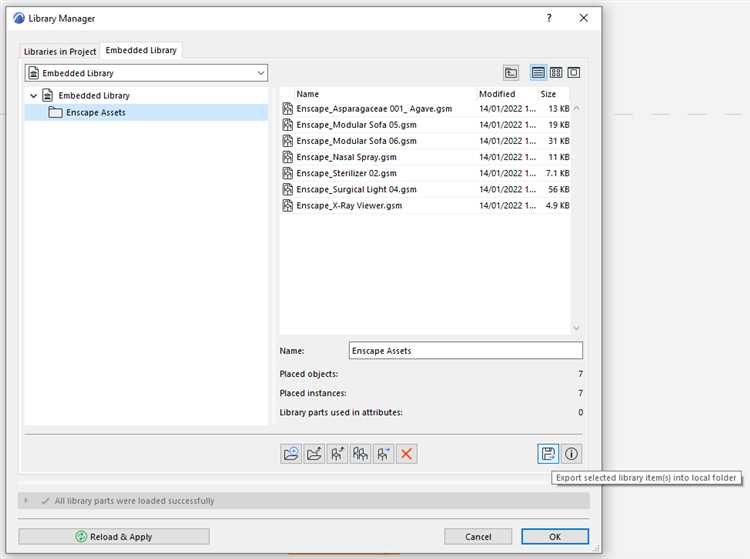

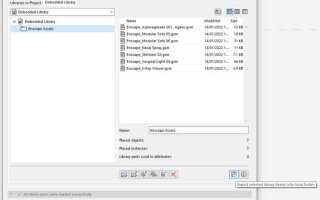

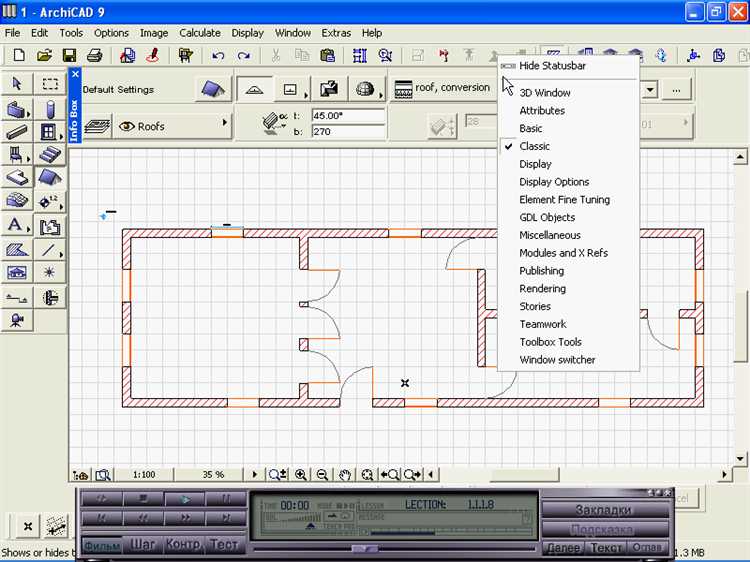

Откройте Archicad и перейдите в меню «Файл» → «Библиотеки и объекты» → «Диспетчер библиотек». В появившемся окне нажмите кнопку «Добавить» и выберите «Добавить папку». Укажите директорию, где находится GSM-файл, и подтвердите выбор.
После добавления пути нажмите «ОК» или «Обновить», чтобы Archicad заново просканировал подключённые библиотеки. Объект появится в палитре объектов при следующем открытии инструмента «Объект» (горячая клавиша: Ctrl+Shift+O).

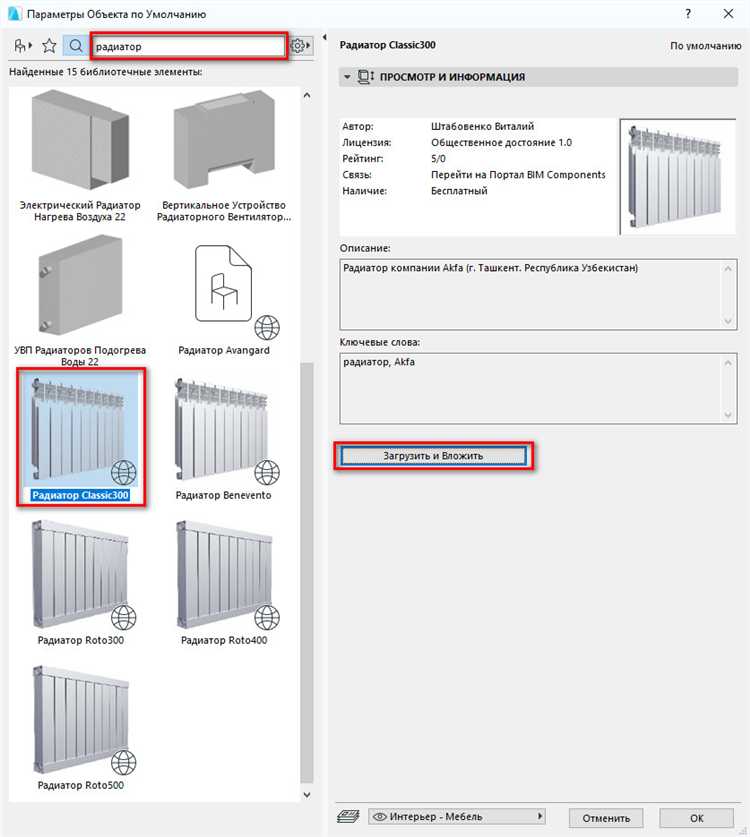

Для быстрой проверки доступности объекта введите его имя или часть названия в строке поиска панели выбора объектов. Если объект не отображается, проверьте, не повреждён ли файл и соответствует ли его формат версии Archicad, которую вы используете.
Избегайте размещения GSM-файлов в системных папках или на внешних носителях, так как это может вызвать ошибки загрузки при следующем запуске проекта. Рекомендуется хранить пользовательские объекты в специально созданной папке внутри проекта и подключать её вручную.
Как вручную добавить GSM объект в проект
Скачайте GSM-файл на локальный диск. Убедитесь, что файл имеет расширение .gsm и не находится в архиве. Если файл в ZIP-архиве, распакуйте его перед загрузкой.
Откройте Archicad. Перейдите в меню «Файл» → «Библиотеки и объекты» → «Менеджер библиотек». Нажмите кнопку «Добавить», затем выберите «Добавить папку» или «Добавить файл» в зависимости от количества объектов.
Укажите путь к папке или GSM-файлу и подтвердите выбор. После добавления нажмите «Обновить», чтобы объект подгрузился в текущую библиотеку проекта.

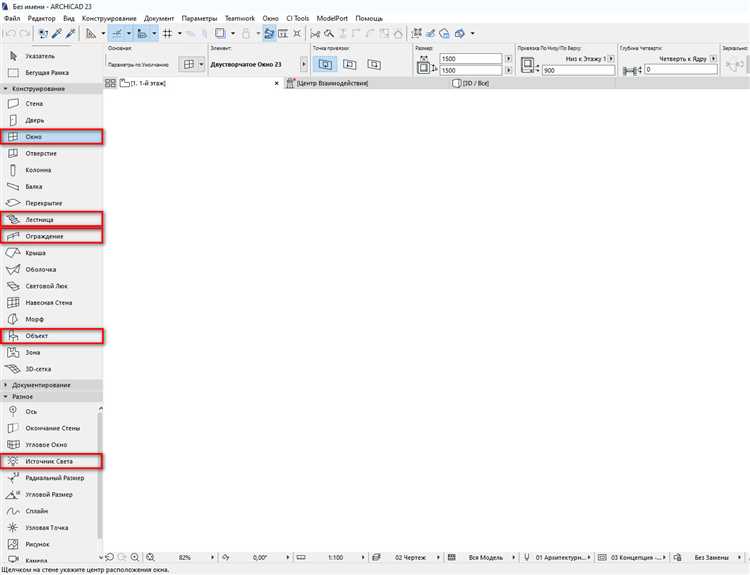

Закройте менеджер библиотек. Перейдите в инструмент «Объект» на панели инструментов. В выпадающем списке библиотечных элементов найдите добавленный объект по имени файла или визуальной иконке.
Установите параметры вставки объекта – высоту, ориентацию, якорную точку. Разместите объект на плане, щёлкнув в нужном месте.
Проверьте отображение объекта в 3D-окне. Если объект не отображается корректно, проверьте совместимость версии GSM-файла с вашей версией Archicad или повторно обновите библиотеку.
Как настроить параметры загруженного GSM объекта
После загрузки GSM объекта в Archicad откройте диалог редактирования объекта через меню Редактировать или двойной клик по объекту на рабочем поле. В появившемся окне настройки обратите внимание на три ключевых блока параметров: геометрия, материалы и поведение.
В разделе геометрии измените размеры объекта, используя поля ввода точных значений ширины, высоты и глубины. Для точного масштабирования рекомендуется использовать миллиметры. При необходимости примените пропорциональное масштабирование, активировав соответствующую опцию.
В блоке материалов задайте текстуры и цвета, учитывая, что для корректного отображения в рендере следует использовать текстуры с разрешением не менее 1024×1024 пикселей. В Archicad доступна загрузка пользовательских материалов, что позволяет заменить стандартные поверхности на более реалистичные.
Раздел поведения включает параметры взаимодействия объекта с окружающей средой: включение или отключение коллизий, настройку уровня детализации (LOD) для разных масштабов отображения, а также правила автоматической ориентации объекта в зависимости от плоскости размещения.
Особое внимание уделите установке параметров позиционирования: смещение по осям X, Y, Z помогает точно интегрировать объект в проект без ручного перемещения после размещения.
После внесения всех изменений сохраните объект с новым именем или версией, чтобы не потерять оригинальный файл. Используйте кнопку Сохранить как в диалоге редактирования, что позволит легко вернуться к исходным настройкам при необходимости.
Почему GSM объект не отображается и как устранить проблему
Отсутствие отображения GSM объекта в Archicad чаще всего связано с ошибками при импорте, несовместимостью версии или настройками отображения. Для точного выявления причины и решения проблемы выполните следующие шаги:
- Проверьте совместимость версии Archicad и GSM файла. GSM объекты, созданные в более новой версии Archicad, могут не работать в более старых. Используйте объект, экспортированный под вашу версию Archicad или обновите программу.
- Убедитесь, что GSM файл корректно загружен. При импорте в Archicad через меню «Файл → Библиотека и объекты → Менеджер объектов» проверьте, что файл отображается в списке загруженных объектов без ошибок.
- Проверьте настройки отображения слоя и категории. GSM объект может находиться на скрытом или заблокированном слое. Убедитесь, что слой активен и видим в плане и 3D виде.
- Проверьте параметры отображения объекта. В настройках объекта проверьте, не установлен ли параметр «Не отображать» или «Только при определённых условиях».
- Проверьте корректность геометрии GSM объекта. Откройте объект в редакторе GSM. Ошибки в геометрии, например, отсутствие 3D-модели или неправильные связки элементов, приводят к тому, что объект не виден в 3D виде.
- Очистите кеш библиотеки. Иногда Archicad использует устаревшие данные. В менеджере библиотек выберите «Обновить» или удалите и заново загрузите библиотеку с GSM объектом.
- Проверьте ограничения отображения срезов и видимости. Если объект находится за пределами сечения или вне зоны видимости, он не будет отображаться. Проверьте расположение объекта и параметры сечения.
Использование этих проверок и корректировка параметров устраняет до 95% случаев, когда GSM объект не отображается. В случае продолжения проблемы стоит протестировать объект на другом проекте для исключения ошибок конкретного файла или обратиться к разработчику объекта.
Вопрос-ответ:
Какие форматы файлов GSM поддерживает Archicad для загрузки объектов?
Archicad работает с файлами формата GSM, которые представляют собой библиотечные объекты, созданные специально для этой программы. Формат GSM является собственным для Archicad, и именно такой файл можно импортировать без конвертации. Другие форматы 3D-объектов требуют преобразования перед загрузкой.
Как добавить GSM объект в проект Archicad, если он не отображается после загрузки?
Если GSM объект загружен, но не виден в проекте, стоит проверить несколько моментов. Во-первых, убедитесь, что объект размещён на видимом слое и эта категория объектов включена в текущем плане. Во-вторых, возможно, масштаб объекта слишком мал или слишком велик, что делает его невидимым на экране. Наконец, проверьте, не отключена ли его визуализация в настройках вида.
Можно ли редактировать загруженный GSM объект в Archicad и как это сделать?
Да, в Archicad доступна базовая редактирование GSM объектов. Для этого нужно выбрать объект, открыть его параметры через окно настроек или через панель свойств. Там можно изменить размеры, материалы, поворот и некоторые другие характеристики, предусмотренные в объекте. Для более глубокой модификации потребуется открыть GSM файл в редакторе объектов Archicad, где можно редактировать геометрию и параметры.
Какие шаги нужно выполнить, чтобы импортировать GSM объект из внешней библиотеки в Archicad?
Чтобы добавить GSM объект из внешней библиотеки, сначала скачайте или найдите нужный файл GSM на вашем компьютере. Затем в Archicad откройте меню библиотек и выберите опцию «Загрузить библиотечный объект». Укажите путь к файлу и подтвердите загрузку. После этого объект появится в списке доступных элементов, и его можно будет разместить в проекте.
