ArchiCAD – это BIM-платформа, разработанная компанией Graphisoft, ориентированная на создание и управление цифровыми моделями зданий с высокой степенью детализации и точности. Программный комплекс объединяет инструменты проектирования, анализа и документации, что позволяет архитекторам и инженерам работать в единой среде на всех этапах проектирования.
Основная концепция ArchiCAD заключается в формировании интеллектуальной 3D-модели, которая содержит не только геометрию объекта, но и его конструктивные характеристики, материалы, а также параметры, необходимые для строительного процесса. Такой подход обеспечивает автоматическую генерацию чертежей и спецификаций, минимизируя риски ошибок и дублирования данных.
ArchiCAD поддерживает расширенную коллаборацию через встроенные инструменты Teamwork и интеграцию с IFC-форматом, что облегчает взаимодействие между различными дисциплинами и сторонними программными продуктами. Важно отметить, что комплекс оптимизирован для работы с крупными архитектурными проектами, позволяя контролировать как масштабные объекты, так и детальные элементы конструкции.
Практическое применение ArchiCAD включает автоматизацию рутинных процессов, повышение скорости разработки проектов и улучшение качества визуализации. Для повышения эффективности рекомендуется использовать встроенные библиотеки объектов и регулярно обновлять шаблоны проектов с учетом текущих стандартов и норм.
Особенности интерфейса ArchiCAD для архитектурного проектирования
ArchiCAD предлагает гибко настраиваемый интерфейс, оптимизированный для ускорения рабочих процессов архитекторов. Основной элемент – контекстное меню, которое изменяется в зависимости от выбранного инструмента и объекта, позволяя быстро получить доступ к необходимым параметрам без лишних переходов.
Рабочее пространство разделено на несколько зон: панель инструментов слева обеспечивает мгновенный выбор ключевых функций – стен, окон, дверей и лестниц. Вверху расположена интеллектуальная панель управления, позволяющая менять настройки выбранного объекта без открытия дополнительных окон.
Навигация по 3D-модели осуществляется через орбитальный навигатор и панель слоев, что упрощает работу с комплексными проектами и обеспечивает точное управление видимостью элементов. При работе с чертежами интерфейс позволяет переключаться между 2D и 3D режимами одним кликом, что ускоряет процесс контроля и корректировки.
Особое внимание уделено инструментам автоматизации: интерфейс интегрирует функции группового редактирования и создания шаблонов, что позволяет сократить время повторяющихся операций. Кроме того, ArchiCAD поддерживает пользовательские скрипты и плагины, легко подключаемые через встроенный менеджер.
Для повышения точности и удобства работы предусмотрены встроенные системы интеллектуального выравнивания и привязок, которые автоматически подсказывают логические точки соединения и углы, уменьшая количество ошибок на этапе проектирования.
Интерфейс адаптирован для мультиэкранных конфигураций, позволяя одновременно отображать различные виды и планы, что повышает эффективность контроля и анализа проекта.
Инструменты моделирования и создания 3D-конструкций в ArchiCAD
Инструмент «Плита» используется для создания горизонтальных поверхностей, включая перекрытия и полы, с поддержкой многоуровневых параметров и автоматической адаптацией к изменяющейся геометрии здания. Для формирования кровель доступен инструмент «Крыша», который поддерживает различные типы конструкций и обеспечивает точную геометрическую подгонку с учетом уклонов и сопряжений.
ArchiCAD обладает функцией «Объемное тело» для создания произвольных 3D-форм с возможностью редактирования базовых параметров через интерактивный интерфейс. Инструмент «Лестница» позволяет автоматически генерировать конструкции с учетом нормативных требований по высоте ступеней, ширине и углам наклона.
Для детальной проработки элементов применяется инструмент «Окно/Дверь», который поддерживает импорт пользовательских профилей и параметрическую настройку размеров и материалов. Модель строится на базе BIM-данных, что обеспечивает синхронизацию 3D-модели с чертежами и спецификациями.
Особое внимание уделено автоматизации: ArchiCAD поддерживает создание пользовательских объектов через GDL-скрипты, что расширяет возможности моделирования нестандартных элементов. Инструменты анализа и проверки геометрии позволяют выявлять пересечения и несоответствия на ранних этапах проектирования.
Использование этих инструментов в совокупности позволяет эффективно создавать точные 3D-конструкции с минимальными затратами времени и исключает ошибки при последующем строительстве и согласовании проекта.
Методы работы с документацией и чертежами в ArchiCAD

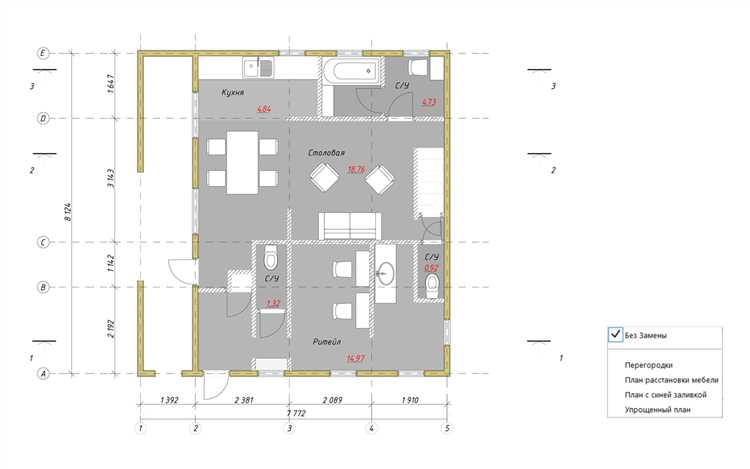

ArchiCAD обеспечивает комплексное управление документацией через систему листов и видов, что позволяет организовать чертежи по проектным стадиям и разделам. Виды автоматически обновляются при изменении модели, что гарантирует актуальность документации без дополнительных действий.
Для создания чертежей используются шаблоны видов, которые настраиваются под требования конкретного проекта: масштаб, отображаемые элементы, уровни детализации и сечения. Это позволяет быстро получать планы, фасады и разрезы с необходимой точностью и полнотой информации.
Работа с аннотациями и измерениями происходит непосредственно на листах, где можно добавлять текстовые и графические пояснения, ссылки на узлы и спецификации. ArchiCAD поддерживает привязку аннотаций к элементам модели, что упрощает корректировку при изменениях.
Для контроля версий документации используется система отметок и комментариев в листах, что облегчает совместную работу и ревизии проекта. Встроенные инструменты сравнения чертежей позволяют выявлять изменения между разными версиями документов.
Экспорт готовых чертежей доступен в нескольких форматах: DWG, PDF, IFC. При этом ArchiCAD сохраняет структуру и слои, что облегчает дальнейшую работу в специализированных приложениях и обмен с другими участниками проекта.
Рекомендовано использовать модуль «Документация», который автоматизирует создание спецификаций и ведомостей материалов на основе данных модели, минимизируя ручной ввод и снижая вероятность ошибок.
При настройке рабочих процессов важно учитывать интеграцию ArchiCAD с системами BIM-менеджмента и корпоративными стандартами оформления документации, что повышает эффективность командной работы и качество конечного результата.
Возможности совместной работы и обмена данными в ArchiCAD
ArchiCAD предоставляет комплексные инструменты для многопользовательского проектирования через функцию BIMcloud, которая обеспечивает одновременный доступ к одному проекту нескольким специалистам с автоматическим контролем версий и разрешений.
Технология Teamwork позволяет разделить модель на логические части, чтобы члены команды могли работать независимо, сохраняя целостность данных. Изменения синхронизируются в реальном времени, что исключает конфликты и дублирование.

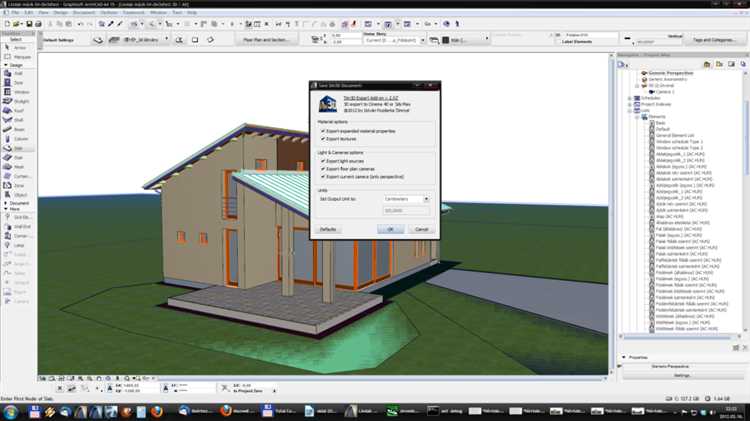

Для обмена данными с другими программами и специалистами ArchiCAD поддерживает стандарты IFC, DWG/DXF и PDF. При экспорте и импорте IFC обеспечивается сохранение параметров объектов и связей, что важно для координации в мультидисциплинарных проектах.
Инструмент Hotlink позволяет интегрировать внешние файлы и библиотеки в основной проект без потери связи, что упрощает обновление данных и работу с повторяющимися элементами.
ArchiCAD предлагает встроенные механизмы контроля качества модели – проверку коллизий, анализ энергопотребления и соответствие нормам, которые доступны всем участникам проекта для оперативной коррекции.
Для оптимизации коммуникаций предусмотрены возможности интеграции с популярными платформами управления проектами, такими как BIMx и Solibri, что расширяет возможности визуализации и анализа на всех этапах проектирования.
Настройка и автоматизация процессов проектирования в ArchiCAD
ArchiCAD предоставляет гибкие инструменты для настройки интерфейса и рабочих процессов под конкретные задачи проектирования. Вкладки и панели можно адаптировать, сохраняя индивидуальные профили рабочих пространств для разных этапов проекта. Это ускоряет доступ к нужным функциям и сокращает время на переключение между инструментами.
Автоматизация в ArchiCAD достигается с помощью встроенного скриптового языка GDL, позволяющего создавать параметрические объекты и повторяющиеся элементы с вариативными характеристиками. Использование шаблонов проектов и библиотек компонентов позволяет стандартизировать чертежи и минимизировать ручной ввод.
Для массовой обработки элементов применяются функции фильтров и поисковых запросов, которые интегрируются с параметрами объектов. Это облегчает корректировку больших объемов данных без необходимости редактировать каждый элемент вручную.
ArchiCAD поддерживает интеграцию с внешними приложениями через API, что открывает возможности для разработки пользовательских плагинов и автоматизированных сценариев, например, для экспорта данных или генерации спецификаций. Использование API эффективно при комплексных проектах с необходимостью синхронизации данных между разными системами.
Автоматизация процесса документирования реализована через настраиваемые шаблоны листов и отчётов. Их можно программировать для динамического обновления содержимого в зависимости от изменений в модели, что обеспечивает актуальность и точность выходной документации.
Оптимизация работы в ArchiCAD включает применение горячих клавиш и пользовательских меню для быстрого вызова часто используемых команд, что сокращает количество кликов и снижает вероятность ошибок при работе с большими проектами.
Использование библиотек объектов и дополнительных расширений в ArchiCAD

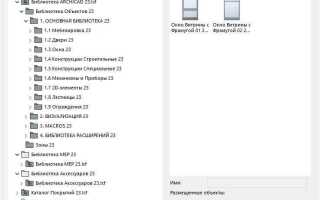

Библиотеки объектов в ArchiCAD представляют собой коллекции параметрических элементов, которые обеспечивают высокую детализацию и гибкость моделирования. Их использование позволяет значительно ускорить процесс проектирования, снижая необходимость создания каждого элемента с нуля.
Для эффективной работы с библиотеками объектов рекомендуется:
- Использовать стандартные библиотеки ArchiCAD, включающие более 2500 элементов, адаптированных под различные строительные задачи;
- Подключать сторонние библиотеки, проверяя их совместимость с текущей версией программы и соответствие локальным нормам проектирования;
- Регулярно обновлять библиотеки для получения новых элементов и улучшений параметризации;
- Оптимизировать структуру библиотек, исключая устаревшие и неиспользуемые объекты, чтобы снизить нагрузку на систему;
- Создавать собственные объекты с помощью встроенного редактора GDL (Geometric Description Language) для решения специфических задач.
Дополнительные расширения ArchiCAD расширяют функциональность программы и позволяют интегрировать специализированные инструменты в рабочий процесс. Среди наиболее востребованных расширений:
- Плагины для анализа энергопотребления и экологических параметров здания;
- Инструменты для автоматизированного создания спецификаций и ведомостей;
- Модули для совместной работы и обмена данными через BIMcloud;
- Интеграции с CAD и инженерным ПО для передачи точных данных между дисциплинами;
- Расширения для визуализации и рендеринга, обеспечивающие фотореалистичные изображения и анимации.
Практика показывает, что грамотное сочетание библиотек объектов и расширений обеспечивает:
- Сокращение времени моделирования на 30–40% за счет повторного использования качественных элементов;
- Повышение точности проектной документации благодаря параметрической адаптации объектов;
- Улучшение взаимодействия между участниками проекта через стандартизированные инструменты;
- Гибкость в адаптации проекта под изменяющиеся требования без потери качества.
Рекомендуется внедрять библиотеки и расширения поэтапно, тестируя их влияние на производительность и соответствие задачам конкретного проекта. Это минимизирует риски и обеспечивает максимальную отдачу от использования возможностей ArchiCAD.
Вопрос-ответ:
Что такое ArchiCAD и для каких задач он предназначен?
ArchiCAD — это программный комплекс для архитектурного проектирования и информационного моделирования зданий (BIM). Он позволяет создавать трехмерные модели, вести документацию и выполнять расчёты, что помогает архитекторам и проектировщикам создавать точные и детализированные проекты. Программа подходит как для индивидуальной работы, так и для совместных командных проектов.
Какие основные возможности ArchiCAD выделяют его среди других САПР-систем?
ArchiCAD поддерживает работу с параметрическими объектами, что облегчает внесение изменений в проект. Встроенный BIM-инструментарий позволяет вести координацию между разными специалистами — архитекторами, инженерами и конструкторами. Также программа умеет автоматически обновлять чертежи и спецификации при изменении модели, что экономит время и снижает риск ошибок.
Можно ли использовать ArchiCAD для моделирования сложных архитектурных форм и нестандартных конструкций?
Да, ArchiCAD предоставляет широкий набор инструментов для создания сложных геометрических форм. Благодаря возможности работы с поверхностями и свободным моделированием, пользователь может разрабатывать нестандартные объекты, которые соответствуют уникальным архитектурным идеям. Это делает программу подходящей для проектов с оригинальными дизайнерскими решениями.
Как ArchiCAD поддерживает совместную работу в команде над проектом?
В ArchiCAD реализована технология Teamwork, которая позволяет нескольким пользователям одновременно работать с одним проектом. Каждый участник может вносить изменения в свою часть модели, а система синхронизирует данные и разрешает конфликты. Это упрощает коммуникацию между членами команды и обеспечивает контроль над версиями документации.
Какие форматы файлов поддерживает ArchiCAD для обмена проектами с другими программами?
ArchiCAD умеет работать с распространёнными форматами, такими как DWG, DXF, IFC, PDF, а также поддерживает экспорт и импорт моделей в форматах, применяемых в других BIM-программах. Это обеспечивает удобство интеграции с различными инструментами, используемыми в архитектурном и инженерном проектировании.
Что такое программный комплекс ArchiCAD и для каких задач он предназначен?
ArchiCAD — это специализированное программное обеспечение, разработанное для архитектурного проектирования и моделирования зданий. Оно позволяет создавать трёхмерные модели конструкций, а также разрабатывать чертежи и документацию. С помощью ArchiCAD архитекторы и проектировщики могут планировать внутренние и внешние элементы зданий, анализировать конструкции, а также координировать работу с другими участниками проекта.
Какие ключевые функции доступны в ArchiCAD, которые помогают в работе над архитектурными проектами?
В ArchiCAD реализован широкий набор инструментов, позволяющих создавать точные 3D-модели зданий с детализацией на разных уровнях. Пользователи могут работать с библиотеками объектов, например, окон, дверей и мебели, быстро вносить изменения и автоматически обновлять чертежи. Программа поддерживает обмен данными с другими программами, что облегчает совместную работу в команде. Также есть возможности для визуализации проектов, что помогает представить результаты заказчикам и оценить внешний вид будущего здания.
