Что такое ibus bmw

Система iBus в автомобилях BMW представляет собой интегрированную цифровую шину данных, обеспечивающую взаимодействие между различными электронными модулями. Она используется на моделях 3-й серии E46, 5-й серии E39, 7-й серии E38 и ряде других автомобилей, выпущенных в конце 1990-х – начале 2000-х годов. iBus основана на протоколе K-Line и предназначена для передачи управляющих команд, диагностической информации и мультимедийных данных.

Особенность iBus заключается в том, что шина работает на скорости около 9,6 кбит/с и объединяет такие компоненты, как блок управления мультимедиа (BM54), навигационную систему, панель приборов, климат-контроль и двери. Благодаря единому каналу передачи данных возможно централизованное управление функциями автомобиля, упрощение диагностики и интеграция дополнительных устройств, например, Bluetooth-модулей или адаптеров для подключения смартфонов.

Реализация проектов на базе iBus требует учета протокола передачи сообщений: каждая команда включает идентификатор отправителя, тип сообщения, длину данных, сами данные и контрольную сумму. Для подключения к шине чаще всего используют адаптеры на базе микроконтроллеров, таких как Arduino с интерфейсом iBus, или специализированные Bluetooth-модули. Важно обеспечить правильное питание устройств и защиту линии от наводок, особенно при прокладке дополнительных кабелей в салоне автомобиля.

При работе с системой iBus рекомендуется применять специальные приложения для диагностики и мониторинга шины, например, iBus App для Android или программное обеспечение для ПК, поддерживающее работу через USB-адаптеры. Эти инструменты позволяют считывать сообщения в реальном времени, отслеживать активность модулей и выявлять неисправности без необходимости подключения к OBD-разъему.

Хотите, я также подготовлю для вас аналогичное продолжение для раздела о преимуществах и недостатках системы iBus?

Система iBus в автомобилях BMW и ее особенности

Система iBus представляет собой шину данных, внедренную в автомобилях BMW с конца 90-х годов, в основном в моделях E38, E39, E46, E53. Ее задача – объединение различных электронных блоков управления для обмена данными через один коммуникационный канал.

Особенности реализации iBus:

• iBus основан на однопроводной архитектуре, где данные, синхронизация и питание проходят через общий кабель.
• Передача осуществляется с помощью импульсной модуляции на скорости около 9,6 кбит/с, что достаточно для обмена информацией между мультимедийными системами, климат-контролем, центральным замком и системой комфорта.
• Каждое устройство в сети имеет уникальный идентификатор, обеспечивая адресную доставку команд.
• iBus совместим с системами диагностики через разъем OBD-II, что позволяет считывать и отправлять команды без физического вмешательства в блоки управления.

Рекомендации для работы с iBus:

1. Использовать специализированные адаптеры, такие как iBus Interface или Resler Interface, для корректной работы с шиной без искажений сигнала.
2. При установке дополнительного оборудования (например, Android-магнитол) рекомендуется интегрировать их через преобразователи iBus-CAN для сохранения штатных функций.
3. В процессе модернизации электросистемы необходимо учитывать нагрузку на iBus, чтобы избежать сбоев в работе оригинальных компонентов.
4. При диагностике ошибок важно использовать совместимое программное обеспечение, такое как BMWScan или iBus App, поддерживающее работу с iBus-протоколом.

Понимание особенностей системы iBus позволяет расширить функциональность автомобиля без потери надежности штатных систем.

Хотите, я также подготовлю отдельный блок о самых распространенных неисправностях iBus и способах их устранения?

Что такое шина iBus и какие устройства BMW к ней подключаются

Шина iBus в автомобилях BMW представляет собой цифровую линию передачи данных, объединяющую различные электронные модули в единую сеть для обмена информацией. Работает по принципу последовательной передачи сообщений, где каждое устройство слушает шину и реагирует только на предназначенные ему команды. Основу технологии составляет однопроводная шина, построенная на базе интерфейса K-Bus, используемого в моделях 90-х и начала 2000-х годов.

К iBus подключаются следующие устройства:

• Модуль радиоуправления (RM): обрабатывает сигналы с ключа дистанционного управления, команды центрального замка.
• Блок управления мультимедийной системой (BM54, BM24): получает команды с головного устройства для управления радио и аудиовыходами.
• Навигационный блок (MK2, MK3, MK4): принимает инструкции от контроллеров и передает навигационные данные на дисплей.
• Головное устройство (MID, Bordmonitor, Radio Business/CD53): выполняет функцию интерфейса пользователя, передает команды другим модулям.
• Блок управления климатом (IHKA): синхронизирует работу системы вентиляции и кондиционирования в зависимости от запросов пользователя и состояния автомобиля.
• Блок управления дверьми (ZKE/ZGM): обеспечивает функционирование стеклоподъемников, центрального замка и зеркал с электроуправлением.
• Подрулевой модуль (SZM): передает сигналы от органов управления на руле, в том числе кнопок мультимедиа и круиз-контроля.
• Телематический модуль (TCU, ULF): обеспечивает связь через Bluetooth и поддержку функций SOS и телематических сервисов BMW Assist.
• Блок управления освещением (LCM/LSZ): синхронизирует работу внешнего и внутреннего освещения с другими системами автомобиля.

При доработке или ремонте iBus-сети рекомендуется использовать диагностические сканеры, совместимые с протоколом BMW iBus, например INPA или специализированные приложения типа iBus App. Нарушение целостности сети приводит к нестабильной работе подключенных устройств, поэтому любые модификации следует проводить с соблюдением правильной топологии соединений и проверкой сопротивления линии (около 60 Ом для исправной сети).

Как работает передача данных по iBus: базовые принципы

Каждое сообщение в сети начинается с идентификатора отправителя, за которым следует длина сообщения, полезная нагрузка и контрольная сумма для проверки целостности данных. Формат сообщений стандартизирован: первый байт указывает адрес источника, второй – длину пакета, далее идут команды и параметры, последний байт – контрольная сумма CRC.

Конфликты на шине устраняются с помощью приоритета: устройство с более низким адресом имеет преимущество при одновременном начале передачи. Если два устройства начинают передавать одновременно, тот, чьи данные первыми нарушают совпадение на шине, прекращает передачу.

Рекомендовано при разработке оборудования для iBus строго соблюдать временные интервалы передачи: интервал между байтами не должен превышать 1,5 мс, чтобы избежать ошибок синхронизации. Кроме того, необходимо минимизировать паразитные ёмкости и индуктивности в цепи для снижения искажений сигнала.

Для анализа работы iBus рекомендуется использовать логические анализаторы с поддержкой расшифровки UART-протоколов и настройкой скорости на 9600 бод. Важно правильно согласовать уровень сигнала: стандартный уровень логического нуля составляет около 0 В, единицы – около 12 В при использовании стандартного K-Line уровня или 5 В в случае работы через TTL-интерфейс.

Типичные неисправности шины iBus и способы их диагностики

Другим распространённым сбоем является нарушение целостности контактов на разъемах управляющих модулей. Окисление или слабая посадка контактов приводит к частичным сбоям связи между устройствами. В результате могут возникать случайные ошибки на панели приборов, нестабильная работа навигации и невозможность настройки функций через бортовой компьютер.

Для диагностики iBus необходимо использовать сканеры с поддержкой BMW-протоколов, например INPA, NCS Expert или специальный интерфейс iBus Interface. Проверка начинается с опроса модулей на наличие ошибок связи. Отсутствие ответа одного или нескольких устройств указывает на обрыв линии или неисправность самого модуля. Далее рекомендуется физическая проверка целостности проводки мультиметром: измерение сопротивления между контактами шины должно показывать значения менее 1 Ом.

Также следует обратить внимание на паразитные наводки. Их причиной могут быть нештатные подключения аксессуаров или повреждение экранирования проводов. При наличии подозрений проводят проверку сигнала осциллографом: рабочий сигнал iBus представляет собой последовательность прямоугольных импульсов с уровнем 0–12 В. Искривление фронтов импульсов, посторонние шумы или нестабильная амплитуда свидетельствуют о проблемах в линии.

Особое внимание следует уделять диагностике после установки неоригинальных устройств, например мультимедийных систем или усилителей. Неправильная интеграция в шину iBus может привести к полной её блокировке. При таких симптомах рекомендуется временно отключить сторонние устройства и проверить восстановление штатной работы сети.

Возможности интеграции современных мультимедийных систем через iBus

Шина iBus в автомобилях BMW позволяет интегрировать современные мультимедийные устройства без полной замены заводской электроники. Через специальные адаптеры, например, iBus Interface Module или mObridge, можно подключить внешние мультимедийные блоки, сохраняя штатное управление с помощью кнопок на руле и дисплея приборной панели.

Для ретрофита рекомендуется использовать адаптеры, поддерживающие работу с протоколами K-bus и CAN-bus, чтобы обеспечить корректную обработку команд от старших поколений автомобилей, таких как E39, E46 и E53. Адаптеры типа Resler Interface поддерживают взаимодействие с ПО вроде iBus App, которое расширяет штатные функции: добавляет отображение данных о состоянии двигателя, предупреждения о неисправностях, функции видеорегистратора и управления аудиосистемой через смартфон.

При установке мультимедийных решений через iBus важно учитывать совместимость устройства с версией бортовой электроники автомобиля. Для моделей с системой навигации MK4 или радиомодулями BM54 необходимы адаптеры с возможностью трансляции цифрового сигнала без искажения качества звука и изображения.

Подключение внешних Bluetooth-модулей через iBus обеспечивает интеграцию потоковой передачи музыки и громкой связи без вмешательства в штатную проводку. Решения типа BlueBus позволяют дополнить старые модели BMW современными функциями без потери оригинальности салона.

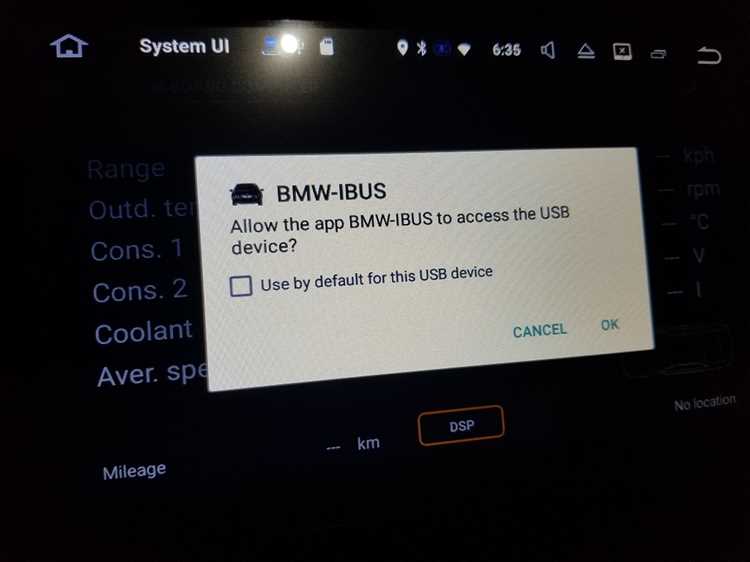

Подключение адаптера iBus для управления дополнительными функциями

Для интеграции дополнительных функций в автомобилях BMW, использующих систему iBus, необходимо подключить соответствующий адаптер. Этот процесс позволяет управлять такими элементами, как мультимедийная система, климат-контроль и другие устройства через стандартный интерфейс автомобиля.

Основным компонентом для подключения является iBus-адаптер, который служит связующим звеном между автомобилем и внешними устройствами. Обычно адаптер подключается через диагностический разъем OBD-II или напрямую к системе iBus, которая управляет различными электронными модулями внутри автомобиля.

Для успешной установки необходимо учитывать несколько важных факторов. Во-первых, необходимо выбрать адаптер, совместимый с моделью и годом выпуска автомобиля. Некоторые модели BMW могут требовать использование специализированных адаптеров, предназначенных для определенных модификаций или версий системы iBus. Совместимость адаптера проверяется через проверку его характеристик или с помощью программного обеспечения, которое часто поставляется в комплекте с устройством.

После подключения адаптера необходимо выполнить настройку через приложение или программу для ПК, которая работает с системой iBus. Это может быть, например, софт, который позволяет управлять мультимедийными функциями, включать или выключать определенные режимы работы автомобилей, такие как светодиодные подсветки, настройки стеклоподъемников или систему охлаждения.

Для настройки дополнительных функций потребуется доступ к конфигурационным файлам автомобиля. Важно понимать, что неправильные изменения в этих файлах могут привести к сбоям в работе системы. Поэтому важно следовать рекомендациям производителя адаптера и точно следовать инструкциям по настройке.

Важным шагом является проверка наличия обновлений программного обеспечения и драйверов для адаптера. Некоторые устройства могут требовать регулярного обновления для корректной работы с новыми функциями автомобиля или для обеспечения совместимости с последними версиями прошивки iBus-системы.

После завершения подключения и настройки адаптера можно начать управлять дополнительными функциями автомобиля через интерфейс системы iBus. В зависимости от конфигурации и установленных устройств, доступные функции могут включать контроль за аудиосистемой, климат-контролем, настройками сидений, а также возможность интеграции с мобильными приложениями и голосовыми помощниками.

Использование приложений и программ для мониторинга iBus в реальном времени

Для мониторинга системы iBus в автомобилях BMW в реальном времени используются специализированные программы и приложения, позволяющие отслеживать данные о работе различных компонентов автомобиля, таких как мультимедиа, освещение и другие устройства, подключенные к шине iBus. Такие инструменты обеспечивают диагностику, настройку и мониторинг работы системы в реальном времени, что позволяет быстро выявлять неисправности и оптимизировать работу системы.

Одним из самых популярных инструментов для работы с iBus является программа IBus Monitor. Она предоставляет интерфейс для мониторинга сообщений, передаваемых по шине, и отображает их в реальном времени. Это приложение позволяет отслеживать все данные, проходящие через iBus, включая сигналы от различных датчиков и устройств. Это особенно полезно для тех, кто занимается диагностикой и настройкой автомобильных систем. IBus Monitor совместим с операционными системами Windows и Linux.

Для более глубокой настройки и анализа можно использовать программу BMW Scanner 1.4. Этот диагностический инструмент поддерживает работу с большинством моделей BMW и позволяет не только мониторить, но и изменять параметры работы систем, подключенных к iBus. Программа подключается через OBD-II интерфейс, что позволяет проводить диагностику всех блоков автомобиля в реальном времени, включая работу системы мультимедиа, климат-контроля и других устройств.

Для мобильных устройств, в частности для платформ Android, доступно приложение IBusApp. Оно позволяет подключиться к автомобилю через адаптер OBD-II и мониторить параметры системы iBus в реальном времени. Приложение предлагает удобный пользовательский интерфейс, который отображает не только статические параметры, но и динамические данные, например, о состоянии аккумулятора, температуре двигателя и других важных показателях. IBusApp также позволяет записывать и анализировать полученные данные, что делает его полезным для автолюбителей и профессиональных техников.

Для профессионалов в области автодиагностики и настройки iBus также рекомендуется использовать программное обеспечение WinKFP, которое обеспечивает более сложный уровень взаимодействия с автомобилем, включая прошивку и обновление программного обеспечения ECUs. Хотя WinKFP требует определенных навыков для работы, оно дает возможность детально настроить и откалибровать систему iBus для достижения максимальной производительности.

Каждое из этих приложений и программных решений предлагает свои уникальные возможности для мониторинга iBus в реальном времени. Выбор зависит от цели использования – от простого наблюдения за состоянием системы до профессиональной диагностики и настройки автомобильных компонентов.

Тюнинг и кастомизация электроники BMW через iBus-систему

Одним из наиболее популярных направлений кастомизации через iBus является изменение параметров работы приборной панели и мультимедийной системы. Используя специализированное ПО, владельцы могут изменять световую индикацию, а также настраивать отображение информации, например, запускать скрытые функции или адаптировать подсветку в зависимости от режима вождения.

Модификация функций климат-контроля и управления светом также возможна через iBus. Путем подключения сторонних устройств и адаптеров можно перенастроить алгоритмы работы кондиционера, установить дополнительные уровни регулировки температуры или добавить новые параметры для работы фар и освещения салона.

Для владельцев автомобилей, которым важно улучшить звук или добавить новые функции мультимедиа, iBus позволяет интегрировать сторонние устройства, такие как дополнительные усилители, акустические системы и даже мобильные устройства. Программисты могут разработать индивидуальные скрипты, которые позволят автоматизировать процессы, например, запуск определённых приложений при включении зажигания или добавление персонализированных звуковых сигналов.

Важно помнить, что любые изменения через iBus требуют технических знаний и умения работы с электронными системами автомобиля. Неумелое вмешательство может привести к сбоям в работе других блоков. Поэтому перед началом кастомизации рекомендуется проконсультироваться с профессионалами, имеющими опыт работы с системой iBus.

Одним из востребованных улучшений является интеграция iBus с системами управления автомобилем, такими как системы контроля давления в шинах или управление тормозами. Эти доработки могут не только улучшить функциональность, но и повысить безопасность автомобиля, предоставив водителю более точную информацию о техническом состоянии транспортного средства в реальном времени.

Вопрос-ответ:

Что такое система iBus в автомобилях BMW и какие у неё основные функции?

Система iBus — это внутренний бортовой сетевой протокол, который используется в автомобилях BMW для обмена данными между различными электронными компонентами автомобиля. Он позволяет интегрировать такие системы, как мультимедийное оборудование, климат-контроль, датчики безопасности и другие элементы. iBus отвечает за передачу информации, что обеспечивает координацию работы различных систем внутри машины и позволяет эффективно управлять ими с помощью центрального блока управления.

Какие преимущества дает использование iBus в автомобилях BMW?

Использование системы iBus в автомобилях BMW дает несколько преимуществ. Во-первых, это улучшенная интеграция различных функций автомобиля, что обеспечивает более гладкую работу систем. Во-вторых, iBus позволяет быстро обновлять прошивки и программное обеспечение для различных компонентов автомобиля, что повышает общую производительность. Также через iBus можно интегрировать дополнительные устройства и аксессуары, такие как дополнительные сенсоры или камеры, что улучшает безопасность и комфорт водителя.

Как iBus взаимодействует с другими системами в автомобиле BMW?

Система iBus взаимодействует с другими электронными системами через единый протокол передачи данных, который позволяет обмениваться информацией между различными модулями. Например, при нажатии на кнопку управления мультимедиа или климат-контролем iBus передает соответствующий сигнал на блоки управления этими системами, чтобы они выполнили нужную команду. Таким образом, iBus выступает как посредник, связывая различные элементы автомобиля и обеспечивая их корректную работу.

Можно ли самостоятельно подключить дополнительное оборудование через iBus в BMW?

Да, можно подключить дополнительное оборудование через систему iBus, однако это требует определенных знаний и навыков в области электроники автомобилей. Для подключения часто используются адаптеры или специализированные интерфейсы, которые позволяют интегрировать сторонние устройства в систему. Например, можно подключить дополнительные камеры заднего вида, системы мониторинга давления в шинах или другие аксессуары. Однако важно учитывать, что неправильное подключение может повлиять на работу других систем автомобиля, поэтому рекомендуется обращаться к специалистам для таких установок.

Как система iBus влияет на диагностику и обслуживание автомобилей BMW?

Система iBus значительно облегчает диагностику и обслуживание автомобилей BMW. С помощью iBus можно получить доступ к ошибкам и статусу различных систем автомобиля. Это позволяет техническим специалистам быстрее и точнее определить проблемы, такие как неисправности в двигателе, системе кондиционирования или мультимедийной системе. Используя диагностическое оборудование, можно считывать коды ошибок, что сокращает время на обслуживание и повышает точность ремонтных работ.
