Как открыть заслонку печки toyota vitz вручную

На моделях Toyota Vitz с правым рулем, особенно выпущенных до 2010 года, система управления заслонкой печки часто реализована с использованием тросикового привода. При износе привода или выходе из строя управляющего механизма поток теплого воздуха может перестать поступать в салон. В таких случаях временным решением становится ручное открытие заслонки.

Заслонка, регулирующая подачу теплого воздуха, расположена в блоке отопителя, непосредственно за центральной консолью. Для доступа потребуется снять нижнюю панель под магнитолой и открутить правую боковую обшивку консоли. Заслонка соединена с рычагом, который можно повернуть вручную, если предварительно отключить трос или электропривод, в зависимости от модификации.

Важно: если заслонка заклинила, не стоит применять силу – пластиковый механизм легко ломается. Лучше предварительно обработать ось заслонки проникающей смазкой через доступное отверстие.

Рекомендуется зафиксировать рычаг заслонки в открытом положении с помощью стяжки или проволоки, если ручное управление планируется использовать длительное время. После восстановления штатного управления убедитесь в правильной фиксации троса или разъема привода, иначе заслонка может снова застрять в закрытом положении.

Как определить, что заслонка печки не открывается автоматически

При включении обогрева слышен характерный звук работы вентилятора, но из дефлекторов поступает холодный воздух даже после прогрева двигателя.
Температура антифриза достигла 80–90°C, стрелка указателя прогрева стабильно стоит в рабочей зоне, но воздух в салоне остаётся холодным.
При смене режима подачи воздуха (лобовое стекло, ноги, лицо) не происходит ощутимых изменений в потоке или температуре воздуха.
Наблюдается отсутствие звука перемещения сервопривода заслонки при изменении температуры с панели управления, особенно если раньше этот звук был заметен.
При снятии бардачка или панели центральной консоли видно, что рычаг привода заслонки не двигается при переключении температурных режимов.

Для проверки без разборки:

Прогрейте двигатель до рабочей температуры.
Включите максимальный обогрев и направьте поток на лицо.
Послушайте – должен быть лёгкий шум перемещения заслонки за панелью.
Если при смене режима с «холода» на «тепло» воздух остаётся холодным и не слышно щелчков или движения – заслонка не работает автоматически.

Наличие указанных признаков с высокой вероятностью указывает на неисправность привода заслонки или его электрических соединений. Следующий шаг – ручная проверка и открытие заслонки вручную.

Где находится заслонка печки в Toyota Vitz

Заслонка печки в Toyota Vitz располагается внутри корпуса отопителя, установленного за центральной консолью, ближе к пассажирской стороне. Доступ к ней возможен после демонтажа бардачка. Для этого необходимо открыть перчаточный ящик, сжать его боковые стенки внутрь и аккуратно извлечь из направляющих. За ним откроется часть корпуса отопителя и сервопривод, управляющий заслонкой.

Заслонка отвечает за регулировку направления потока воздуха: либо через радиатор отопителя, либо в обход его. Визуально она представляет собой пластиковую пластину внутри воздуховода, которая поворачивается при помощи привода. У моделей Vitz с климат-контролем заслонка управляется электронным сервоприводом, закреплённым снаружи корпуса. У версий с ручным управлением – через трос или рычаг.

Для ручного открытия заслонки достаточно отсоединить разъём сервопривода и аккуратно провернуть его шток или саму заслонку вручную через открывшееся отверстие. При этом важно не прилагать избыточное усилие, чтобы не повредить зубчатый механизм внутри.

Необходимые инструменты для ручного открытия заслонки

Для того чтобы вручную открыть заслонку печки на Toyota Vitz, потребуется минимальный, но достаточно специфический набор инструментов. Эти инструменты помогут вам аккуратно и безопасно выполнить работу, избегая повреждений деталей.

Отвертка с плоским лезвием – основной инструмент для снятия панели или крышки, закрывающей доступ к заслонке. Выбирайте отвертку средней или малой длины, чтобы было легче маневрировать в ограниченном пространстве. Лезвие должно быть достаточно узким, чтобы не повредить пластиковые элементы.

Плоскогубцы – незаменимы для аккуратного вытягивания или зажима деталей, особенно если заслонка требует манипуляций с механическими соединениями. Плоскогубцы с острыми губками позволяют работать в труднодоступных местах без повреждений.

Маленькие торцевые ключи – если заслонка закреплена болтами, то вам потребуются небольшие торцевые ключи (обычно 8–10 мм). Такие ключи позволят точно и безопасно открутить крепления без риска повреждения резьбы.

Фонарик или светодиодная лампа – для работы в ограниченном пространстве необходимо хорошее освещение. Лампа поможет точно увидеть детали и избежать ошибок при демонтаже.

Шпатель или пластиковая лопатка – пригодится для того, чтобы не повредить пластик при снятии обшивки или панели. Использование пластиковых инструментов предотвращает появление царапин и других дефектов.

Смазка для механизмов – если заслонка не открывается из-за заедания, рекомендуется использовать силиконовую смазку. Наносите смазку осторожно, чтобы она не попала на электрооборудование.

Подготовьте все эти инструменты заранее, чтобы процесс открытия заслонки был максимально быстрым и безопасным.

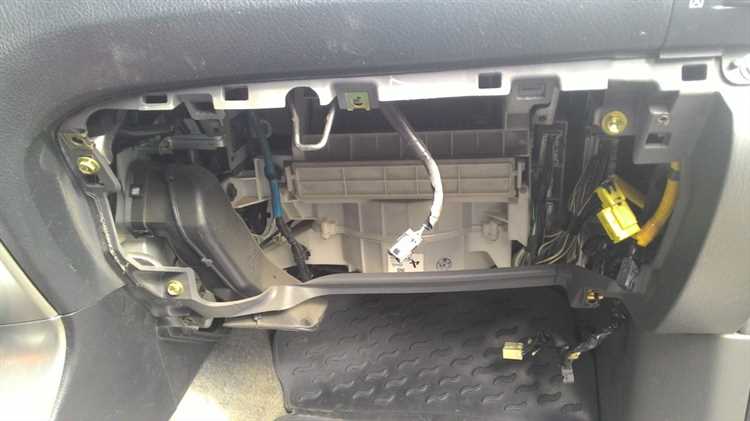

Порядок доступа к механизму управления заслонкой

Для доступа к механизму управления заслонкой печки на Toyota Vitz необходимо выполнить несколько последовательных шагов. Правильное выполнение процедуры гарантирует отсутствие повреждений элементов интерьера и предотвращает возможность ошибки при сборке.

Снимите нижнюю пластиковую панель под приборной панелью, которая расположена в районе ног водителя. Панель крепится на пластиковых защелках, поэтому аккуратно подденьте ее с помощью пластикового инструмента, чтобы не повредить крепежи.
После снятия панели откроется доступ к центральной консоли. Необходимо извлечь два винта, крепящие консоль к кузову. Используйте отвертку с магнитной насадкой для предотвращения потери винтов.
Отсоедините проводку от кнопки управления климат-контролем. Для этого аккуратно вытащите разъемы с помощью пластикового инструмента, избегая повреждения проводки.
Далее, снимите центральную консоль, аккуратно отжав ее с обеих сторон. Важно соблюдать осторожность, чтобы не повредить крепления или саму консоль.
Теперь вы получите доступ к механизму управления заслонкой. Он располагается в непосредственной близости от воздушного канала и фиксируется несколькими винтами. Ослабьте эти винты, чтобы демонтировать механизм.
Перед тем как отсоединить механизм управления заслонкой, обратите внимание на его подключение и направление установки. Это поможет правильно собрать систему обратно после проведения ремонта или регулировки.

При сборке обратно следуйте аналогичной последовательности действий, убедившись, что все соединения надежно закреплены и консоль правильно установлена на своем месте.

Как вручную повернуть привод заслонки печки

Для того чтобы вручную повернуть привод заслонки печки на Toyota Vitz, необходимо выполнить несколько шагов. Прежде всего, важно понимать, что заслонка регулирует поток воздуха в систему отопления, и ее механическое управление может быть заблокировано в случае поломки электрического привода.

1. Подготовка автомобиля

Перед началом работы стоит отключить аккумулятор, чтобы избежать случайного замыкания электрических цепей. Это обеспечит вашу безопасность, а также предотвратит возможные повреждения системы управления.

2. Доступ к механизму заслонки

Заслонка печки и ее привод находятся в салоне, за панелью управления климатом. Для доступа к механизму нужно снять центральную консоль. Снимите пластиковые панели вокруг системы отопления и открутите все крепления, чтобы освободить пространство для работы.

3. Поворот вручную

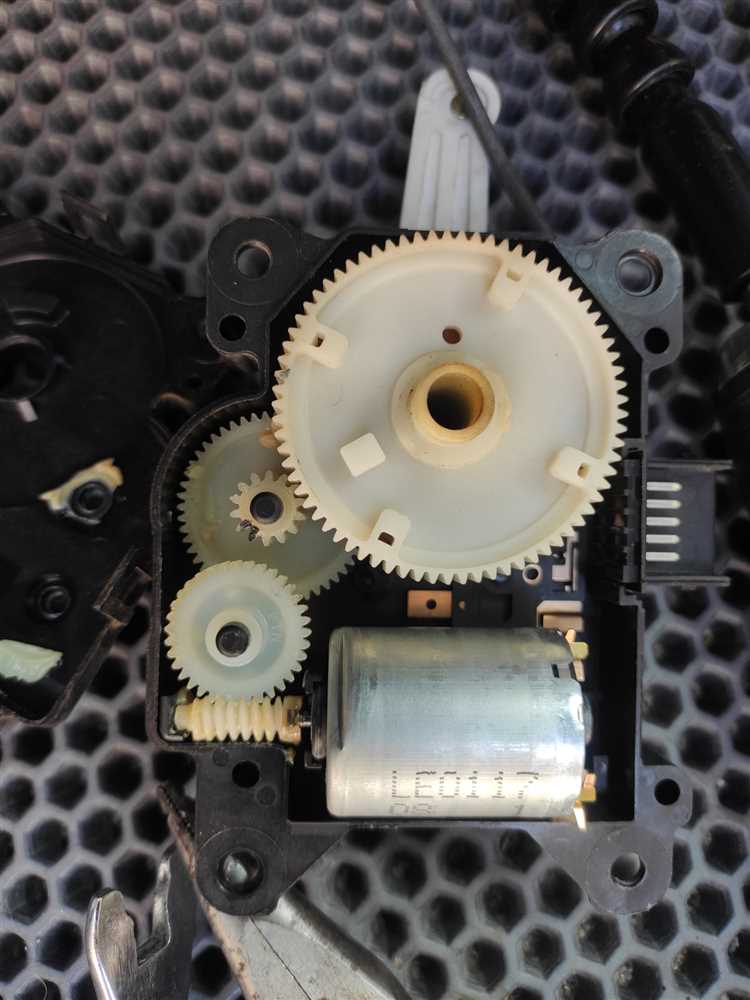

После того как вы откроете доступ, найдите привод заслонки – это может быть пластиковый вал с зубчатым колесом или прямой привод. На некоторых моделях Toyota Vitz привод можно повернуть вручную с помощью специального рычага или ключа. Если механизма для ручного вращения нет, используйте плоскогубцы или другой инструмент, который аккуратно захватит зубцы вала.

4. Поворот вала

Аккуратно поверните вал заслонки в нужном направлении. Помните, что в случае наличия сопротивления стоит остановиться и проверить, нет ли препятствий или повреждений в механизме. Важно соблюдать осторожность, чтобы не повредить пластиковые детали привода или самого вала.

5. Проверка работы заслонки

После того как заслонка будет вручную переведена в нужное положение, включите систему отопления и проверьте, как она работает. Убедитесь, что заслонка корректно реагирует на изменения, и поток воздуха регулируется.

Если заслонка продолжает работать некорректно, возможно, потребуется замена привода или других компонентов системы отопления. В таком случае лучше обратиться к специалисту для более глубокого ремонта.

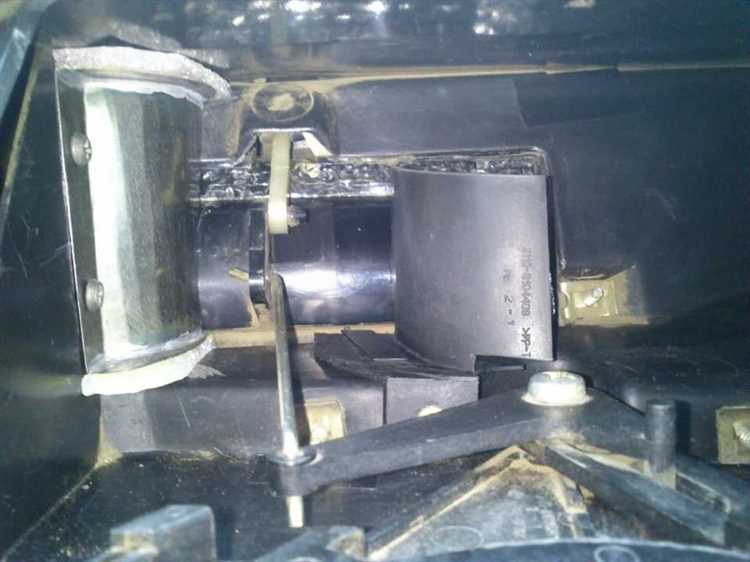

Что делать, если заслонка заедает или не двигается

Если заслонка печки Toyota Vitz заедает или не двигается, это может быть вызвано несколькими проблемами. Важно правильно диагностировать неисправность и предпринять конкретные шаги для устранения. Вот несколько рекомендаций:

1. Проверьте электропривод заслонки. В случае с моделями, оснащёнными электрическим приводом, причиной может быть его неисправность. Для диагностики необходимо снять обшивку и проверить мотор привода на наличие механических повреждений или сбоев в работе. Если мотор не работает, замените его.

2. Осмотрите механические компоненты. Иногда заслонка заедает из-за загрязнений или износа механизма. Снимите заслонку и проверьте её на наличие грязи, пыли или посторонних объектов. Очистите все элементы и при необходимости смажьте подвижные части.

3. Проверьте систему управления заслонкой. Если заслонка не реагирует на команды, возможно, проблема в системе управления. Проверьте проводку и соединения на наличие повреждений. Также проверьте датчики, которые могут влиять на работу заслонки. Если проводка повреждена, замените её.

4. Убедитесь в правильности работы системы отопления. Иногда проблема может быть связана с другими компонентами системы отопления, такими как термостат или воздуховоды. Если заслонка двигается, но воздух не поступает должным образом, проверьте состояние этих элементов.

5. Используйте ручной привод. В случае полного выхода из строя электропривода, если модель автомобиля предполагает наличие ручного управления, используйте его. Откройте заслонку вручную, чтобы не остаться без тепла в салоне. Обратитесь к руководству по эксплуатации, чтобы найти точку доступа для ручного управления.

6. Обратитесь в сервис. Если все вышеописанные шаги не помогли, возможно, потребуется профессиональная диагностика. Сложные неисправности, такие как повреждения внутренних механизмов, требуют вмешательства специалистов.

Проверка результата после ручного открытия заслонки

После того как заслонка печки Toyota Vitz была открыта вручную, необходимо убедиться, что она функционирует корректно. Для этого выполните следующие шаги:

1. Проверка направления потока воздуха: Включите систему отопления на максимальную мощность и установите соответствующий режим (например, на обогрев или на лицо). Проверьте, изменяется ли поток воздуха при попытке регулировать температуру. Если воздух поступает равномерно и по правильному направлению, заслонка открыта корректно.

2. Ощущение температуры воздуха: Откройте заслонку вручную и наблюдайте за температурой воздуха. Если температура меняется в зависимости от положения рычага или настройки, заслонка работает правильно. Если воздух остаётся холодным или горячим без изменения, это может указывать на неправильное положение заслонки.

3. Проверка звуковых эффектов: Прислушайтесь к возможным посторонним звукам, таким как скрипы или стуки, которые могут свидетельствовать о механической неисправности заслонки или её части. Если такие звуки есть, это сигнализирует о необходимости дополнительной проверки механизмов управления заслонкой.

4. Убедитесь в отсутствии заеданий: Плавно измените положение рычага управления заслонкой. Если рычаг заедает или двигается с усилием, возможно, заслонка не полностью откалибрована или есть проблемы с механизмом её управления.

5. Проверка работы системы кондиционирования: Включите кондиционер и убедитесь, что воздух проходит через открытые вентиляционные отверстия, и система охлаждения работает правильно. Если заслонка открыта корректно, поток воздуха должен ощущаться в обеих системах – и обогрева, и охлаждения.

Регулярно проверяйте работу заслонки, особенно в зимний период, когда её неисправность может привести к недостаточному прогреву салона.

Вопрос-ответ:

Как правильно открыть заслонку печки в Toyota Vitz вручную?

Для того чтобы открыть заслонку печки в Toyota Vitz вручную, нужно действовать осторожно. Обычно заслонка управляется с помощью электрического мотора, но в случае поломки или неисправности можно воспользоваться механическим управлением. Для этого необходимо снять пластиковую накладку на панели приборов, найти рычаг или специальный штифт, который отвечает за ручное управление заслонкой, и аккуратно повернуть его, чтобы открыть или закрыть заслонку. Это действие рекомендуется выполнять только в случае экстренной необходимости, так как неправильно выполненная настройка может повлиять на работу отопителя автомобиля.

Что делать, если электрическая заслонка печки Toyota Vitz не открывается?

Если заслонка печки в Toyota Vitz не открывается, первым делом следует проверить предохранители и мотор заслонки. Иногда причина может быть связана с перегоревшим предохранителем или сбоем в работе электродвигателя заслонки. Если эти элементы в порядке, возможна проблема в механизме, который соединяет мотор и заслонку. В таком случае можно попробовать открыть заслонку вручную, что потребует снятия части панели. Если вы не уверены в своих силах, лучше обратиться к специалисту для диагностики и ремонта.

Можно ли самому починить заслонку печки Toyota Vitz, если она не работает?

Ремонт заслонки печки в Toyota Vitz зависит от причины поломки. Если дело в неисправности электродвигателя, возможно, потребуется его замена. Однако, если проблема в механизме управления заслонкой, то можно попробовать починить её самостоятельно, следуя инструкциям и используя доступные инструменты. Важно быть осторожным при разборке панели и подключении новых элементов. Если же причина поломки сложная или требует замены целых узлов, то лучше обратиться к профессионалам. В любом случае, перед ремонтом стоит осмотреть элементы, чтобы точно определить неисправность.

Как часто нужно проверять заслонку печки Toyota Vitz, чтобы избежать поломок?

Проверка заслонки печки Toyota Vitz рекомендуется хотя бы раз в год, особенно перед началом холодного сезона. Если вы заметили, что отопление в автомобиле работает нестабильно или воздух не поступает в салон должным образом, это может быть сигналом о проблемах с заслонкой. Регулярная диагностика позволяет избежать больших проблем и дорогостоящего ремонта. Простой осмотр панели управления и слышимость работы мотора заслонки может помочь выявить проблему на ранней стадии.
