Как подключить камеру в volvo xc70 2012

Volvo XC70 2012 года не оснащался камерой заднего вида в базовой комплектации, однако модель предусматривает техническую возможность для установки этой системы. В заводской конфигурации предусмотрен видеовход в блок мультимедиа RTI (Road and Traffic Information), который можно использовать для подключения камеры.

Основной задачей при установке является корректная интеграция камеры с экраном штатной навигации. Подключение возможно через видеоинтерфейс с разъёмом RGB или при помощи специального адаптера, преобразующего сигнал с камеры в совместимый с заводским дисплеем формат. При выборе камеры предпочтение следует отдавать моделям с углом обзора не менее 170° и разрешением от 480 TVL.

Для активации изображения камеры при включении задней передачи требуется подключение к проводу заднего хода, идущему от блока управления коробкой передач. Важно использовать только экранированный видеокабель и избегать его прокладки рядом с силовыми цепями, чтобы исключить наводки и искажения изображения.

Подключение питания камеры осуществляется от задних фонарей – от лампы заднего хода, которая активируется при включении передачи R. При этом следует использовать реле или стабилизатор напряжения, чтобы избежать колебаний и возможного выхода камеры из строя.

Выбор совместимой камеры заднего вида для Volvo XC70 2012

Для Volvo XC70 2012 года наилучшим выбором станет камера с разъёмом RCA, так как большинство штатных мультимедийных систем этого автомобиля поддерживают аналоговый видеосигнал. При наличии штатного дисплея без интерфейса для камеры потребуется установка видеоинтерфейса, совместимого с системой Volvo RTI или Sensus.

Подходит камера с углом обзора от 120° до 170°, корпусом стандарта IP67 или выше, что обеспечивает защиту от влаги и пыли. Оптимальное разрешение – от 480 ТВЛ для базовой видимости, но предпочтительнее 600 ТВЛ и выше для более чёткого изображения в условиях низкой освещённости.

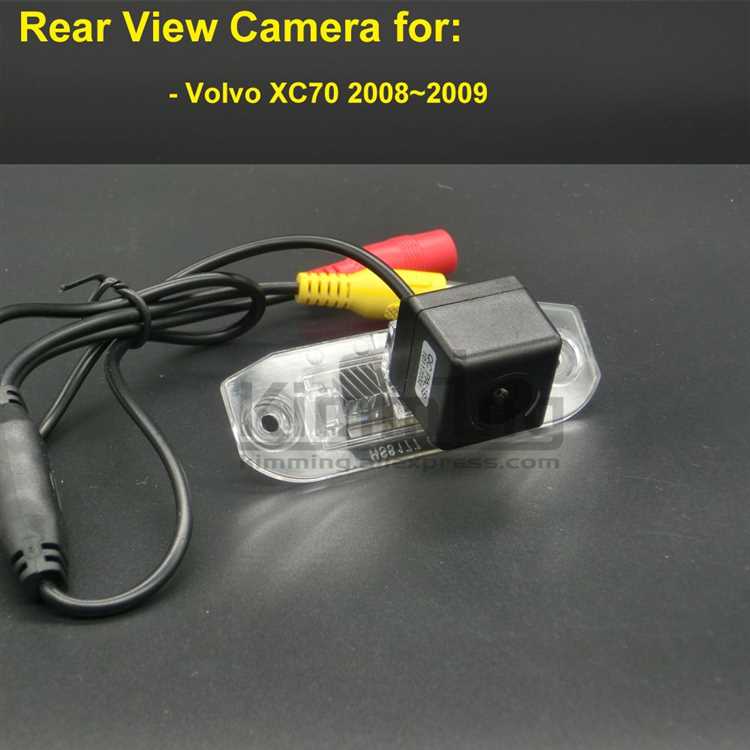

Важно учитывать тип крепления: для Volvo XC70 актуальны камеры, устанавливаемые в штатное место подсветки номера. Они исключают необходимость сверления кузова и не нарушают внешний вид. Совместимые модели производят, например, Erisin, Gazer, AVIS – они поставляются с адаптированным корпусом под Volvo XC70/V70 и полностью соответствуют геометрии штатного посадочного места.

Электропитание должно быть рассчитано на 12 В, а активизация камеры – через сигнал от фонаря заднего хода. Следует избегать моделей с задержкой включения, так как штатная система Volvo требует мгновенной передачи сигнала на экран после включения задней передачи.

Не стоит выбирать Wi-Fi камеры без встроенного приёмника в штатной системе: Volvo XC70 2012 не поддерживает беспроводной видеосигнал без внешнего модуля, что усложняет установку и снижает надёжность.

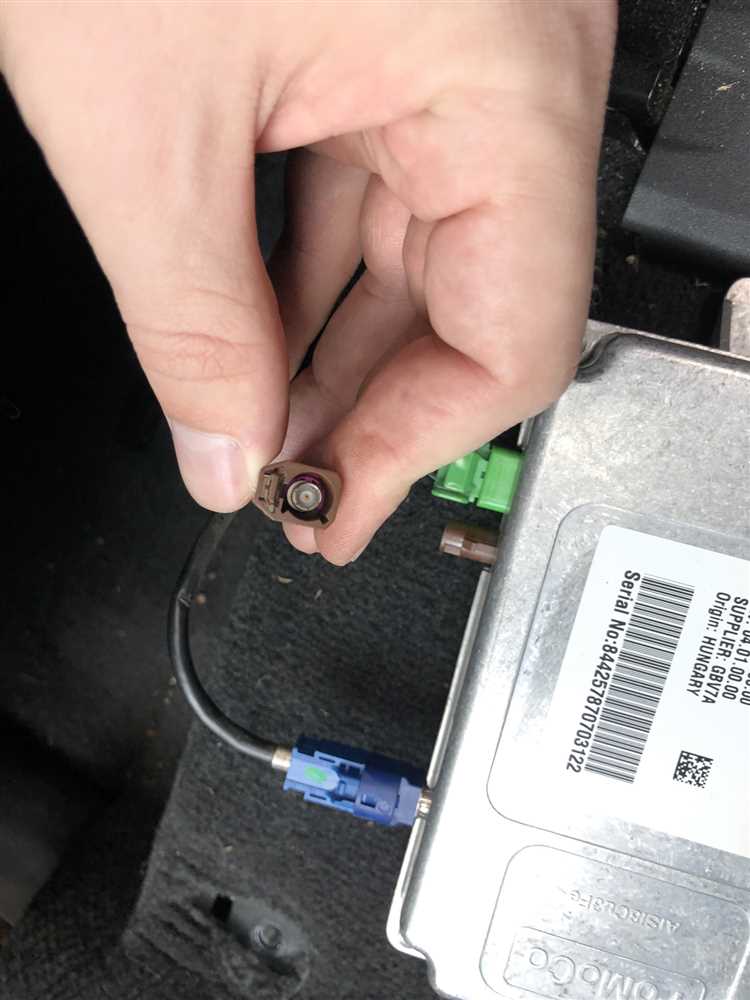

Определение точек подключения на штатной мультимедийной системе

Для подачи сигнала активации камеры при включении задней передачи используется шина LIN, однако проще и надёжнее подключиться к проводу заднего хода от блока управления коробкой передач (серо-голубой провод на разъёме CEM под рулевой колонкой). Напряжение при включении заднего хода – 12 В. Этот сигнал подаётся на управляющий вход видеомодуля или реле активации камеры.

Важно: мультимедийная система без штатной поддержки камеры требует активации через VIDA – программное обеспечение дилерского уровня. Без программной активации даже при физическом подключении изображение отображаться не будет. Некоторые автомобили требуют установки CAN-интерфейса или видеомодуля, преобразующего сигнал камеры в совместимый формат RGB или LVDS в зависимости от комплектации дисплея.

Питание камеры следует брать от дополнительной линии, защищённой предохранителем, с учётом максимального тока камеры (обычно до 200 мА). Не рекомендуется подключать питание напрямую к линии фонарей заднего хода из-за возможных помех и нестабильности напряжения.

Прокладка видеокабеля от задней двери до передней панели

Для Volvo XC70 2012 года оптимальный маршрут прокладки видеокабеля начинается с задней двери и заканчивается в области головного устройства на центральной консоли. Используйте видеокабель с двойным экранированием, длиной не менее 6 метров, с разъемами RCA или штатными, если подключение идёт через оригинальный мультимедийный блок.

1. Снимите пластиковую обшивку с внутренней стороны пятой двери. Отсоедините уплотнительную гофру, соединяющую дверь с кузовом. Протяните кабель внутрь кузова, закрепив его стяжками на заводских жгутах.

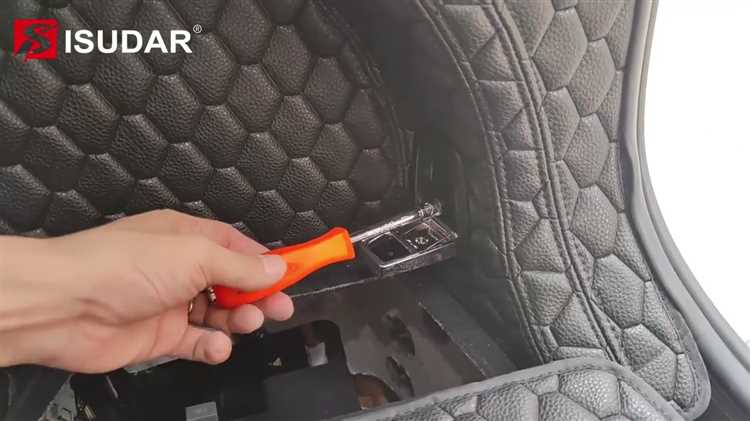

2. Снимите пластиковые пороги багажника и боковые панели левой стороны. Под ковровым покрытием проложите кабель вдоль штатной электропроводки, избегая мест с подвижными или металлическими элементами.
3. Демонтируйте накладки на пороге задней и передней левой двери. Продолжите прокладку вдоль левой стороны салона. При необходимости снимите сиденье водителя для удобства доступа.
4. Кабель заводится в переднюю часть через левый нижний угол торпедо. Для этого аккуратно отстегните боковую обшивку панели и направьте кабель к нише головного устройства. Используйте гибкую протяжку для прохождения узких участков.

• Избегайте прокладки кабеля вблизи силовых проводов и CAN-шины – возможны помехи на видеосигнале.
• Фиксируйте кабель через каждые 30–40 см нейлоновыми стяжками, чтобы исключить вибрации и повреждения.
• Если кабель необходимо удлинить, используйте паяное соединение с термоусадкой, а не скрутки.

После завершения прокладки проверьте видеосигнал, прежде чем устанавливать обшивку на место. Все соединения должны быть надёжно зафиксированы и защищены от влаги.

Подключение питания камеры к цепи заднего хода

Для корректной работы камеры заднего вида питание следует подключать непосредственно к цепи заднего хода. В Volvo XC70 2012 года задний ход активируется подачей напряжения 12 В на соответствующий провод фонаря заднего хода, расположенный в задней двери.

Поиск сигнального провода: откройте пластиковую обшивку пятой двери и найдите жгут, идущий к задним фонарям. В большинстве случаев нужный провод имеет серо-белую или сине-жёлтую окраску. Для точного определения используйте мультиметр: включите зажигание, переведите коробку в режим R и проверьте, на каком проводе появляется 12 В.

Подключение камеры: к проводу, на котором появляется напряжение при включении заднего хода, подсоедините положительный провод питания камеры (+12 В). Минусовой провод камеры подключите к ближайшей точке массы кузова, желательно использовать штатные болты крепления кузовных элементов.

Важно: избегайте подключения камеры к питанию габаритных огней или других источников, которые могут быть активны при включённых фарах. Это приведёт к постоянному включению камеры, что нарушит штатную работу системы и приведёт к ложному отображению изображения на экране.

Для стабильной работы системы можно дополнительно установить реле или фильтр помех, если в линии питания наблюдаются скачки напряжения или помехи от других систем автомобиля.

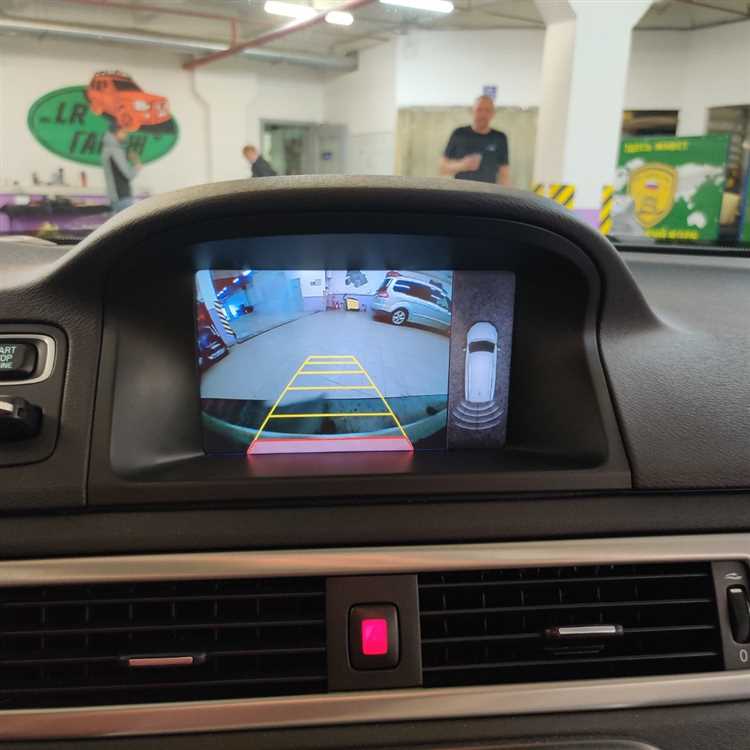

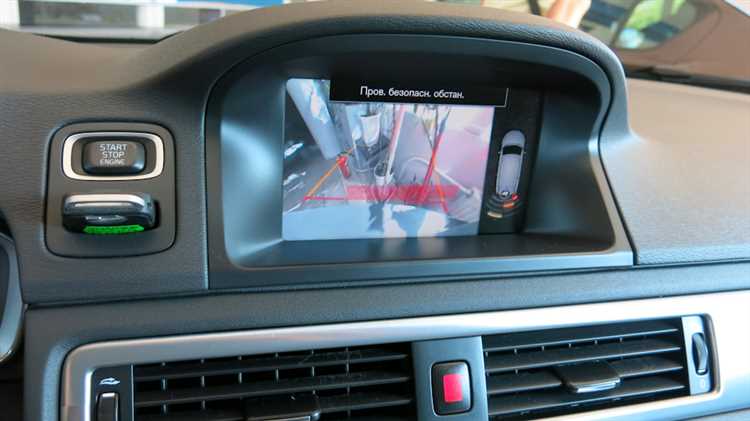

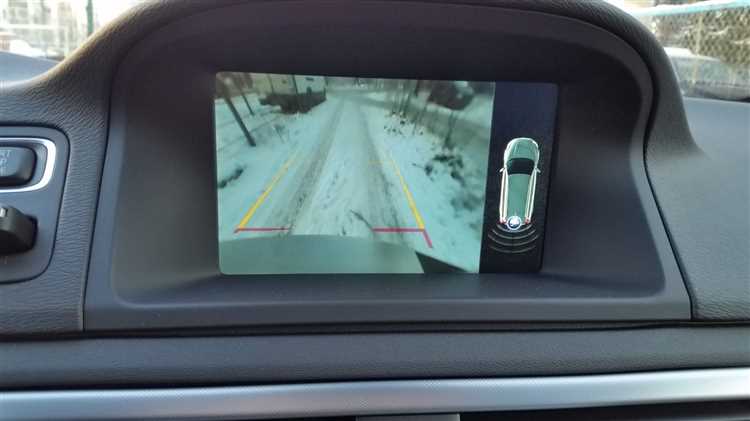

Настройка отображения изображения на экране автомобиля

После подключения камеры заднего вида к Volvo XC70 2012 необходимо активировать видеовход на штатной мультимедийной системе. Для этого войдите в сервисное меню, зажав одновременно кнопки «OK» на рулевом колесе и центральной панели в течение 10 секунд. В появившемся инженерном меню найдите пункт «Camera settings» и включите параметр «Rear view input».

Если используется неоригинальная камера, возможна необходимость установки видеоконвертера RGB-to-AV, так как штатный экран поддерживает только аналоговый вход с определёнными параметрами сигнала. Важна совместимость по формату: PAL работает корректно, NTSC может вызвать мерцание или чёрный экран.

Для корректного отображения изображения убедитесь, что кабель видеосигнала надёжно экранирован и не пересекается с силовыми жгутами, иначе возможны помехи. Яркость и контрастность регулируются в разделе «Screen adjustments» того же сервисного меню. Установите яркость в пределах 55–65%, контраст – 60–70% для оптимального отображения днём и ночью.

Если при включении задней передачи камера не активируется автоматически, проверьте сигнал с реверсного провода (обычно синий или розовый), подключённого к разъёму заднего фонаря. Напряжение должно составлять 12 В при включённой задней передаче. При отсутствии сигнала активируйте ручной режим через пункт меню «Camera manual switch».

Проверка работы камеры и устранение возможных ошибок

После подключения камеры заднего вида в Volvo XC70 2012 года важно проверить ее функциональность и устранить возможные неисправности. Основные этапы включают проверку правильности установки, диагностику сигналов и устранение программных или аппаратных сбоев.

1. Проверка изображения на экране

Для начала включите задний ход и убедитесь, что на экране появляется четкое изображение. Если экран остается черным или отображает размытое изображение, проверьте следующие моменты:

• Убедитесь, что камера подключена к соответствующему видеовходу в блоке управления.
• Проверьте соединения проводов на наличие обрывов или повреждений.
• Проверьте, не заблокирован ли объектив камеры (грязь, снег, лед).

2. Диагностика сигнала

Если изображение на экране нарушается (появляется помехи, полосы или искаженное изображение), возможно, проблема в сигнале. Проверьте следующие элементы:

• Убедитесь, что камера правильно заземлена.
• Проверьте целостность видеокабеля, особенно в местах, где он может быть подвержен механическому воздействию.
• В случае использования адаптера для подключения камеры, убедитесь в его исправности.

3. Проблемы с питанием
