Датчик дождя на Mercedes-Benz W246 отвечает за автоматическое управление стеклоочистителями в зависимости от интенсивности осадков. На некоторых модификациях B-класса второго поколения, выпущенных с 2011 по 2018 год, функция может быть физически установлена, но программно деактивирована с завода. Это особенно часто встречается на базовых комплектациях без пакета «Легкий комфорт».
Для активации датчика необходим доступ к диагностическому оборудованию, совместимому с шиной CAN автомобиля. Наиболее распространённый вариант – использование дилерского сканера Xentry/DAS или мультифункционального интерфейса типа Star C4/C5. Подключение осуществляется через OBD-II разъём под рулевой колонкой.
В меню управления SAM-модулем (Signal Acquisition Module) необходимо убедиться, что опция “Rain/Light Sensor installed” установлена в положение “Yes”. После этого функция активируется в блоке EIS и модуле управления стеклоочистителями. Также важно провести адаптацию датчика через меню настроек, чтобы он корректно реагировал на изменения влажности лобового стекла.
При отсутствии оригинального датчика (расположенного за зеркалом заднего вида под затемнённым участком стекла), потребуется его установка и подключение к соответствующей линии LIN-шины. Важно использовать оригинальный датчик с кодом A212 905 04 00 или его совместимый аналог, поддерживающий работу в W246 без необходимости обновления прошивки BCM (Body Control Module).
После активации рекомендуется проверить работу системы в различных условиях – от мелкого моросящего дождя до сильных осадков. Корректная работа подтверждается автоматическим запуском дворников при попадании влаги на лобовое стекло при включённом зажигании и рычаге в положении AUTO.
Проверка наличия установленного датчика дождя на лобовом стекле
Чтобы определить, установлен ли на Mercedes W246 датчик дождя, необходимо провести осмотр зоны крепления салонного зеркала со стороны салона и снаружи через лобовое стекло.
- Откройте водительскую дверь и сядьте в салон. Посмотрите вверх в область крепления зеркала заднего вида. Если установлен датчик, за зеркалом будет заметен пластиковый кожух или блок с проводкой, плотно прилегающий к стеклу.

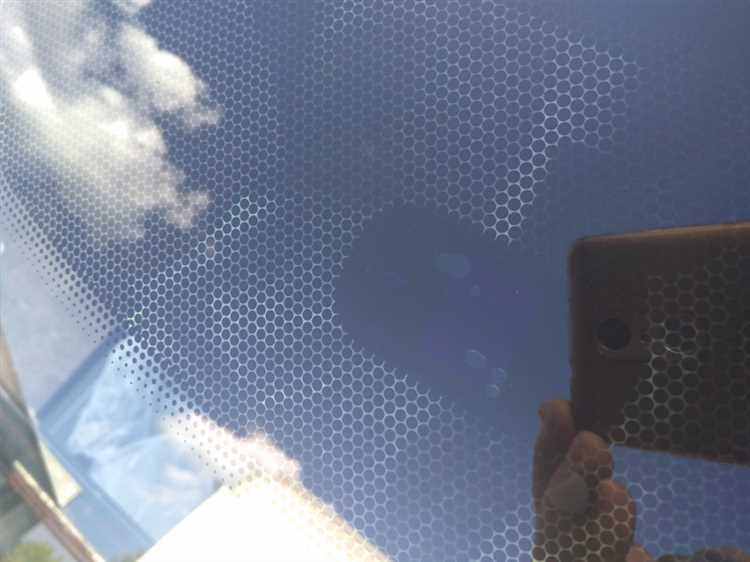

- С внешней стороны осмотрите верхнюю центральную часть лобового стекла. При наличии датчика снаружи можно различить затемнённую зону или небольшое окно сенсора за стеклом. Оно имеет форму прямоугольника или трапеции с характерным фиолетовым или голубоватым оттенком.
- На оригинальном стекле с заводским датчиком рядом с зеркалом может быть нанесена маркировка “IR” или “Rain Sensor”. Это указывает на наличие инфракрасного модуля, совмещённого с датчиком дождя.
Если визуально определить наличие сенсора не удаётся, включите зажигание и переведите рычаг стеклоочистителя в автоматический режим (положение “Auto” на подрулевом переключателе). Затем распылите воду в верхнюю центральную часть стекла. При наличии активного датчика щетки начнут движение без дополнительного вмешательства. Если реакции нет – датчик либо отсутствует, либо неактивен.
Определение совместимости блока SAM и датчика дождя
Перед активацией датчика дождя на Mercedes W246 необходимо проверить, поддерживает ли установленный блок SAM (Signal Acquisition Module) данную функцию. В моделях W246 совместимость зависит от версии программного обеспечения и кода комплектации автомобиля.
Идентификация блока SAM осуществляется через диагностическое оборудование, например, Xentry или DAS. После подключения следует перейти в раздел «Контрольные блоки» → «Кузов» → «SAM-FR (передний блок)» и проверить код HW (аппаратной части) и SW (программного обеспечения). Для поддержки датчика дождя блок должен быть не ниже версии A246 900 53 01 с программной модификацией, содержащей поддержку опции кодировки дождевого сенсора.
Следующий шаг – проверка наличия кодов SA и кодировки в данных автомобиля. В системе данных конфигурации (Datacard) должна быть указана опция 345 (дождевой датчик). Если опция отсутствует, активация возможна только после корректной кодировки и, при необходимости, прошивки блока SAM.
Физическая совместимость обеспечивается наличием 5-контактного разъёма в зоне крепления зеркала заднего вида. Отсутствие разъёма свидетельствует о необходимости дооснащения, включая замену ветрового стекла и прокладку проводки к блоку SAM.
Только после подтверждения соответствия блока SAM и наличия необходимых компонентов целесообразно переходить к процессу кодировки и активации датчика дождя.
Проверка активного состояния датчика через меню приборной панели

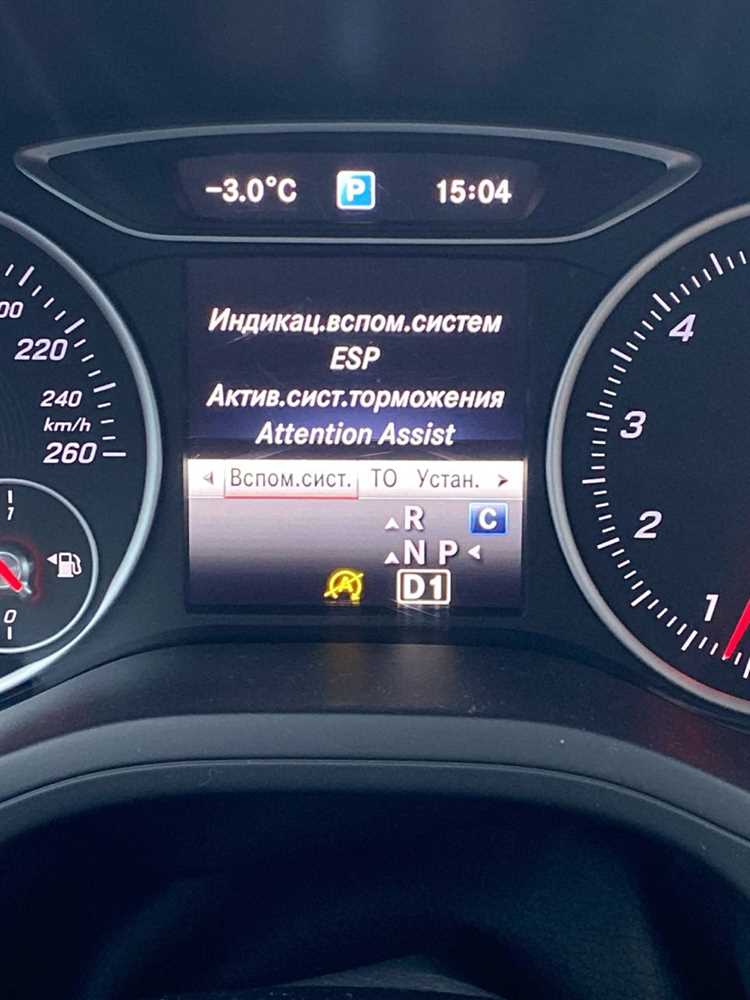

Для проверки состояния датчика дождя на Mercedes W246 необходимо использовать меню бортового компьютера, управляемое кнопками на левом спицевом блоке рулевого колеса. Включите зажигание, нажмите клавишу «ОК», затем прокручивайте меню стрелками вверх/вниз до раздела «Ассистенты» или «Ассистент вождения» в зависимости от версии прошивки.
Выберите пункт с помощью «ОК». В открывшемся списке найдите опцию «Датчик дождя» или «Rain Sensor». Если индикатор напротив активен (галочка или надпись «Вкл.»), датчик работает. При отсутствии признаков активности повторно нажмите «ОК», чтобы включить функцию. В случае серого или неактивного пункта – функция может быть отключена на уровне конфигурации блока управления, и потребуется диагностика через OBD-II с использованием Star Diagnosis или Xentry.
После включения датчика проверьте его работу на стеклоочистителях в режиме AUTO. При наличии осадков дворники должны активироваться автоматически. Если этого не происходит, несмотря на включённую функцию, проверьте состояние лобового стекла в зоне сенсора и очистите его от загрязнений или пленки.
Подключение диагностического оборудования к Mercedes W246
Для активации датчика дождя на Mercedes W246 требуется доступ к бортовой электронике через диагностический интерфейс OBD-II, расположенный под рулевой колонкой, слева от педального узла. Подключение производится через штатный 16-пиновый разъём.
Рекомендуется использовать оригинальное оборудование Xentry Diagnostics или совместимые сканеры с поддержкой протоколов UDS и CAN, таких как Autel MaxiSys или Launch X-431. Устройство должно поддерживать кодирование и SCN-программирование модулей.
Перед подключением зажигание должно быть включено, двигатель не запускается. Подключённый сканер автоматически определяет VIN и текущую конфигурацию блоков управления. Необходимо убедиться, что установлена последняя версия программного обеспечения диагностического комплекса.
После установления связи с блоком SAM-F (Signal Acquisition Module Front), производится переход в меню кодирования. Датчик дождя активируется через параметр «Regensensor aktiv» в разделе «Anpassungen» или «Variantencodierung», в зависимости от используемой программы.
Перед завершением операции рекомендуется сохранить исходную конфигурацию, чтобы иметь возможность восстановить настройки в случае ошибки. После активации выполняется сброс блока и перезапуск системы, что обеспечивает корректное функционирование нового параметра.
Активация функции датчика дождя с помощью программы Xentry
Для активации датчика дождя на Mercedes W246 требуется диагностический комплекс Xentry с актуальной версией прошивки и доступом к режиму разработчика. Подключите диагностическое оборудование к OBD-II разъему, включите зажигание, но не запускайте двигатель.
В Xentry выберите модель автомобиля – W246, затем перейдите в пункт “Контрольные блоки” и выберите модуль SAM-FR (блок переднего управляющего модуля). Перейдите в подменю “Параметрирование” и найдите параметр, отвечающий за работу датчика дождя – “Regen-Licht-Sensor aktivieren”. Установите значение “ja”. Сохраните изменения, подтвердив их по запросу системы.
Далее откройте модуль EIS (электронная система зажигания) и убедитесь, что функция автоматического управления стеклоочистителями активирована. При необходимости измените параметр “Wischerautomatik” на “aktiv”. После этого выполните инициализацию датчика через модуль FBS, используя пункт “Initialisierung des Regen-Licht-Sensors”.
После завершения всех изменений выполните перезагрузку всех задействованных блоков. Завершите сессию Xentry и выключите зажигание. Через 30 секунд включите зажигание повторно и проверьте работу датчика, смочив ветровое стекло в районе крепления зеркала. При корректной настройке дворники активируются автоматически.
Сохранение изменений и перезапуск блока управления
После внесения изменений в настройки датчика дождя на Mercedes W246 необходимо сохранить эти изменения и перезапустить блок управления для корректной работы системы. Следуйте пошаговой инструкции для выполнения этих операций:
- После завершения настройки датчика дождя через диагностическое оборудование или вручную, подтвердите внесенные изменения в блоке управления.
- Для сохранения настроек в блоке управления используйте опцию «Сохранить изменения». На большинстве моделей Mercedes W246 эта функция доступна через меню диагностики или программное обеспечение для работы с автомобилем.
- После сохранения изменений необходимо перезапустить блок управления. Для этого выключите зажигание автомобиля, подождите 10-15 секунд и снова включите его. Это обеспечит корректную загрузку новых настроек в систему.
- После перезапуска блока управления проверьте работу датчика дождя. Убедитесь, что его чувствительность и реакция на осадки соответствуют установленным параметрам.
Если настройки не сохраняются или датчик дождя не реагирует корректно, возможно, потребуется сбросить систему до заводских настроек или провести диагностику с использованием специализированного оборудования.
Проверка работы датчика дождя в автоматическом режиме стеклоочистителей
Для корректной работы автоматического режима стеклоочистителей на Mercedes W246 необходимо удостовериться в правильности настройки и функционирования датчика дождя. Он активирует стеклоочистители при обнаружении воды на лобовом стекле. Чтобы проверить его работу, выполните следующие шаги.
1. Подготовьте автомобиль: включите зажигание и убедитесь, что стеклоочистители находятся в нижнем положении.

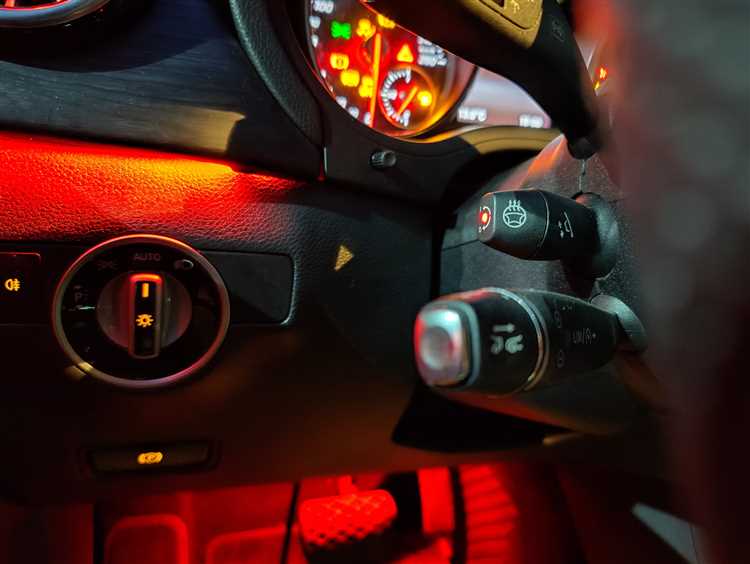

2. Поставьте рычаг управления стеклоочистителями в положение для автоматической работы. На большинстве моделей это осуществляется с помощью рычага на правой стороне рулевой колонки. Включите датчик дождя, убедившись, что его индикатор светится на приборной панели.
3. Проверьте работу датчика, брызнув немного воды на лобовое стекло. В норме, как только вода попадает на стекло, датчик должен активировать стеклоочистители и начать их движение на минимальной скорости.
4. Изменение интенсивности дождя будет влиять на скорость работы стеклоочистителей. Протестируйте систему в разных условиях: сначала при легком дождике, затем при сильном ливне. Стеклоочистители должны адаптироваться, увеличивая частоту работы с увеличением интенсивности осадков.
5. Если стеклоочистители не реагируют на воду или не изменяют скорость работы, возможно, датчик загрязнен или поврежден. Проверьте его положение – он обычно расположен у основания лобового стекла в зоне перед зеркалом заднего вида. Очистите его от грязи или пыли мягкой тканью.
6. Также стоит проверить уровень жидкости в омывателе стекол. При низком уровне жидкости датчик может не получать нужный сигнал для активации стеклоочистителей.
7. Если после всех проверок система не функционирует корректно, возможно, потребуется настройка датчика или замена его компонентов. Рекомендуется обратиться в сервисный центр для диагностики и устранения неисправности.
Диагностика неисправностей при неработающем датчике после активации
Если датчик дождя на Mercedes W246 не работает после активации, важно пройти несколько этапов диагностики, чтобы определить и устранить причину неисправности.
1. Проверьте электрическое подключение. Неисправный контакт или поврежденный провод могут привести к отсутствию сигнала от датчика. Особенно стоит обратить внимание на разъемы и соединения проводки, которая идет от датчика к блоку управления.
2. Оцените работу датчика в зависимости от условий. Датчик дождя может не срабатывать, если лобовое стекло слишком загрязнено или покрыто восковым слоем, который мешает нормальной работе сенсора. Протрите стекло и проверьте работу системы в чистых условиях.
3. Проверьте настройки системы через бортовой компьютер. Иногда датчик может не работать из-за неправильных настроек активации. Используйте меню на экране бортового компьютера для проверки и корректировки настроек работы системы. Убедитесь, что датчик дождя включен и его чувствительность установлена корректно.
4. Тестирование датчика через диагностическое оборудование. Подключив автомобиль к сканеру, можно получить информацию о возможных ошибках в системе. Ошибки, связанные с датчиком дождя, могут быть представлены кодами, которые укажут на неисправности в электрической цепи, нарушении работы сенсора или программном сбое.
5. Проверка работоспособности стеклоочистителей. Иногда датчик не реагирует на дождь из-за неисправности самого стеклоочистителя. Проверьте его функционирование в ручном режиме, чтобы убедиться, что мотор и механизмы работают корректно.
6. Замените датчик. Если после выполнения всех проверок датчик все равно не работает, возможно, он вышел из строя и требует замены. Это может быть связано с физическим повреждением сенсора или выходом из строя его электронных компонентов.
Вопрос-ответ:
Как активировать датчик дождя на Mercedes W246?
Для активации датчика дождя на Mercedes W246 нужно выполнить несколько шагов. Во-первых, убедитесь, что в вашем автомобиле установлен соответствующий датчик. Далее, на панели управления в нижней части лобового стекла или возле зеркала будет находиться переключатель, который управляет работой системы. Поверните его в положение, соответствующее автоматическому режиму работы. Это обеспечит активацию датчика, и дворники будут автоматически включаться при наличии влаги на стекле.
Можно ли настроить чувствительность датчика дождя на Mercedes W246?
Да, чувствительность датчика дождя на Mercedes W246 можно отрегулировать. Для этого нужно зайти в меню настройки автомобиля через мультимедийную систему и выбрать опцию, связанную с настройкой системы стеклоочистителей. В меню будет доступна возможность изменения чувствительности датчика дождя. Вы можете установить низкую, среднюю или высокую чувствительность, в зависимости от предпочтений и условий вождения.
Почему датчик дождя на моем Mercedes W246 не работает?
Если датчик дождя не работает, возможно, проблема связана с несколькими факторами. Во-первых, стоит проверить, не загрязнен ли сенсор. Он расположен в районе лобового стекла, и при наличии грязи или пыли его работа может нарушаться. Также следует проверить настройки в мультимедийной системе, чтобы убедиться, что датчик не отключен. В некоторых случаях проблема может быть связана с неисправностью проводки или самого сенсора, что требует обращения к специалисту.
Как выключить датчик дождя на Mercedes W246?
Для выключения датчика дождя на Mercedes W246 нужно вернуться к переключателю, управляющему системой стеклоочистителей, и перевести его в положение «выключено» или в режим работы дворников с постоянной скоростью. Это остановит автоматическую работу датчика, и дворники будут работать в обычном режиме.
Можно ли отключить автоматическое включение дворников на Mercedes W246?
Да, на Mercedes W246 можно отключить автоматическое включение дворников, управляемое датчиком дождя. Для этого нужно перейти в настройки автомобиля через мультимедийную систему, выбрать раздел, связанный с работой стеклоочистителей, и отключить функцию автоматического включения дворников. После этого дворники будут работать только по ручному управлению.
Как активировать датчик дождя на Mercedes W246?
Для активации датчика дождя на Mercedes W246 нужно выполнить несколько шагов. Первым делом убедитесь, что в машине установлен соответствующий датчик, который обычно находится в верхней части лобового стекла. Затем на панели управления следует найти кнопку или меню, отвечающее за настройки стеклоочистителей. Активировать датчик можно через систему управления, установив режим, при котором стеклоочистители будут автоматически включаться при обнаружении влаги на лобовом стекле. В некоторых моделях достаточно просто включить нужную опцию на панели, и датчик начнет работать.
